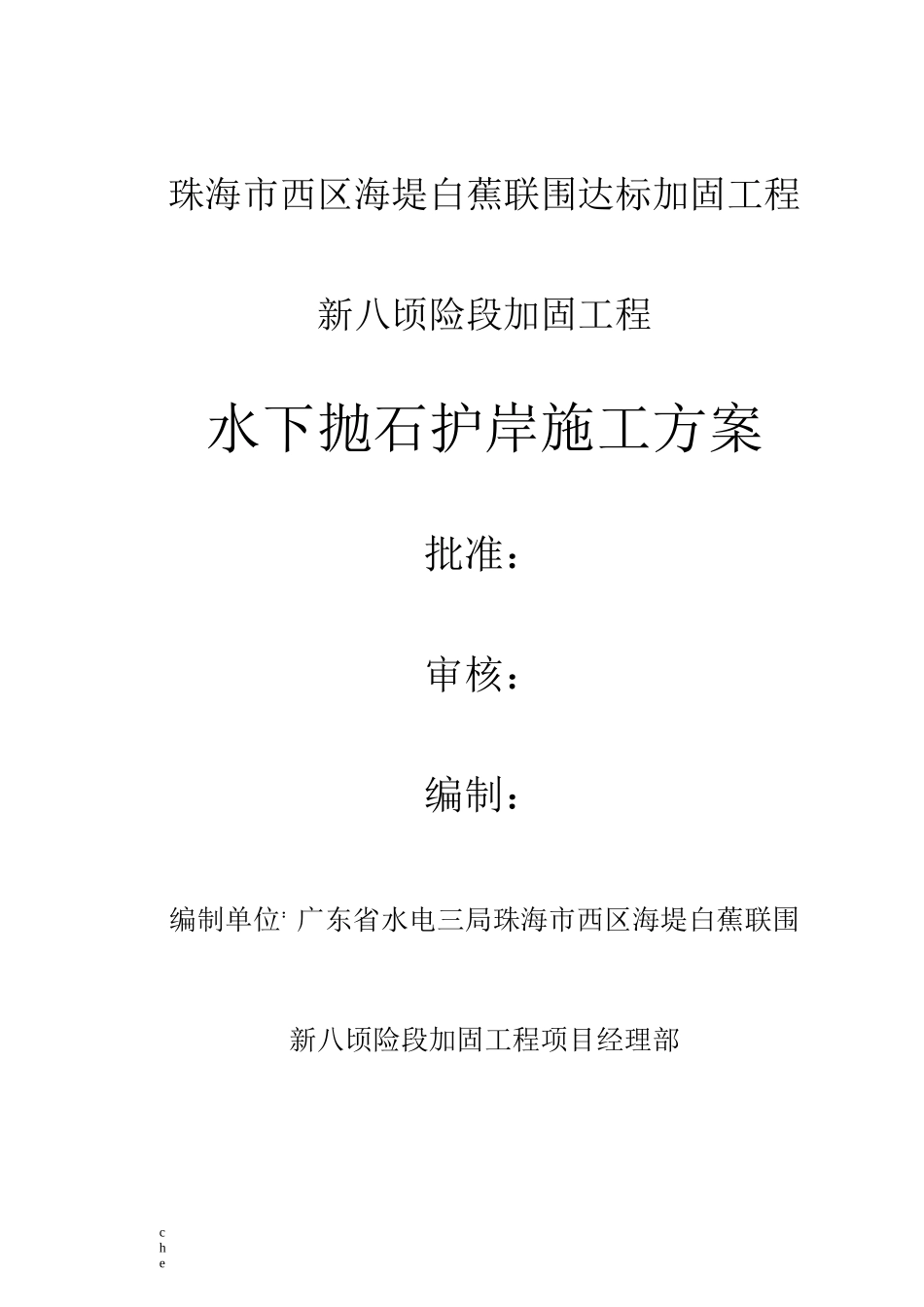

che珠海市西区海堤白蕉联围达标加固工程新八顷险段加固工程水下抛石护岸施工方案批准：审核：编制：编制单位：广东省水电三局珠海市西区海堤白蕉联围新八顷险段加固工程项目经理部che编制日期：二0—0年六月目录一、工程概况1..二、水下抛石护岸施工11.抛石前准备12.水下地形测量13.铺设土工布24.抛投试验35.定位船定位36.石料船的石质检查、计量47.抛石船挂档（就位）58.挖掘机抛投59.潜水员水下作业510.竣工水下地形测量511.开始下一抛区抛石512.抛石施工质量控制6三、施工技术要求71.严格控制各施工段长度72.确保抛石准确、抛投均匀8四、水上施工作业安全措施8che一、工程概况新八顷险段是珠海市西区海堤白蕉联围东堤内的一个堤段，北起金湖钢厂码头附近，南至东南卡水闸，全长1.9km,合同工期212个日历天。该工程的任务是解决堤身及岸坡自身稳定问题和解决防冲问题，使新八顷险段不再发生险情，满足50年一遇的防洪要求，达到达标加固的目的，与整个白蕉联围所有堤防一道，共同捍卫白蕉联围的安全。本工程水下抛石工程量约为31.8万m3,拟选用100〜200T驳船3艘，运输能力完全能够保证施工需要。抛石施工受水位、流量、流速、流向、冲距、航运等因素的影响，为了保证抛投块石的进度和质量，拟采用1艘200T定位船分区分段进行网格抛投，根据施工现场的条件，将块石用驳船运至施工现场抛投水域范围后采用挖掘机抛投，由专职施工人员进行抛投指挥，同时搞好安全施工。每个断面从江心向岸边，先脚后坡，但对崩坍较快的地段宜由近至远，先坡后脚，连续施工，突击完成。二、水下抛石护岸施工抛石前准备f抛石前测量f铺设土工布f抛投试验f定位船定位f抛石船挂档一挖掘机抛投一抛后测量检查一合格后移到下一抛投位置。1.抛石前准备器材设备准备。测量仪器：G.P.S、全站仪、回声仪、流速仪、测绳、皮尺、标旗等；定位器材：200T定位驳船1艘、铁锚、钢丝绳、铰车和铁丝等；安全设备：救生圈、救生衣、导航标、灯、扩音喇叭等和其它一些必需设施。2.水下地形测量（1）抛前水下地形测量在施工前进行抛前水下地形测量报监理工程师审批。（2）施工小区（网格）划分采用GPS全球定位测量系统及海洋成图软件对抛石区水下地形测量后，绘制出水下原始地形图，其水下断面测量的比例为1：200,沿堤轴线方向50m测量一横断面，测点的水平间距控制在2m内。根据测量成果对抛投区进行划档分格，绘制小区抛投网络图，抛石网格拟采取10mX10m的小网格比较合适。且能够满足一次性抛投到位的要求。局部岸线不顺直的地方可采用变网格，但其网格大小不能超过20mX10m，各网格的抛投量应根据图纸按网格上下断面方向的平均值求得按抛投断面计算出每个抛投小区的抛石数量，并对小区进行统一编号，报监理工程师核实后，作为抛石施che工依据。（3）测量、放样由于抛石施工位置是位于水中，无法在水中确立施工位置，因而需在与施工位置对应的岸上设立标志，以确定施工位置。①测量放样方法a.在抛区附近的岸边，根据建设单位提供的控制点，采用前方交会或后方交会的方法在岸上测设一点，由此点放出施工基线b.根据测设的已知点设立一条正基线（平行于抛区长度方向）或斜基线（不平行于抛区长度方向）。c.在基线上根据各施工小区的长度划分放出各基线桩。d.由基线桩上测设出各断面桩（方向桩），方向桩应垂直于抛区长度方向。②测量放样技术要求a.测量放样放出的基线桩与方向桩应与定位船通视良好。b.测量采用红外线测距仪。c.利用测设点作控制点，采用极坐标法放出基线桩和方向桩，桩位距离误差小于5mm。3.铺设土工布铺设土工布在低水位进行，此时流速较小，满足潜水员水下操作。铺设时先从坡顶向坡脚方向铺布，每块土工布沿水流方向长度10m，长度按坡长再外延至坡脚堆石体确定。铺布方法，采用潜水员水下滚铺进行铺排，为了确保排体搭接好，要做好水下录像，以备技术人员检查确认质量是否达标。具体做法：将成卷土工布由垂直于岸边向河流中心方向滚动，一边展开一边立即用大块石或砂袋压布固定，直铺至坡脚后再自坡顶铺设相邻土工布，依次往复，直至铺完每个单元土工布。每块土工布的搭接宽度不得小于1.0m，以确保土工布的衔接。...
