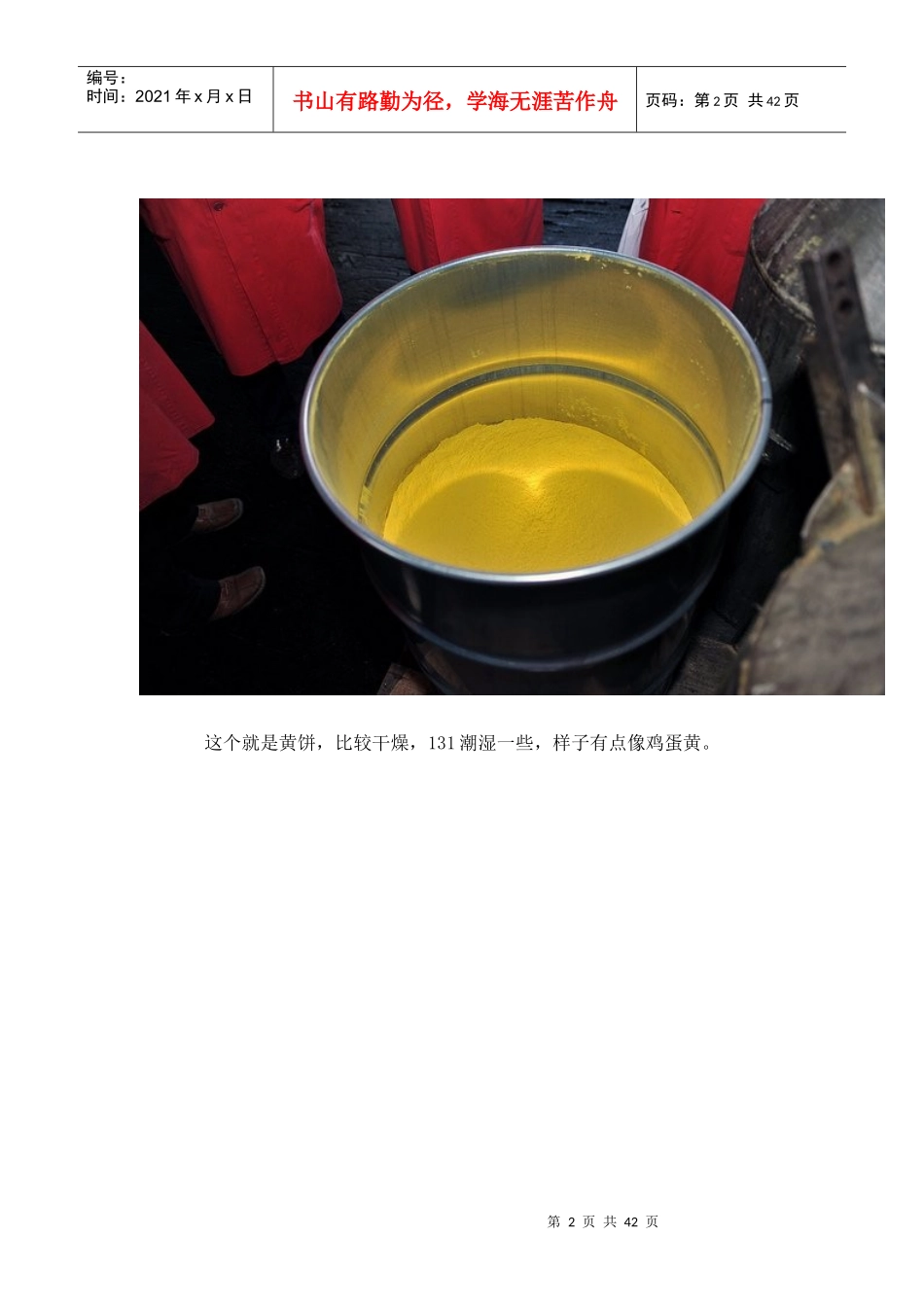

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页图解核燃料生产过程铀矿石中含铀量普遍不高，其放射性主要来自伴生的镭和氡，铀本身的放射性是相当有限的;所以，矿山开采，做好通风是必要的(带走氡);而镭等则在水冶厂生产过程中，被甩到尾渣里了(尾矿坝)。水冶厂出来的产品，因为矿石成分不同，采取的工艺也有差别，黄饼是通行的称呼，但重铀酸铵或者三碳酸铀酰铵(钠)等也是常见产品;其中杂质也和矿石、工艺有关，除杂比较好的可以称为核能纯产品。核能纯产品纯化很简单，否则就要经过再纯化，以进一步去除产品中的杂质离子(和放射性元素无关，比如铁钙镁钒等)。第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页这个就是黄饼，比较干燥，131潮湿一些，样子有点像鸡蛋黄。第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页这个是装黄饼的桶，可以看看工作人员有什么特别防护没有。第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页类似的产品桶，咱以前常靠着吸烟(主要是为了让学员放松一些，倒不是真要在产品库吸烟)。第5页共42页第4页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共42页第6页共42页第5页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共42页装运产品的产品桶，咱也靠着打过盹和吃过饺子，那是很多年前在运送产品的专列上。第7页共42页第6页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共42页纯化后的铀化合物，经过几个步骤，逐步转化成六氟化铀，以便于利用气体离心机进行分离浓缩(六氟化铀加热后就成为气态，冷却后就是结晶，这个是个非常好的特性)。第8页共42页第7页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共42页分离浓缩想必大家都清楚，就是通过气体离心机的级联，将天然铀中丰度0.7%左右的铀235，逐步浓缩到4.5%左右;这个过程是以六氟化铀形势存在的，浓缩后的低浓缩铀丰度4.5%左右，而分离后的尾料就是贫料(贫铀)，其中含有0.2--0.3%的铀235。低浓缩铀，必须再次经过转化，变成氧化铀，然后制胚、烧结成氧化铀陶瓷，也就是所谓的核燃料(芯块)了;氧化铀陶瓷具有非常好的强度和热工性能。姑且算是一粒柴吧。第9页共42页第8页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共42页这个是制胚第10页共42页第9页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共42页第11页共42页第10页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共42页第12页共42页第11页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共42页这个是烧结第13页共42页第12页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共42页燃料芯块，按照一定要求装入锆管中，加上相应附件(气室、弹簧的等，理工科的容易理解，这东西可是高温下使用的，还会产生少量气体)，封装后就成了燃料棒。这就是一根柴了。第14页共42页第13页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共42页第15页共42页第14页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第15页共42页第16页共42页第15页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第16页共42页燃料棒，按照一定位置，逐支插入、固定在燃料组件(一个框架，其中包含有控制棒导管、搅浑格架和锁紧机构等)中，安装相应附件就成了核燃料组件。也就是一捆柴了。第17页共42页第16页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第17页共42页这个是燃料工厂的一角第18页共42页第17页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第18页共42页这个是安装了控制棒的核燃料组...
