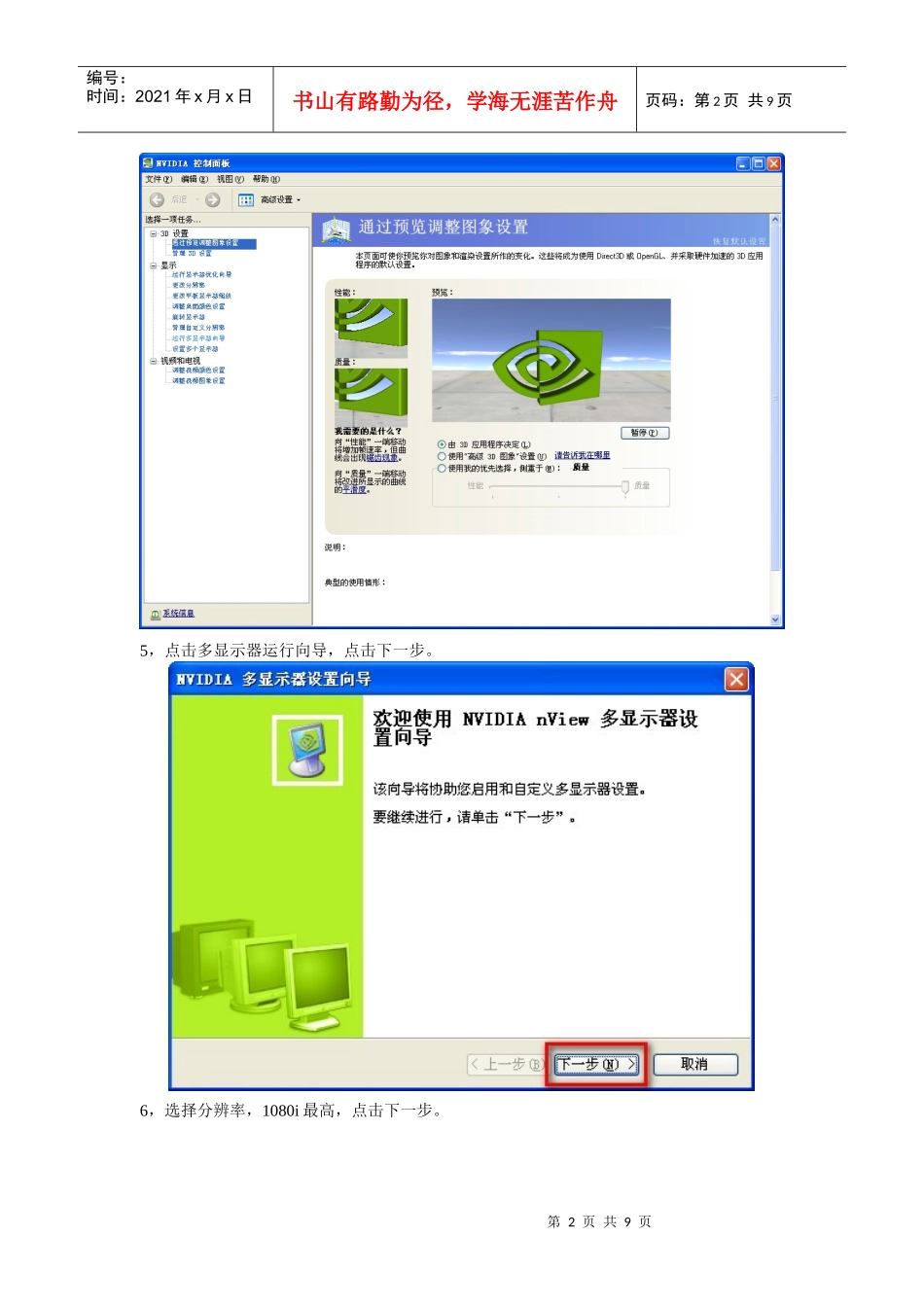

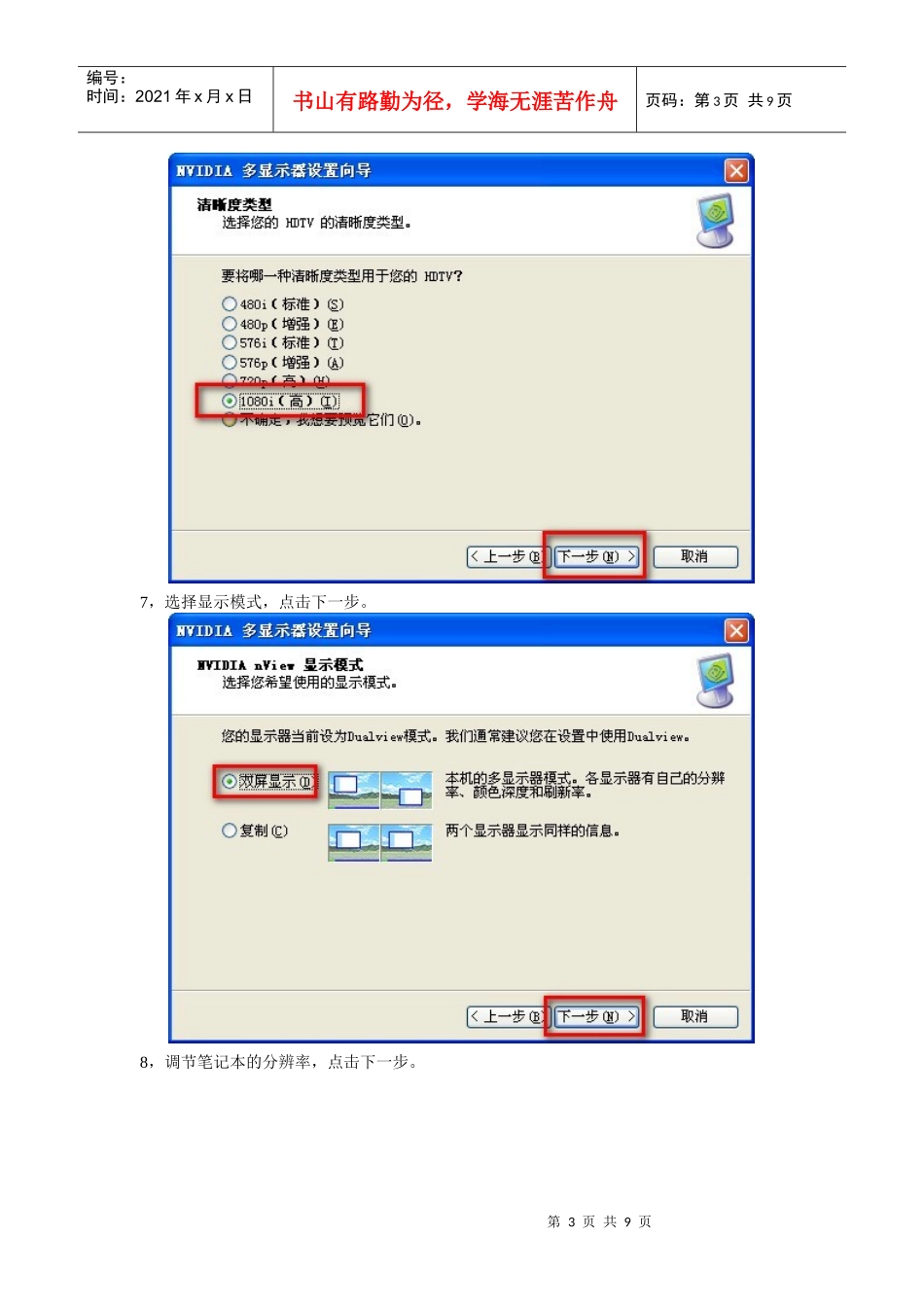

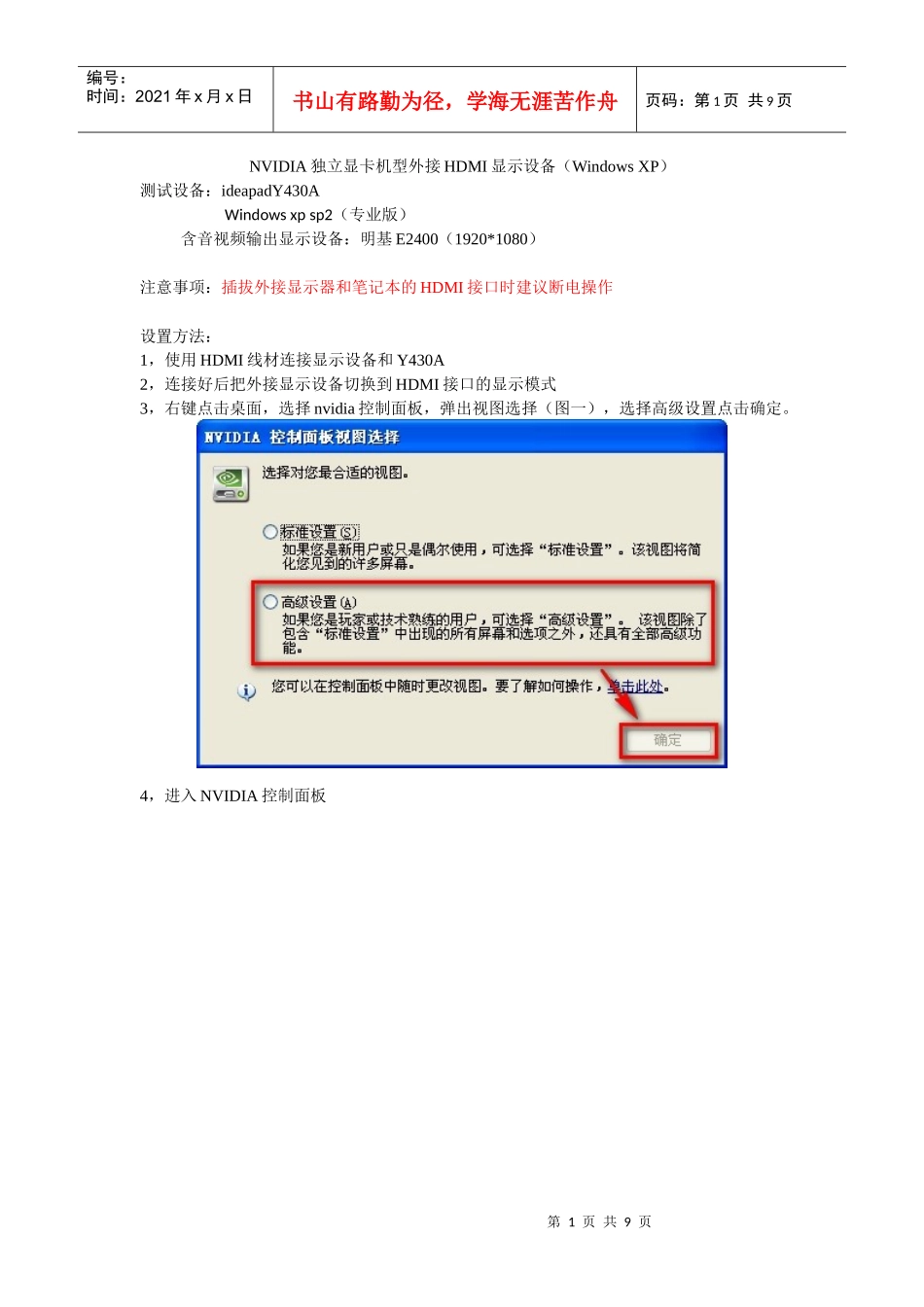

第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共9页NVIDIA独立显卡机型外接HDMI显示设备(WindowsXP)测试设备:ideapadY430AWindowsxpsp2(专业版)含音视频输出显示设备:明基E2400(1920*1080)注意事项:插拔外接显示器和笔记本的HDMI接口时建议断电操作设置方法:1,使用HDMI线材连接显示设备和Y430A2,连接好后把外接显示设备切换到HDMI接口的显示模式3,右键点击桌面,选择nvidia控制面板,弹出视图选择(图一),选择高级设置点击确定。4,进入NVIDIA控制面板第2页共9页第1页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共9页5,点击多显示器运行向导,点击下一步。6,选择分辨率,1080i最高,点击下一步。第3页共9页第2页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共9页7,选择显示模式,点击下一步。8,调节笔记本的分辨率,点击下一步。第4页共9页第3页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共9页9,询问是否预览,可以跳过,直接点下一步。10,设置完成,点击完成即可。第5页共9页第4页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共9页11,除了在向导之外,如果是扩展显示,可以在控制面板中点击更改分辨率调整外接分辨率。12,还有一些比较不常用的设置,如等比缩放,调节制式等,如下图。第6页共9页第5页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共9页第7页共9页第6页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共9页13,关于XP下HDMI声音输出的问题,Y430在切换成HDMI输出时,声音不会同步切换,需要手动设置,如下设置:点击控制面板,点击声音语音和音频设备第8页共9页第7页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共9页点击声音和音频设备在声音和音频设备属性选项卡中,选择音频,将默认设备调整为NVIDIAHDMIaudio即可,注意:HDMI未连接时NVIDIAHDMIaudio不会出现。第9页共9页第8页共9页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第9页共9页
