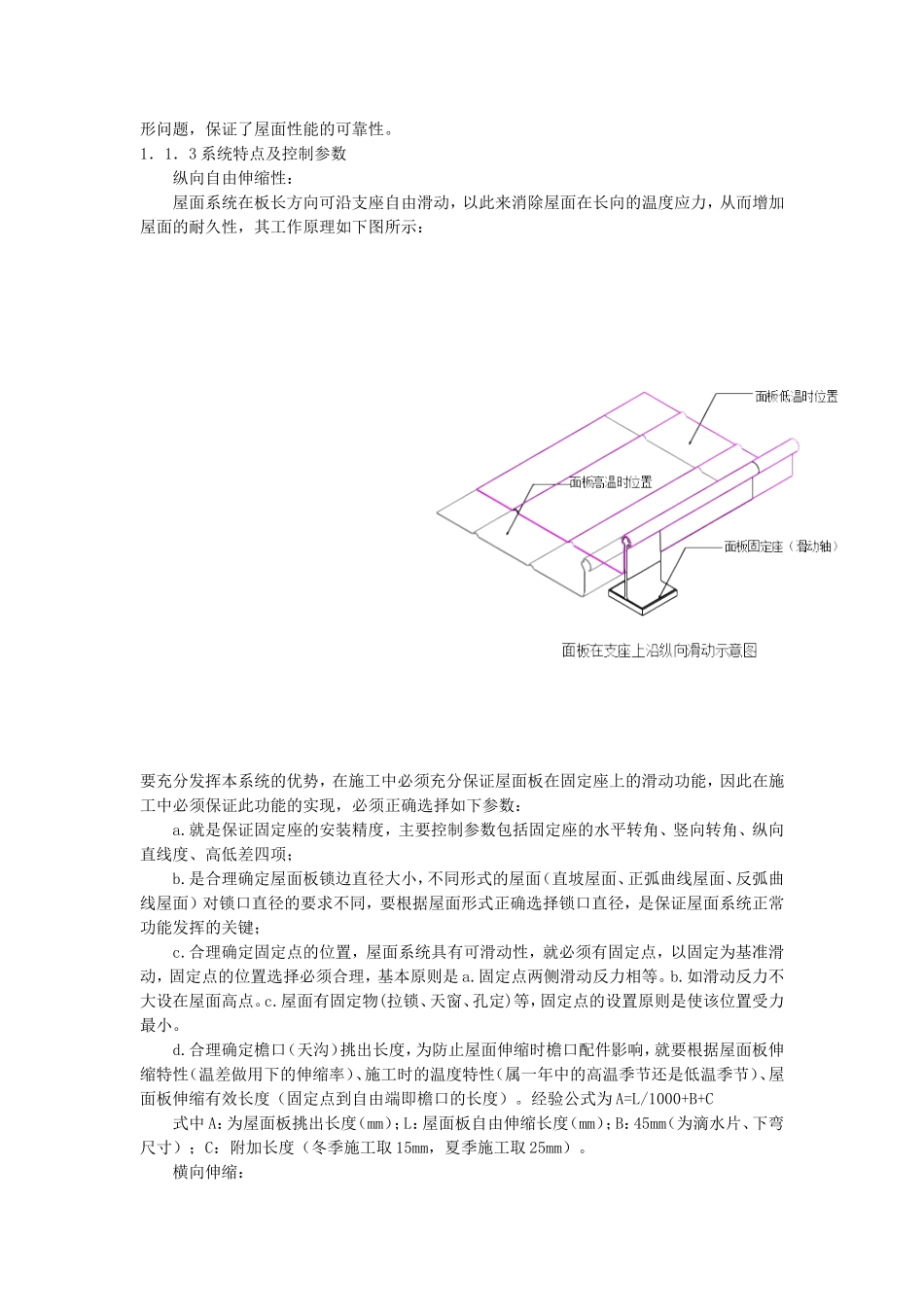

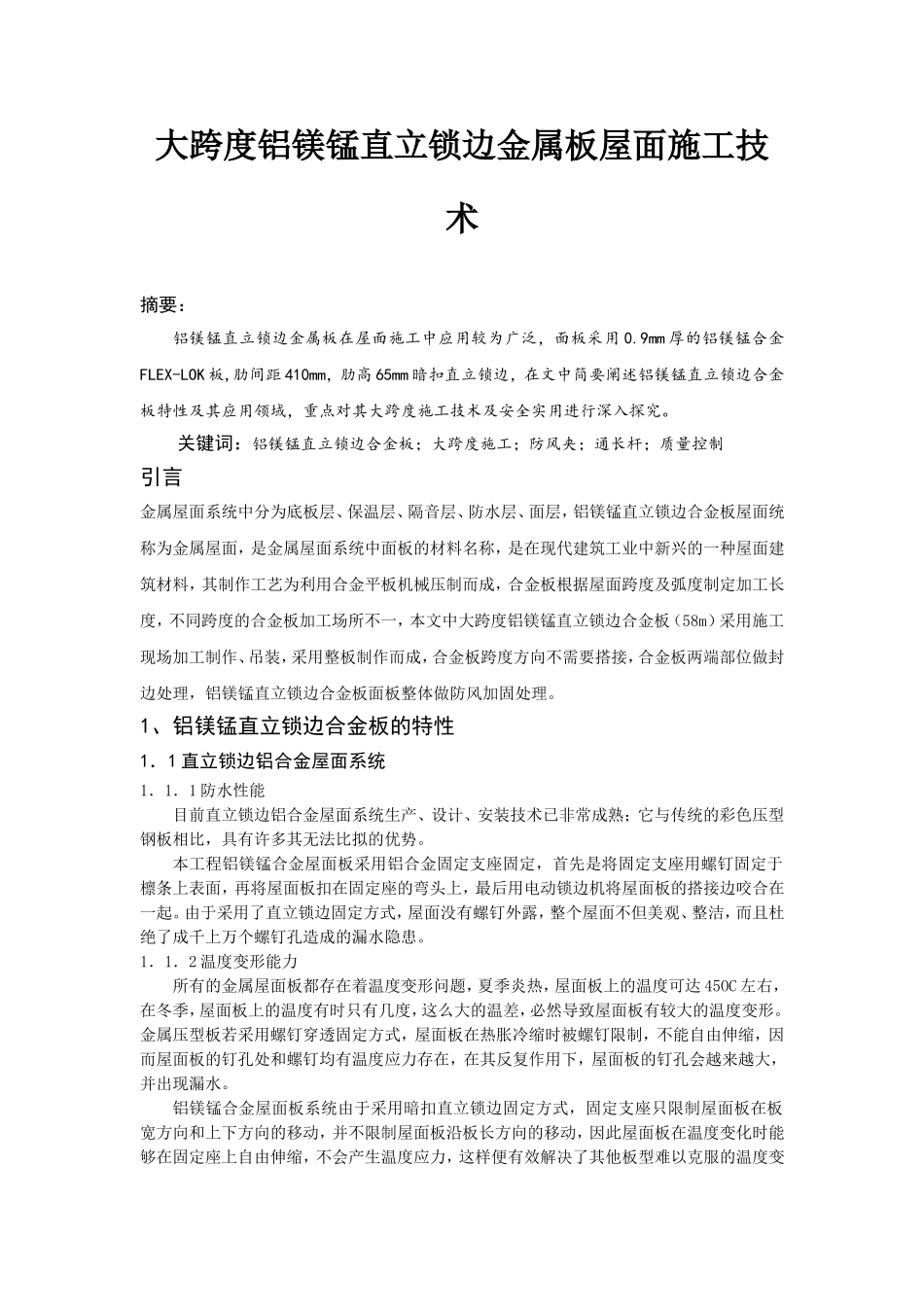

大跨度铝镁锰直立锁边金属板屋面施工技术摘要：铝镁锰直立锁边金属板在屋面施工中应用较为广泛，面板采用0.9mm厚的铝镁锰合金FLEX-LOK板,肋间距410mm，肋高65mm暗扣直立锁边，在文中简要阐述铝镁锰直立锁边合金板特性及其应用领域，重点对其大跨度施工技术及安全实用进行深入探究。关键词：铝镁锰直立锁边合金板；大跨度施工；防风夹；通长杆；质量控制引言金属屋面系统中分为底板层、保温层、隔音层、防水层、面层，铝镁锰直立锁边合金板屋面统称为金属屋面，是金属屋面系统中面板的材料名称，是在现代建筑工业中新兴的一种屋面建筑材料，其制作工艺为利用合金平板机械压制而成，合金板根据屋面跨度及弧度制定加工长度，不同跨度的合金板加工场所不一，本文中大跨度铝镁锰直立锁边合金板（58m）采用施工现场加工制作、吊装，采用整板制作而成，合金板跨度方向不需要搭接，合金板两端部位做封边处理，铝镁锰直立锁边合金板面板整体做防风加固处理。1、铝镁锰直立锁边合金板的特性1．1直立锁边铝合金屋面系统1．1．1防水性能目前直立锁边铝合金屋面系统生产、设计、安装技术已非常成熟；它与传统的彩色压型钢板相比，具有许多其无法比拟的优势。本工程铝镁锰合金屋面板采用铝合金固定支座固定，首先是将固定支座用螺钉固定于檩条上表面，再将屋面板扣在固定座的弯头上，最后用电动锁边机将屋面板的搭接边咬合在一起。由于采用了直立锁边固定方式，屋面没有螺钉外露，整个屋面不但美观、整洁，而且杜绝了成千上万个螺钉孔造成的漏水隐患。1．1．2温度变形能力所有的金属屋面板都存在着温度变形问题，夏季炎热，屋面板上的温度可达45OC左右，在冬季，屋面板上的温度有时只有几度，这么大的温差，必然导致屋面板有较大的温度变形。金属压型板若采用螺钉穿透固定方式，屋面板在热胀冷缩时被螺钉限制，不能自由伸缩，因而屋面板的钉孔处和螺钉均有温度应力存在，在其反复作用下，屋面板的钉孔会越来越大，并出现漏水。铝镁锰合金屋面板系统由于采用暗扣直立锁边固定方式，固定支座只限制屋面板在板宽方向和上下方向的移动，并不限制屋面板沿板长方向的移动，因此屋面板在温度变化时能够在固定座上自由伸缩，不会产生温度应力，这样便有效解决了其他板型难以克服的温度变形问题，保证了屋面性能的可靠性。1．1．3系统特点及控制参数纵向自由伸缩性：屋面系统在板长方向可沿支座自由滑动，以此来消除屋面在长向的温度应力，从而增加屋面的耐久性，其工作原理如下图所示：要充分发挥本系统的优势，在施工中必须充分保证屋面板在固定座上的滑动功能，因此在施工中必须保证此功能的实现，必须正确选择如下参数：a.就是保证固定座的安装精度，主要控制参数包括固定座的水平转角、竖向转角、纵向直线度、高低差四项；b.是合理确定屋面板锁边直径大小，不同形式的屋面（直坡屋面、正弧曲线屋面、反弧曲线屋面）对锁口直径的要求不同，要根据屋面形式正确选择锁口直径，是保证屋面系统正常功能发挥的关键；c.合理确定固定点的位置，屋面系统具有可滑动性，就必须有固定点，以固定为基准滑动，固定点的位置选择必须合理，基本原则是a.固定点两侧滑动反力相等。b.如滑动反力不大设在屋面高点。c.屋面有固定物(拉锁、天窗、孔定)等，固定点的设置原则是使该位置受力最小。d.合理确定檐口（天沟）挑出长度，为防止屋面伸缩时檐口配件影响，就要根据屋面板伸缩特性（温差做用下的伸缩率）、施工时的温度特性（属一年中的高温季节还是低温季节）、屋面板伸缩有效长度（固定点到自由端即檐口的长度）。经验公式为A=L/1000+B+C式中A：为屋面板挑出长度（mm）；L：屋面板自由伸缩长度（mm）；B：45mm（为滴水片、下弯尺寸）；C：附加长度（冬季施工取15mm，夏季施工取25mm）。横向伸缩：屋面板为槽形板，在固定座上可自由转动，从而可消除横向温度应力，伸缩原理如下图示：由上图可知，要保证屋面板的横向自由伸缩就要合理确定固定座横向间距，以保证屋面板在不同温度下能自由变动，不受固定座的限制。固定座横向间距的确定必须依据面板的规格，结合面板特性，做到既不能太宽，又不能太窄，即要保证面板横向...
