管道防腐施工方案VIP免费

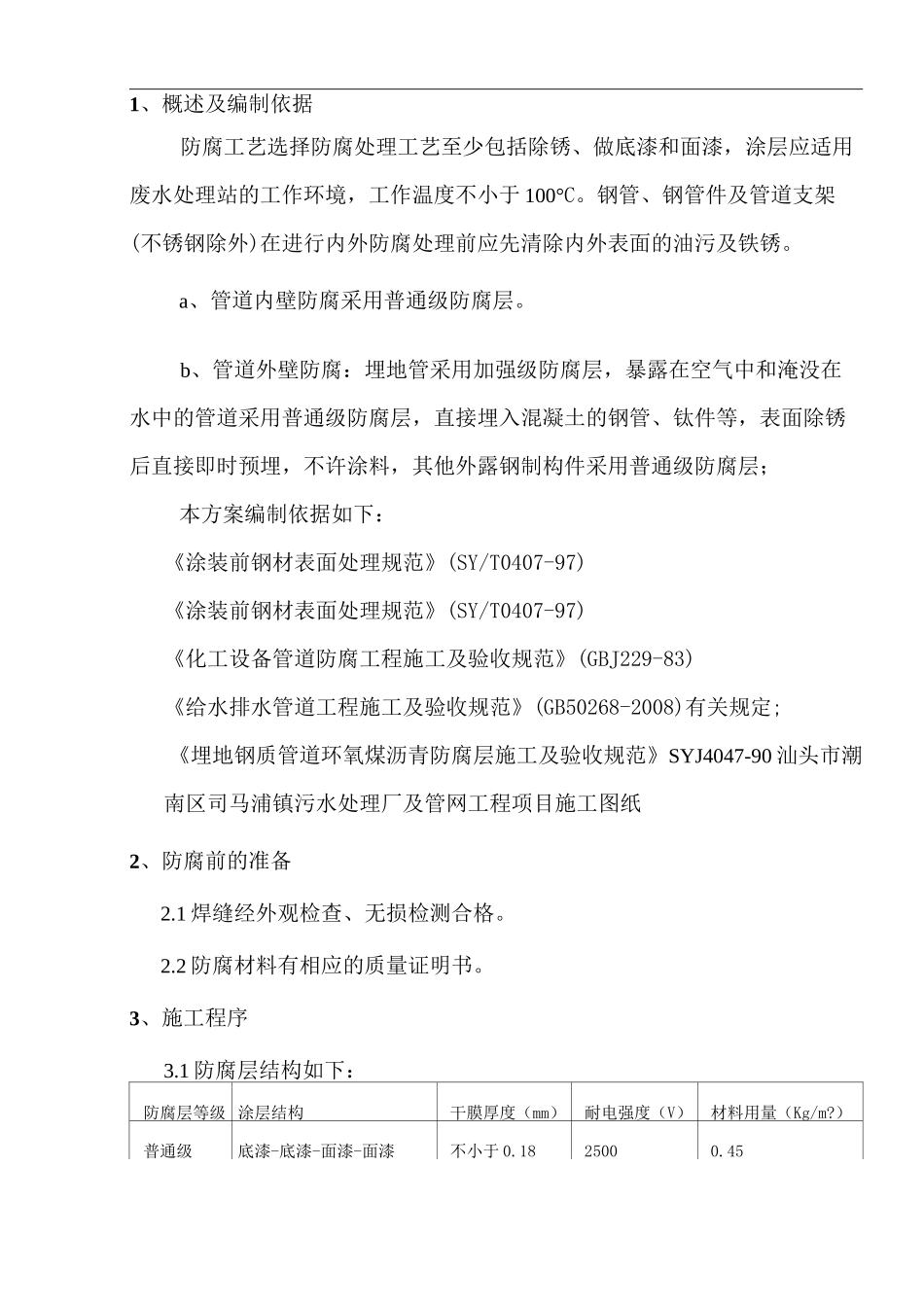

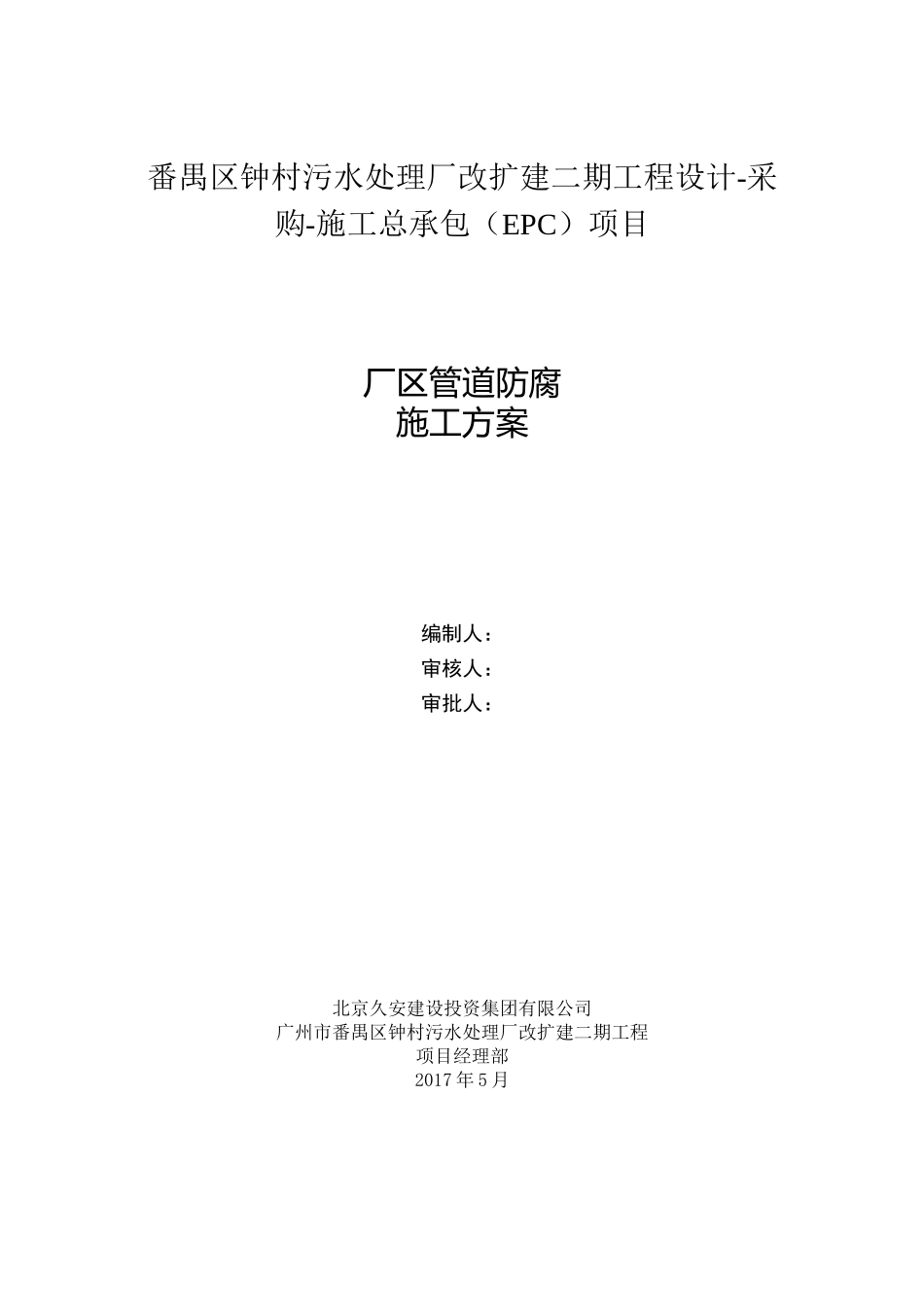

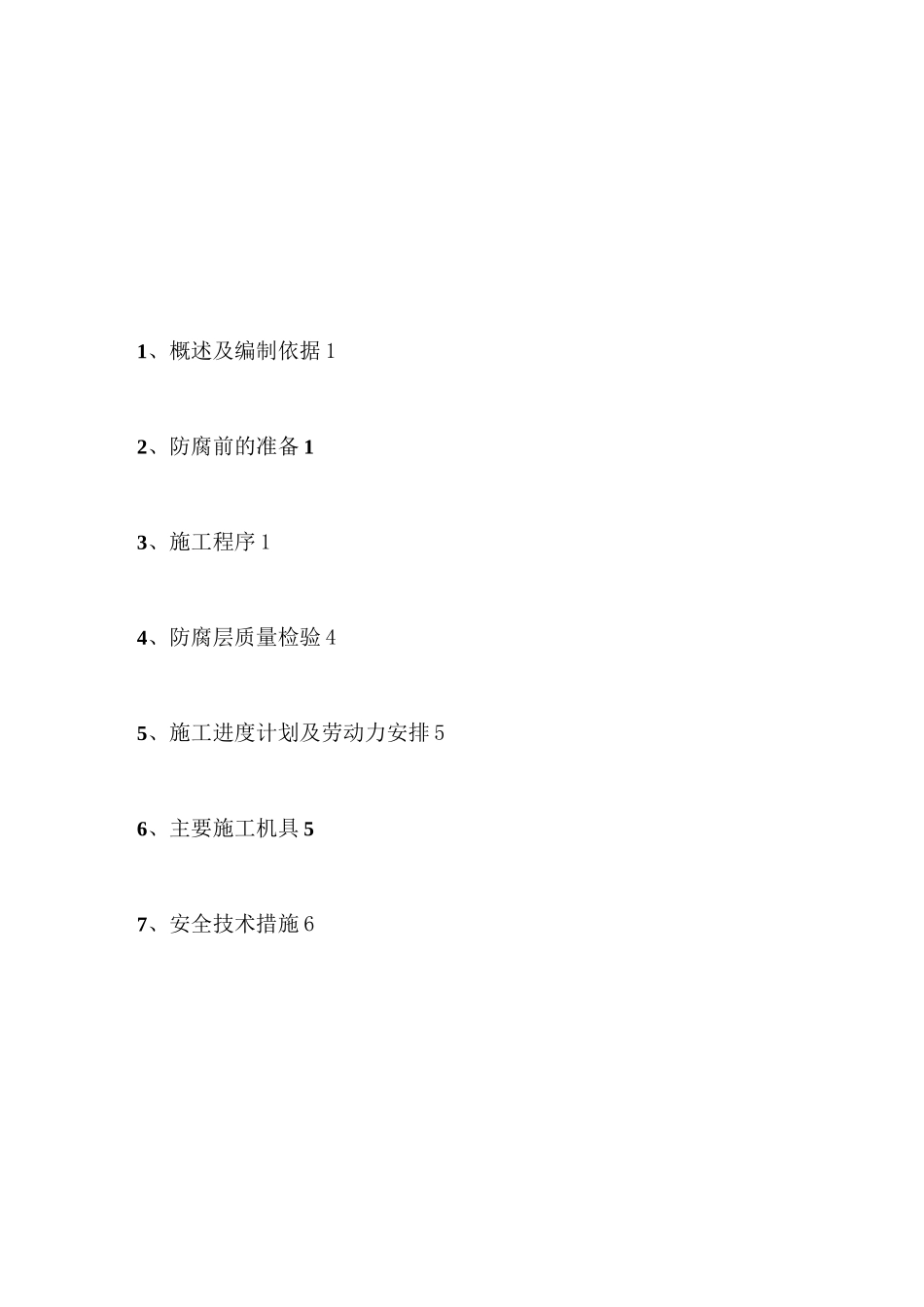

番禺区钟村污水处理厂改扩建二期工程设计-采购-施工总承包（EPC）项目厂区管道防腐施工方案编制人：审核人：审批人：北京久安建设投资集团有限公司广州市番禺区钟村污水处理厂改扩建二期工程项目经理部2017年5月1、概述及编制依据12、防腐前的准备13、施工程序14、防腐层质量检验45、施工进度计划及劳动力安排56、主要施工机具57、安全技术措施61、概述及编制依据防腐工艺选择防腐处理工艺至少包括除锈、做底漆和面漆，涂层应适用废水处理站的工作环境，工作温度不小于100°C。钢管、钢管件及管道支架(不锈钢除外)在进行内外防腐处理前应先清除内外表面的油污及铁锈。a、管道内壁防腐采用普通级防腐层。b、管道外壁防腐：埋地管采用加强级防腐层，暴露在空气中和淹没在水中的管道采用普通级防腐层，直接埋入混凝土的钢管、钛件等，表面除锈后直接即时预埋，不许涂料，其他外露钢制构件采用普通级防腐层；本方案编制依据如下：《涂装前钢材表面处理规范》(SY/T0407-97)《涂装前钢材表面处理规范》(SY/T0407-97)《化工设备管道防腐工程施工及验收规范》(GBJ229-83)《给水排水管道工程施工及验收规范》(GB50268-2008)有关规定;《埋地钢质管道环氧煤沥青防腐层施工及验收规范》SYJ4047-90汕头市潮南区司马浦镇污水处理厂及管网工程项目施工图纸2、防腐前的准备2.1焊缝经外观检查、无损检测合格。2.2防腐材料有相应的质量证明书。3、施工程序3.1防腐层结构如下：防腐层等级涂层结构干膜厚度（mm）耐电强度（V）材料用量（Kg/m?）普通级底漆-底漆-面漆-面漆不小于0.1825000.45加强级底漆-底漆-玻璃布-面漆-面漆不小于0.430000.83.2钢管外壁除锈前应进行表面预处理，将外表面的油垢、泥土、杂物清理干净，焊缝的焊接飞溅物及焊瘤打磨掉，要求无棱角、无毛刺,保证外壁及焊缝表面光滑。3.3外壁清理完毕后，用电动钢丝刷进行外表面人工除锈，要将外表面的浮锈及氧化铁清除干净，金属表面的除锈处理等级要达到Sa25级标准。经共检检查除锈合格后，应在8小时内涂刷上底漆。若遇大气环境恶劣（如湿度过高,空气含盐雾）时，应进一步缩短时间。3.4底漆涂刷前要严格按生产厂家的技术文件要求进行搅拌、配比、熟化。涂刷时钢管外壁应干燥、无尘。底漆采用人工涂刷，按先轴向，后周向的步骤进行。涂刷时漆膜要饱满、均匀、无气泡、无凝块、无流淌、无漏刷。且应外壁一次刷涂完，管两端各留裸管150mm不涂刷，便于钢管组对及焊接。3.5第一道面漆要在底漆表干后涂刷，面漆亦采用人工刷涂。刷涂前，凡高于管表面2mm以上的焊缝两侧均应刮腻子，使之成为圆滑曲面,以避免缠玻璃布时出现空鼓，腻子用面漆和滑石粉调制而成。面漆应严格按生产厂家技术文件要求进行搅拌、配比、熟化。面漆的刷涂步骤和要求与底漆相同，亦应一次刷涂完毕。在常温下，涂底漆与第一道面漆的间隔时间不应超过24小时。3.6在第一道面漆涂刷完毕后即可进行第一层玻璃布缠绕。采用干燥、脱蜡、无捻、封边、网状玻璃布，布玻璃布为0.12-0.18mm厚，脱脂无碱型。要求玻璃布表面平整、无皱折和空鼓。玻璃布的各层搭接接头应错开，两端预留50mm的阶梯接茬。3.7第一层玻璃布缠绕完毕后,立即涂刷第二道面漆，其刷涂步骤与第二道底漆相同。要求漆膜饱满均匀，并应将第一层玻璃布的所有网眼灌满，不漏布纹，且应一次刷涂完毕。3.9玻璃布缠绕完毕，须等第一道面漆干燥后方可进行第二道面漆刷涂。3.10第二道面漆的刷涂要在第一道面漆实干（用手指捻防腐层不移动）后、固化（用手指甲用力刻防腐层不留划痕）前进行刷涂；刷涂要求漆膜饱满均匀、无气泡、无流淌、不漏刷、表面光滑，刷涂的步骤相同。3.11管件防腐时，可根据管件形状将玻璃布裁成异型进行粘贴，但其压边及搭接接头长度必须符合要求，且两层玻璃布的接头要互相错开。其底漆、面漆的刷涂及其他要求与钢管防腐相同。管件端部亦应预留裸管段不防腐，管口处防腐层应留宽度为50mm阶梯形接茬，以便于组对和焊接。3.12焊口外壁防腐应在管道焊接完毕、焊接检验及水压试验合格后进行，方法、步骤、要求与钢管防腐相同，但要注意底漆与原有漆膜接茬良好，不能留接茬线，玻璃布缠绕时与原防腐层所留阶...
