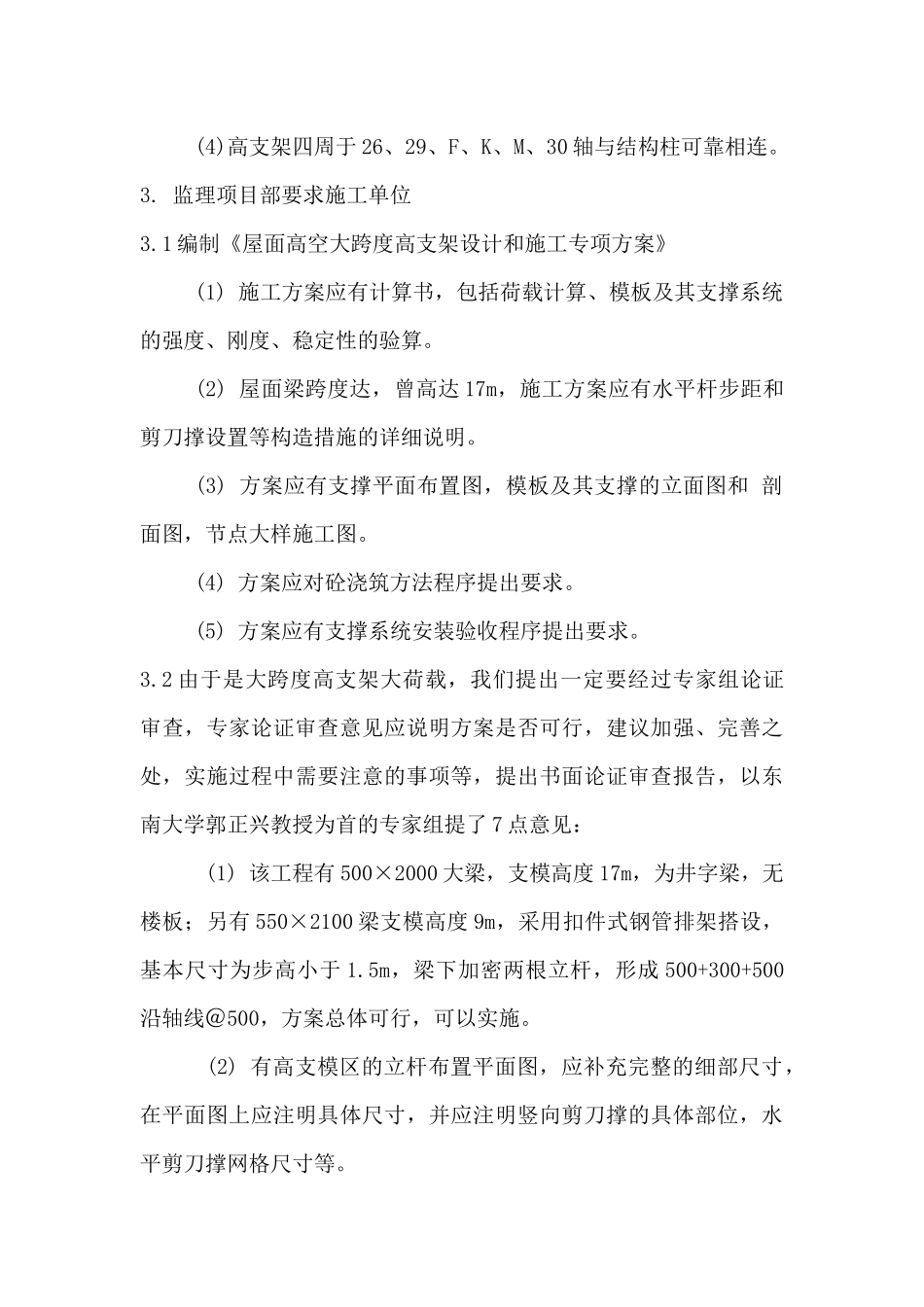

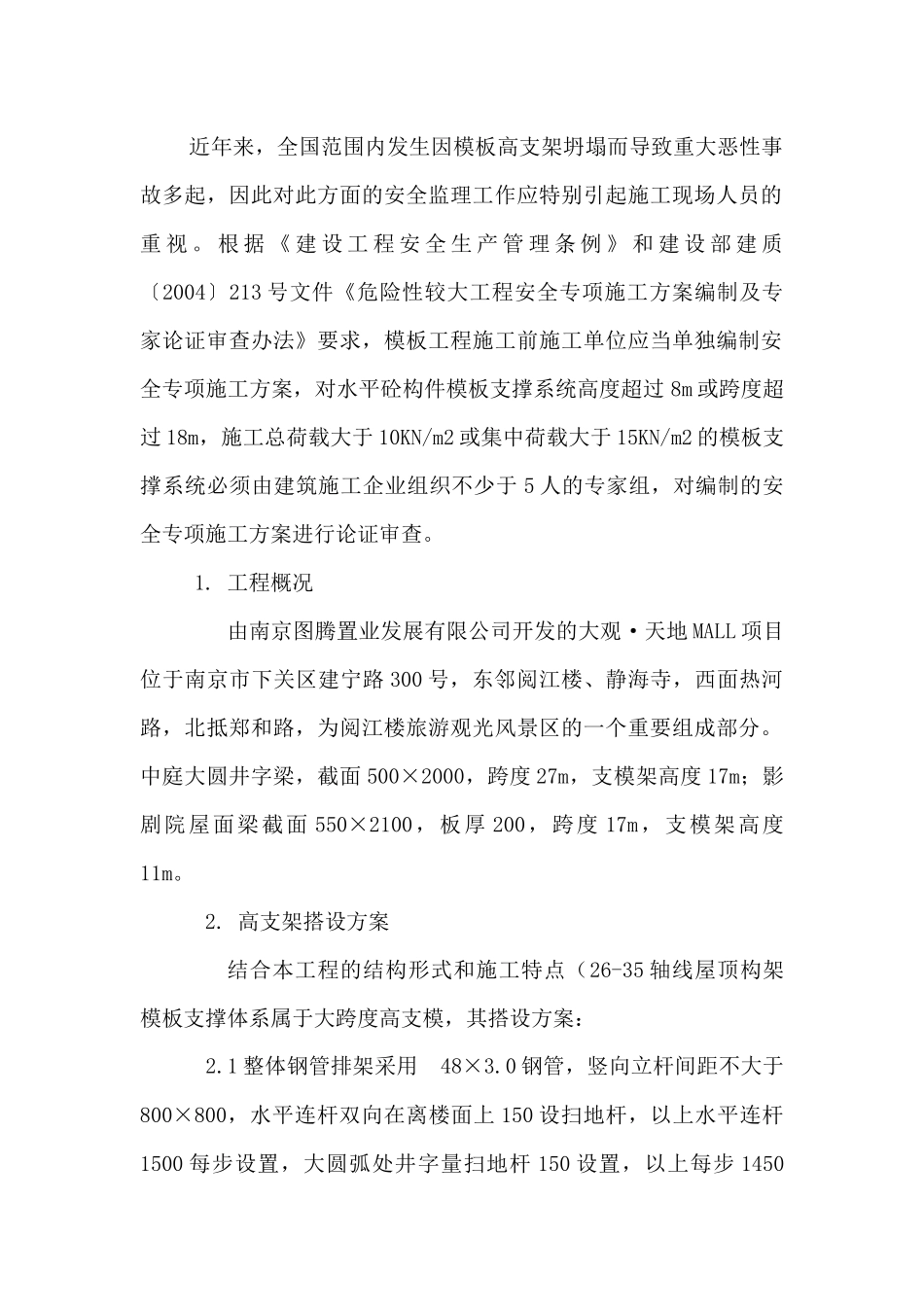

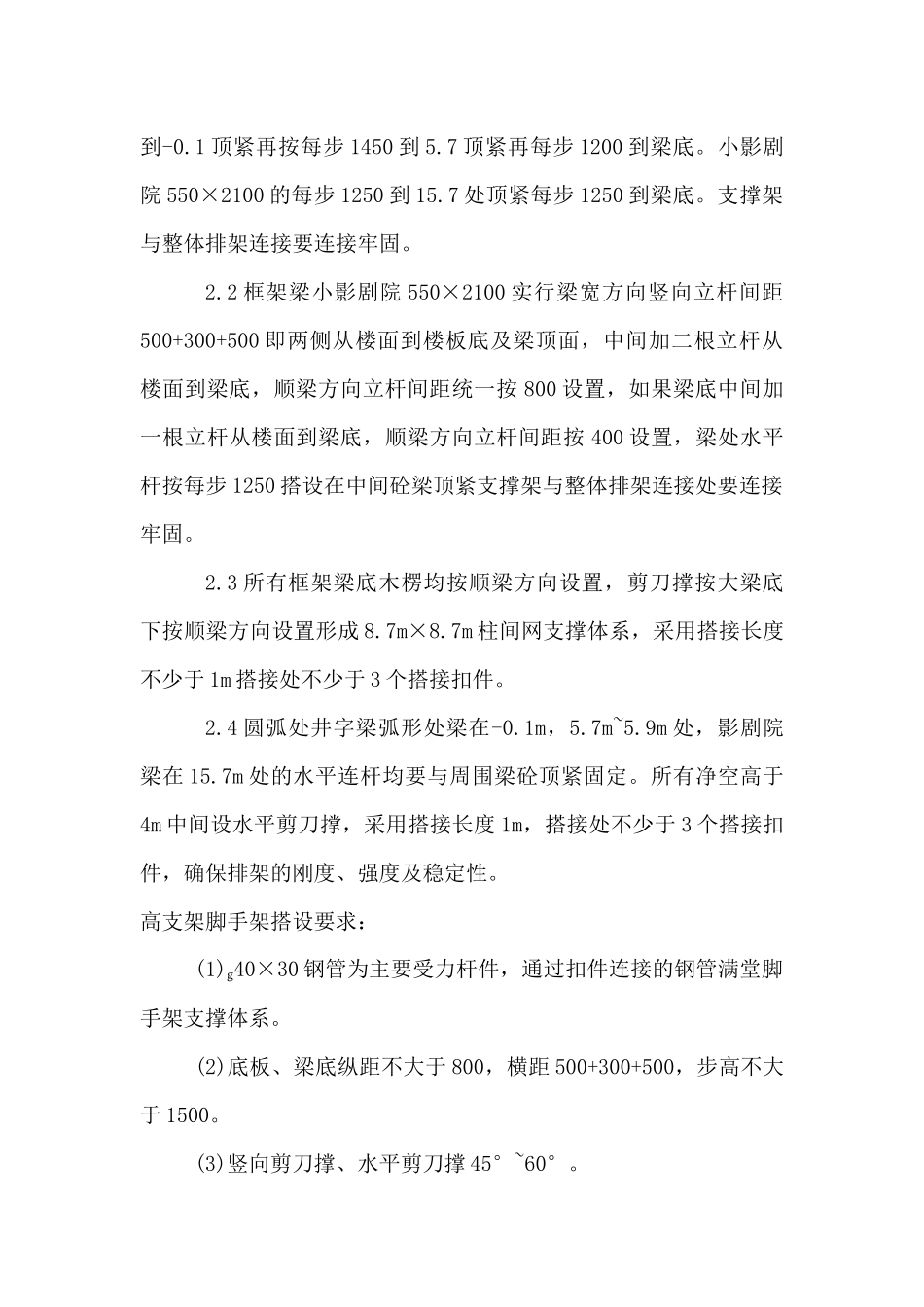

近年来，全国范围内发生因模板高支架坍塌而导致重大恶性事故多起，因此对此方面的安全监理工作应特别引起施工现场人员的重视。根据《建设工程安全生产管理条例》和建设部建质〔2004〕213号文件《危险性较大工程安全专项施工方案编制及专家论证审查办法》要求，模板工程施工前施工单位应当单独编制安全专项施工方案，对水平砼构件模板支撑系统高度超过8m或跨度超过18m，施工总荷载大于10KN/m2或集中荷载大于15KN/m2的模板支撑系统必须由建筑施工企业组织不少于5人的专家组，对编制的安全专项施工方案进行论证审查。1.工程概况由南京图腾置业发展有限公司开发的大观·天地MALL项目位于南京市下关区建宁路300号，东邻阅江楼、静海寺，西面热河路，北抵郑和路，为阅江楼旅游观光风景区的一个重要组成部分。中庭大圆井字梁，截面500×2000，跨度27m，支模架高度17m；影剧院屋面梁截面550×2100，板厚200，跨度17m，支模架高度11m。2.高支架搭设方案结合本工程的结构形式和施工特点（26-35轴线屋顶构架模板支撑体系属于大跨度高支模，其搭设方案：2.1整体钢管排架采用48×3.0钢管，竖向立杆间距不大于800×800，水平连杆双向在离楼面上150设扫地杆，以上水平连杆1500每步设置，大圆弧处井字量扫地杆150设置，以上每步1450到-0.1顶紧再按每步1450到5.7顶紧再每步1200到梁底。小影剧院550×2100的每步1250到15.7处顶紧每步1250到梁底。支撑架与整体排架连接要连接牢固。2.2框架梁小影剧院550×2100实行梁宽方向竖向立杆间距500+300+500即两侧从楼面到楼板底及梁顶面，中间加二根立杆从楼面到梁底，顺梁方向立杆间距统一按800设置，如果梁底中间加一根立杆从楼面到梁底，顺梁方向立杆间距按400设置，梁处水平杆按每步1250搭设在中间砼梁顶紧支撑架与整体排架连接处要连接牢固。2.3所有框架梁底木楞均按顺梁方向设置，剪刀撑按大梁底下按顺梁方向设置形成8.7m×8.7m柱间网支撑体系，采用搭接长度不少于1m搭接处不少于3个搭接扣件。2.4圆弧处井字梁弧形处梁在-0.1m，5.7m~5.9m处，影剧院梁在15.7m处的水平连杆均要与周围梁砼顶紧固定。所有净空高于4m中间设水平剪刀撑，采用搭接长度1m，搭接处不少于3个搭接扣件，确保排架的刚度、强度及稳定性。高支架脚手架搭设要求：(1)40×30钢管为主要受力杆件，通过扣件连接的钢管满堂脚手架支撑体系。(2)底板、梁底纵距不大于800，横距500+300+500，步高不大于1500。(3)竖向剪刀撑、水平剪刀撑45°~60°。(4)高支架四周于26、29、F、K、M、30轴与结构柱可靠相连。3.监理项目部要求施工单位3.1编制《屋面高空大跨度高支架设计和施工专项方案》(1)施工方案应有计算书，包括荷载计算、模板及其支撑系统的强度、刚度、稳定性的验算。(2)屋面梁跨度达，曾高达17m，施工方案应有水平杆步距和剪刀撑设置等构造措施的详细说明。(3)方案应有支撑平面布置图，模板及其支撑的立面图和剖面图，节点大样施工图。(4)方案应对砼浇筑方法程序提出要求。(5)方案应有支撑系统安装验收程序提出要求。3.2由于是大跨度高支架大荷载，我们提出一定要经过专家组论证审查，专家论证审查意见应说明方案是否可行，建议加强、完善之处，实施过程中需要注意的事项等，提出书面论证审查报告，以东南大学郭正兴教授为首的专家组提了7点意见：(1)该工程有500×2000大梁，支模高度17m，为井字梁，无楼板；另有550×2100梁支模高度9m，采用扣件式钢管排架搭设，基本尺寸为步高小于1.5m，梁下加密两根立杆，形成500+300+500沿轴线＠500，方案总体可行，可以实施。(2)有高支模区的立杆布置平面图，应补充完整的细部尺寸，在平面图上应注明具体尺寸，并应注明竖向剪刀撑的具体部位，水平剪刀撑网格尺寸等。(3)应补充高大支模架的剖面图，标明具体尺寸，以及与周边砼框架拉结关系，梁的两侧浇筑平台做法等。(4)应补充500×2000大梁的具体支模详图，特别是梁下构造详图，应保证梁下立杆对接，不能搭接，接头应错开。(5)支架完成后，应重点检查：梁下立杆顶层的纵横向水平杆与立杆扣件的拧紧力矩，应为40~65N·m，顶部高小于1200mm。(6)水平层剪刀撑应在确保楼层处设置，并应拉结牢固。(7)...
