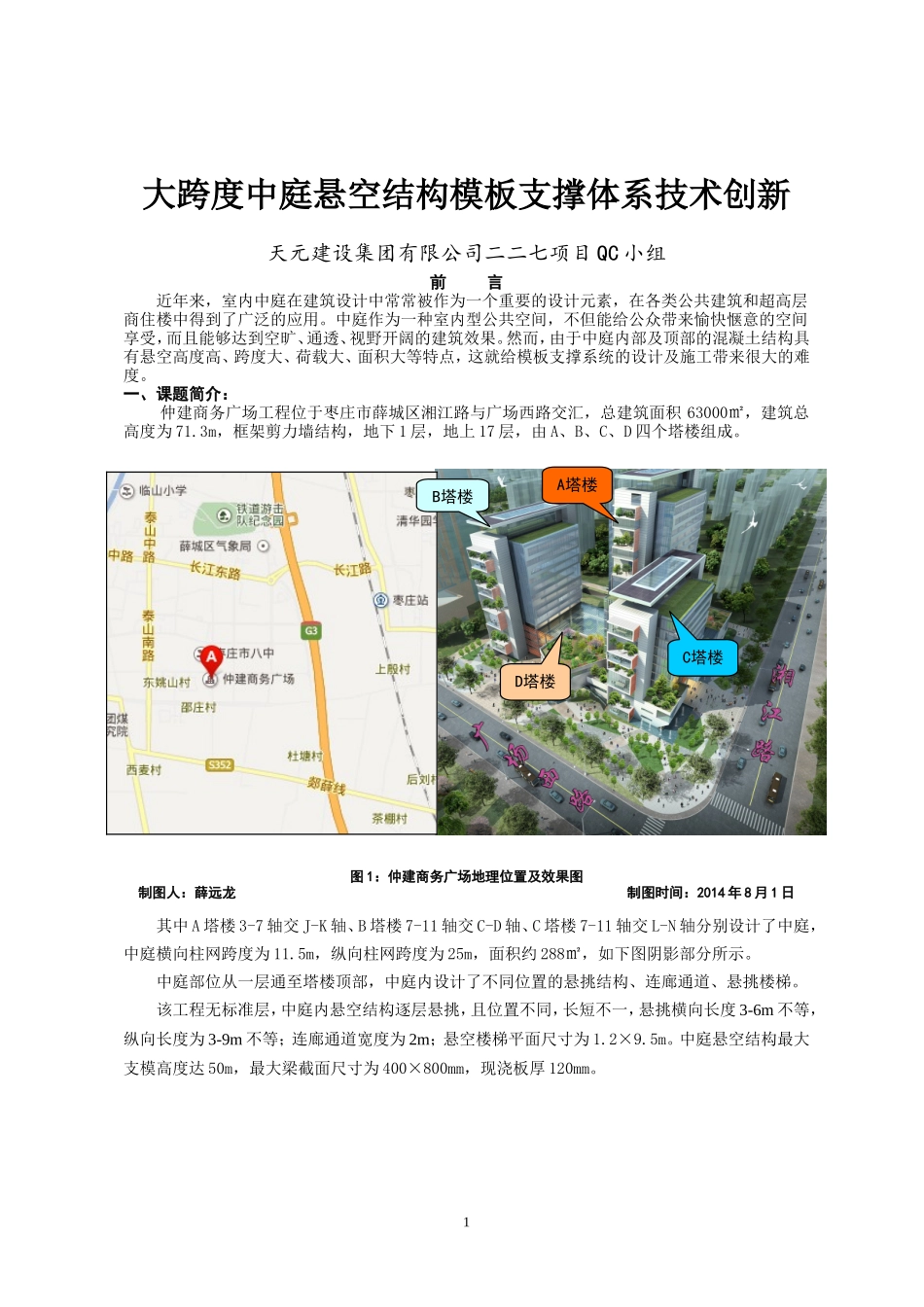

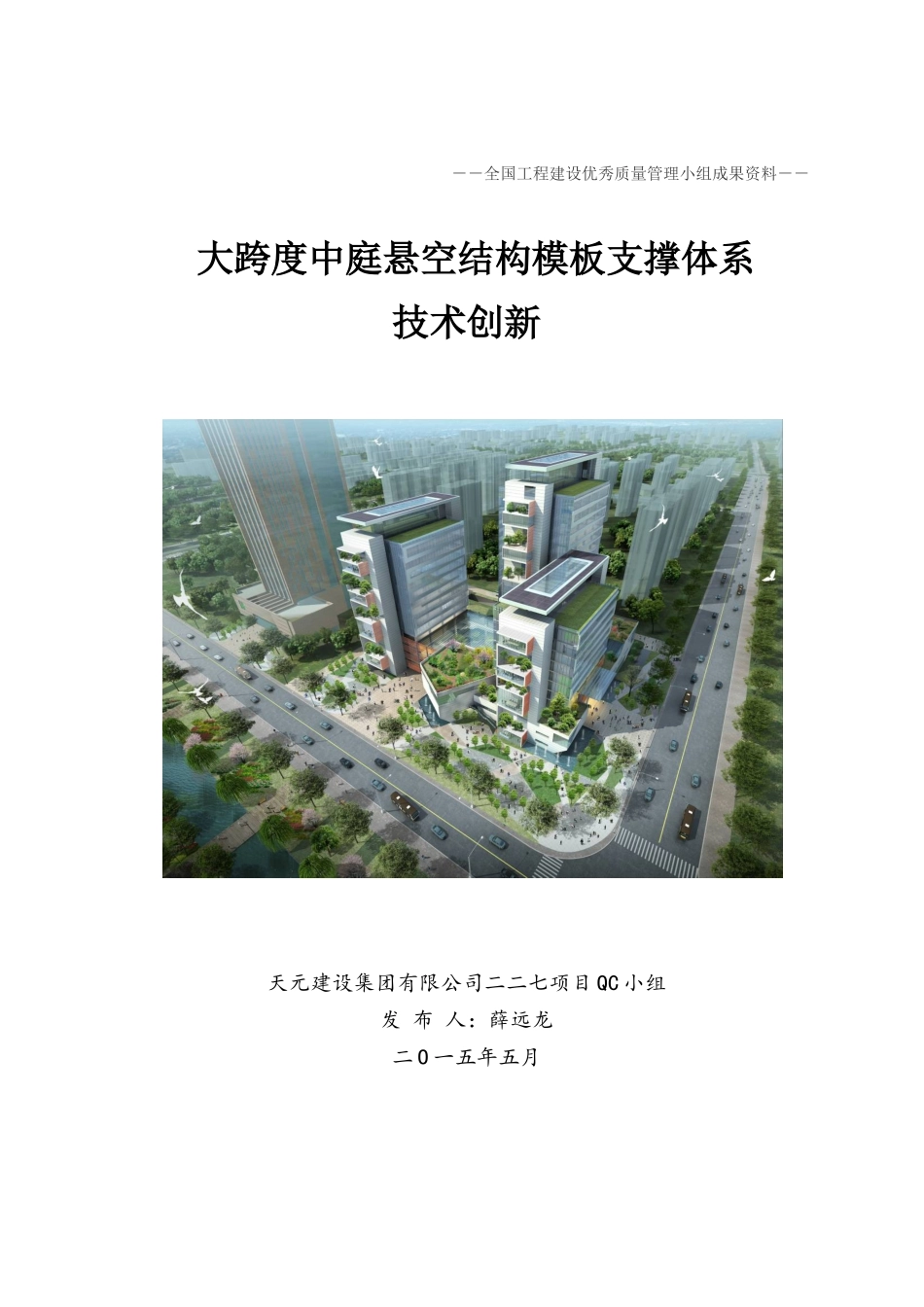

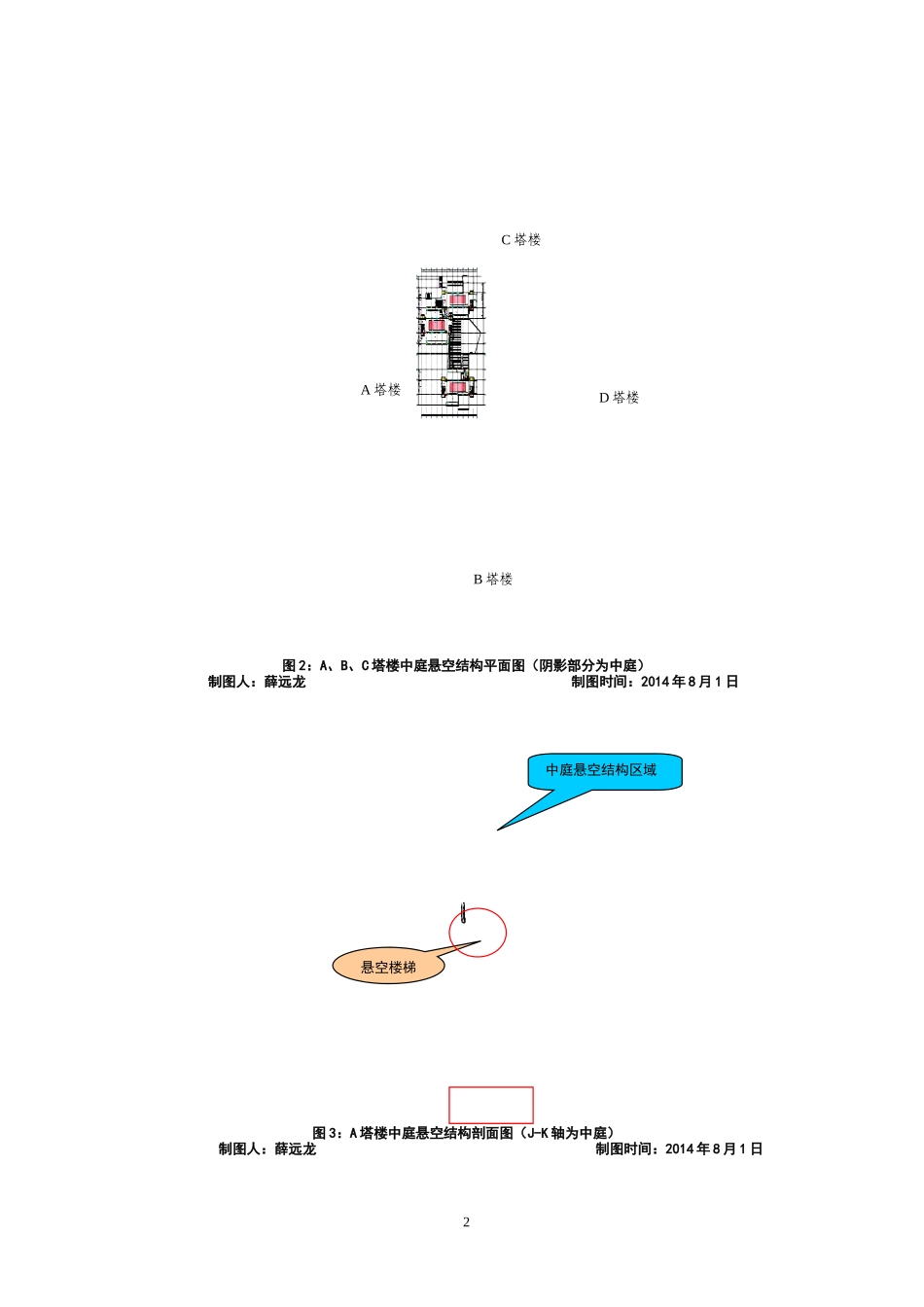

－－全国工程建设优秀质量管理小组成果资料－－大跨度中庭悬空结构模板支撑体系技术创新天元建设集团有限公司二二七项目QC小组发布人：薛远龙二O一五年五月大跨度中庭悬空结构模板支撑体系技术创新天元建设集团有限公司二二七项目QC小组前言近年来，室内中庭在建筑设计中常常被作为一个重要的设计元素，在各类公共建筑和超高层商住楼中得到了广泛的应用。中庭作为一种室内型公共空间，不但能给公众带来愉快惬意的空间享受，而且能够达到空旷、通透、视野开阔的建筑效果。然而，由于中庭内部及顶部的混凝土结构具有悬空高度高、跨度大、荷载大、面积大等特点，这就给模板支撑系统的设计及施工带来很大的难度。一、课题简介：仲建商务广场工程位于枣庄市薛城区湘江路与广场西路交汇，总建筑面积63000㎡，建筑总高度为71.3m，框架剪力墙结构，地下1层，地上17层，由A、B、C、D四个塔楼组成。图1：仲建商务广场地理位置及效果图制图人：薛远龙制图时间：2014年8月1日其中A塔楼3-7轴交J-K轴、B塔楼7-11轴交C-D轴、C塔楼7-11轴交L-N轴分别设计了中庭，中庭横向柱网跨度为11.5m，纵向柱网跨度为25m，面积约288㎡，如下图阴影部分所示。中庭部位从一层通至塔楼顶部，中庭内设计了不同位置的悬挑结构、连廊通道、悬挑楼梯。该工程无标准层，中庭内悬空结构逐层悬挑，且位置不同，长短不一，悬挑横向长度3-6m不等，纵向长度为3-9m不等；连廊通道宽度为2m；悬空楼梯平面尺寸为1.2×9.5m。中庭悬空结构最大支模高度达50m，最大梁截面尺寸为400×800mm，现浇板厚120mm。1A塔楼B塔楼C塔楼D塔楼图2：A、B、C塔楼中庭悬空结构平面图（阴影部分为中庭）制图人：薛远龙制图时间：2014年8月1日图3：A塔楼中庭悬空结构剖面图（J-K轴为中庭）制图人：薛远龙制图时间：2014年8月1日2A塔楼B塔楼C塔楼D塔楼中庭悬空结构区域悬空楼梯二、小组简介：（一）小组简介本QC小组由施工经验丰富的精英工程师和思维活跃具有高学历的技术骨干组成，小组成员名单及基本情况见表1：小组简介表表1QC活动小组简介(1)小组名称天元建设集团有限公司227项目QC小组小组成立时间2014.8.1小组注册号TYJTQC02—27—2014小组注册时间2014.8.1课题名称大跨度中庭悬空结构模板支撑体系技术创新小组人数9人课题类型创新型课题注册时间2014.8.1课题注册号TYJTQC-2014-01活动时间2014.8.01—2014.12.31出勤频率平均1次/周出勤率100%培训情况本小组成员平均接受TQM和ISO9001系列知识培训72学时QC活动小组简介(2)序号姓名年龄学历职称组内职务组内分工1郑勇43本科工程师组长全面组织协调2薛远龙28本科工程师副组长方案策划、技术顾问3闫玉凡42本科工程师副组长施工现场管理控制4李丙俊42大专工程师副组长施工现场管理控制5张祥峰30本科助理工程师组员技术管理、措施实施6张吉峰28本科助理工程师组员技术管理、措施实施7王宝明26本科助理工程师组员技术管理、措施实施8陈龙启27大专助理工程师组员安全管理、措施实施9郭欣26本科助理工程师组员数据整理、统计分析制表人：薛远龙制表时间：2014年8月1日（二）小组活动进度计划小组活动进度计划表表2日期项目2014.8.1—2014.12.318月9月10月11月12月选择课题确定目标目标可行性分析提出方案优选最佳方案制定对策对策实施效果检查巩固及标准化总结及下一步打算3备注计划线实施线制表人：薛远龙制表日期：2014年8月2日三、选择课题（一）问题提出1、根据图纸设计，3处中庭结构，跨空尺寸为11.5×25m，最大梁截面尺寸为400×800mm，梁底挠度变形不易控制。2、该工程工期十分紧张，合同规定主体封顶时间为2014年12月31日，否则按照合同要求，逾期一天罚款2万元，根据工程总体进度安排，必须9天一层，才能满足工期要求。3、本小组对公司承接类似结构工程采用传统落地式钢管脚手架搭设的方法工艺进行了现场、技术资料的查看，调查情况见表3。类似结构落地式钢管脚手架体系搭设调查表表3制表人：薛远龙制表日期：2014年8月4日从上表可以看出，调查的3个项目采用了传统落地式钢管脚手架体系，2个支撑基础浇筑了整体砼垫层，1个支撑基础底部搭设满堂脚手架进行加固，分析可以看到搭设落地式钢管支撑架...
