大跨空间结构复习题VIP免费

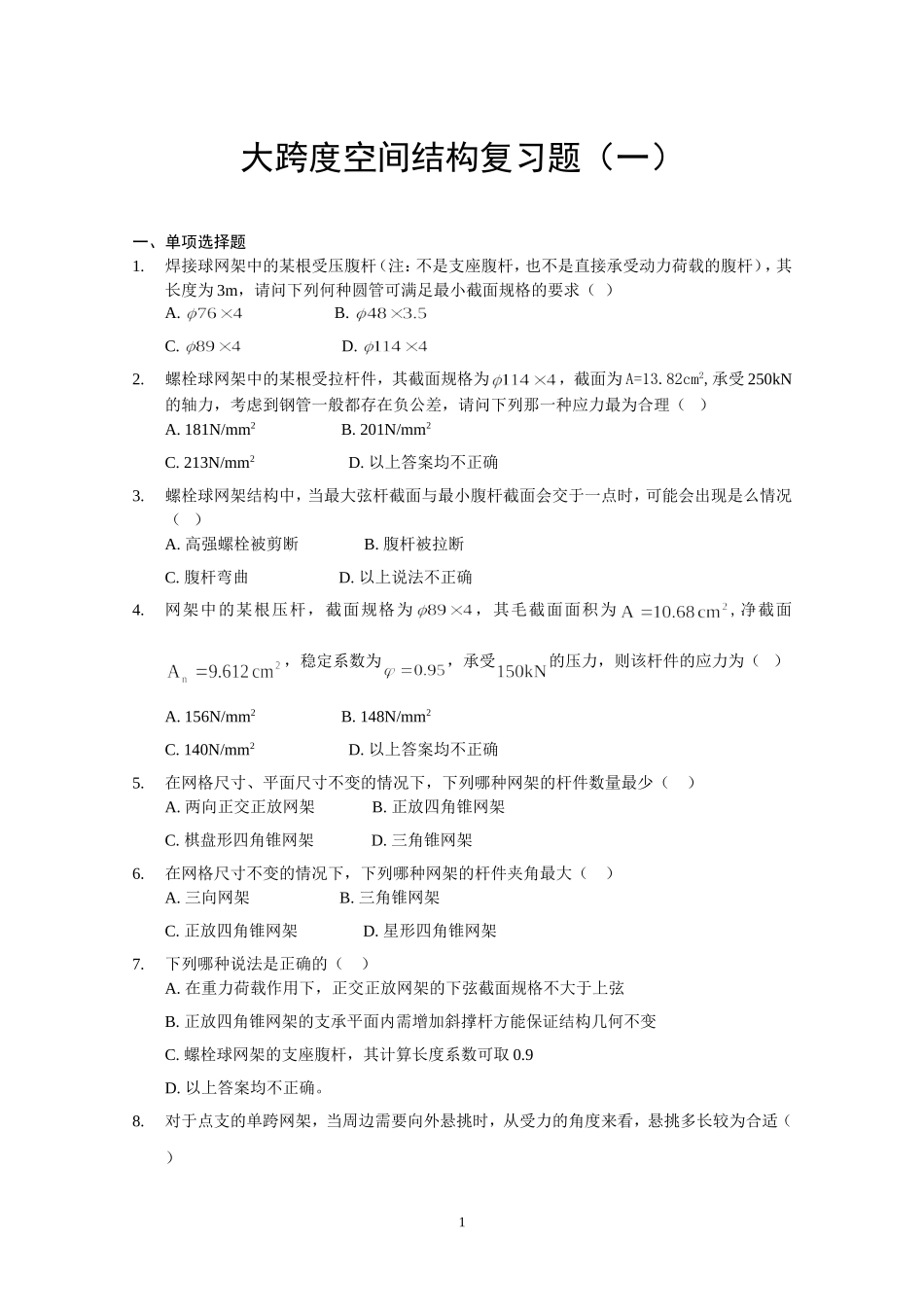

大跨度空间结构复习题（一）一、单项选择题1.焊接球网架中的某根受压腹杆（注：不是支座腹杆，也不是直接承受动力荷载的腹杆），其长度为3m，请问下列何种圆管可满足最小截面规格的要求（）A.B.C.D.2.螺栓球网架中的某根受拉杆件，其截面规格为，截面为A=13.82cm2,承受250kN的轴力，考虑到钢管一般都存在负公差，请问下列那一种应力最为合理（）A.181N/mm2B.201N/mm2C.213N/mm2D.以上答案均不正确3.螺栓球网架结构中，当最大弦杆截面与最小腹杆截面会交于一点时，可能会出现是么情况（）A.高强螺栓被剪断B.腹杆被拉断C.腹杆弯曲D.以上说法不正确4.网架中的某根压杆，截面规格为，其毛截面面积为,净截面，稳定系数为，承受的压力，则该杆件的应力为（）A.156N/mm2B.148N/mm2C.140N/mm2D.以上答案均不正确5.在网格尺寸、平面尺寸不变的情况下，下列哪种网架的杆件数量最少（）A.两向正交正放网架B.正放四角锥网架C.棋盘形四角锥网架D.三角锥网架6.在网格尺寸不变的情况下，下列哪种网架的杆件夹角最大（）A.三向网架B.三角锥网架C.正放四角锥网架D.星形四角锥网架7.下列哪种说法是正确的（）A.在重力荷载作用下，正交正放网架的下弦截面规格不大于上弦B.正放四角锥网架的支承平面内需增加斜撑杆方能保证结构几何不变C.螺栓球网架的支座腹杆，其计算长度系数可取0.9D.以上答案均不正确。8.对于点支的单跨网架，当周边需要向外悬挑时，从受力的角度来看，悬挑多长较为合适（）1A.1/4短跨B.1/4长跨C.1/3短跨D.1/3长跨9.有一焊接球网架的跨中腹杆，几何长度为6000mm，选用的钢管（回转半径为38.9mm），其长细比与下列何值最为接近（）A.154.2B.138.9C.123.4D.107.810.三边支承一边自由的网架，下列哪种说法是正确的（）A.当自由边为短边时，应将自由边的网架局部加厚B.当自由边为短边时，且短边与长边之比小于1/3时，自由边的网架局部加厚对网架内力及变形影响很小C.自由边为长边的最大挠度小于自由边为短边时的最大挠度D.自由边无论是长边还是短边，网架的最大挠度均是一样的二、判断题1．当网架的刚度较差时，在网格尺寸和网架高度不变的情况下，优选考虑Q345钢。（）改正：2．焊接网架的杆件端部存在次弯矩，该弯矩在构件验算时可以不考虑。（）改正：3．螺栓球网架中的高强螺栓以受剪为主。（）改正：4．螺栓球网架中，当杆件为压杆时，高强螺栓不受力（）改正：5．当网架屋面的风荷载以吸力为主时，部分腹杆将可能变号。（）改正：6．网架挠度控制时，应将计算挠度减去预起拱值。（）改正：7．在规格相同、内力相同的情况下，焊接钢管的应力小于无缝钢管。（）改正：8．平面为正方形的网架，当采用对边支承时，采用正放四角锥网架比单向折线网架的经济性好。（）改正：９．抽空四角锥网架的上弦应满足偶数格的要求。（）改正：10．网格尺寸和网架厚度不变，三向网架的节点构造比三角锥网架简单。（）改正：三、填空题1.作用在网架上的恒载标准值为3.0kN/m2，活载标准值为0.5kN/m2，则作用在网架上的最不利荷载组合设计值为kN/m2。2.作用在网架上的恒载标准值为0.5kN/m2，风载标准值为-1.0kN/m2，则作用在网架上的最不利荷载组合设计值为kN/m2。23.网架的短跨为42m，当用作楼盖使用时，容许挠度值为mm。4.网架的短跨为60m，当需要起拱时，拱度值为mm。5.平面尺寸为24m×48m的网架，短边为支承边，屋面为轻型屋面，容许挠度值为mm。6.焊接球网架的上弦杆，其几何长度为3000mm，其计算长度为____mm。7.网架屋面的恒载标准值为0.25kN/m2，活荷载标注值为0.5kN/m2，屋面积雪分布系数为1.4，基本雪压为0.5kN/m2，作用在网架上的最不利荷载组合设计值为kN/m2。8.有一焊接球上有三根钢管与之焊接，其截面分别为①、②、③，其中①和②的夹角为，②和③的夹角为，③和①的夹角，各杆件之间的间隙为10mm，该球的直径为____mm。（结果按10的倍数取整）9.网架节点的等效重力荷载为2kN，水平地震影响系数最大值为0.12，则作用在网架节点处的竖向地震作用为kN。10.吊车的竖向轮压动力系数为1.05，竖向轮压为150kN，则吊车的每个车轮的最大竖向轮压标准值为kN。四、简答题1.为何实腹钢梁的经济性不...
