10KV高压电缆敷设施工方案VIP免费

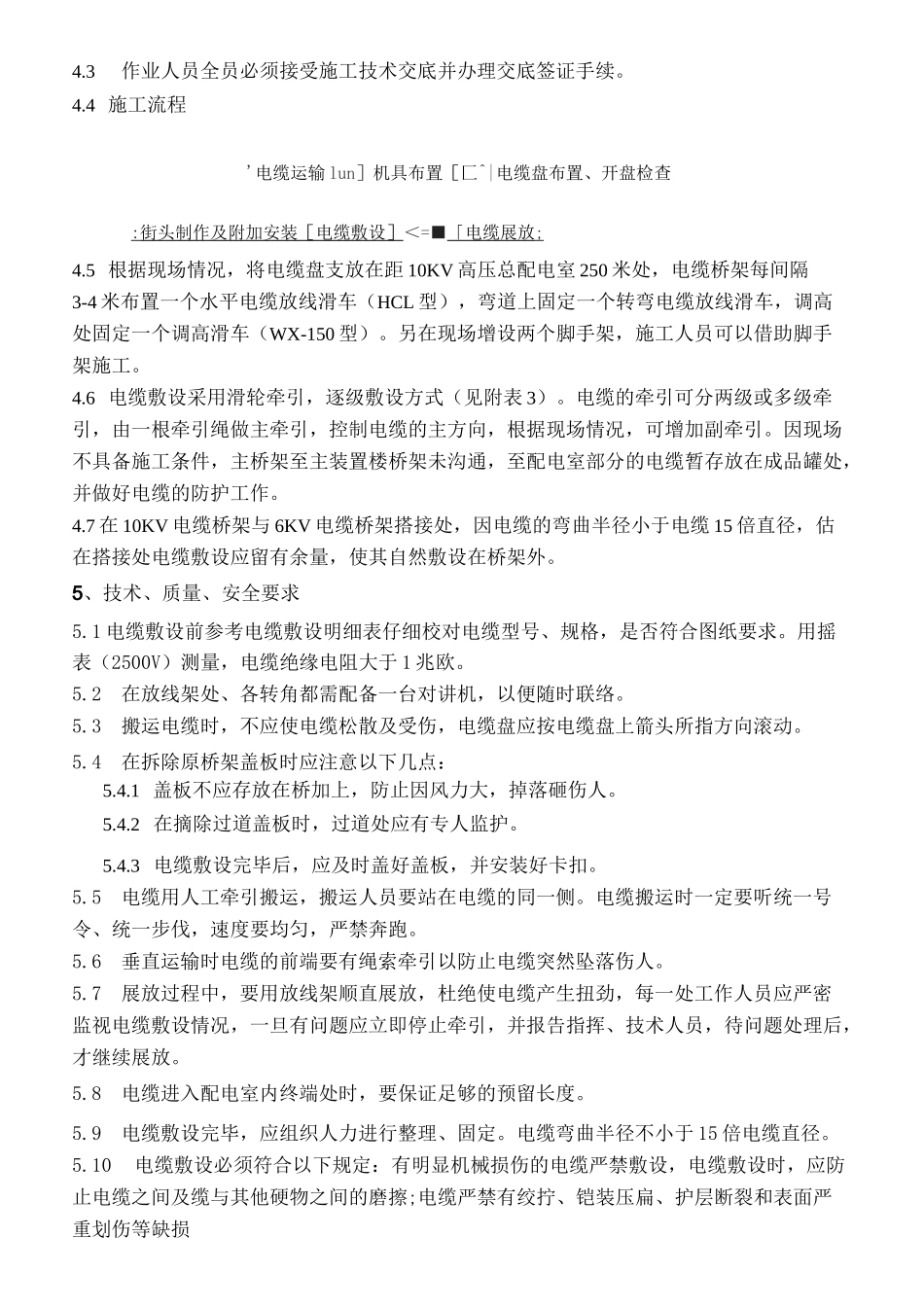

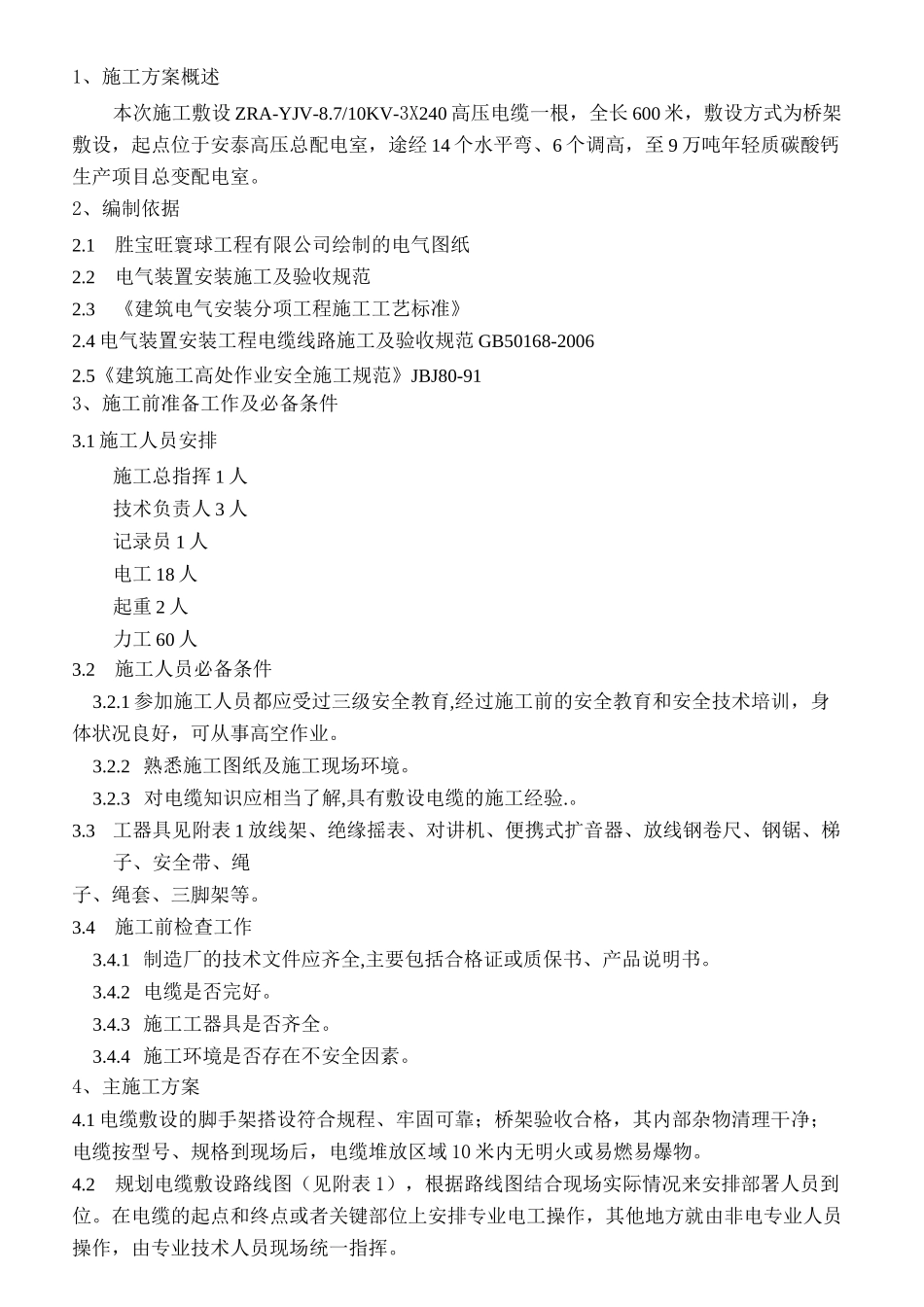

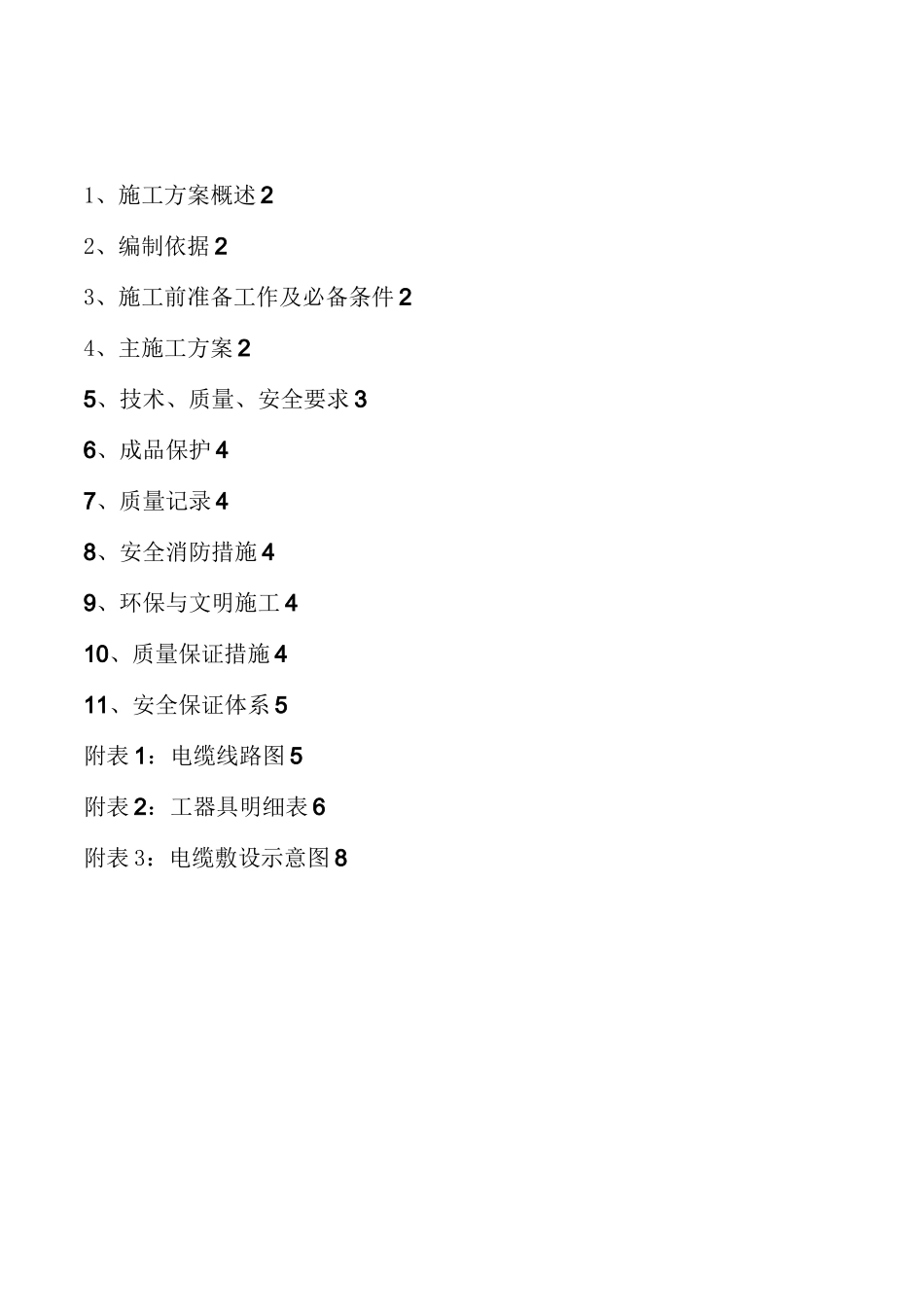

1、施工方案概述22、编制依据23、施工前准备工作及必备条件24、主施工方案25、技术、质量、安全要求36、成品保护47、质量记录48、安全消防措施49、环保与文明施工410、质量保证措施411、安全保证体系5附表1：电缆线路图5附表2：工器具明细表6附表3：电缆敷设示意图81、施工方案概述本次施工敷设ZRA-YJV-8.7/10KV-3X240高压电缆一根，全长600米，敷设方式为桥架敷设，起点位于安泰高压总配电室，途经14个水平弯、6个调高，至9万吨年轻质碳酸钙生产项目总变配电室。2、编制依据2.1胜宝旺寰球工程有限公司绘制的电气图纸2.2电气装置安装施工及验收规范2.3《建筑电气安装分项工程施工工艺标准》2.4电气装置安装工程电缆线路施工及验收规范GB50168-20062.5《建筑施工高处作业安全施工规范》JBJ80-913、施工前准备工作及必备条件3.1施工人员安排施工总指挥1人技术负责人3人记录员1人电工18人起重2人力工60人3.2施工人员必备条件3.2.1参加施工人员都应受过三级安全教育,经过施工前的安全教育和安全技术培训，身体状况良好，可从事高空作业。3.2.2熟悉施工图纸及施工现场环境。3.2.3对电缆知识应相当了解,具有敷设电缆的施工经验.。3.3工器具见附表1放线架、绝缘摇表、对讲机、便携式扩音器、放线钢卷尺、钢锯、梯子、安全带、绳子、绳套、三脚架等。3.4施工前检查工作3.4.1制造厂的技术文件应齐全,主要包括合格证或质保书、产品说明书。3.4.2电缆是否完好。3.4.3施工工器具是否齐全。3.4.4施工环境是否存在不安全因素。4、主施工方案4.1电缆敷设的脚手架搭设符合规程、牢固可靠；桥架验收合格，其内部杂物清理干净；电缆按型号、规格到现场后，电缆堆放区域10米内无明火或易燃易爆物。4.2规划电缆敷设路线图（见附表1），根据路线图结合现场实际情况来安排部署人员到位。在电缆的起点和终点或者关键部位上安排专业电工操作，其他地方就由非电专业人员操作，由专业技术人员现场统一指挥。4.3作业人员全员必须接受施工技术交底并办理交底签证手续。4.4施工流程'电缆运输lun］机具布置［匚^|电缆盘布置、开盘检查:街头制作及附加安装［电缆敷设］＜=■「电缆展放;4.5根据现场情况，将电缆盘支放在距10KV高压总配电室250米处，电缆桥架每间隔3-4米布置一个水平电缆放线滑车（HCL型），弯道上固定一个转弯电缆放线滑车，调高处固定一个调高滑车（WX-150型）。另在现场增设两个脚手架，施工人员可以借助脚手架施工。4.6电缆敷设采用滑轮牵引，逐级敷设方式（见附表3）。电缆的牵引可分两级或多级牵引，由一根牵引绳做主牵引，控制电缆的主方向，根据现场情况，可增加副牵引。因现场不具备施工条件，主桥架至主装置楼桥架未沟通，至配电室部分的电缆暂存放在成品罐处，并做好电缆的防护工作。4.7在10KV电缆桥架与6KV电缆桥架搭接处，因电缆的弯曲半径小于电缆15倍直径，估在搭接处电缆敷设应留有余量，使其自然敷设在桥架外。5、技术、质量、安全要求5.1电缆敷设前参考电缆敷设明细表仔细校对电缆型号、规格，是否符合图纸要求。用摇表（2500V）测量，电缆绝缘电阻大于1兆欧。5.2在放线架处、各转角都需配备一台对讲机，以便随时联络。5.3搬运电缆时，不应使电缆松散及受伤，电缆盘应按电缆盘上箭头所指方向滚动。5.4在拆除原桥架盖板时应注意以下几点：5.4.1盖板不应存放在桥加上，防止因风力大，掉落砸伤人。5.4.2在摘除过道盖板时，过道处应有专人监护。5.4.3电缆敷设完毕后，应及时盖好盖板，并安装好卡扣。5.5电缆用人工牵引搬运，搬运人员要站在电缆的同一侧。电缆搬运时一定要听统一号令、统一步伐，速度要均匀，严禁奔跑。5.6垂直运输时电缆的前端要有绳索牵引以防止电缆突然坠落伤人。5.7展放过程中，要用放线架顺直展放，杜绝使电缆产生扭劲，每一处工作人员应严密监视电缆敷设情况，一旦有问题应立即停止牵引，并报告指挥、技术人员，待问题处理后，才继续展放。5.8电缆进入配电室内终端处时，要保证足够的预留长度。5.9电缆敷设完毕，应组织人力进行整理、固定。电缆弯曲半径不小于15倍电缆直径。5.10电缆敷设必须符合以下规定：有明显机械损伤的电缆严禁敷设，电缆敷设时，应防止电...
