大钢模板施工方案VIP免费

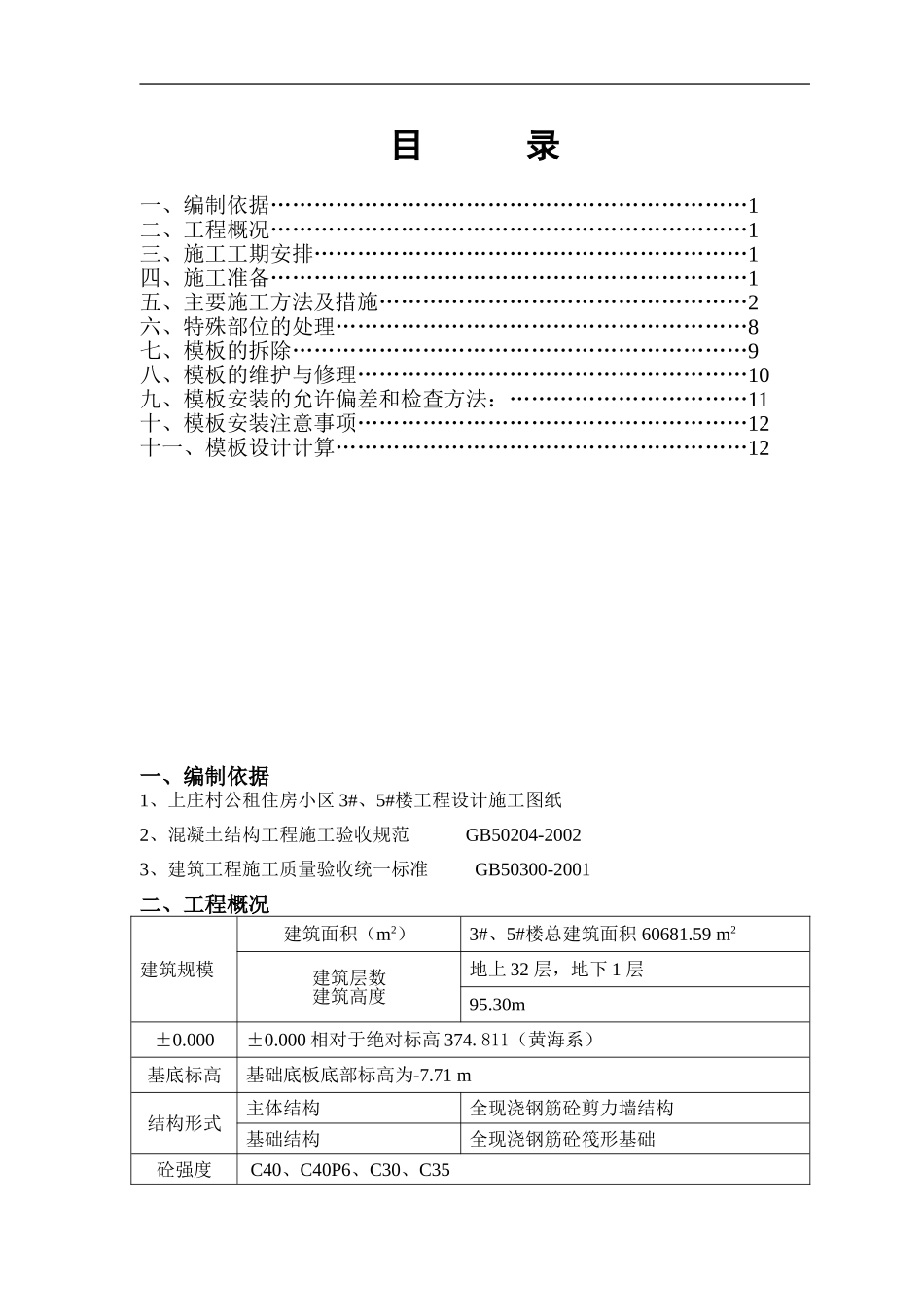

目录一、编制依据…………………………………………………………1二、工程概况…………………………………………………………1三、施工工期安排……………………………………………………1四、施工准备…………………………………………………………1五、主要施工方法及措施……………………………………………2六、特殊部位的处理…………………………………………………8七、模板的拆除………………………………………………………9八、模板的维护与修理………………………………………………10九、模板安装的允许偏差和检查方法：……………………………11十、模板安装注意事项………………………………………………12十一、模板设计计算…………………………………………………12一、编制依据1、上庄村公租住房小区3#、5#楼工程设计施工图纸2、混凝土结构工程施工验收规范GB50204-20023、建筑工程施工质量验收统一标准GB50300-2001二、工程概况建筑规模建筑面积（m2）3#、5#楼总建筑面积60681.59m2建筑层数建筑高度地上32层，地下1层95.30m±0.000±0.000相对于绝对标高374.811（黄海系）基底标高基础底板底部标高为-7.71m结构形式主体结构全现浇钢筋砼剪力墙结构基础结构全现浇钢筋砼筏形基础砼强度C40、C40P6、C30、C35中国核工业第二二建设有限公司上庄村公租住房小区3#、5#楼钢模板施工方案钢筋保护层基础底板40mm且不小于纵筋直径墙体地下室外墙外侧30mm其它15mm楼板15mm梁25mm建筑物抗震抗震设防烈度8度抗震等级一级结构断面尺寸±0.000以下墙体厚度200㎜、250㎜、300㎜±0.000以上墙体厚度200㎜、250㎜、300㎜基础底板厚度250㎜、800㎜、1500㎜±0.000以下楼板厚度200㎜±0.000以上楼板厚度100㎜、120㎜标准层层高2.90m三、施工工期安排1、工期要求：主体结构计划封顶日期为：2013年2月5日。四、施工准备4.1、技术准备a.熟悉审查图纸。b.拟采用的模板体系的资料收集。4.2、机具准备压刨、平刨、电锯、砂轮机、手提电锯、手提电刨、冲击钻、手枪钻、无齿锯、电焊机、角磨机。4.3、材料准备各结构部位拟采用的模板见下表：序号使用部位选用模板及支撑体系配模数量1楼板净面板、主楞100×100mm木方;次楞50×100㎜方木，支撑为Ф48钢管配备三层2地上86系列拼装式大模板，自稳钢支架体系配备整层第1页共19页中国核工业第二二建设有限公司上庄村公租住房小区3#、5#楼钢模板施工方案3楼梯定型钢制踏步梯段配备一层10mm净面板、86系列6mm全钢大模板、100×100㎜,、50×100mm方木，U型托φ48×3.5mm钢管及扣件等。4.4、隔离剂选用本工程大模板隔离剂采用机油，顶板及梁采用脱模剂。五、主要施工方法及措施5.1流水段划分本工程3#、5#楼3层以上结构工程施工，分别划分为2个流水段，流水方向为东西两段，不能流水处增配新模板。变截面处换角模（本工程共3个截面分别为1-5、6-19、20-32层）。内外墙模板配置高度为2820㎜.5.2模板设计5.2.1根据本工程层高特点,选用86系列拼装式全钢大模板。拼装式大钢模板由面板（标准板）、阴角、阳角、异型板、支撑系统、操作平台及其它辅助配件等组成，具体见附图。组合式大钢模板（1）面板板面是直接与混凝土接触的部分，要求表面平整，拼缝严密，且要有良好的强度及刚度；面板选用6mm厚整块刚面板拼焊而成，这种面板具有良好的强度和刚度，能承受较大的混凝土侧压力及其它施工荷载，重复利用率高，一般周转次数在400次以上。另外，由于钢板面平整光洁，耐磨性好，易于清理，这些均有利于提高清水混凝土表面的质量。第2页共19页中国核工业第二二建设有限公司上庄村公租住房小区3#、5#楼钢模板施工方案（2）背楞背楞是面板的支承骨架，通常由横肋、竖肋组成，直接承受面板传来的荷载。竖肋一般选用【8#槽钢，间距为300～350㎜；加强背楞采用【10#槽钢，并纵向设置三道；竖肋与板面之间用断续焊焊点间距在20㎝以内，横肋与竖肋之间采用钩头卡具连接以便于拆卸改装。（3）、支撑系统支撑系统的单个组成单元由横向及斜向两根杆件与大模板形成一个三角支撑架，每块大模板上一般设2～3个支撑架，形成单块大模板的支撑体系。支撑架较常见的有两种类型，一...
