大钢模施工方案VIP免费

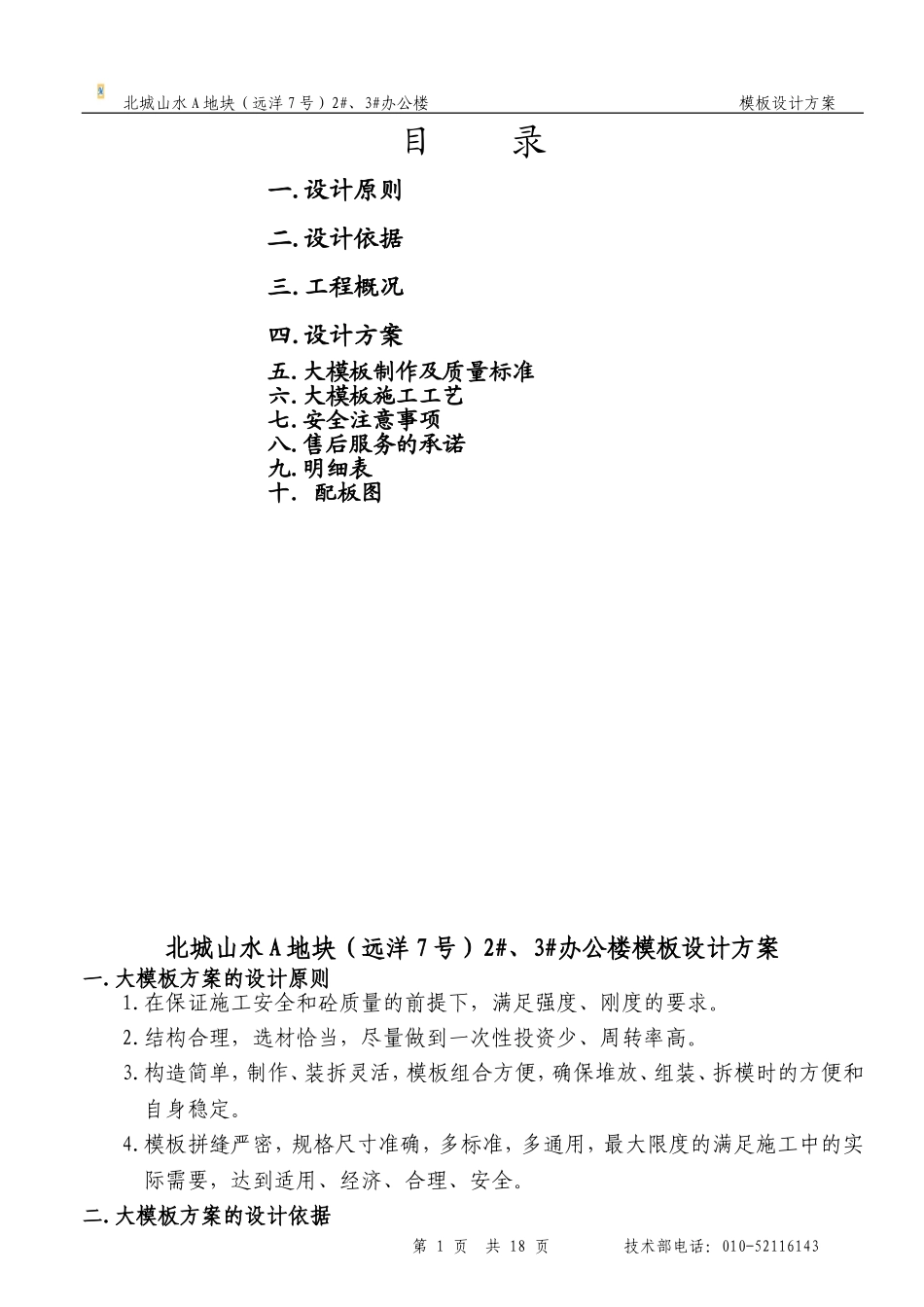

大钢模施工方案_第1页
1/18

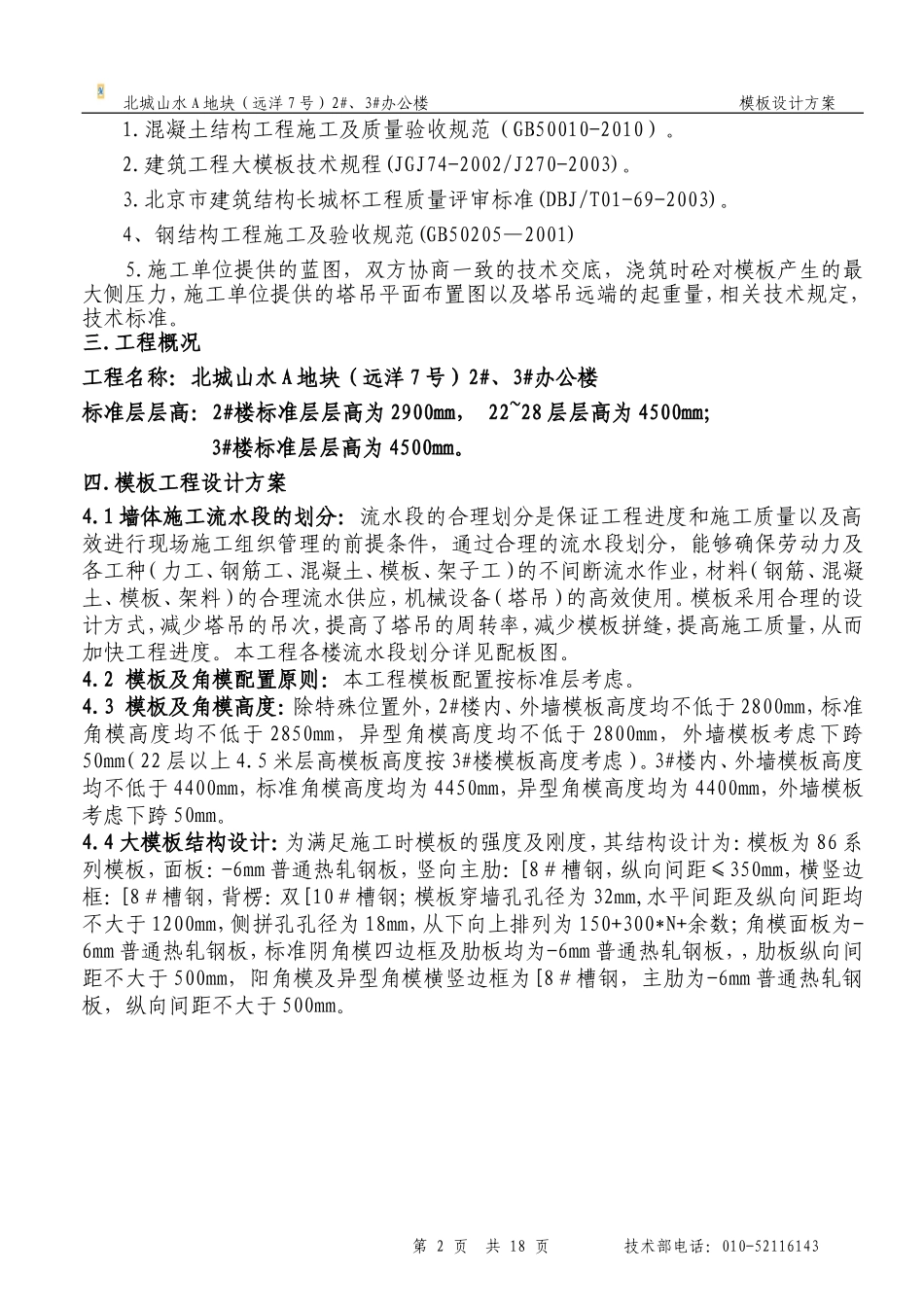

大钢模施工方案_第2页
2/18

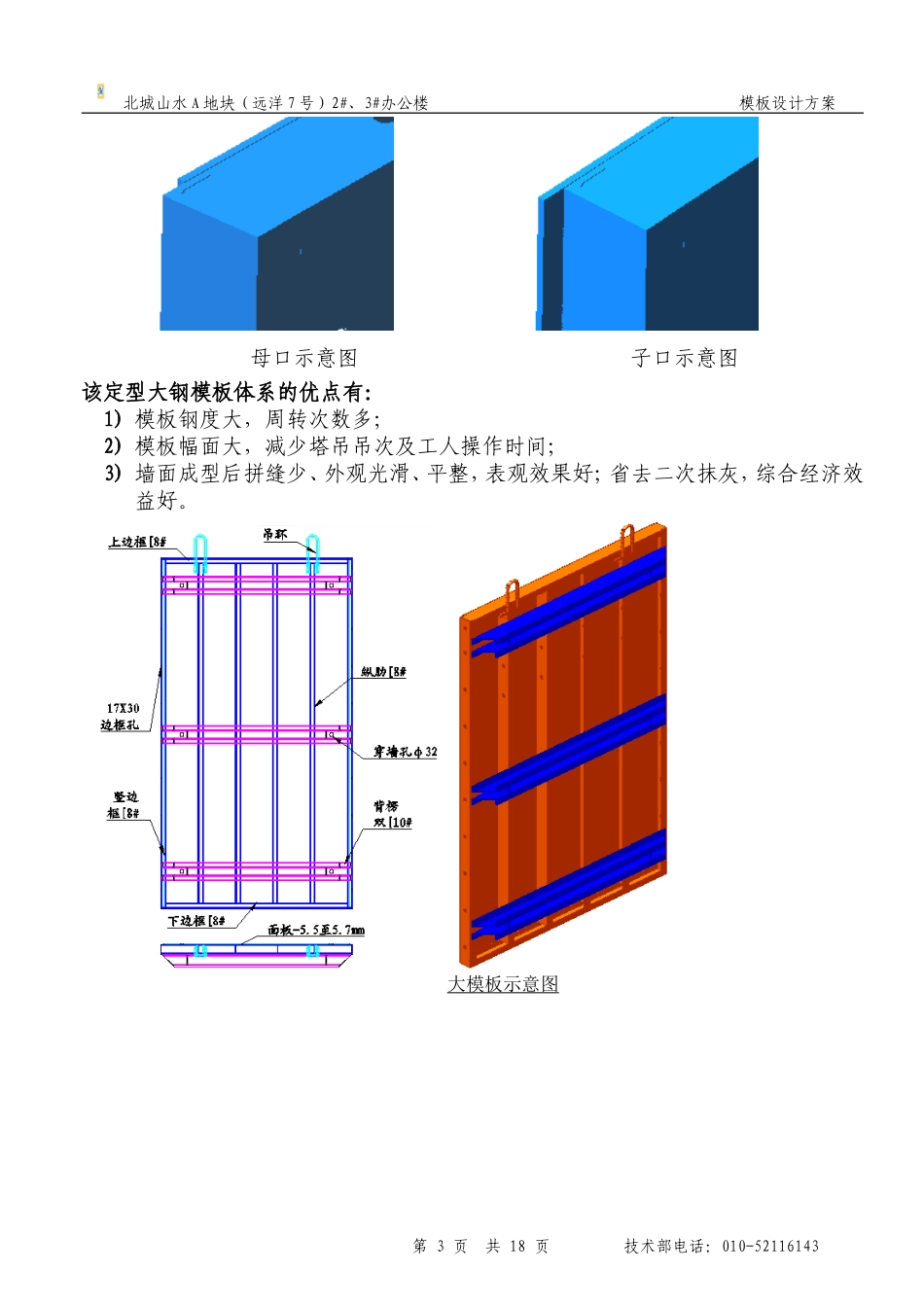

大钢模施工方案_第3页
3/18
北城山水A地块(远洋7号)2#、3#办公楼模板设计方案目录一.设计原则二.设计依据三.工程概况四.设计方案五.大模板制作及质量标准六.大模板施工工艺七.安全注意事项八.售后服务的承诺九.明细表十.配板图北城山水A地块(远洋7号)2#、3#办公楼模板设计方案一.大模板方案的设计原则1.在保证施工安全和砼质量的前提下,满足强度、刚度的要求。2.结构合理,选材恰当,尽量做到一次性投资少、周转率高。3.构造简单,制作、装拆灵活,模板组合方便,确保堆放、组装、拆模时的方便和自身稳定。4.模板拼缝严密,规格尺寸准确,多标准,多通用,最大限度的满足施工中的实际需要,达到适用、经济、合理、安全。二.大模板方案的设计依据第1页共18页技术部电话:010-52116143北城山水A地块(远洋7号)2#、3#办公楼模板设计方案1.混凝土结构工程施工及质量验收规范(GB50010-2010)。2.建筑工程大模板技术规程(JGJ74-2002/J270-2003)。3.北京市建筑结构长城杯工程质量评审标准(DBJ/T01-69-2003)。4、钢结构工程施工及验收规范(GB50205—2001)5.施工单位提供的蓝图,双方协商一致的技术交底,浇筑时砼对模板产生的最大侧压力,施工单位提供的塔吊平面布置图以及塔吊远端的起重量,相关技术规定,技术标准。三.工程概况工程名称:北城山水A地块(远洋7号)2#、3#办公楼标准层层高:2#楼标准层层高为2900mm,22~28层层高为4500mm;3#楼标准层层高为4500mm。四.模板工程设计方案4.1墙体施工流水段的划分:流水段的合理划分是保证工程进度和施工质量以及高效进行现场施工组织管理的前提条件,通过合理的流水段划分,能够确保劳动力及各工种(力工、钢筋工、混凝土、模板、架子工)的不间断流水作业,材料(钢筋、混凝土、模板、架料)的合理流水供应,机械设备(塔吊)的高效使用。模板采用合理的设计方式,减少塔吊的吊次,提高了塔吊的周转率,减少模板拼缝,提高施工质量,从而加快工程进度。本工程各楼流水段划分详见配板图。4.2模板及角模配置原则:本工程模板配置按标准层考虑。4.3模板及角模高度:除特殊位置外,2#楼内、外墙模板高度均不低于2800mm,标准角模高度均不低于2850mm,异型角模高度均不低于2800mm,外墙模板考虑下跨50mm(22层以上4.5米层高模板高度按3#楼模板高度考虑)。3#楼内、外墙模板高度均不低于4400mm,标准角模高度均为4450mm,异型角模高度均为4400mm,外墙模板考虑下跨50mm。4.4大模板结构设计:为满足施工时模板的强度及刚度,其结构设计为:模板为86系列模板,面板:-6mm普通热轧钢板,竖向主肋:[8#槽钢,纵向间距≤350mm,横竖边框:[8#槽钢,背楞:双[10#槽钢;模板穿墙孔孔径为32mm,水平间距及纵向间距均不大于1200mm,侧拼孔孔径为18mm,从下向上排列为150+300*N+余数;角模面板为-6mm普通热轧钢板,标准阴角模四边框及肋板均为-6mm普通热轧钢板,,肋板纵向间距不大于500mm,阳角模及异型角模横竖边框为[8#槽钢,主肋为-6mm普通热轧钢板,纵向间距不大于500mm。第2页共18页技术部电话:010-52116143北城山水A地块(远洋7号)2#、3#办公楼模板设计方案母口示意图子口示意图该定型大钢模板体系的优点有:1)模板钢度大,周转次数多;2)模板幅面大,减少塔吊吊次及工人操作时间;3)墙面成型后拼缝少、外观光滑、平整,表观效果好;省去二次抹灰,综合经济效益好。大模板示意图第3页共18页技术部电话:010-52116143北城山水A地块(远洋7号)2#、3#办公楼模板设计方案大模板组装示意图注:模板高度大于3米的模板无支腿4.5阴、阳角节点处理4.5.1拼缝处搭接形式:角模与模板间拼缝采用企口搭接方式,可以很好的防止拼缝处漏浆及错台现象。4.5.2阴角模与模板接口处理:为防止阴角模向墙内倾斜,用小钩栓将阴角模拉结,并固定于两侧大模板上,可防止阴角模错位,拆模后墙体表面均较平滑,不需进行特别处理。第4页共18页技术部电话:010-52116143北城山水A地块(远洋7号)2#、3#办公楼模板设计方案阴角模示意图阴角模支模示意图第5页共18页技术部电话:010-52116143北城山水A地块(远洋7号)2#、3#办公楼模板设计方案勾头螺栓、阴角压槽节点放大图4.5.3阳角模与模板接...
