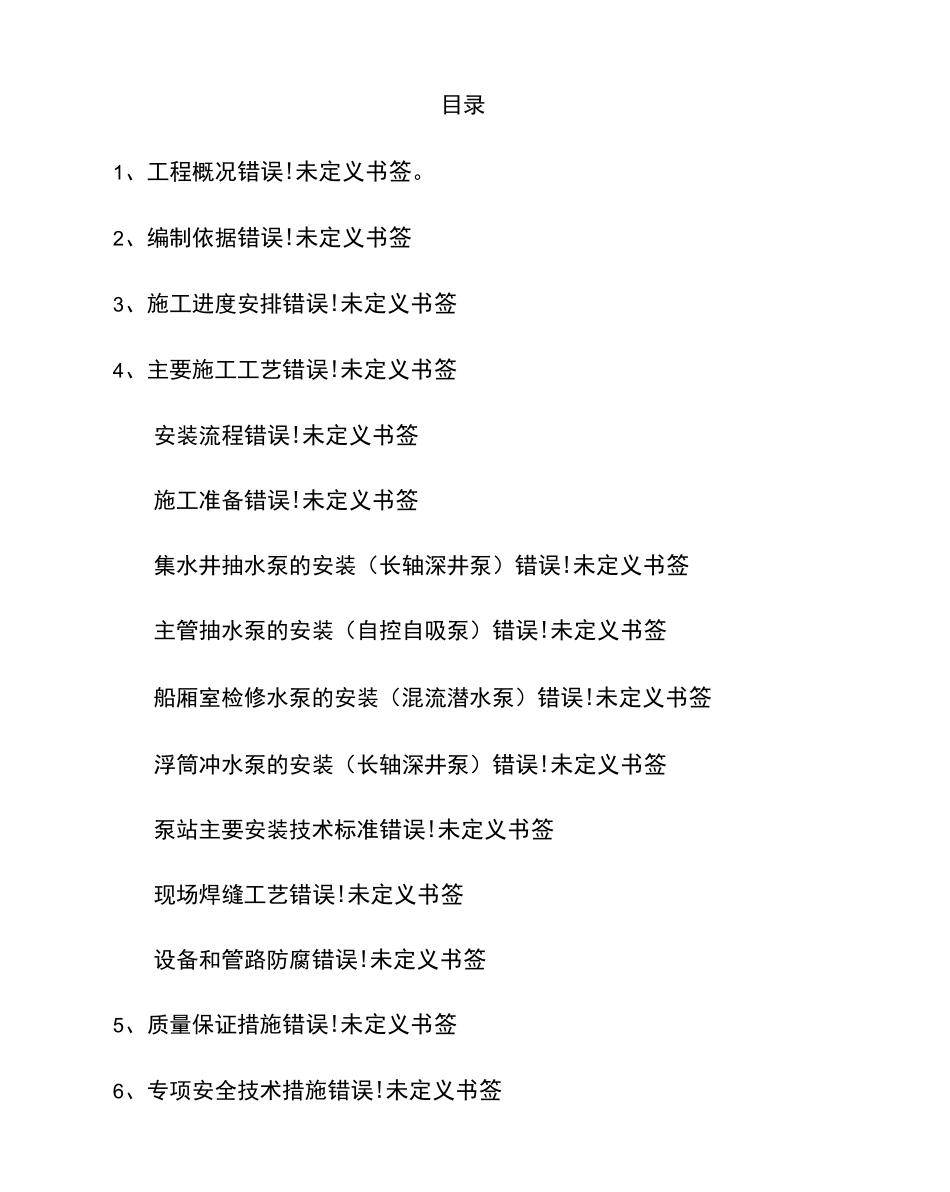

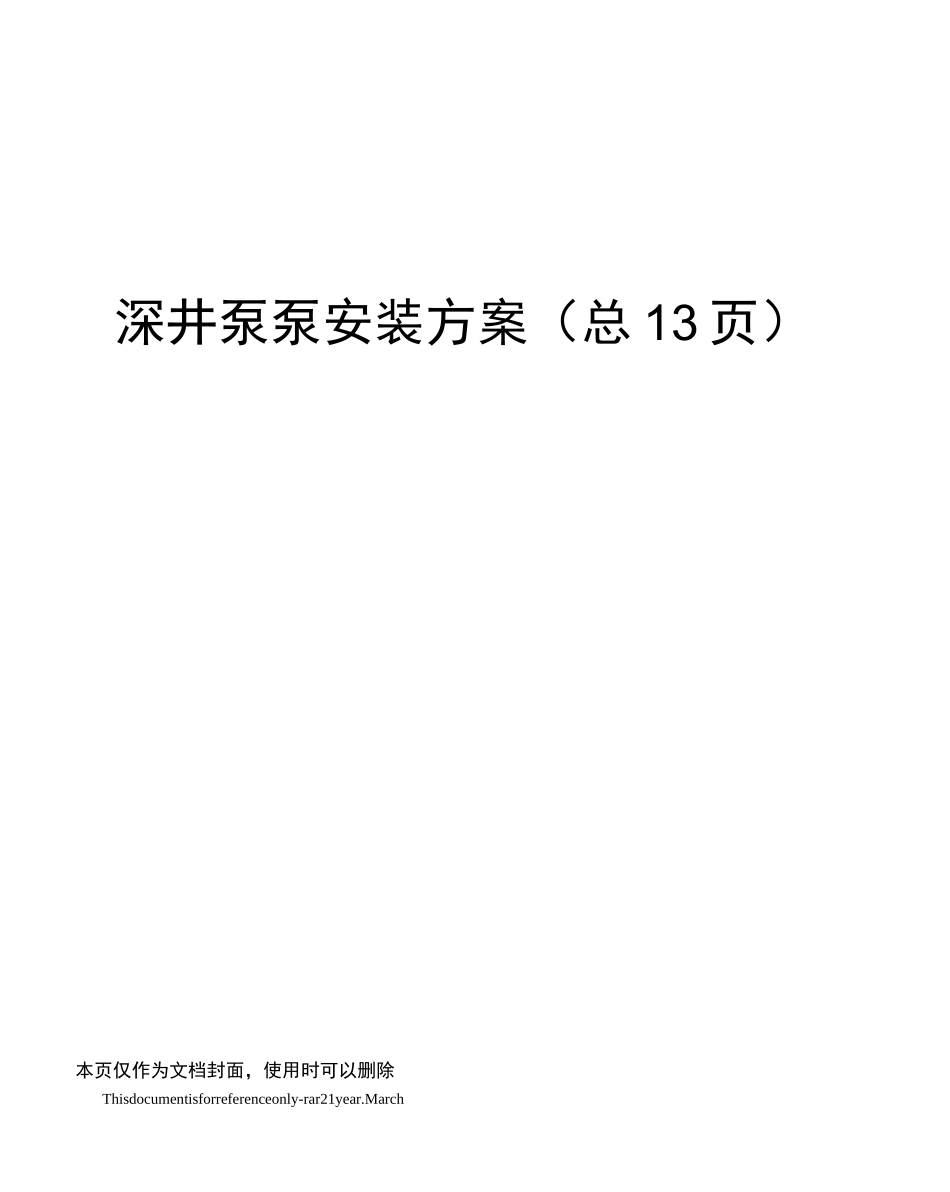

深井泵泵安装方案（总13页）本页仅作为文档封面，使用时可以删除Thisdocumentisforreferenceonly-rar21year.March目录1、工程概况错误!未定义书签。2、编制依据错误!未定义书签3、施工进度安排错误!未定义书签4、主要施工工艺错误!未定义书签安装流程错误!未定义书签施工准备错误!未定义书签集水井抽水泵的安装（长轴深井泵）错误!未定义书签主管抽水泵的安装（自控自吸泵）错误!未定义书签船厢室检修水泵的安装（混流潜水泵）错误!未定义书签浮筒冲水泵的安装（长轴深井泵）错误!未定义书签泵站主要安装技术标准错误!未定义书签现场焊缝工艺错误!未定义书签设备和管路防腐错误!未定义书签5、质量保证措施错误!未定义书签6、专项安全技术措施错误!未定义书签1、工程概况在景洪水力升船机中，共布置有6台水泵：上闸首▽平台设计有两台长轴深井泵，作为浮筒充水装置使用。下闸首▽平台设计有一台混流式潜水泵，作为船廂池检修时的排水装置使用。下游阀室▽平面设讣有一台自控自吸泵，作为主管检修抽水泵使用。下游阀室集水井设计有两台长轴深井泵，作为下游阀室集水井抽水泵使用。六台泵站共计工程量29112kg,详见表1。表1泵站安装工程量清单序号名称型号数量(套)单重(Kg)总重(Kg)附件(Kg)安装位置1长轴深井泵400JC/K440-202256051203038▽平台2混流式潜水泵SMC-SMF-700112950129501780▽平台3自控自吸泵250WFB-AD3116791679115▽平面4长轴深井泵350JC/K300-45219503900541▽平台合计：2。9112kg注；表中的附件包括泵站的蝶阀、法兰、基础板、螺栓等2、编制依据景洪水电站通航建筑物土建、金结及机电设备安装工程招标文件(JH/C4-A)景洪水电站通航建筑物土建、金结及机电设备安装工程投标文件(JH/C4-A)。下游阀室集水井抽水泵及管路布置图(ND62-KM347-0944-52-33)船厢室检修抽水泵、拦污栅及管路布置图(ND62-KM347-0944-52-34)主管检修泵及管路布置图(ND62KM34709445235)浮筒充水泵及管路布置图（ND62-KM347-0944-52-36）《压缩机、风机、泵、空气分离安装工程施工及验收规范》TJ231泵制造厂家技术文件资料、3.施工进度安排六台泵站及其附件已到货，各施工部位逐步开展清理工作，计划于2010年9月中旬开始安装工作，计划工期35天，预计2010年10月中旬全部完成安装。4、主要施工工艺安装流程：施工准备一泵安装（包括泵体、扬水管、泵座及动力系统安装）一管路连接一电控柜安装及电气接线一整体调试施工准备4.2.1施工方案通过审核后，对施工人员进行技术交底。4.2.2清理施工部位的杂物、积水、淤泥、搭建可靠的施工平台.作好防护措施,准备电源、照明设备，具备施工条件。4.2.3清点设备及附件是否齐全、完好，做好开箱验收及领取记录。4.2.4设备运输及存放泵各分部及附件领取后制定专人保管，指定专门存放地点，各泵分批运输，分类保管，避免混淆。⑴上闸首的浮筒充水泵单重2560kg,共有两套，总重5120kg（不包括附件），拟釆用12t平板拖车运输到EL614坝面2*160t桥机吊装区域内，用2*160t桥机可以直接吊装到平台安装。⑵船厢室抽水泵单重12950kg（不包括附件），共计一套，由于是分部到货（泵分为支撑管、下筒体1、下同体2和泵体四大部分），采用12t平板拖车运输，设备从设备库运到EL547通道，用25t汽车吊将泵站各部分分别吊装到EL553平台，用下闸首200t桥机转运，由于泵安装位置位于200t桥机上游轨道的正下方，用200t桥机不能直接摆放到位，在吊装过程中需采用5t的葫芦及三角架工装配合就位安装。⑶下游阀室内的集水井抽水泵单重1950kg,总重3900kg（不包括附件），分部到货（泵分为泵体部分、扬水管部分、泵座部分和动力系统），釆用5t平板拖车将泵各部分运输到547平台后，用汽车吊将各部分吊装到下闸首200t桥机作业区域，然后用下闸首200t桥机吊装到下游阀室，用下游阀室20t桥机配合安装。由于集水井的安装位置在20t桥机作业区域边上，不能直接吊装到位，需采用一台3t葫芦和三角架工装配合安装。（4）下游阀室内的主管检修泵的运输和吊装过程同上。（5）设备在运输和存放工程中要做好防雨、防潮措施，运输时要做好可靠的固定4.2.5人员配备,见下表2：表2人员配备序号工种数量1锚工22起重工...
