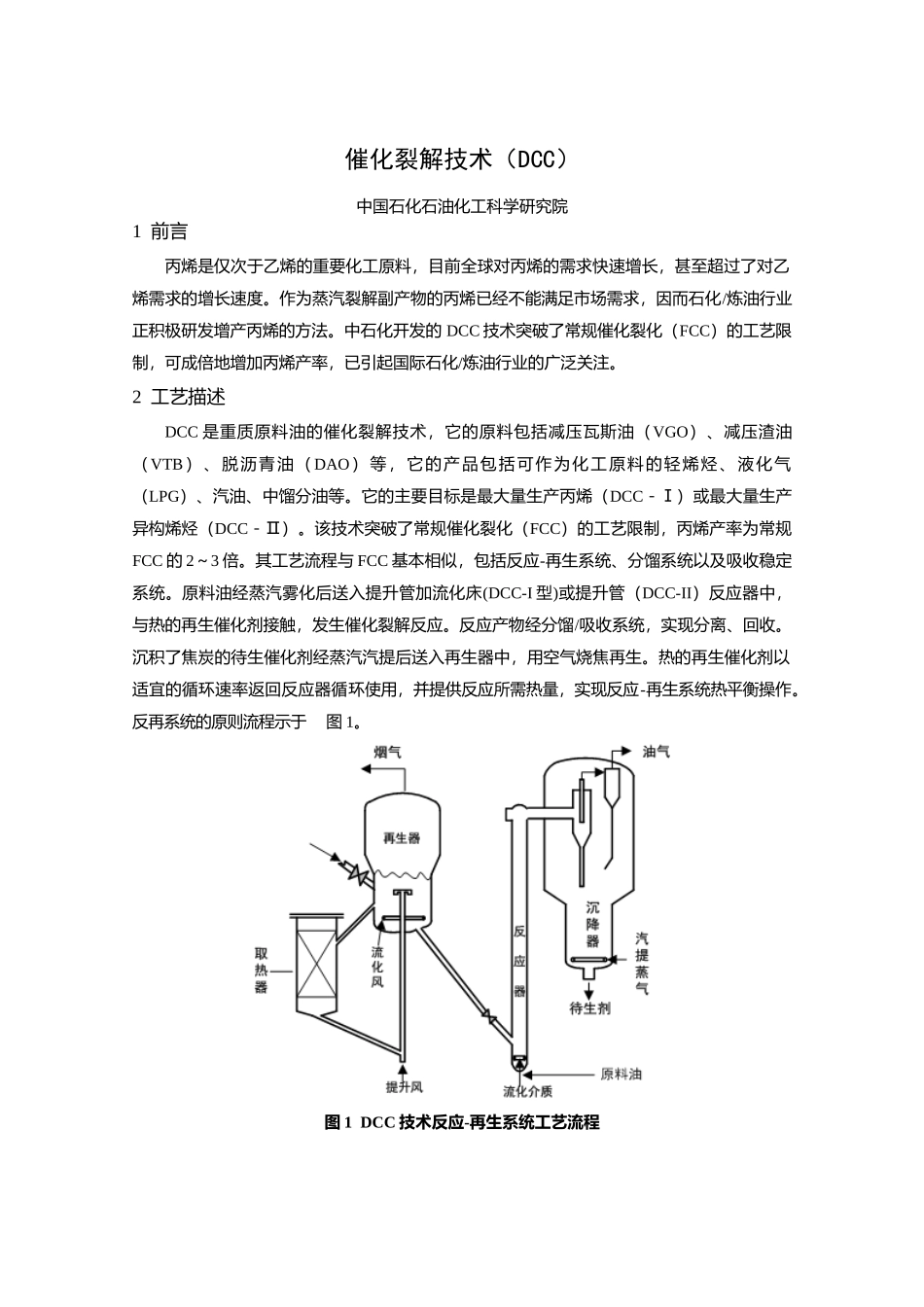

催化裂解技术（DCC）中国石化石油化工科学研究院1前言丙烯是仅次于乙烯的重要化工原料，目前全球对丙烯的需求快速增长，甚至超过了对乙烯需求的增长速度。作为蒸汽裂解副产物的丙烯已经不能满足市场需求，因而石化/炼油行业正积极研发增产丙烯的方法。中石化开发的DCC技术突破了常规催化裂化（FCC）的工艺限制，可成倍地增加丙烯产率，已引起国际石化/炼油行业的广泛关注。2工艺描述DCC是重质原料油的催化裂解技术，它的原料包括减压瓦斯油（VGO）、减压渣油（VTB）、脱沥青油（DAO）等，它的产品包括可作为化工原料的轻烯烃、液化气（LPG）、汽油、中馏分油等。它的主要目标是最大量生产丙烯（DCC－Ⅰ）或最大量生产异构烯烃（DCC－Ⅱ）。该技术突破了常规催化裂化（FCC）的工艺限制，丙烯产率为常规FCC的2～3倍。其工艺流程与FCC基本相似，包括反应-再生系统、分馏系统以及吸收稳定系统。原料油经蒸汽雾化后送入提升管加流化床(DCC-I型)或提升管（DCC-II）反应器中，与热的再生催化剂接触，发生催化裂解反应。反应产物经分馏/吸收系统，实现分离、回收。沉积了焦炭的待生催化剂经蒸汽汽提后送入再生器中，用空气烧焦再生。热的再生催化剂以适宜的循环速率返回反应器循环使用，并提供反应所需热量，实现反应-再生系统热平衡操作。反再系统的原则流程示于图1。图1DCC技术反应-再生系统工艺流程第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页3技术特点图2DCC装置及其联合体的流程简图3.1技术优势及特点·DCC装置的反应系统有流化床（DCC-I型，最大量丙烯操作模式）或提升管（DCC-II，最大量异构烯烃操作模式）两种型式，可以加工多种重质原料，并特别适宜加工石蜡基原料，丙烯产率可达20wt％。所产汽油可作高辛烷值汽油组分，中馏分油可作燃料油组分。·使用配套的、有专利权的催化剂，反应温度高于常规FCC，但远低于蒸汽裂解。·操作灵活，可通过改变操作参数转变DCC运行模式。·该工艺过程虽有大量气体产物，但仍可采用分馏/吸收系统，实现产品的分离，回收，而不需用蒸汽裂解制乙烯工艺中所使用的深冷分离。·烯烃产品中的杂质含量低，不需要加氢精制。DCC主要设备和工艺参数的特点及与FCC的比较列于表1，DCC装置的配置见图2。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页表1DCC和常规FCC的对比工艺名称常规FCCDCC原料油重油重油，最好是石蜡基重油催化剂各种类型的Y型分子筛催化剂改性五元环沸石催化剂装置反应器提升管提升管和/或床层再生器基准相同主分馏塔基准高气/液比稳定塔/吸收塔基准较大压缩机基准较大操作条件反应温度基准基准+30~50℃再生温度基准相同剂油比基准1.5~2倍停留时间基准较长油气分压基准较低雾化蒸汽量基准较多3.2性能指标裂解反应中的一个重要参数是反应温度。DCC采用配套的专用催化剂，可降低裂解反应所需要的能量，故所需反应温度比蒸汽裂解低得多。DCC的反应温度随原料的裂化性能和所需产品分布而变化，一般适宜的温度为520～580℃，其中DCC-Ⅰ模式取高限，DCC-Ⅱ模式取低限。原料的裂化性能对反应参数和产品产率有显著影响，高K值和高氢含量原料的低碳烯烃产率较高。几种典型原料按DCC-Ⅰ和DCC-Ⅱ模式运行的烯烃产率分别列于表2和3。表2不同原料DCC-Ⅰ的低碳烯烃产率编号1234原料石蜡基VGO石蜡基VGO+渣油中间基VGO+DAO环烷基VGO密度，g/cm30.84490.86210.90850.9249K值12.712.612.011.4H，wt%14.2313.6212.5212.24烯烃产率，wt%乙烯5.83.63.53.6丙烯23.722.918.313.2丁烯17.817.414.010.6表3不同原料DCC-Ⅱ的低碳烯烃产率第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页编号1234原料石蜡基VGO石蜡基VGO+渣油中间基VGO+DAO环烷基VGO密度，g/cm30.85790.89380.89830.9249K值12.412.512.011.4H,wt%13.4512.8912.6312.24烯烃产率,wt%丙烯14.311.812.57.9异丁烯6.15.34.63.5异戊烯6.85.55.84.13.3安全环保DCC装置在生产过程产生的污水、废气、废渣、粉尘、噪音等与常规催化裂化装置的相当，采取的治理措施相似。4催...
