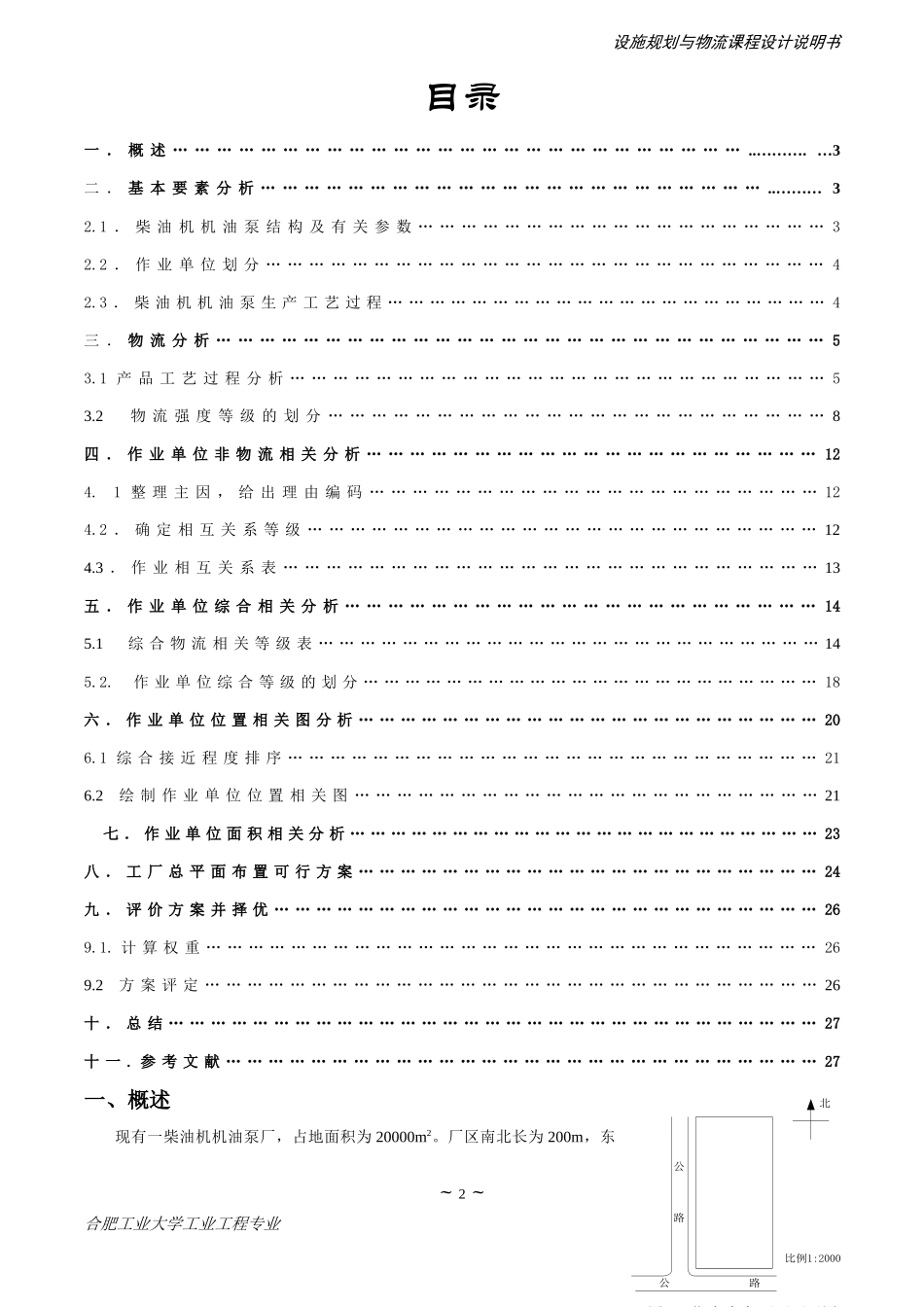

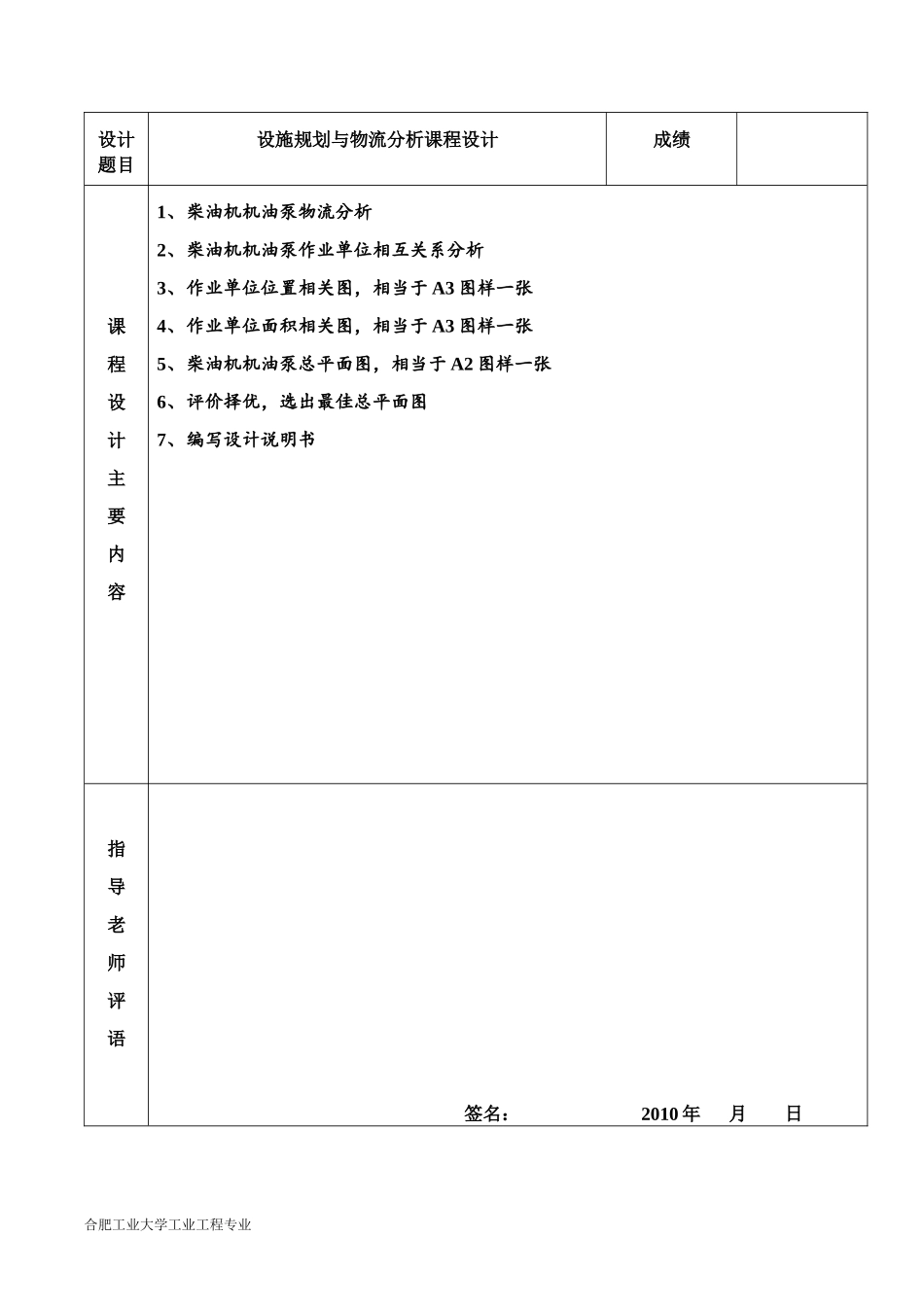

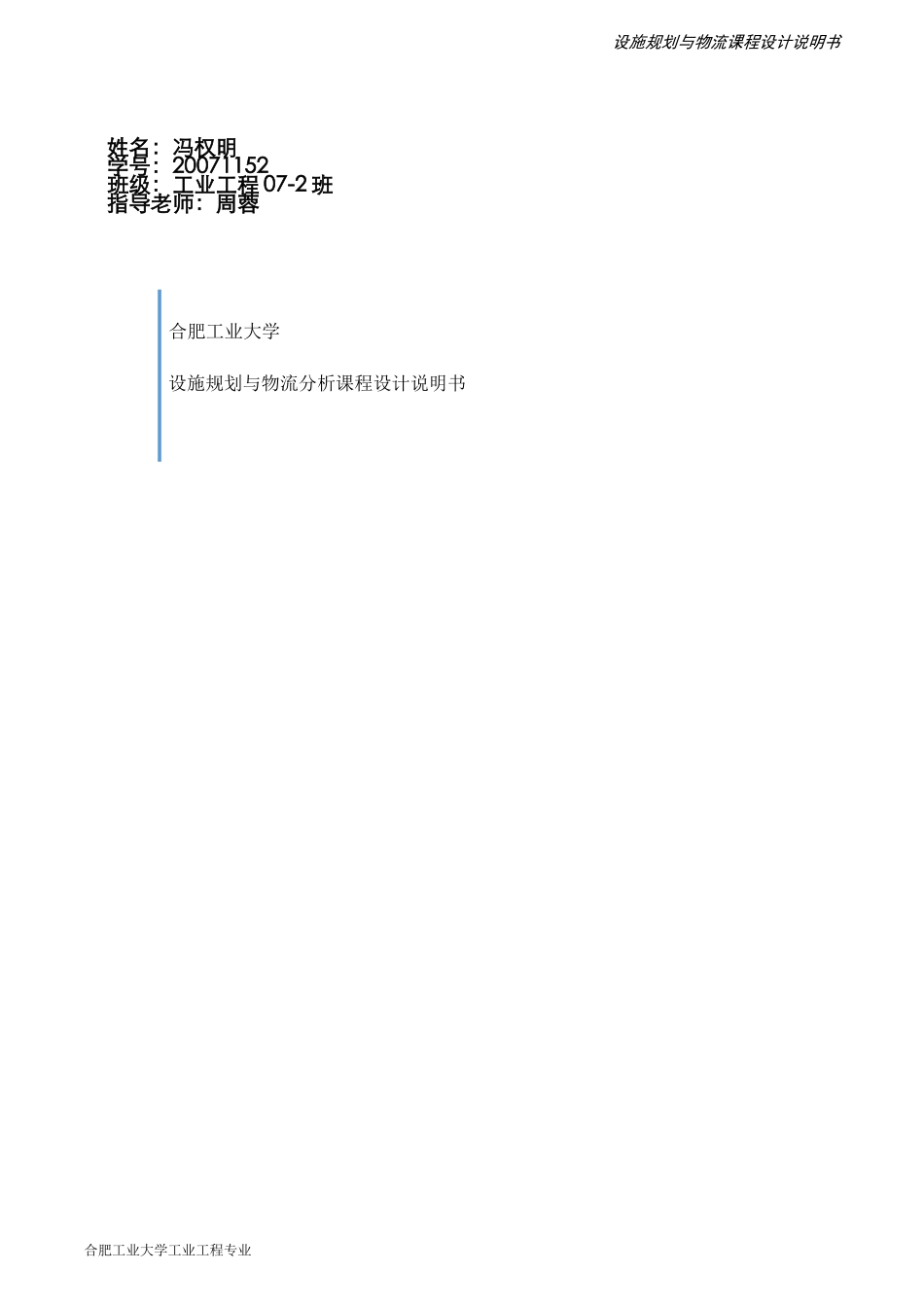

设施规划与物流课程设计说明书合肥工业大学工业工程专业姓名：冯权明学号：20071152班级：工业工程07-2班指导老师：周蓉合肥工业大学设施规划与物流分析课程设计说明书设计题目设施规划与物流分析课程设计成绩课程设计主要内容1、柴油机机油泵物流分析2、柴油机机油泵作业单位相互关系分析3、作业单位位置相关图，相当于A3图样一张4、作业单位面积相关图，相当于A3图样一张5、柴油机机油泵总平面图，相当于A2图样一张6、评价择优，选出最佳总平面图7、编写设计说明书指导老师评语签名：2010年月日合肥工业大学工业工程专业公路公路北比例1:2000图4-1柴油机机油泵厂厂区图图1.1柴油机机泵厂厂区图设施规划与物流课程设计说明书目录一．概述……………………………………………………………………..……….…3二．基本要素分析……………………………………………………………..………32.1．柴油机机油泵结构及有关参数…………………………………………………32.2．作业单位划分……………………………………………………………………42.3．柴油机机油泵生产工艺过程………………………………………………………4三．物流分析…………………………………………………………………………53.1产品工艺过程分析…………………………………………………………………53.2物流强度等级的划分……………………………………………………………8四．作业单位非物流相关分析………………………………………………………124.1整理主因，给出理由编码………………………………………………………124.2．确定相互关系等级………………………………………………………………124.3．作业相互关系表…………………………………………………………………13五．作业单位综合相关分析…………………………………………………………145.1综合物流相关等级表………………………………………………………………145.2.作业单位综合等级的划分…………………………………………………………18六．作业单位位置相关图分析…………………………………………………………206.1综合接近程度排序…………………………………………………………………216.2绘制作业单位位置相关图…………………………………………………………21七．作业单位面积相关分析……………………………………………………………23八．工厂总平面布置可行方案…………………………………………………………24九．评价方案并择优……………………………………………………………………269.1.计算权重……………………………………………………………………………269.2方案评定……………………………………………………………………………26十．总结…………………………………………………………………………………27十一.参考文献…………………………………………………………………………27一、概述现有一柴油机机油泵厂，占地面积为20000m2。厂区南北长为200m，东~2~合肥工业大学工业工程专业设施规划与物流课程设计说明书西宽为100m，所处地理位置如图1.1所示。该厂职工人数300人，计划改建成年产10000件柴油机机油泵的生产厂，需要完成工厂总平面布置设计。二、基本要素分析2.1．柴油机机油泵结构及有关参数柴油机机油泵厂零件共有23种，最终我的任务是完成8种自制件和总外购件，每个零、组件的名称、材料、单件重量及年需求量如下表2.1所示：表2.1零件明细表工厂名称：柴油机机油泵厂共1页产品名称柴油机机油泵产品代号2B计划年产量10000件第1页序号零件名称零件代号自制外购材料总计划需求量零件图号形状尺寸单件重量(kg)说明1泵体√HT2001000013后泵盖√HT200100000.424从动齿轮√45100000.35齿轮轴√45100000.5510前套√ZQSn5-5-5100000.00516轴套√粉末冶金200000.0117从动轴√35100000.2522弹簧Ф1.8×11.6×74√65Mn100000.01总外购件√编制（日期）审核（日期）~3~合肥工业大学工业工程专业设施规划与物流课程设计说明书2.2．作业单位划分，如下表所示表2.2作业单位建筑物汇总表共1页第1页序号作业单位名称用途建筑面积(m2)...
