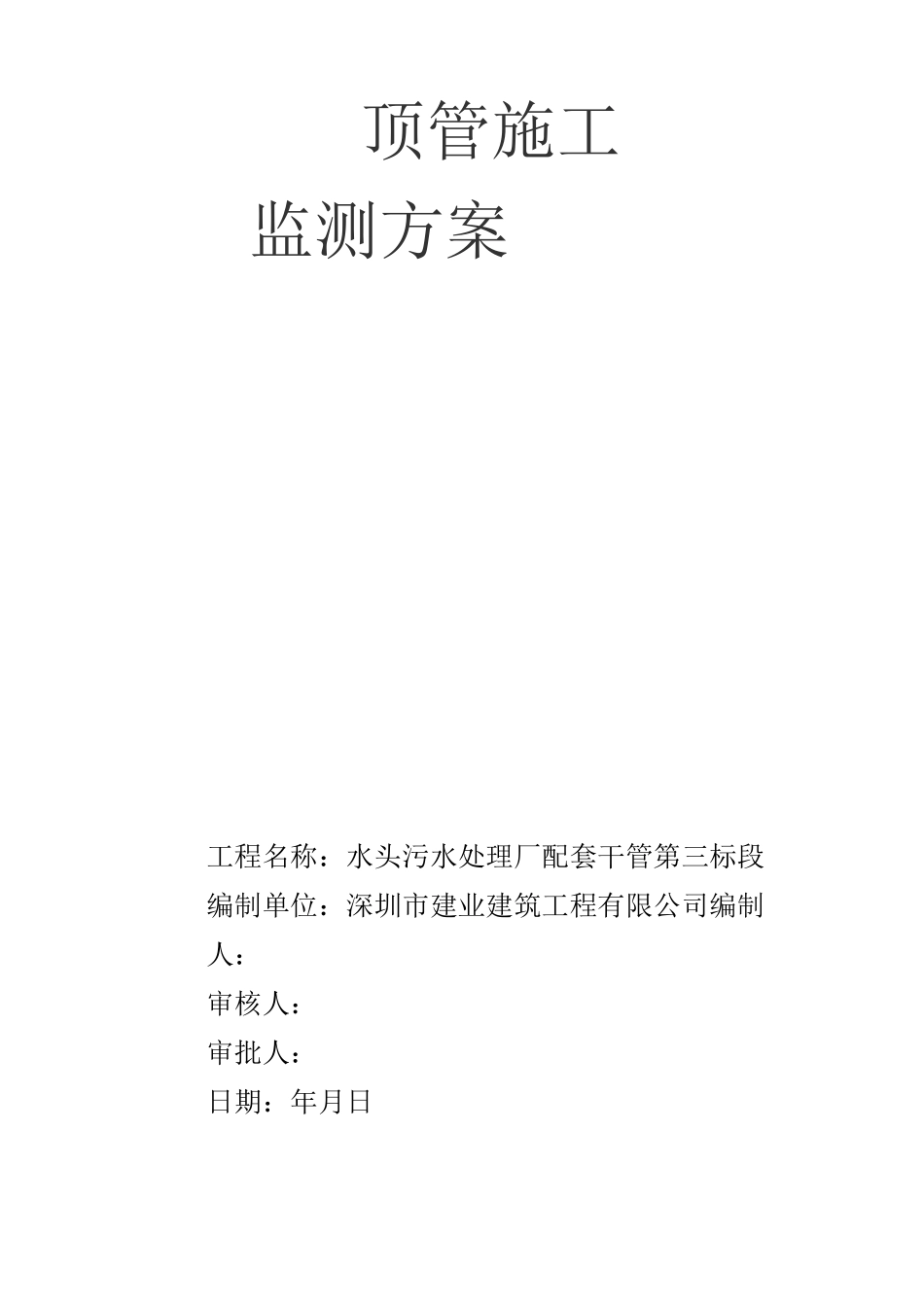

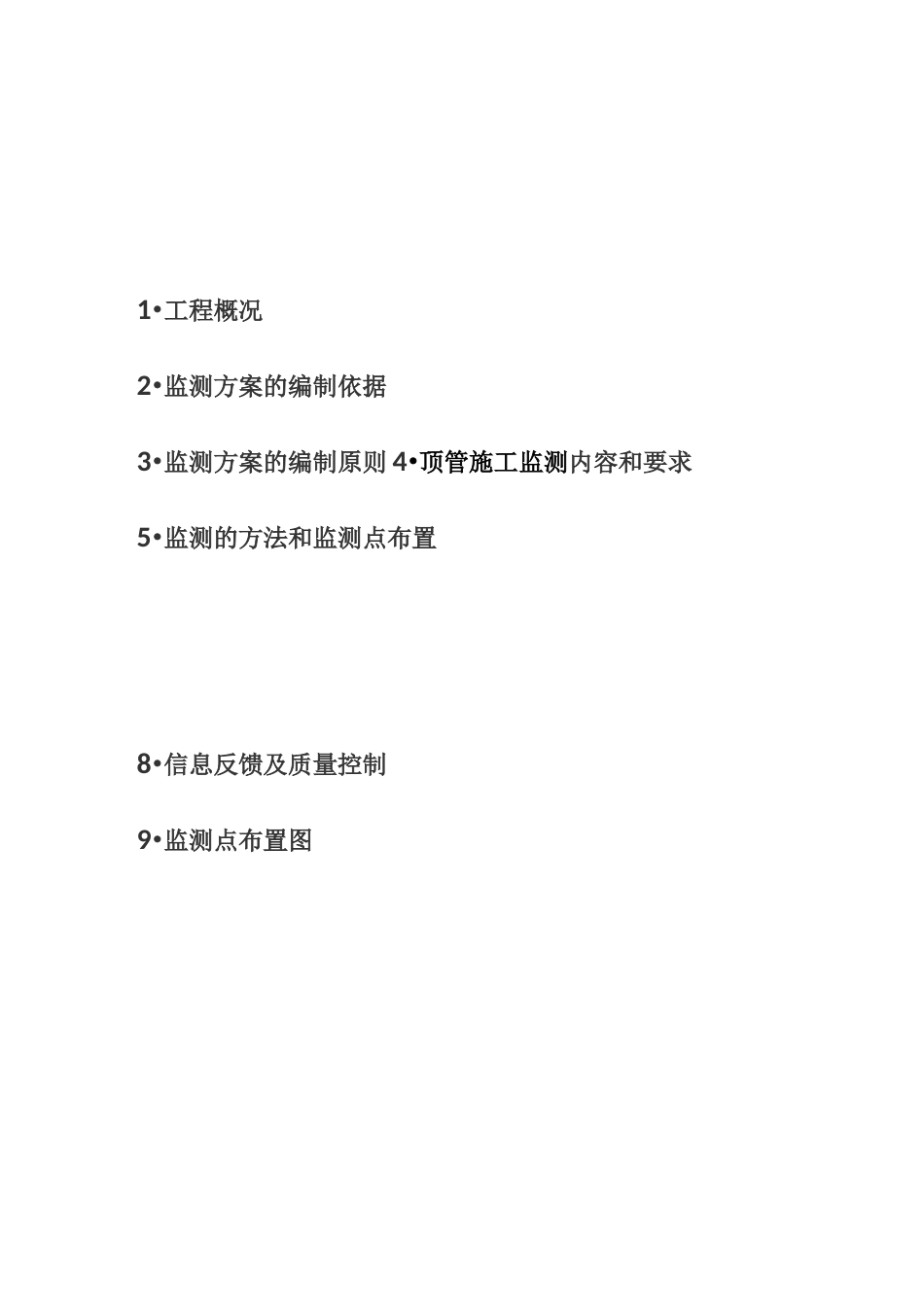

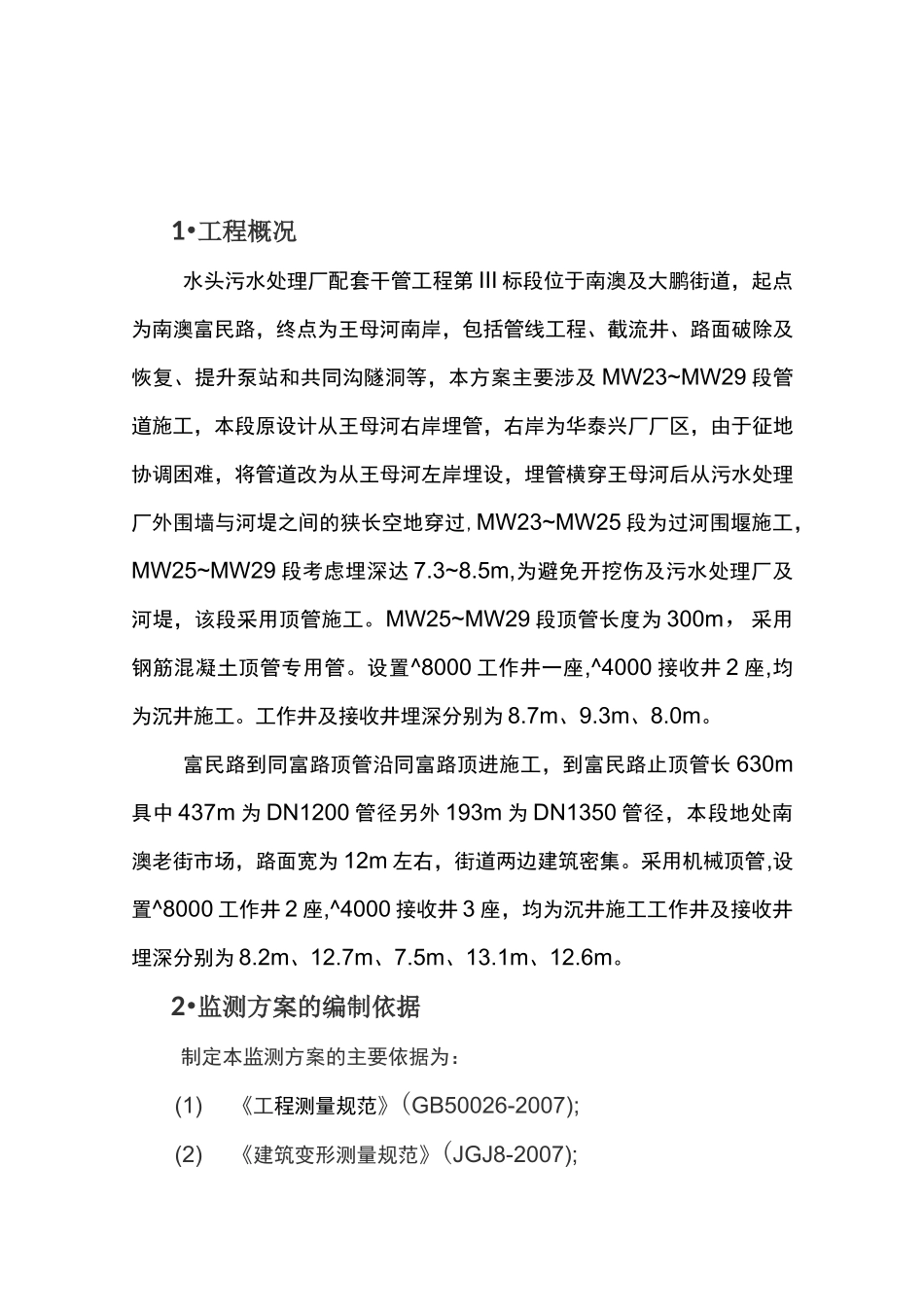

顶管施工监测方案工程名称：水头污水处理厂配套干管第三标段编制单位：深圳市建业建筑工程有限公司编制人：审核人：审批人：日期：年月日1•工程概况2•监测方案的编制依据3•监测方案的编制原则4•顶管施工监测内容和要求5•监测的方法和监测点布置8•信息反馈及质量控制9•监测点布置图1•工程概况水头污水处理厂配套干管工程第III标段位于南澳及大鹏街道，起点为南澳富民路，终点为王母河南岸，包括管线工程、截流井、路面破除及恢复、提升泵站和共同沟隧洞等，本方案主要涉及MW23~MW29段管道施工，本段原设计从王母河右岸埋管，右岸为华泰兴厂厂区，由于征地协调困难，将管道改为从王母河左岸埋设，埋管横穿王母河后从污水处理厂外围墙与河堤之间的狭长空地穿过,MW23~MW25段为过河围堰施工，MW25~MW29段考虑埋深达7.3~8.5m,为避免开挖伤及污水处理厂及河堤，该段采用顶管施工。MW25~MW29段顶管长度为300m，采用钢筋混凝土顶管专用管。设置^8000工作井一座,^4000接收井2座,均为沉井施工。工作井及接收井埋深分别为8.7m、9.3m、8.0m。富民路到同富路顶管沿同富路顶进施工，到富民路止顶管长630m具中437m为DN1200管径另外193m为DN1350管径，本段地处南澳老街市场，路面宽为12m左右，街道两边建筑密集。采用机械顶管,设置^8000工作井2座,^4000接收井3座，均为沉井施工工作井及接收井埋深分别为8.2m、12.7m、7.5m、13.1m、12.6m。2•监测方案的编制依据制定本监测方案的主要依据为：(1)《工程测量规范》(GB50026-2007);(2)《建筑变形测量规范》(JGJ8-2007);(3)《城市测量规范》(CJJ8-99)；(4)《城市地下水动态观测规程》(CJJ/T76-98)；(5)《岩土工程勘察规范》(GB50021-2001)；(6)本工程招标、设计等有关资料。3•监测方案的编制原则根据本工程特点和对监测的技术要求并结合施工现场实际情况，监测工作应按以下要求进行：(1)顶管本身及其周围60°角范围内的建筑物作为本工程监测对象；(2股置的监测内容和监测项目必须符合有关规范及设计要求，并能结合现场实际全面反映工程施工过程中顶管本身和工程环境的变化情况；(3)采用的监测方法、仪器、材料和监测频率应符合设计和规范要求；(4)监测数据的测试、采集应做到全面、及时、准确；监测数据的整理和提交应满足信息化施工的要求。4•顶管施工监测内容和要求现场施工中，要求通过适当的监测手段，随时掌握周边环境的变化以及顶管通过路面的稳定状态，为设计和施工提供信息。通过反馈，及时修改，优化支护方案，改善施工工艺，预防事故；同时，监测资料还可作为检验和评价支护结构稳定性的依据。结合本工程实际，监测项目主要内容如下：1.顶管通过路线的路面水平位移监测。2.顶管通过路线的路面沉降监测。3.周边建筑物沉降监测。4月测巡视。5•监测的方法和监测点布置5・1顶管施工通过路线路面的水平位移监测。对处于顶管施工影响范围内的路面直接埋设监测点进行监测，监测点固定好后，用水准仪测得监测点的初始标高。由于顶管的施工过程中受挤土效应，施工顶管会产生相应位移，故在顶管施工路线通过的路面直接进行水平位移监测，对判定顶管支护结构安全具有重要作用，路面位移监测点设置要求为纵向间距20m,横向间距5m。仪器：科力达KTS422RL型精密免棱镜全站仪加对中杆；精度：±0.2〃5・2顶管施工通过路线路面的沉降监测同时在顶管施工影响范围内的路面还需要进行沉降监测，对判定支护结构的竖向沉降具有重要作用。在顶管施工路线通过的路面直接埋设监测点用水准仪直接测定其标高，通过其监测判定推进和支护安全具有重要意义。路面沉降监测点设置要求为纵向间距20m,横向间距5m。仪器：苏一光DSZ2+FS1型精密水准仪；精度：±0.7mm/km。5・3周边建筑物沉降监测1、对处于顶管施工影响范围以内的建筑物埋设直接监测点进行监测，监测点固定好后，用水准仪测得监测点的初始标高，定其建筑物的沉降。由于华泰兴顶管处于王母河左岸，顶管施工影响范围以内没有建筑物，故不考虑建筑物的沉降监测，同富路到富民路顶管处于南澳市场街，道路狭窄，两侧为居民楼及商铺，故距离管线60。角范围内的建筑物均需设置沉降观测点。仪器(1)苏一光DSZ2+FS1...
