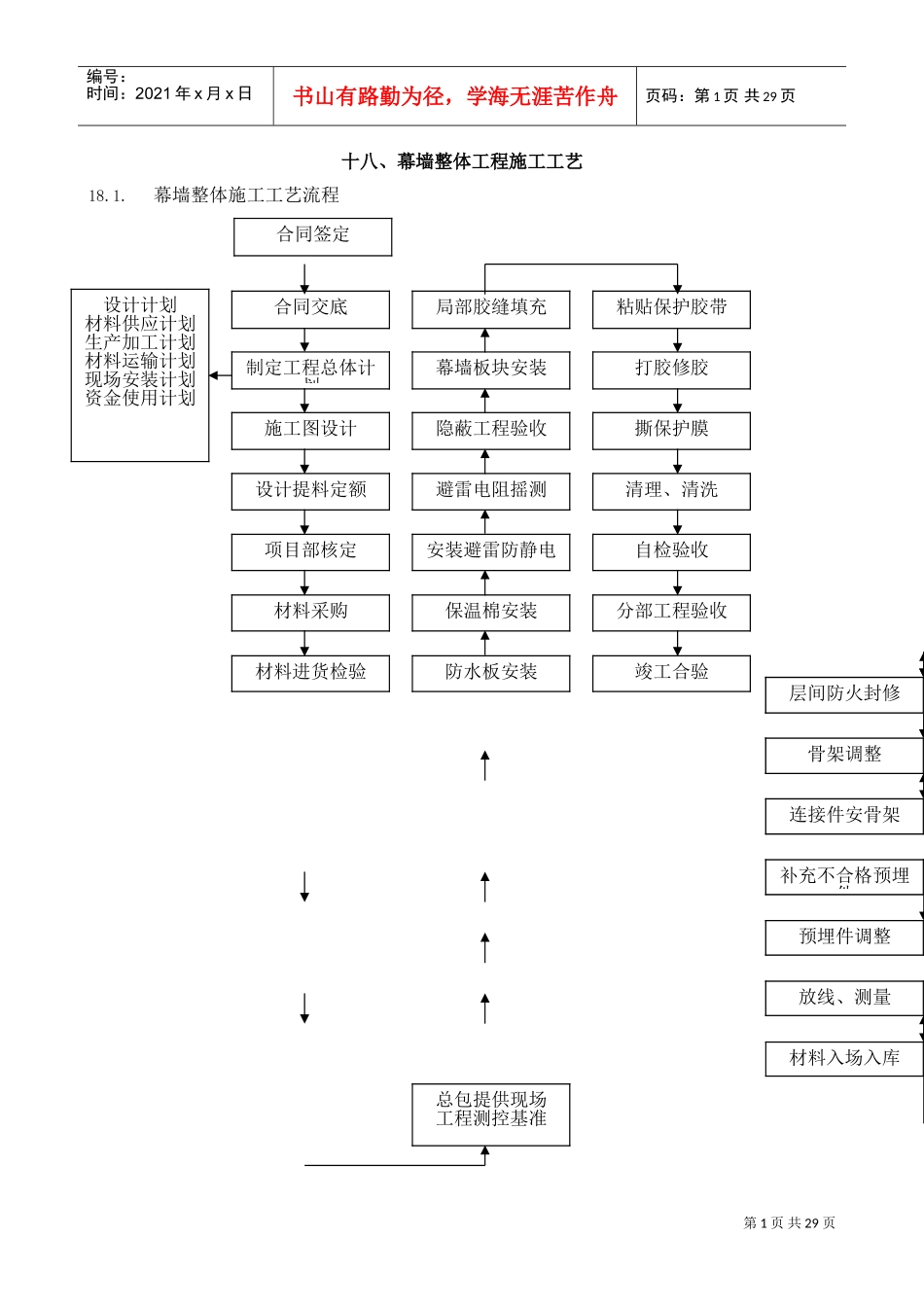

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页十八、幕墙整体工程施工工艺18.1.幕墙整体施工工艺流程合同签定合同交底制定工程总体计划施工图设计局部胶缝填充设计计划材料供应计划生产加工计划材料运输计划现场安装计划资金使用计划幕墙板块安装隐蔽工程验收粘贴保护胶带打胶修胶撕保护膜清理、清洗自检验收分部工程验收竣工合验交付业主使用定期检查、维修设计提料定额避雷电阻摇测安装避雷防静电项目部核定保温棉安装材料采购材料进货检验生产加工成品验收成品包装装车运输现场卸料材料水平垂直运输材料入场入库防水板安装层间防火封修骨架调整连接件安骨架补充不合格预埋件预埋件调整放线、测量总包提供现场工程测控基准第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页18.2.分项工程施工工艺18.2.1.节点板安装18.2.1.1.说明：节点板是幕墙与主体结构连接的结构件之一，节点板制作、安装的质量好坏直接影响着幕墙与主体结构的连接功能。其安装的精确程度也直接影响着幕墙施工的精度及外观质量的好坏。所以作为幕墙的安装施工的第一项作业，节点板无论对其制作和安装都是直接影响着整个幕墙的施工、安装及整体效果的重要因素。18.2.1.2.主要材料说明：节点板、电焊条及辅助用钢筋、膨胀螺栓、化学螺栓预埋铁件：（图示）铁板厚度为10mm，M12的化学螺栓和朋展螺栓交替布置，胀栓、药栓是否够锚固长度。电焊条：采用E43XX型ф3.2优质焊条。凡在工地上的电焊条要存放于干燥处，注意防潮。18.2.1.3.工艺流程及说明：工艺流程：熟悉了解图纸要求在施工现场找准预埋区域找出定位轴线找出定位点打水平（或检查上建水平）拉水平线查证误差调整误差水平分割验证分割准确性预置节点板。18.2.1.4.基本操作说明：熟悉图纸：安装作业人员在接到图纸后，先要对图纸进行熟悉了解，主要了解以下几个方面内容：图纸的页数及图号图幅；1.对图纸内容进行全面的了解；2.找出设计的主导尺寸（分格），不可调整尺寸和可调节尺寸；3.对图纸进行质疑；4.制定施工方案和技术交底；5.明确转角及异形处的处理方法；6.对照土建图纸验证施工方案及设计。在施工现场找准预埋区域：针对本工程实际情况，找准预埋铁的区域。第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页找出定位轴线：将图纸中标明的定位轴线与实际施工现场进行对照找出定位轴线的准确位置，定位轴线的作用有：7.帮助确定幕墙的起讫点；8.验收安装是否准确；9.调整误差，确定误差调整范围。18.2.2所需工器具及人员：器具：电焊机一台套、水准仪一台、水平尺、圈尺、电锤、吊锤、铁线；人员：15~20人。18.2.3管理要领：2.要准确领会图纸的内容与设计意图。3.对原材料，半成品的质量控制及存放现场管理。4.熟悉定位轴线的位置及相邻点的位置，及时检查分割尺寸的准确性。5.注意位置是否准确。18.2.4安全、防护：6.进入工地施工人员必须佩戴安全帽、安全带，不准赤膊、穿拖鞋、滑底鞋进入工地。7.必须按施工规范进行施工，注意安全用电。8.使用电焊机时注意防火。9.注意施工现场的清洁卫生，自觉维护环境卫生。10.保证材料及半成品的安全。18.2.5质量评定、资料整理：节点板等铁件，属于隐蔽工程施工，故其质量验收必须按隐蔽工程验收有关规定进行。主要有以下几个方面：11.验收定位是否准确。12.是否固定、牢固。13.焊接是否符合要求。14.对其他工程是否造成影响。15.所用材料是否合格。资料是否已整理齐全。资料整理：应随工程施工进度随时整理，自检验收完后请甲方派代表验收、签字。要求：1.隐蔽验收的范围是全部工程。2.内容应包括：半成品、材料质量、安装质量。3.必须标明日期、施工人员、质量员。第4页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共29页4.明确标明施工层、施工段、轴线位置。5.绘制详图。6.隐蔽验收记录完善，保存完整。18.3.建筑物或构筑物外轮廓测量18.3.1.说明：由于幕墙的高精级的特性，所以对土建的要求就相对提高，（土建施工的误差与建筑结构...
