IEC60870-5-101规约说明(DOC31页)VIP免费

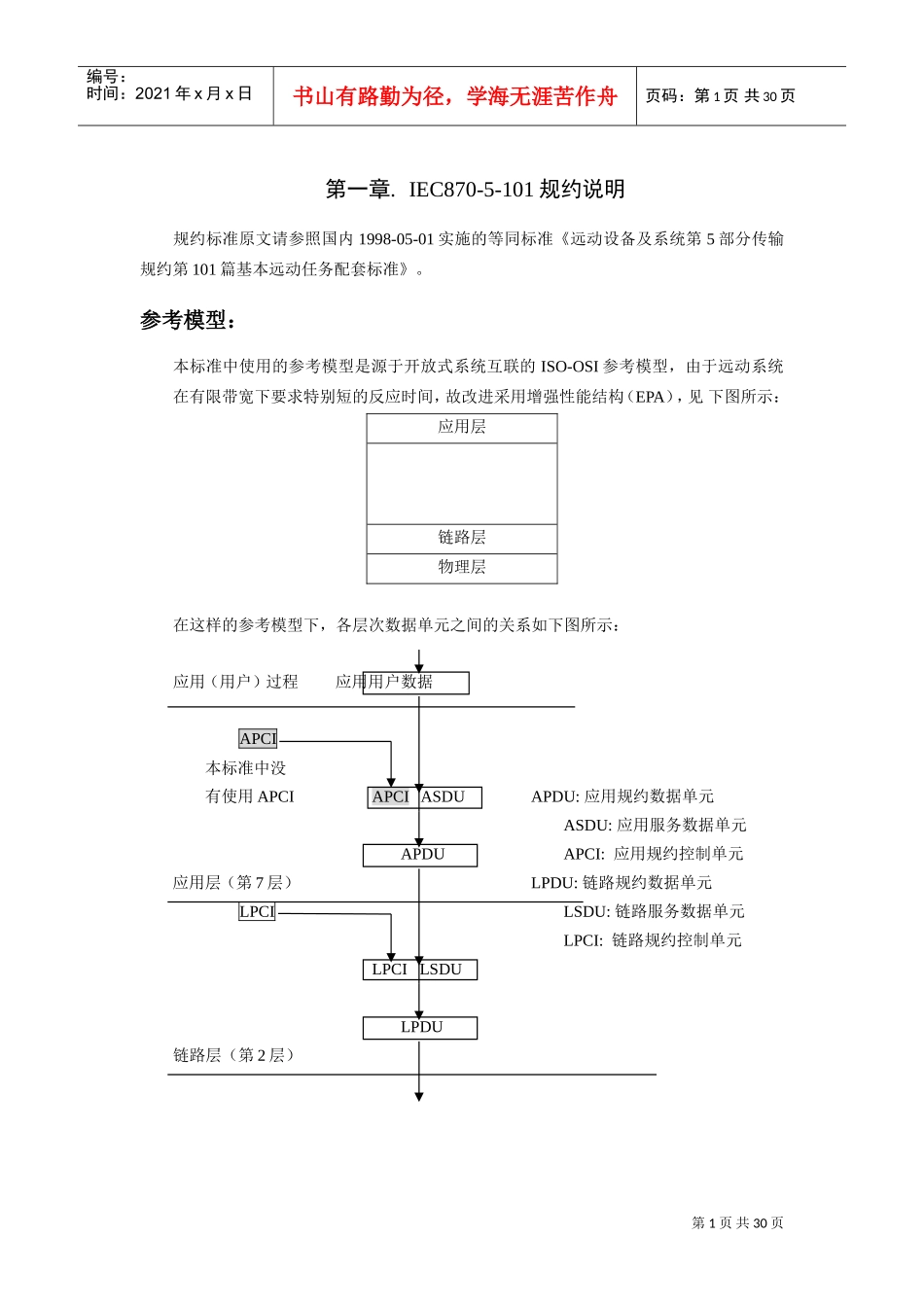

IEC60870-5-101规约说明(DOC31页)_第1页
1/30

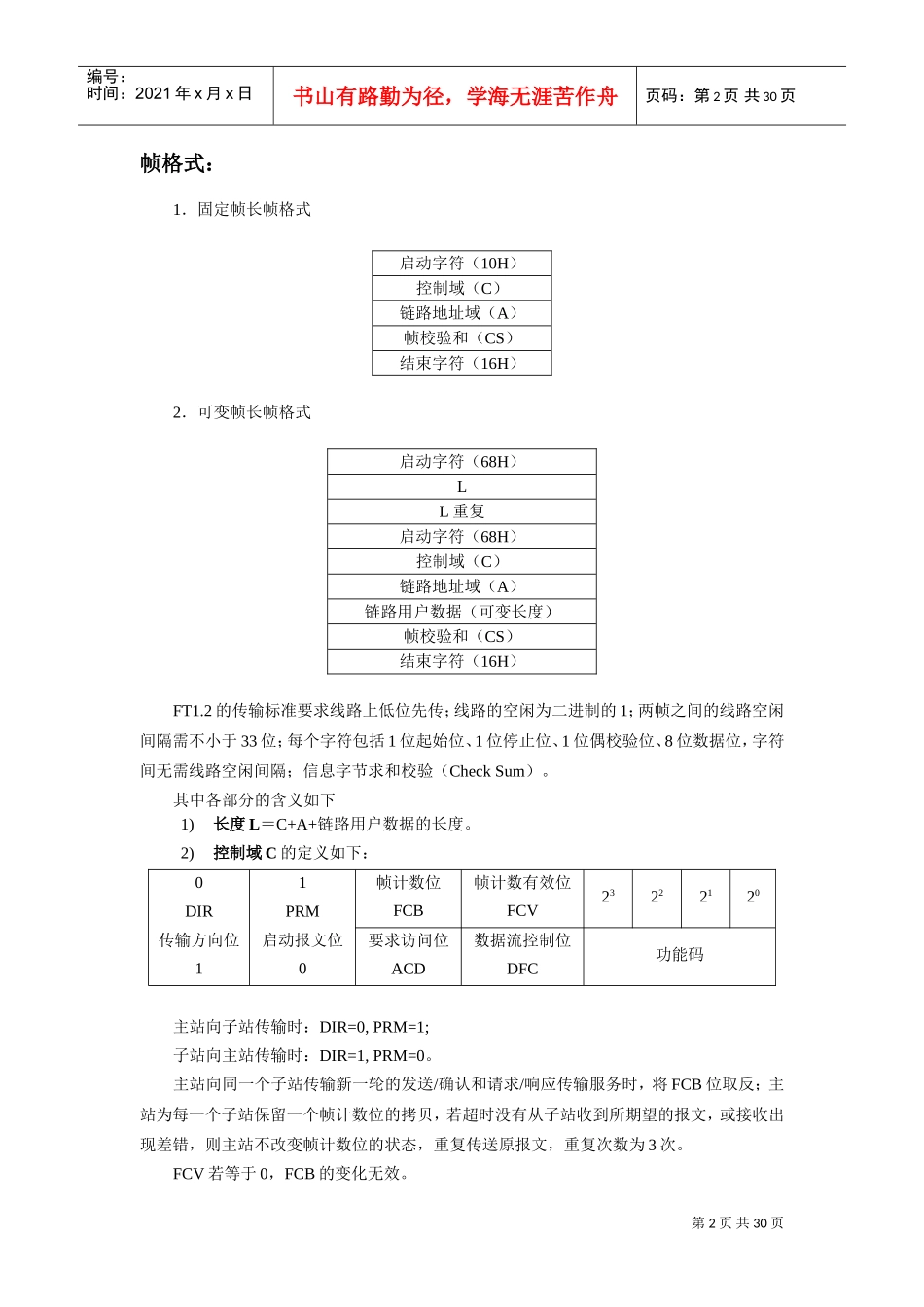

IEC60870-5-101规约说明(DOC31页)_第2页
2/30

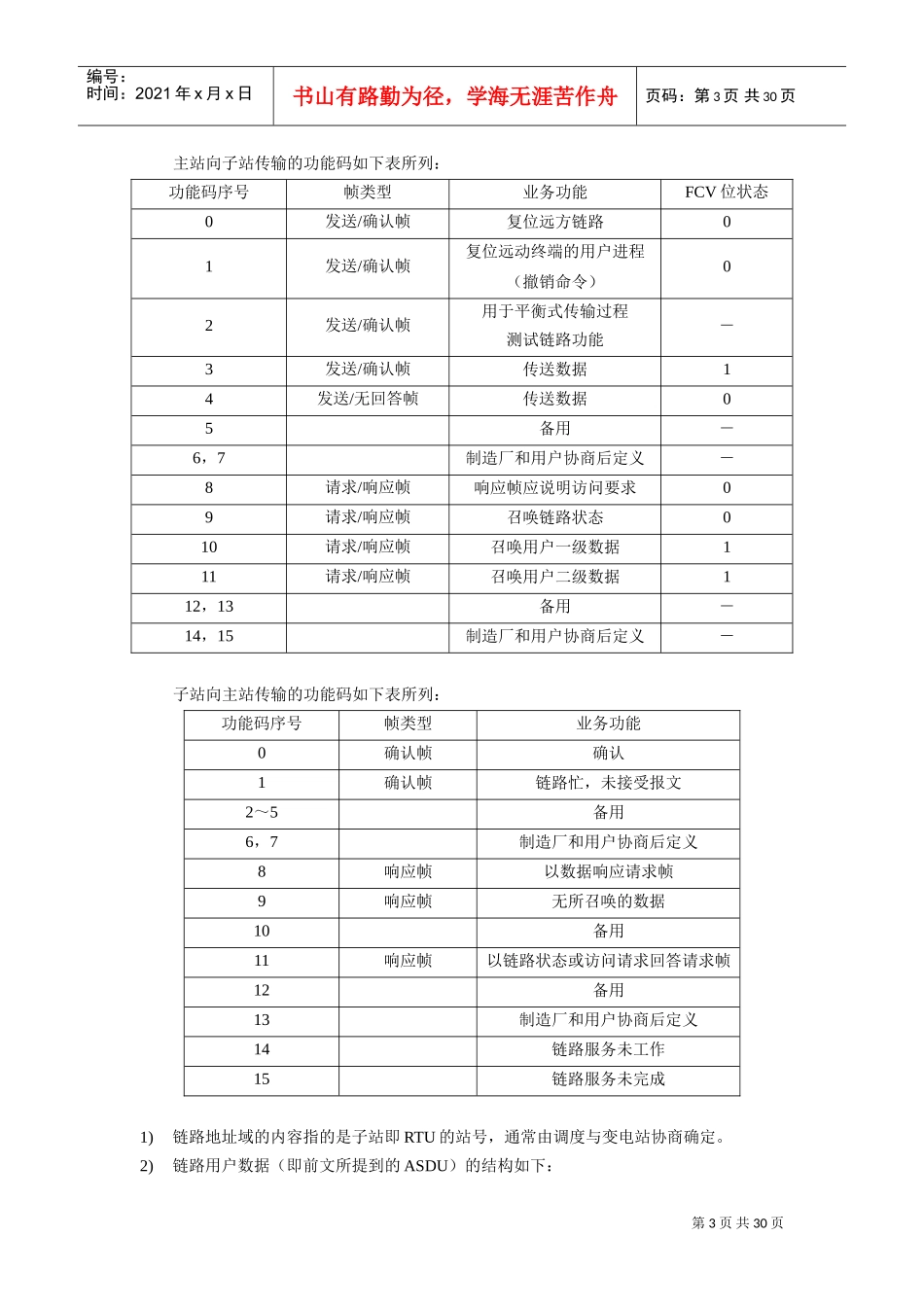

IEC60870-5-101规约说明(DOC31页)_第3页
3/30
第1页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共30页第一章.IEC870-5-101规约说明规约标准原文请参照国内1998-05-01实施的等同标准《远动设备及系统第5部分传输规约第101篇基本远动任务配套标准》。参考模型:本标准中使用的参考模型是源于开放式系统互联的ISO-OSI参考模型,由于远动系统在有限带宽下要求特别短的反应时间,故改进采用增强性能结构(EPA),见下图所示:应用层链路层物理层在这样的参考模型下,各层次数据单元之间的关系如下图所示:应用(用户)过程应用用户数据APCI本标准中没有使用APCIAPCIASDUAPDU:应用规约数据单元ASDU:应用服务数据单元APDUAPCI:应用规约控制单元应用层(第7层)LPDU:链路规约数据单元LPCILSDU:链路服务数据单元LPCI:链路规约控制单元LPCILSDULPDU链路层(第2层)第2页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共30页帧格式:1.固定帧长帧格式启动字符(10H)控制域(C)链路地址域(A)帧校验和(CS)结束字符(16H)2.可变帧长帧格式启动字符(68H)LL重复启动字符(68H)控制域(C)链路地址域(A)链路用户数据(可变长度)帧校验和(CS)结束字符(16H)FT1.2的传输标准要求线路上低位先传;线路的空闲为二进制的1;两帧之间的线路空闲间隔需不小于33位;每个字符包括1位起始位、1位停止位、1位偶校验位、8位数据位,字符间无需线路空闲间隔;信息字节求和校验(CheckSum)。其中各部分的含义如下1)长度L=C+A+链路用户数据的长度。2)控制域C的定义如下:0DIR传输方向位11PRM启动报文位0帧计数位FCB帧计数有效位FCV23222120要求访问位ACD数据流控制位DFC功能码主站向子站传输时:DIR=0,PRM=1;子站向主站传输时:DIR=1,PRM=0。主站向同一个子站传输新一轮的发送/确认和请求/响应传输服务时,将FCB位取反;主站为每一个子站保留一个帧计数位的拷贝,若超时没有从子站收到所期望的报文,或接收出现差错,则主站不改变帧计数位的状态,重复传送原报文,重复次数为3次。FCV若等于0,FCB的变化无效。第3页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共30页主站向子站传输的功能码如下表所列:功能码序号帧类型业务功能FCV位状态0发送/确认帧复位远方链路01发送/确认帧复位远动终端的用户进程(撤销命令)02发送/确认帧用于平衡式传输过程测试链路功能-3发送/确认帧传送数据14发送/无回答帧传送数据05备用-6,7制造厂和用户协商后定义-8请求/响应帧响应帧应说明访问要求09请求/响应帧召唤链路状态010请求/响应帧召唤用户一级数据111请求/响应帧召唤用户二级数据112,13备用-14,15制造厂和用户协商后定义-子站向主站传输的功能码如下表所列:功能码序号帧类型业务功能0确认帧确认1确认帧链路忙,未接受报文2~5备用6,7制造厂和用户协商后定义8响应帧以数据响应请求帧9响应帧无所召唤的数据10备用11响应帧以链路状态或访问请求回答请求帧12备用13制造厂和用户协商后定义14链路服务未工作15链路服务未完成1)链路地址域的内容指的是子站即RTU的站号,通常由调度与变电站协商确定。2)链路用户数据(即前文所提到的ASDU)的结构如下:第4页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共30页ASDUASDU的域数据单元标识数据单元类型类型标识可变结构限定词传送原因公共地址信息体信息体地址信息体元素信息体时标(如有必要)其中,各部分的解释如下:a.类型标识常用的有:子站-->主站过程信息1――不带时标的单点信息;2――带时标的单点信息;3――不带时标的双点信息;4――带时标的双点信息;5――步位置信息(变压器分接头信息)6――带时标的步位置信息(变压器分接头信息)(未用)7――子站远动终端状态(未用)9――测量值10――带时标的测量值(未用)15――电能脉冲计数量16――带时标的电能脉冲计数量(未用)17――带时标的继电保护或重合闸设备单个事件18――带时标的继电保护装置成组启动事件(未用)19――带时标的继电保护装置成组输出电路信息事件(未用)20――具有状态变位检出的成组单点...
