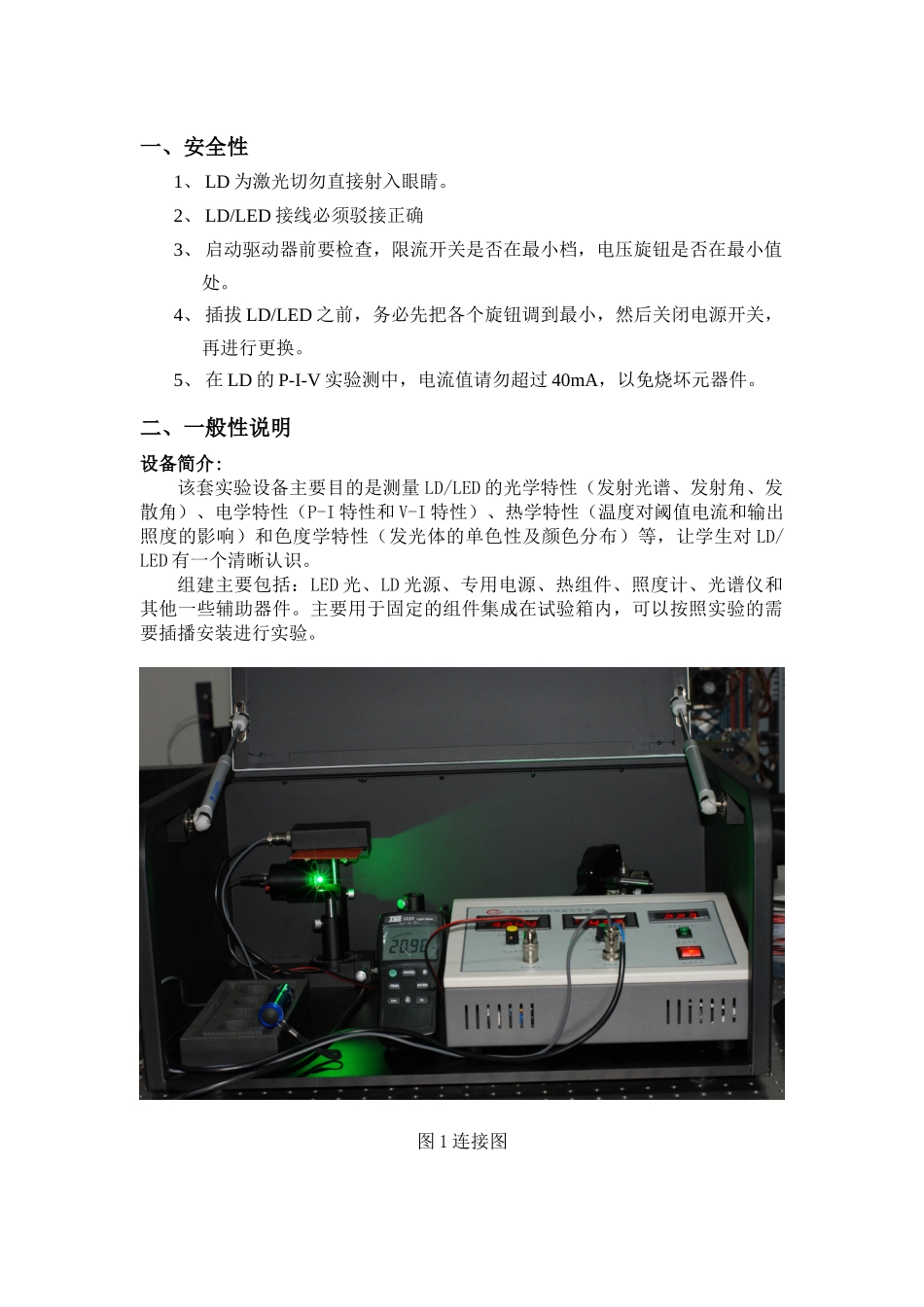

GCS-LD/LED实验设备使用手册目录一、安全性……………………………………………………………..1二、一般性说明………………………………………………………..1三、使用说明…………………………………………………………..2四、主要技术参数……………………………………………………..3五、设备维护说明……………………………………………………..3六、设备使用记录……………………………………………………..4一、安全性1、LD为激光切勿直接射入眼睛。2、LD/LED接线必须驳接正确3、启动驱动器前要检查，限流开关是否在最小档，电压旋钮是否在最小值处。4、插拔LD/LED之前，务必先把各个旋钮调到最小，然后关闭电源开关，再进行更换。5、在LD的P-I-V实验测中，电流值请勿超过40mA，以免烧坏元器件。二、一般性说明设备简介:该套实验设备主要目的是测量LD/LED的光学特性（发射光谱、发射角、发散角）、电学特性（P-I特性和V-I特性）、热学特性（温度对阈值电流和输出照度的影响）和色度学特性（发光体的单色性及颜色分布）等，让学生对LD/LED有一个清晰认识。组建主要包括：LED光、LD光源、专用电源、热组件、照度计、光谱仪和其他一些辅助器件。主要用于固定的组件集成在试验箱内，可以按照实验的需要插播安装进行实验。图1连接图LD/LED电流源V照度计标准测量距离A三、使用说明1、测量LD/LED的I-V-E曲线及照度和光通量（电学特性）；1)如图2所示连接线路LD/LED，注意不要强行对接。图2连接框图2)开机以前必须检查电箱的各个连接部件是否连接正确，“限流”开关是否拔至最小档、电压调节旋钮是否处于逆时针调到最小位置，加热板的220V接口是否松动。3)开启LD/LED的驱动电源，缓慢调节电流旋纽逐渐增加工作电流（注：学生应通过预习，获知测量趋势），通过电流显示记录电流值，通过电压显示记录电压值。每隔一定电流间隔，记录LED的电压值和光照度值。4)更换不波长的LED重复第2~3步；5)将LD换成LED，开启电源前，重复第2布，缓慢调节电流旋纽逐渐增加工作电流，通过电流显示记录电流，电压显示记录电压值。每隔一定电流间隔，记录LD的电压值和光照度值。2、测量LD/LED的发散角/散射角（光学特性）；1)光路搭建应注意光源与接收器等高同轴。2)转动旋转台，记录功率计数值。3)将LED旋转90度，重复以上步骤。得到LED在不同角度上的发散角情况。4)更换LD重复1-3项内容。3、测量LD/LED的漏电流（电学特性）1)按照1(电学特性)要求搭建光路。2)使用漏电流测试专用连接线连接LD/LED。3)将输出电流调至最低。4)缓慢调整电流旋钮，此时LED端电压不断上升。记录电流数据。4、LD/LED光谱特性测量1)将光源放置光谱仪的入射狭缝出处，适当的调节狭缝宽度（以能量不溢出为准），测量LD/LED的单色性（光谱范围）。2)根据光谱仪操作手册测量LEDLD光谱特性。5、LD/LED温度特性1)在1(电学特性)的光路基础上，安装温度控制器件，打开加温开关，保持5-10分钟等温度达到一个平衡值时。2)重复1(电学特性)中的步骤。对比同一个器件的两组数据。可以分析温度对器件域值电流、功率的影响四、主要技术参数名称型号参数LED光源GCI-0604031W绿光：中心波长：550nmGCI-0604021W黄光：中心波长：590nmGCI-0604011W红光：中心波长：625nmLD光源1mW红光：中心波长：650nm电源5V供电，220V输入专用电源GCSI-8903081、电流、电压、温度数字显示；2、0~500mA连续直流输出接口；3、5档限流波动开关；加热组件75x75mm加热板Φ5x50mm温度探测器连接线220V电源线、220V加热线、温度传感线、5V直流输出线支杆GCM-030113ML102调节支座GCM-030303ML102支杆夹GCM-550101M90度螺孔转接头GCM-540402M6to1/4-20调节支座GCM-030301ML51支杆GCM-030111ML51磁力表座GCM-420101M61x51x55照度计GCSI-890307主机测量范围：0.01lm－50000lm探测器响应波长：280－780nm五、设备维护说明1）首先必须重视仪器设备的管理和使用2）实验完后将各个器件放入该器件的盒子或者相应包装内摆放整齐，统一放入试验箱内，合上箱盖子的盖子。3）LED、LD注意防尘。4）光谱仪不用时将狭缝调至最小，以防灰尘进入。六、设备使用记录见附表第7页共8页编号：...
