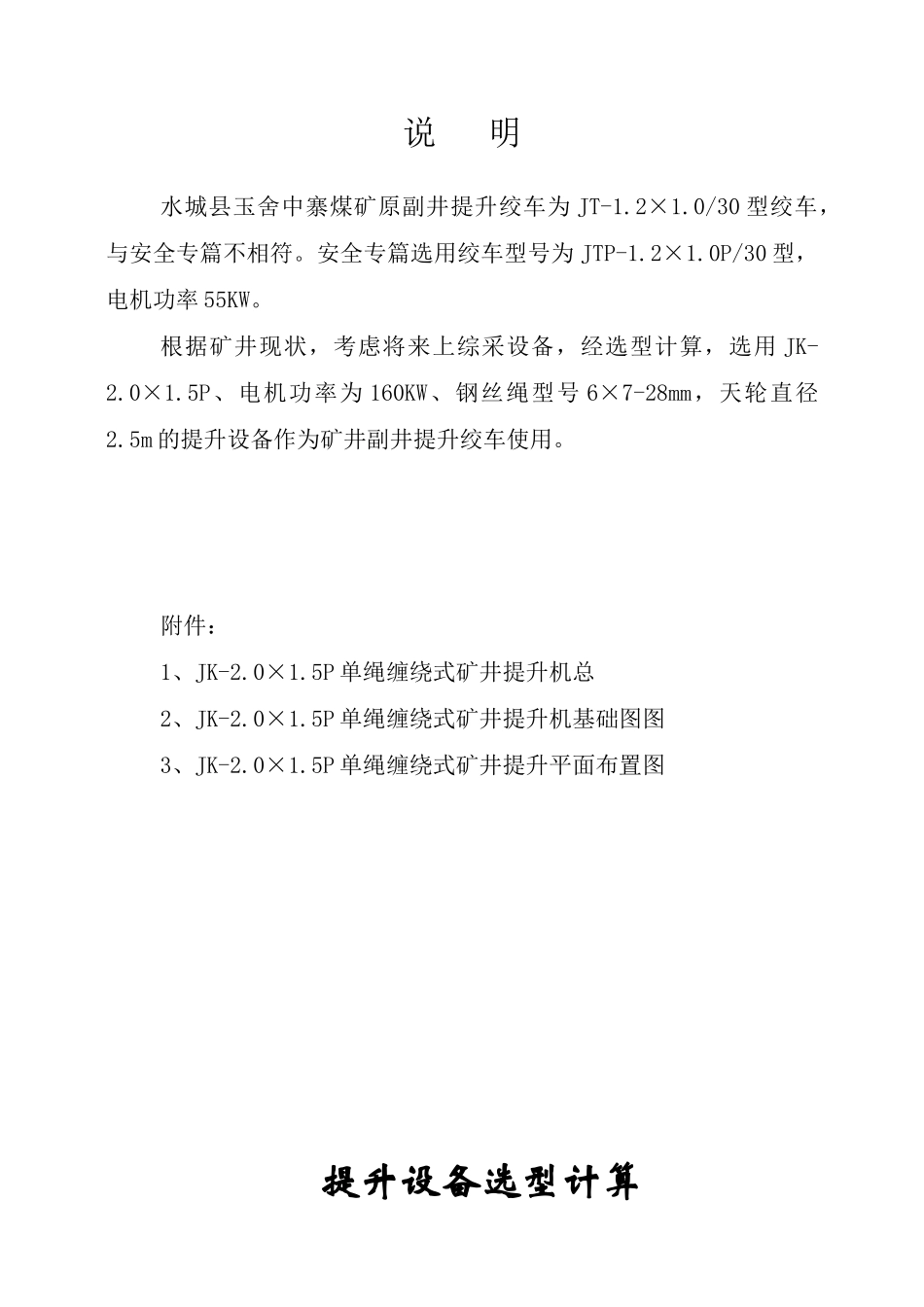

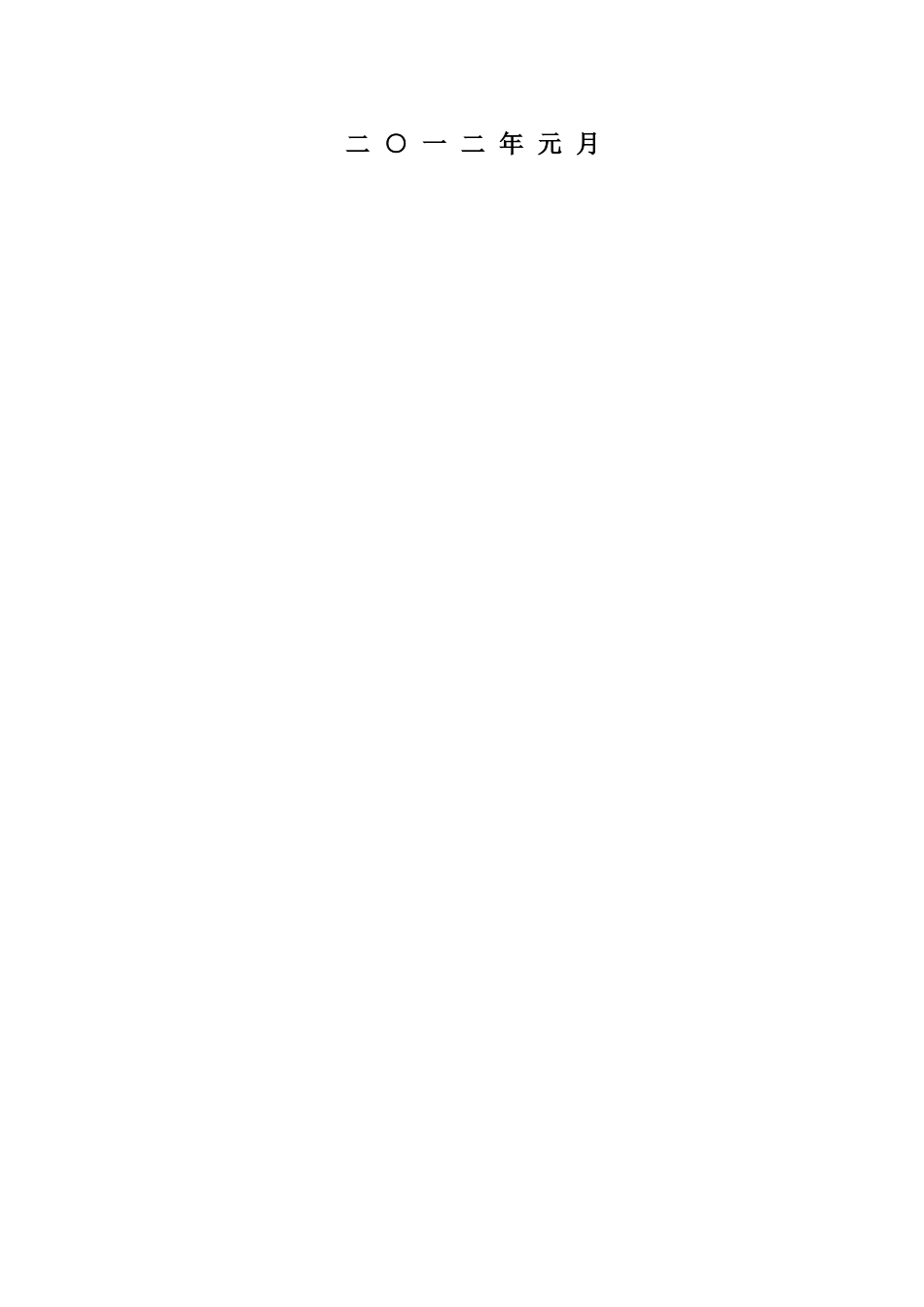

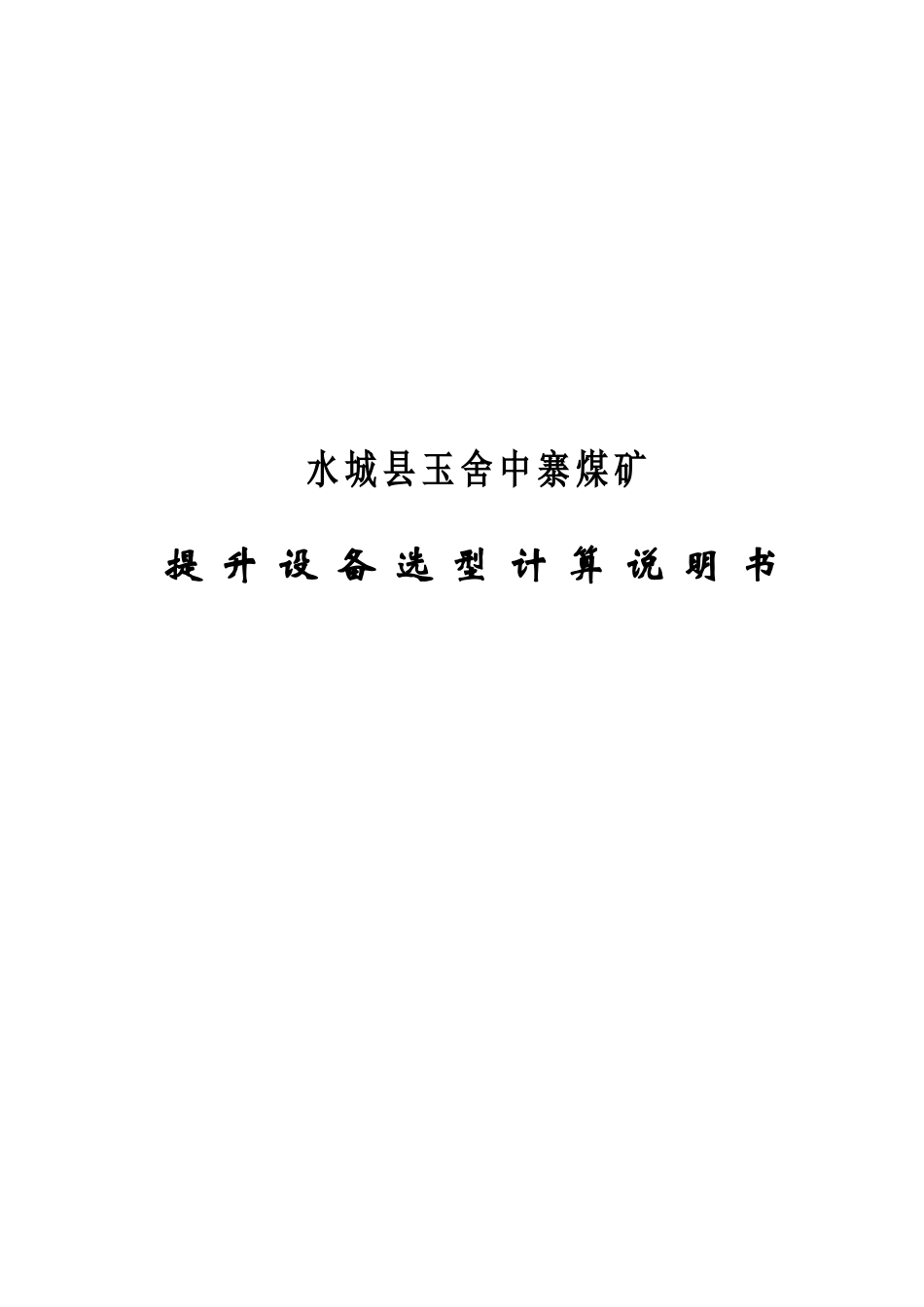

水城县玉舍中寨煤矿提升设备选型计算说明书二○一二年元月说明水城县玉舍中寨煤矿原副井提升绞车为JT-1.2×1.0/30型绞车，与安全专篇不相符。安全专篇选用绞车型号为JTP-1.2×1.0P/30型，电机功率55KW。根据矿井现状，考虑将来上综采设备，经选型计算，选用JK-2.0×1.5P、电机功率为160KW、钢丝绳型号6×7-28mm，天轮直径2.5m的提升设备作为矿井副井提升绞车使用。附件：1、JK-2.0×1.5P单绳缠绕式矿井提升机总2、JK-2.0×1.5P单绳缠绕式矿井提升机基础图图3、JK-2.0×1.5P单绳缠绕式矿井提升平面布置图提升设备选型计算第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页一、确定提升装置矿井采用斜井开拓方式，地面布置了三个井筒，即：主斜井、副斜井和回风斜井。该矿采面采用刮板机运输，采面运输巷采用刮板转载机和胶带机运输，一区段运输石门采用机轨合一运输，一区段轨道石门采用调度绞车运输。主斜井设计采用胶带机运输煤炭；副斜井采用提升绞车单钩串车提升及运输，担负矿井设备、材料、矸石运输，人员升降采用架空乘人装置。1、副斜井提升绞车绞车设计依据提升设计有关参数如下：（1）井筒倾角α=26о，斜长215m；（2）车场形式：上、下部均为平车场，中部甩车场；（3）工作制度：每年330天，每天“四•六”工作制，三班提升；（4）提升量：最大班下井人数60人，矸石22.8t/班（按年产量的15％计），设备3次/班、材料3次/班，炸药及雷管各1次/班，其它5次/班；（5）提升容器及提升最大设备重量：MF1.1－6A型矿车（容积1.1m3，自重600kg，最大载货重量m矸＝ψρV＝(0.96×1.6×1.1)＝1.700t）,配备45辆;MC1－6A型材料车，配备20辆;MPC3－6型平板车（自重530Kg，最大载重量6.5t),配备5辆；考虑到下一步上综采支架，经周边综采已成功上的矿井情况，综采支架预选重12吨重的掩护式支架；平板车加扣件选用总重1.5吨，计13.5吨重。绞车的选型按13.5吨的最大提升重量进行计算。（6）副斜井铺设18kg/m的轨道，600mm轨距，采用水泥轨枕。2、一次提升量和串车矿车数的确定（1）提升斜长L=Ld+Ls+Lk=215+50=265(m)式中:Ld—井底车道长度,取25m(m)；Ls—井筒斜长(m),215mLk—从井口到栈桥尾车停车点的长度(m),取25m（2）速度图参数的确定1）最大提升速度Vm，取2.4m/s；2）初加速度a0≤0.3m/s²；3）车场内速度:甩车场v0≤1.5m/s，平车场v0≤1.0m/s；4）主加、减速度：第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页升降人员时：a1=a3=0.5m/s²；升降物料时：《煤矿安全规程》对a1、a3没有限制，取a1=a3=0.5m/s²。5）摘挂钩时间:甩车场θ1=20s，平车场θ1=25s。（3）一次提升循环时间由提升速度图(图1)查得一次提升循环时间：Tx=2(53.34+4+25+105)=375(s)运输炸药和雷管时速度不超过1m/s,T雷＝T炸=53.34+25+215=293(s)（4）最大班提升时间平衡表表1最大班提升时间平衡表根据上表，最大班净提升时间为2.09小时，全天净提升时间为6.27小时，满足规范要求。（5）一次提升量一次提一台综采支架13.5吨。（6）验算提矿车连接器强度提矸时:n(G1+G2)(sinβ+f1cosβ)g=2(600+1700)(sin26°+0.015cos26°)×9.8=20390N≤60000N连接器强度满足要求。3、钢丝绳选择计算（1）计算钢丝绳最大斜长L=Ld+Ls+Lk=215+50=265(m)式中:Ld—井底车道长度,取25m(m)；Ls—井筒斜长(m),215mLk—从井口到栈桥尾车停车点的长度(m),取25m（2）计算每米钢丝绳质量第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页1）绳端载荷：Qi=n(QK+QC)(sin260+0.015cos260)×9.8÷1000Q矸＝1×（12000+1500）×0.4519×9.8÷1000＝59.78kN；2）每米钢丝绳质量(按最大载荷)PK＝Q人/〔11σB/ma－LC（sinβ＋f2cosβ）〕＝59.78×1000/〔11×1400/6.5－265×（sin26°＋0.3cos26°）〕/9.81＝2.79(kg/m)式中：σB——钢丝绳抗拉强度（Mpa），取1770；ma——钢丝绳安全系数，取6.5；f2——钢丝绳运动时的阻力系数，f2取0.3。3）选钢丝绳钢丝绳选用:6×7+FC1550GB8918—2006，其技术特征见表9－1－...
