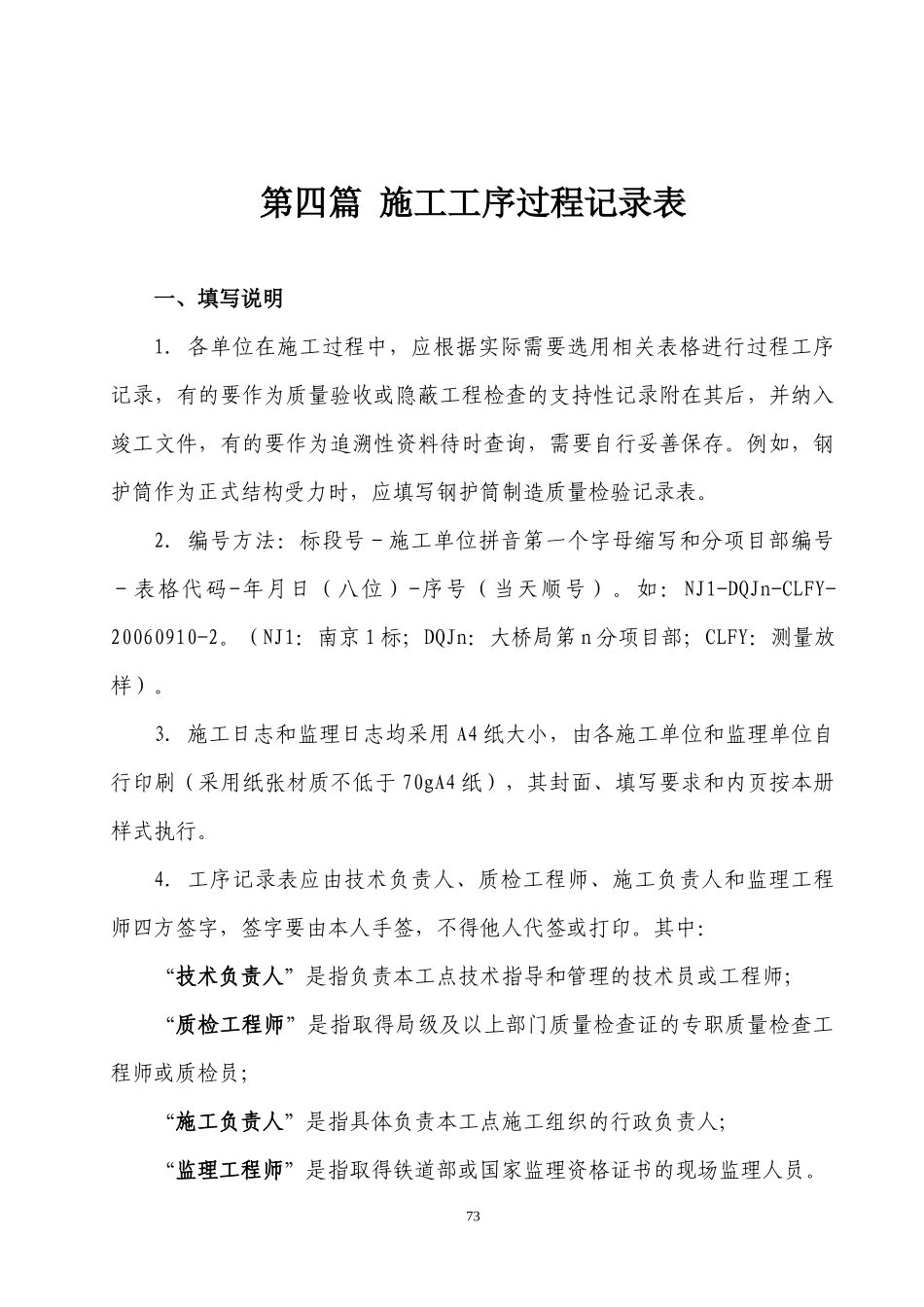

第四篇施工工序过程记录表一、填写说明1.各单位在施工过程中，应根据实际需要选用相关表格进行过程工序记录，有的要作为质量验收或隐蔽工程检查的支持性记录附在其后，并纳入竣工文件，有的要作为追溯性资料待时查询，需要自行妥善保存。例如，钢护筒作为正式结构受力时，应填写钢护筒制造质量检验记录表。2.编号方法：标段号－施工单位拼音第一个字母缩写和分项目部编号－表格代码-年月日（八位）-序号（当天顺号）。如：NJ1-DQJn-CLFY-20060910-2。（NJ1：南京1标；DQJn：大桥局第n分项目部；CLFY：测量放样）。3.施工日志和监理日志均采用A4纸大小，由各施工单位和监理单位自行印刷（采用纸张材质不低于70gA4纸），其封面、填写要求和内页按本册样式执行。4.工序记录表应由技术负责人、质检工程师、施工负责人和监理工程师四方签字，签字要由本人手签，不得他人代签或打印。其中：“技术负责人”是指负责本工点技术指导和管理的技术员或工程师；“质检工程师”是指取得局级及以上部门质量检查证的专职质量检查工程师或质检员；“施工负责人”是指具体负责本工点施工组织的行政负责人；“监理工程师”是指取得铁道部或国家监理资格证书的现场监理人员。73凡其它记录表中涉及上述人员时，含义均同（除有专门说明外）。记录表中涉及其它人员签字的，按相应岗位职责人员签字。“记录人”应优先由专业技术人员担任，当委托其它人员进行记录时，必须由“技术负责人”对记录人进行专门交底或培训相关知识。二、混凝土抗压强度评定说明桥梁工程混凝土抗压强度评定原则上按每个墩台的分部混凝土分别评定；三、表格式样（附后）7475京沪高速铁路钢护筒制造质量检验记录表编号：标段名称施工单位单位工程工程部位项次检查项目规定值或允许偏差检查方法和频率检查情况（实测值）承包人自检复检1主控项目钢护筒外周长（mm）不大于10用钢卷尺量两端2筒端平整度(mm)2用1/8周长的弧形靠尺和塞尺检查两端，或用V形尺检查，取大值，每根(节)2个测点3筒顶倾斜(mm)2用大直角尺和楔形塞尺检查垂直两方向，每根（节）2测点4钢护筒纵轴线弯曲矢高(mm)0.05%L且不大于30在平台上转动或拉线用钢尺量每根（节）1个测点5筒节对接错牙(mm)3用焊口检测器检查，每根（节）取一大值，每根（节）1个测点6焊接焊缝尺寸及外观符合设计和规程要求样板尺，目测10点超声波检测超声波探伤100%探伤仪检测7一般项目筒端椭圆度（mm）不大于5用钢卷尺量管端互相垂直两直径之差每根（节）2个测点8钢护筒长度（mm）0，+300结论自检钢护筒整体尺寸、焊缝尺寸符合要求，焊缝探伤符合要求，该钢护筒合格。施工负责人：技术负责人：质检工程师：日期：日期：日期：76监理工程师该钢护筒符合设计及相关规范的要求。监理工程师：日期：京沪高速铁路施工测量放样记录表编号：标段名称施工单位单位工程工程部位测量内容及结果施工单位测量：日期：复核：日期：77监理单位测量监理工程师：日期：备注78京沪高速铁路钢护筒安装质量检验记录表编号：标段名称施工单位单位工程工程部位项次检测项目规定值或允许偏差值检验方法和频率实测数据1长度（m）满足设计要求测量检查2外径（mm）32003倾斜度1%4护筒顶面中心偏差（mm）1005相邻管节管径差（mm）36护筒底标高（m）-52.07振动下沉锤型/振动力APE400B/640t8下沉最后贯入度＜5cm/min焊接焊缝尺寸及外观符合规程要求样板尺，目测10点超声波检测超声波探伤100%探伤仪检测结论自检施工负责人：日期：技术负责人：日期：质检工程师：日期：监理工程师签字：日期：79京沪高速铁路钻孔桩钻孔记录表编号：第页共页标段名称施工单位单位工程起讫时间年月日至年月日墩号桩号设计桩顶标高（m）转盘顶标高（m）钻机类型及编号设计桩径（m）设计孔深（m）设计孔底标高（m）护筒底标高（m）钻头类型及直径年月日时间工作内容钻压（t）转速（转/分）钻杆长度（m）钻进（m）孔底标高（m）地质情况泥浆比重记录员起止小计编号本次累计本次累计换钻头记录：第次换钻头：原钻头高度m，新钻头高度m。记录：日期：第次换钻头：原钻头高度m，新钻头高度m。记录：日期：第次换钻头：原钻头高度m，新钻头高度m。记...
