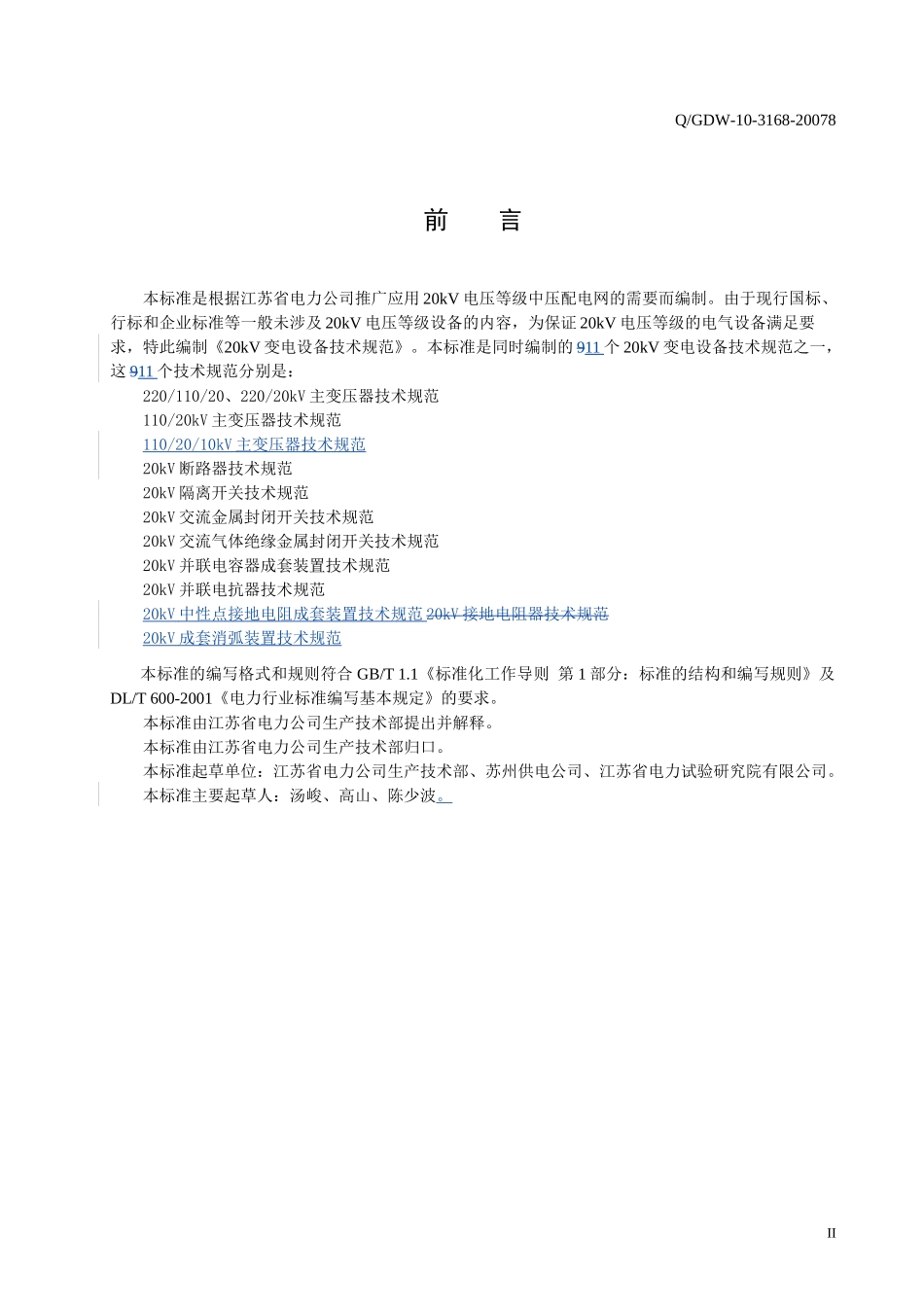

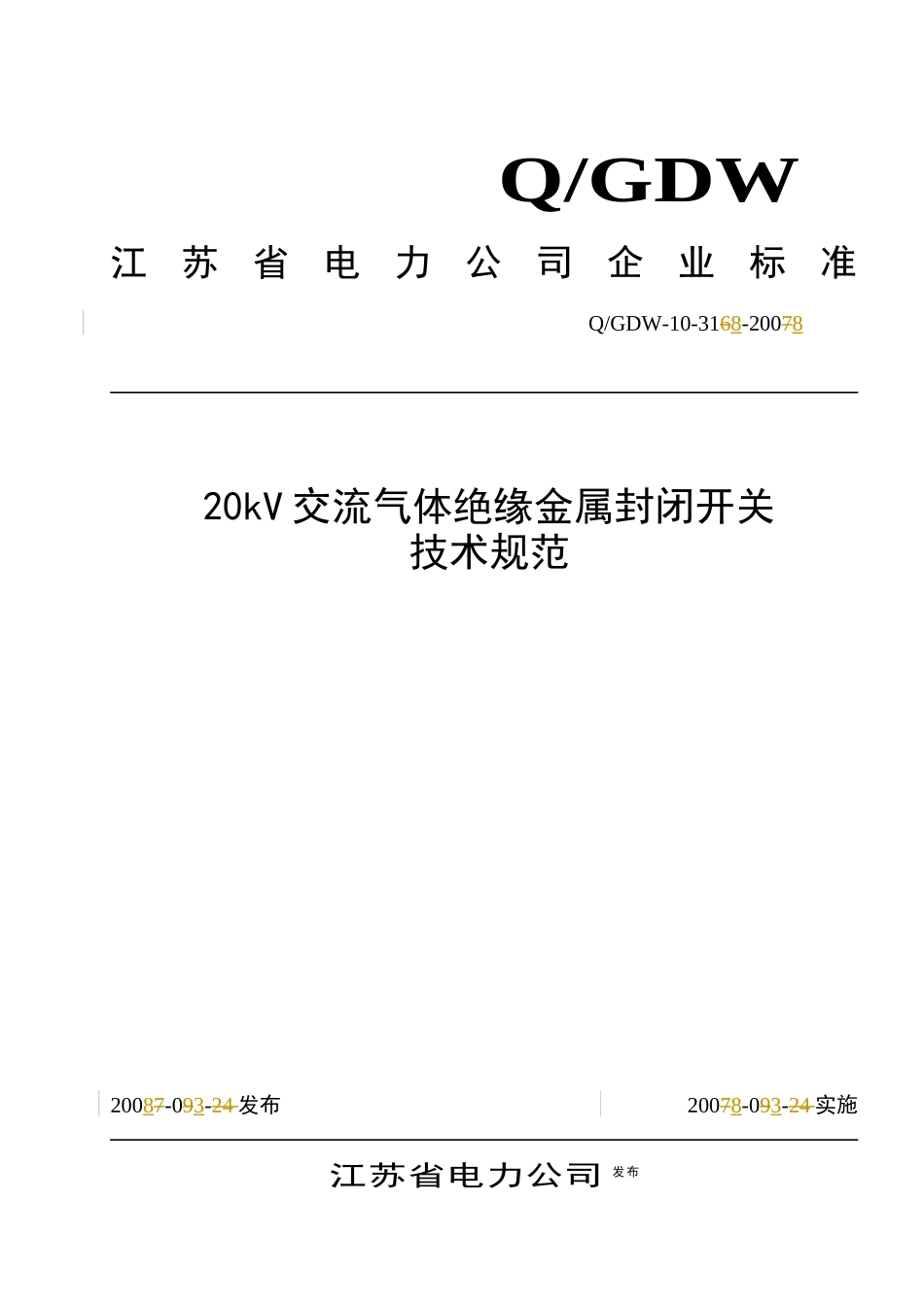

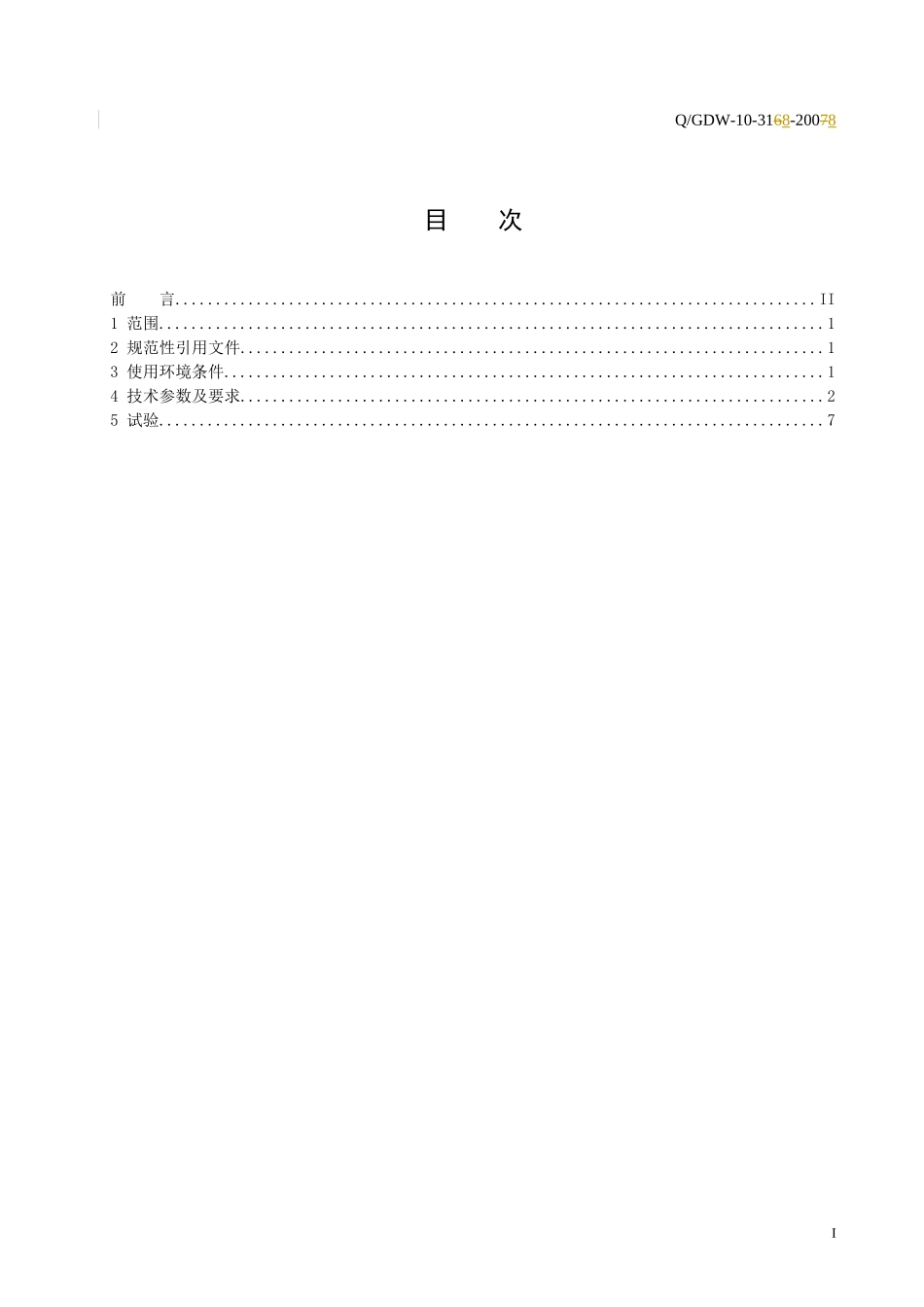

江苏省电力公司企业标准Q/GDW-10-3168-2007820kV交流气体绝缘金属封闭开关技术规范20087-093-24发布20078-093-24实施江苏省电力公司发布Q/GDWQ/GDW-10-3168-20078目次前言...............................................................................II1范围..................................................................................12规范性引用文件........................................................................13使用环境条件..........................................................................14技术参数及要求........................................................................25试验..................................................................................7IQ/GDW-10-3168-20078前言本标准是根据江苏省电力公司推广应用20kV电压等级中压配电网的需要而编制。由于现行国标、行标和企业标准等一般未涉及20kV电压等级设备的内容，为保证20kV电压等级的电气设备满足要求，特此编制《20kV变电设备技术规范》。本标准是同时编制的911个20kV变电设备技术规范之一，这911个技术规范分别是：220/110/20、220/20kV主变压器技术规范110/20kV主变压器技术规范110/20/10kV主变压器技术规范20kV断路器技术规范20kV隔离开关技术规范20kV交流金属封闭开关技术规范20kV交流气体绝缘金属封闭开关技术规范20kV并联电容器成套装置技术规范20kV并联电抗器技术规范20kV中性点接地电阻成套装置技术规范20kV接地电阻器技术规范20kV成套消弧装置技术规范本标准的编写格式和规则符合GB/T1.1《标准化工作导则第1部分：标准的结构和编写规则》及DL/T600-2001《电力行业标准编写基本规定》的要求。本标准由江苏省电力公司生产技术部提出并解释。本标准由江苏省电力公司生产技术部归口。本标准起草单位：江苏省电力公司生产技术部、苏州供电公司、江苏省电力试验研究院有限公司。本标准主要起草人：汤峻、高山、陈少波。II第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页20kV交流气体绝缘金属封闭开关技术规范1范围本技术规范规定了20kV具有设计相对压力不超过0.3Mpa的交流气体绝缘金属封闭开关的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。本技术规范所使用的标准如遇与设备生产厂家所执行的标准不一致时，按较高标准执行。20kV系统中性点接地方式分为二类，Ⅰ类:中性点经低电阻接地系统；Ⅱ类：中性点经消弧线圈接地或不接地系统。20kV系统中性点接地方式为中性点经低电阻接地。2规范性引用文件本标准引用了下列标准的有关条文，当这些标准修订后，使用本标准者应引用下列标准最新版本的有关条文。GB156标准电压GB311.1高压输变电设备的绝缘配合GB1408固体绝缘材料工频电气强度的试验方法GB2900.1电工名词术语基本名词术语GB3309高压开关设备常温下的机械试验GB39063.6kV～40.5kV交流金属封闭开关设备和控制设备GB7354局部放电测量GB/T11022高压开关设备和控制设备标准的共用技术要求SD/T318高压开关柜闭锁装置技术规范书DL/T402交流高压断路器订货技术规范书DL/T40312～40.5kV高压真空断路器订货技术条件DL/T404户内交流高压开关柜订货技术条件DL/T486交流高压隔离开关和接地开关订货技术条件DL/T539户内交流高压开关柜和元部件凝露及污秽试验技术规范书DL/T593高压开关设备和控制设备标准的共用技术要求高压开关设备的共用订货技术导则DL/T615交流高压断路器参数选用导则DL/T617气体绝缘金属封闭开关设备技术条件DL/T728气体绝缘金属封闭开关设备订货技术导则DL/T791户内交流充气式开关柜选用导则IEC62271-102高压交流隔离开关和接地闸刀IEC62271-201额定电压1kV～38kV交流绝缘封闭开关设备和控制设备IEC60480电气设备中SF6气体的检验导则。第2页共12页第1页共12页...
