PWM直流调速系统设计VIP免费

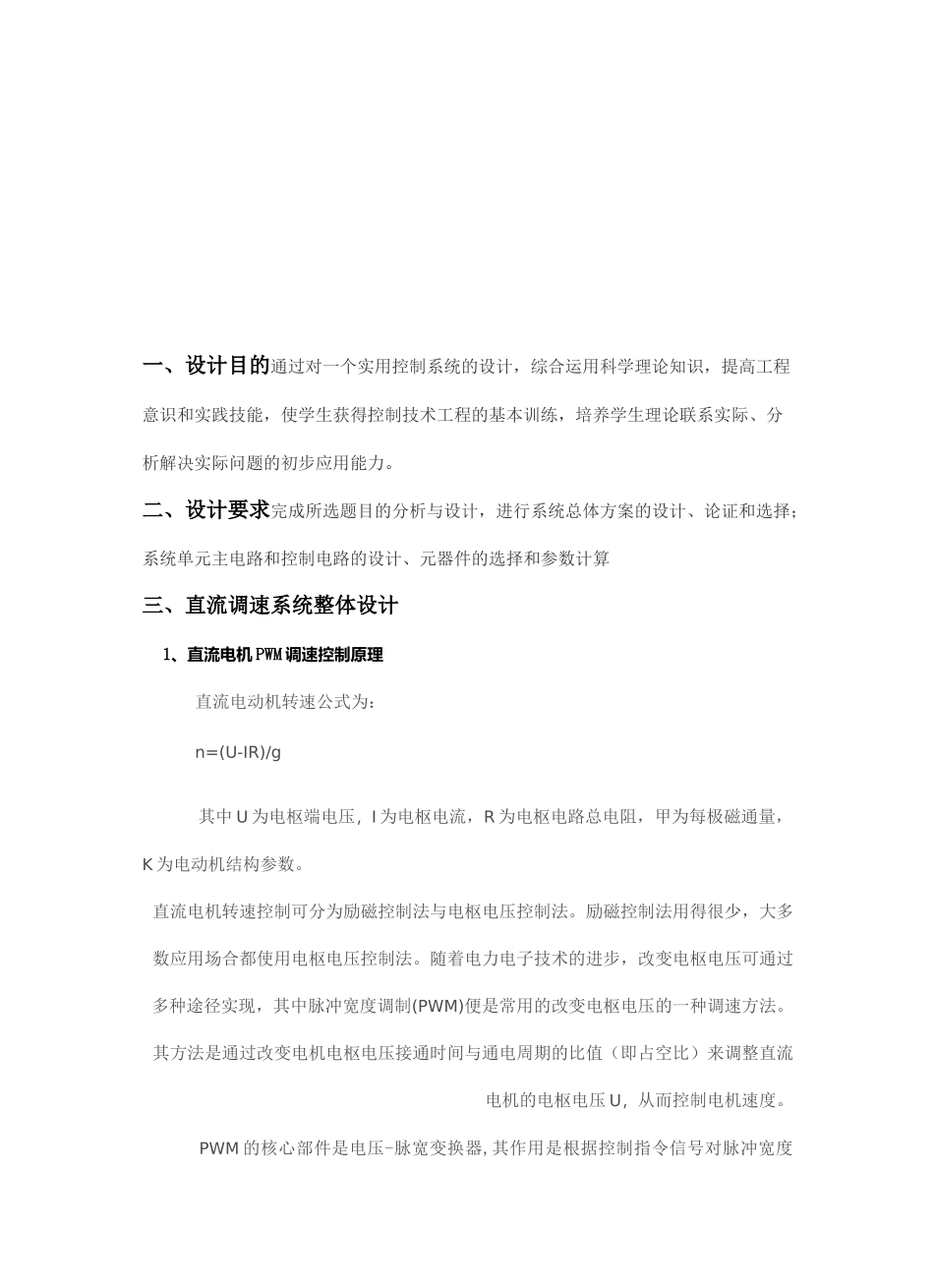

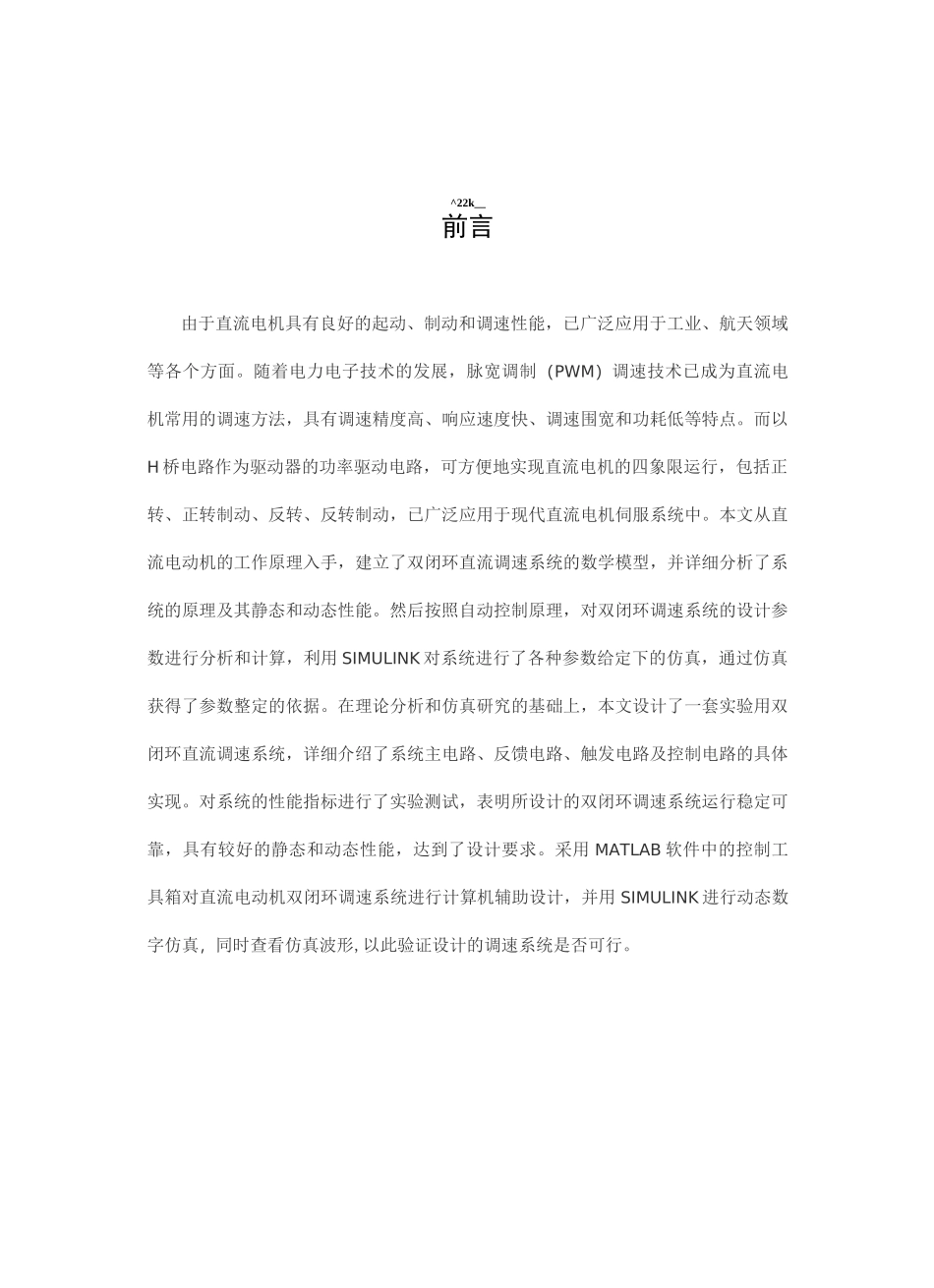

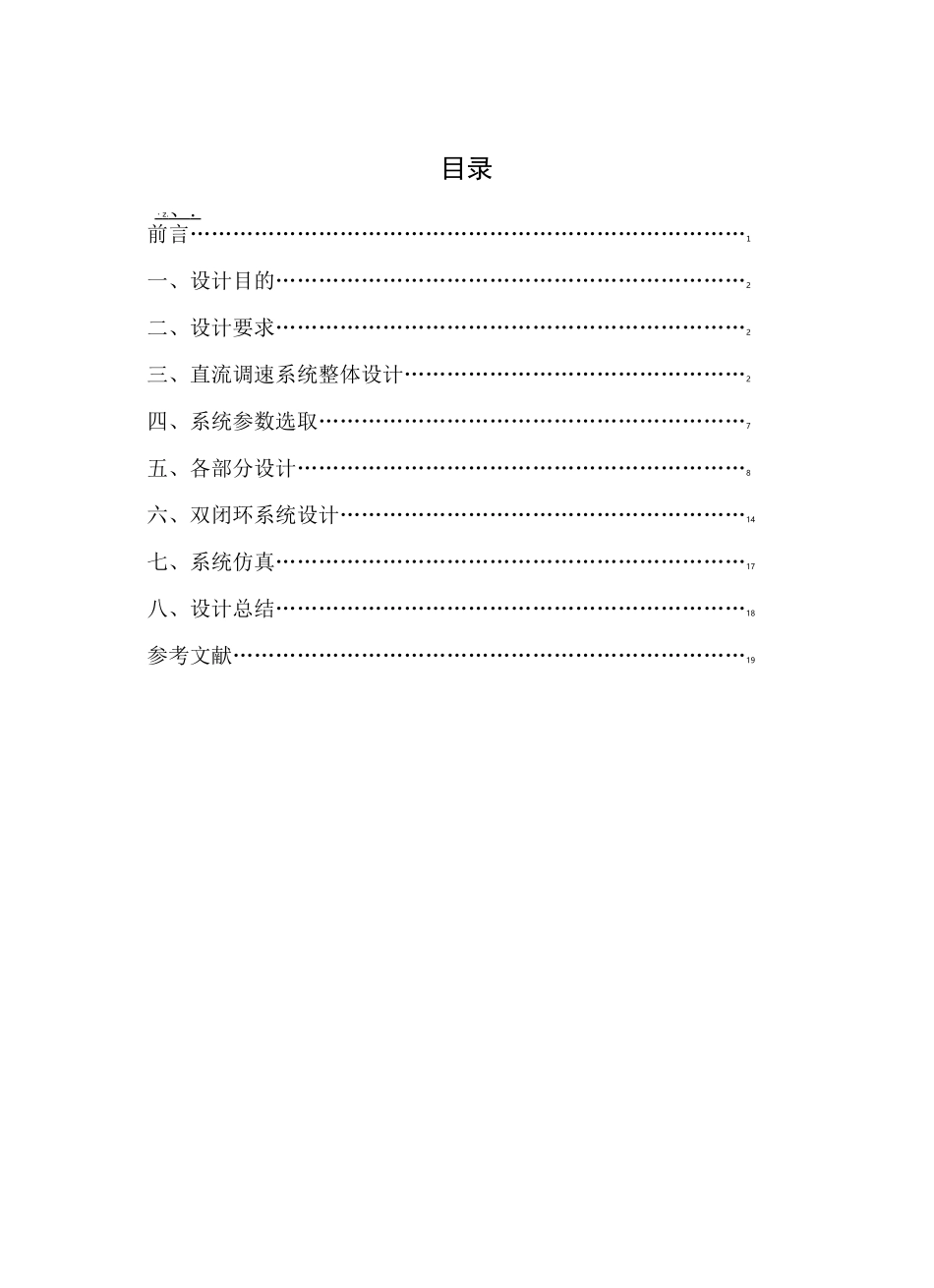

目录・z.、.前言……………………………………………………………………1一、设计目的…………………………………………………………2二、设计要求…………………………………………………………2三、直流调速系统整体设计…………………………………………2四、系统参数选取……………………………………………………7五、各部分设计………………………………………………………8六、双闭环系统设计…………………………………………………14七、系统仿真…………………………………………………………17八、设计总结…………………………………………………………18参考文献………………………………………………………………19^22k__前言由于直流电机具有良好的起动、制动和调速性能，已广泛应用于工业、航天领域等各个方面。随着电力电子技术的发展，脉宽调制（PWM）调速技术已成为直流电机常用的调速方法，具有调速精度高、响应速度快、调速围宽和功耗低等特点。而以H桥电路作为驱动器的功率驱动电路，可方便地实现直流电机的四象限运行，包括正转、正转制动、反转、反转制动，已广泛应用于现代直流电机伺服系统中。本文从直流电动机的工作原理入手，建立了双闭环直流调速系统的数学模型，并详细分析了系统的原理及其静态和动态性能。然后按照自动控制原理，对双闭环调速系统的设计参数进行分析和计算，利用SIMULINK对系统进行了各种参数给定下的仿真，通过仿真获得了参数整定的依据。在理论分析和仿真研究的基础上，本文设计了一套实验用双闭环直流调速系统，详细介绍了系统主电路、反馈电路、触发电路及控制电路的具体实现。对系统的性能指标进行了实验测试，表明所设计的双闭环调速系统运行稳定可靠，具有较好的静态和动态性能，达到了设计要求。采用MATLAB软件中的控制工具箱对直流电动机双闭环调速系统进行计算机辅助设计，并用SIMULINK进行动态数字仿真，同时查看仿真波形,以此验证设计的调速系统是否可行。一、设计目的通过对一个实用控制系统的设计，综合运用科学理论知识，提高工程意识和实践技能，使学生获得控制技术工程的基本训练，培养学生理论联系实际、分析解决实际问题的初步应用能力。二、设计要求完成所选题目的分析与设计，进行系统总体方案的设计、论证和选择；系统单元主电路和控制电路的设计、元器件的选择和参数计算三、直流调速系统整体设计1、直流电机PWM调速控制原理直流电动机转速公式为：n=(U-IR)/g其中U为电枢端电压，I为电枢电流，R为电枢电路总电阻，甲为每极磁通量，K为电动机结构参数。直流电机转速控制可分为励磁控制法与电枢电压控制法。励磁控制法用得很少，大多数应用场合都使用电枢电压控制法。随着电力电子技术的进步，改变电枢电压可通过多种途径实现，其中脉冲宽度调制(PWM)便是常用的改变电枢电压的一种调速方法。其方法是通过改变电机电枢电压接通时间与通电周期的比值（即占空比）来调整直流电机的电枢电压U，从而控制电机速度。PWM的核心部件是电压-脉宽变换器,其作用是根据控制指令信号对脉冲宽度进行调制，以便用宽度随指令变化的脉冲信号去控制大功率晶体管的导通时间，实现对电枢绕组两端电压的控制。在本次课程设计采用双闭环直流调速系统进行调速控制。2、双闭环直流调速系统A•双闭环调速系统的工作过程和原理：电动机在启动阶段，电动机的实际转速（电压）低于给定值,速度调节器的输入端存在一个偏差信号，经放大后输出的电压保持为限幅值,速度调节器工作在开环状态,速度调节器的输出电压作为电流给定值送入电流调节器,此时则以最大电流给定值使电流调节器输出移相信号,直流电压迅速上升,电流也随即增大直到等于最大给定值,电动机以最大电流恒流加速启动。电动机的最大电流（堵转电流）可以通过整定速度调节器的输出限幅值来改变。在电动机转速上升到给定转速后,速度调节器输入端的偏差信号减小到近于零,速度调节器和电流调节器退出饱和状态,闭环调节开始起作用。对负载引起的转速波动,速度调节器输入端产生的偏差信号将随时通过速度调节器、电流调节器来修正触发器的移相电压,使整流桥输出的直流电压相应变化,从而校正...
