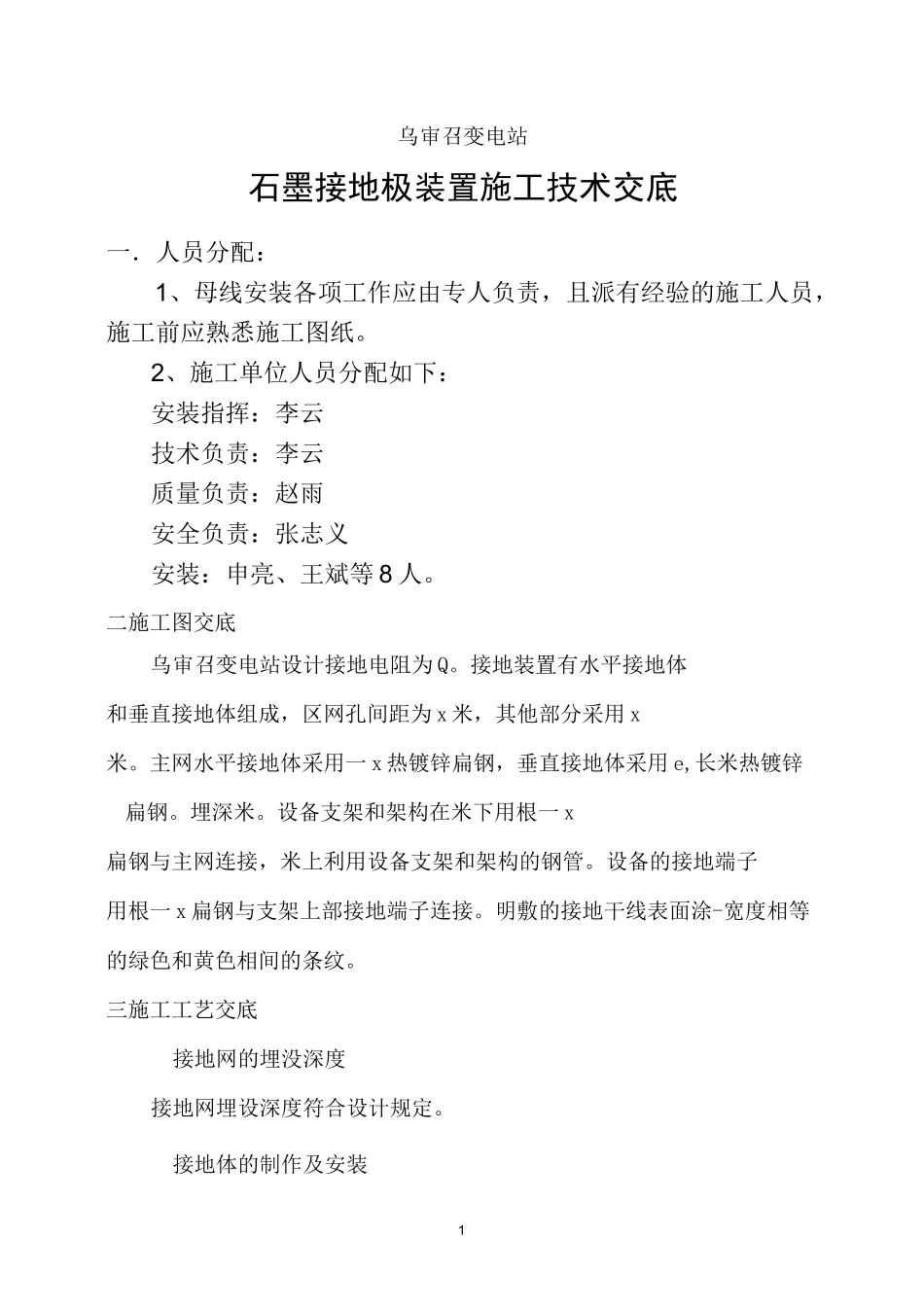

1乌审召变电站石墨接地极装置施工技术交底一.人员分配:1、母线安装各项工作应由专人负责,且派有经验的施工人员,施工前应熟悉施工图纸。2、施工单位人员分配如下:安装指挥:李云技术负责:李云质量负责:赵雨安全负责:张志义安装:申亮、王斌等8人。二施工图交底乌审召变电站设计接地电阻为Q。接地装置有水平接地体和垂直接地体组成,区网孔间距为x米,其他部分采用x米。主网水平接地体采用一x热镀锌扁钢,垂直接地体采用e,长米热镀锌扁钢。埋深米。设备支架和架构在米下用根一x扁钢与主网连接,米上利用设备支架和架构的钢管。设备的接地端子用根一x扁钢与支架上部接地端子连接。明敷的接地干线表面涂-宽度相等的绿色和黄色相间的条纹。三施工工艺交底接地网的埋没深度接地网埋设深度符合设计规定。接地体的制作及安装2()根据设计要求,检查已备材料是否设计规定。()准备施工用工器具,如切割机,电焊机等。接地极制作切割成每根米长的接地极,并将下端切成斜口,用0钢管加工成一些钢帽,锤打接地极时,套在接地极上端。管箍的制作()焊接前应将扁钢焊接处和管箍外表面铁锈和污物等清除干净直至表面露出金属光泽为止。()管箍与扁钢的连接应用°角焊接,其焊接高度与扁钢厚度相同。()所有焊缝应平整而无间断,熔化的金属应该牢固和焊透,不应有凹凸、夹渣、气孔、未焊透处及咬边等缺陷。()焊接完毕,应将焊接处的渣子,和金属飞溅物清除干净,然后在焊接处涂以防腐漆或沥清,沥清层的厚度应为一。接地体的埋没按设计要求或规程规定的深度挖好接地沟,将已经安装好的管形接地体按设计位置打人泥土之中,直到其上端埋入地下的深度符合为止。接地体在打人泥土时,应注意其管箍的方向要与水平敷没的接地线方向一致,并且宜于在打人到一定深度时将水平接地线与钢管和管箍牢固地焊接起来之后再打至规定的深度。水平接地体的敷设()划线挖沟()按照地网网格布置设计图纸,用白粉划线,挖沟至设计要求的深3度。为了确保设备接地引下线安装,划线时应严格按照配电设备的布置,开挖出足够数量的接地引下线支沟,以便敷设接地支线,对于电气设备及避雷针,一般要求双接地支线。()敷设接地干线按设计的截面尺寸相符的热镀锌敷设在符合深度要求的接地沟底,然后按下述要求,将全部的接地干线和引下线焊接成一个完整的地网。()接地干线和支线的搭接,其搭接长度扁钢为其宽度的倍,圆钢与扁钢连接时,其搭接长度为圆钢直径的倍。()焊接前,应将待焊接瑞头表面的铁锈及污垢清除干净,使之具有金属光泽。然后找正扁钢中心线,并加以固定。()焊接高度与扁钢厚度相同,并至少在三个棱边进行焊接。焊缝应平整而无间断,夹渣、气泡未焊透及咬边等毛病。()焊接完毕将焊渣清除干净、再涂以防腐漆或沥青。户内接地干线的安装()接地干线引入室内的安装户外接地网引入室内的接地干线穿越墙壁时,须经钢管保护并在其中填充黄砂。()接地干线穿墙,穿楼板的施工:接地线穿墙,穿楼板时均应用钢管加以保护,接地线两端应用接地线支架加以固定。()室内接地干线的敷设4接地线应离地面保持隙,沿线也要有支持架支的距离,并与墙壁的()接地线沿墙垂直敷设:接地线的着色及标记:()接地线的着色:明敷的接地线,均应涂以〜宽度相等的绿色和黄色相间的条纹。接地符号标志设备接地线的安装保护接地的范围变电站中的电气装置中金属部分,均应接地:变压器、电器、携带式和移动或用电器等的金属底座及外壳。电气设备的传动装置配电、控制及保护用的(柜、箱)及操作台等的金属框架的底座。屋内外的配电装置的金属或钢筋砼构架以及靠近带电部分的金属遮拦和金屑门。高、直流电力电缆的接头盒,终端头和膨胀器的金屑外壳,电缆的金属护层,可触及的电缆金属保护管及穿线的钢管。电缆桥架,支架和井架。六氟化硫组合电器和箱式变电站的金属箱体。控制电缆的金属护层。设备接地线的安装,应符合下列要求。()设备接地线应单独就近人地,以最短的距离与主接地体相连,其截面积符合规定。5()在设备规定的接地点接地。()敷设位置应不妨碍设备的检修和拆卸。()设备接地线的走向要尽量...
