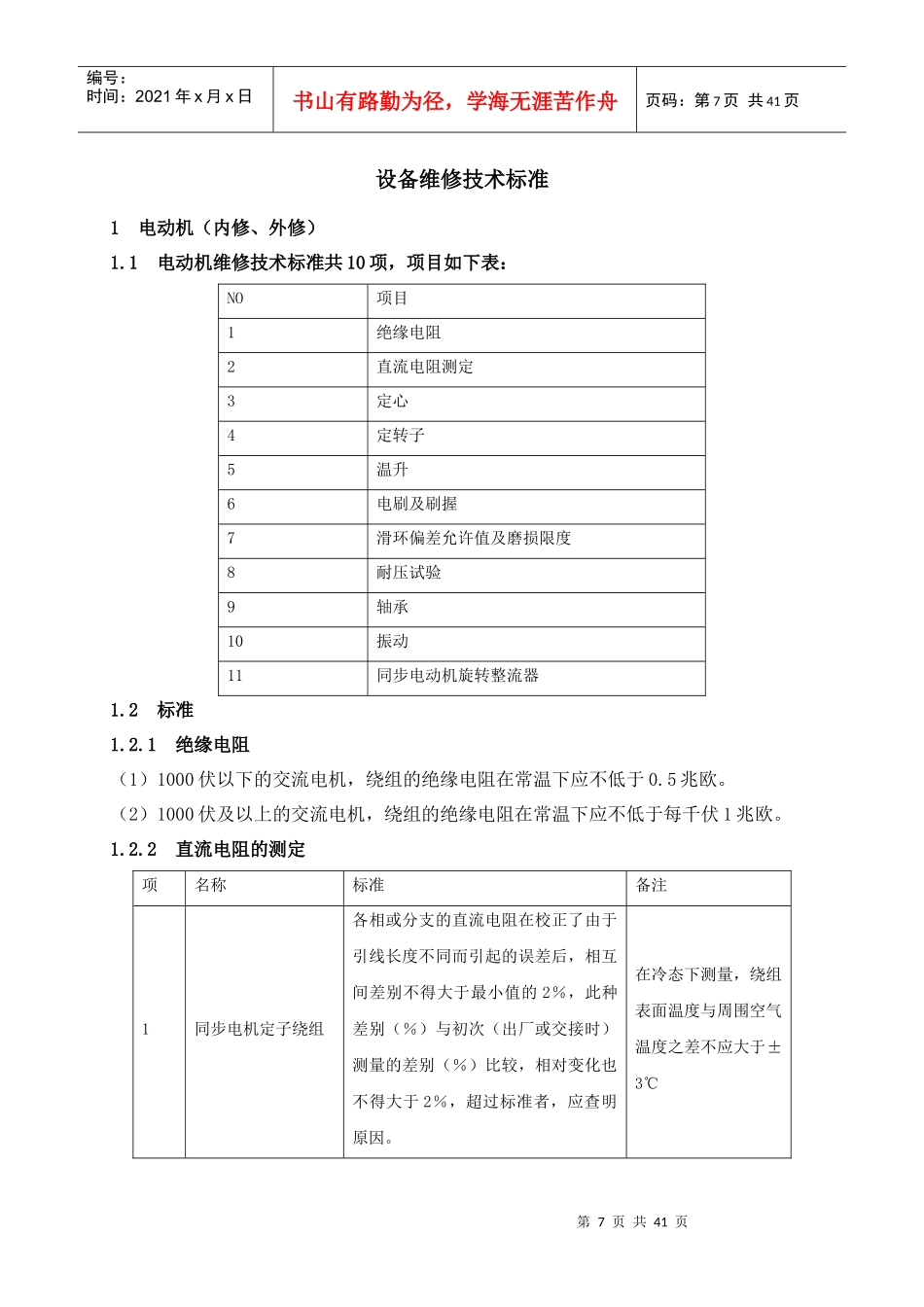

第7页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共41页设备维修技术标准1电动机（内修、外修）1.1电动机维修技术标准共10项，项目如下表：NO项目1绝缘电阻2直流电阻测定3定心4定转子5温升6电刷及刷握7滑环偏差允许值及磨损限度8耐压试验9轴承10振动11同步电动机旋转整流器1.2标准1.2.1绝缘电阻（1）1000伏以下的交流电机，绕组的绝缘电阻在常温下应不低于0.5兆欧。（2）1000伏及以上的交流电机，绕组的绝缘电阻在常温下应不低于每千伏1兆欧。1.2.2直流电阻的测定项名称标准备注1同步电机定子绕组各相或分支的直流电阻在校正了由于引线长度不同而引起的误差后，相互间差别不得大于最小值的2％，此种差别（％）与初次（出厂或交接时）测量的差别（％）比较，相对变化也不得大于2％，超过标准者，应查明原因。在冷态下测量，绕组表面温度与周围空气温度之差不应大于±3℃第8页共41页第7页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共41页2同步电机转子绕组与初次（交接或大修时）所测结果比较，其差别一般不应超过2％在冷态下测量3交流励磁机电枢绕组各相或分支的直流电阻在校正了由于引线长度不同而引起的误差后，相互间差别不得大于最小值的2％，此种差别（％）与初次（出厂或交接时）测量的差别（％）比较，相对变化也不得大于2％，超过标准者，应查明原因。4交流励磁机励磁绕组与出厂值比较在±10％范围以内1.2.3定心（1）刚性连轴器定心的允许偏差连轴器直径D（mm）<400400~600600~1000径向偏差（mm）0.030.040.05轴向偏差（mm）0.020.030.04（2）齿轮连轴器定心的允许偏差连轴器直径D（mm）≤150>150径向偏差（mm）0.080.08＋[（D－150）/100]×0.01轴向偏差（mm）0.080.08＋[（D－150）/100]×0.01（3）弹性连轴器定心的允许偏差连轴器直径D（mm）≤200>200径向偏差（mm）0.050.05＋[（D－200）/100]×0.01轴向偏差（mm）0.050.05＋[（D－200）/100]×0.011.2.4定转子气隙对不同类型的交流电机定转子气隙最大值或最小值与平均值之差，同平均值之比，不应超过下列数值：交流电机类型气隙容差值第9页共41页第8页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共41页感应电机±5％汽轮发电机±5％快速同步电机±2.5％慢速同步电机±5％1.2.5温升（1）感应电机的温升限度见下表（单位：K）项感应电机部分外形种类A级绝缘E级绝缘B级绝缘F级绝缘H级绝缘温度计法电阻法埋入温度计法温度计法电阻法埋入温度计法温度计法电阻法埋入温度计法温度计法电阻法埋入温度计法温度计法电阻法埋入温度计法1定子绕组开放型封闭型50556060606065707575757570758080808085901001001001001051101251251251252做过绝缘的转子绕组开放型封闭型50556060－－65707575－－70758080－－8590100100－－105110125125－－3不绝缘的短路绕组不会引起机械性故障，且不损伤附近绝缘物的温度4与绝缘绕组接近的铁心及其它机械部分开放型封闭型6060－－－－7575－－－－8080－－－－100100－－－－125125－－－－5换向器及滑环60－－70－－80－－90－－100－－6刷盒及刷子等不会引起机械性故障，且不损伤附近绝缘物的温度7轴承（自冷式）表面测定40℃，将测温元件埋入金属内测定时45℃，但对于水冷式轴承，耐热润滑剂，温升上限由订货者与制造者协商。（2）同步电动机温升限度见下表（单位：K）项同步电机部分A级绝缘E级绝缘B级绝缘F级绝缘H级绝缘温度计法电阻法埋入温度温度计法电阻法埋入温度温度计法电阻法埋入温度温度计法电阻法埋入温度温度计法电阻法埋入温度第10页共41页第9页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共41页计法计法计法计法计法1定子绕组506060657575708080851001001051251252做过绝缘的转子绕组5060－6575－7080－85100－105125－3A3B3C3D多层励磁线圈绝缘单层励磁线圈裸露单层励磁线圈圆筒形转子的同步机励磁线圈505065－606065－－－－－657580－757580－－－－－708090－80809090－－－－85110110－100100110110－－－－105125135－125125135125－－－－4...
