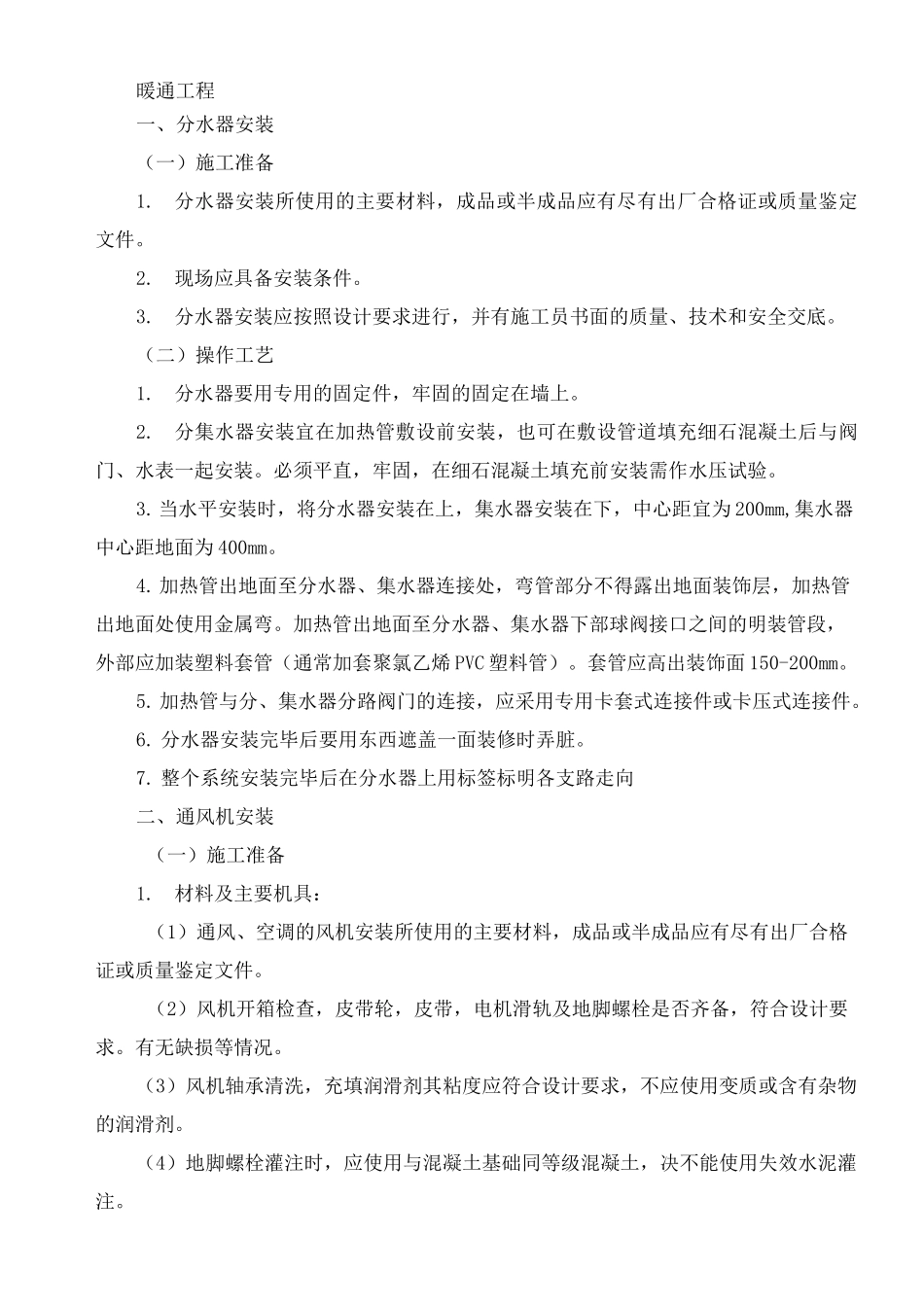

暖通工程一、分水器安装（一）施工准备1.分水器安装所使用的主要材料，成品或半成品应有尽有出厂合格证或质量鉴定文件。2.现场应具备安装条件。3.分水器安装应按照设计要求进行，并有施工员书面的质量、技术和安全交底。（二）操作工艺1.分水器要用专用的固定件，牢固的固定在墙上。2.分集水器安装宜在加热管敷设前安装，也可在敷设管道填充细石混凝土后与阀门、水表一起安装。必须平直，牢固，在细石混凝土填充前安装需作水压试验。3.当水平安装时，将分水器安装在上，集水器安装在下，中心距宜为200mm,集水器中心距地面为400mm。4.加热管出地面至分水器、集水器连接处，弯管部分不得露出地面装饰层，加热管出地面处使用金属弯。加热管出地面至分水器、集水器下部球阀接口之间的明装管段，外部应加装塑料套管（通常加套聚氯乙烯PVC塑料管）。套管应高出装饰面150-200mm。5.加热管与分、集水器分路阀门的连接，应采用专用卡套式连接件或卡压式连接件。6.分水器安装完毕后要用东西遮盖一面装修时弄脏。7.整个系统安装完毕后在分水器上用标签标明各支路走向二、通风机安装（一）施工准备1.材料及主要机具：（1）通风、空调的风机安装所使用的主要材料，成品或半成品应有尽有出厂合格证或质量鉴定文件。（2）风机开箱检查，皮带轮，皮带，电机滑轨及地脚螺栓是否齐备，符合设计要求。有无缺损等情况。（3）风机轴承清洗，充填润滑剂其粘度应符合设计要求，不应使用变质或含有杂物的润滑剂。（4）地脚螺栓灌注时，应使用与混凝土基础同等级混凝土，决不能使用失效水泥灌注。（5）倒链、滑轮、绳索、撬棍、活动扳手，铁锤、钢丝钳、螺丝刀、水平尺、钢板尺、钢卷尺、线坠、平板车、高凳、电锤、油桶、刷子、棉布、棉丝等。2.作业条件：（1）施工现场环境，除机房内的装修和地面未完外，基本具备安装条件。（2）风机安装应按照设计要求进行，并有施工员书面的质量、技术和安全、・I>.交底。（二）操作工艺1.工艺流程：基础验收f开箱检查f搬运f清洗f安装、找平、找正f试运转、检查验收；2.基础验收（1）风机安装前应根据设计图纸对设备基础进行全面检查，是否符合尺寸要求。（2）风机安装前、应在基础表面铲出麻面，以使二次浇灌的混凝土或水泥砂浆能与基础紧密结合。3.通风机开箱检查应符合下列规定：（1）按设备装箱清单，核对叶轮、机壳和其它部位的主要尺寸，进、出风口的位置方向是否符合设计要求，做好检查记录。（2）叶轮旋转方向应符合设备技术文件的规定。（3）进、出风口应有盖板严密遮盖。检查各切削加工面，机壳的防锈情况和转子是否发生变形或锈蚀、碰损等。（4）风机设备搬运应配合起重工专人指挥使用的工具及绳索必须符合安全要求。4.设备清洗：（1）风机设备安装前，应将轴承、传动部位及调节机构进行拆卸、清洗，装配后使其转动，调节灵活。(2)用煤油或汽油清洗轴承时严禁吸烟或用火，以防发生火灾。5.风机安装：(1)风机设备安装就位前，按设计图纸并依据建筑物的轴线、边缘线及标高线放出安装基准线。将设备基础表面的油污、泥土杂物清除和地脚螺栓预留孔内的杂物清除干净。(2)整体安装的风机，搬运和吊装的绳索不得捆缚在转子和机壳或轴承盖的吊环上。(3)整体安装风机吊装时直接放置在基础上，用垫铁找平找正，垫铁一般应放在地脚螺栓两侧，斜垫铁必须成对使用。设备安装好后统一组装铁应点焊在一起，以免受力时松动。(4)风机安装在无减震器支架上，应垫上4〜5mm厚的橡胶板，找平找正后固定牢。(5)风机安装在有减震器的机座上时，地面要平整，各组减震器承受的荷载压缩量应均匀，不偏心，安装后采取保护措施，防止损坏。(6)通风机的机轴必须保持水平度，风机与电动机用联轴节连接时，两轴中心线应在同一直线上。(7)通风机与电动机用三角皮带传动时进行找正，以保证电动机与通风机的轴线互相平行，并使两个皮带轮的中心线相重合。三角皮带拉紧程度一般可用手敲打已装好的皮带中间，以稍有弹跳为准。(8)通风机与电动机安装皮带轮时，操作者应紧密配合，防止将手碰伤。挂皮带时不要把手指入皮带轮内，防止发生事故。(9)风机与电动机的传动装置外露部分应安装防护罩，风机...
