风力发电机基础施工方法VIP专享VIP免费

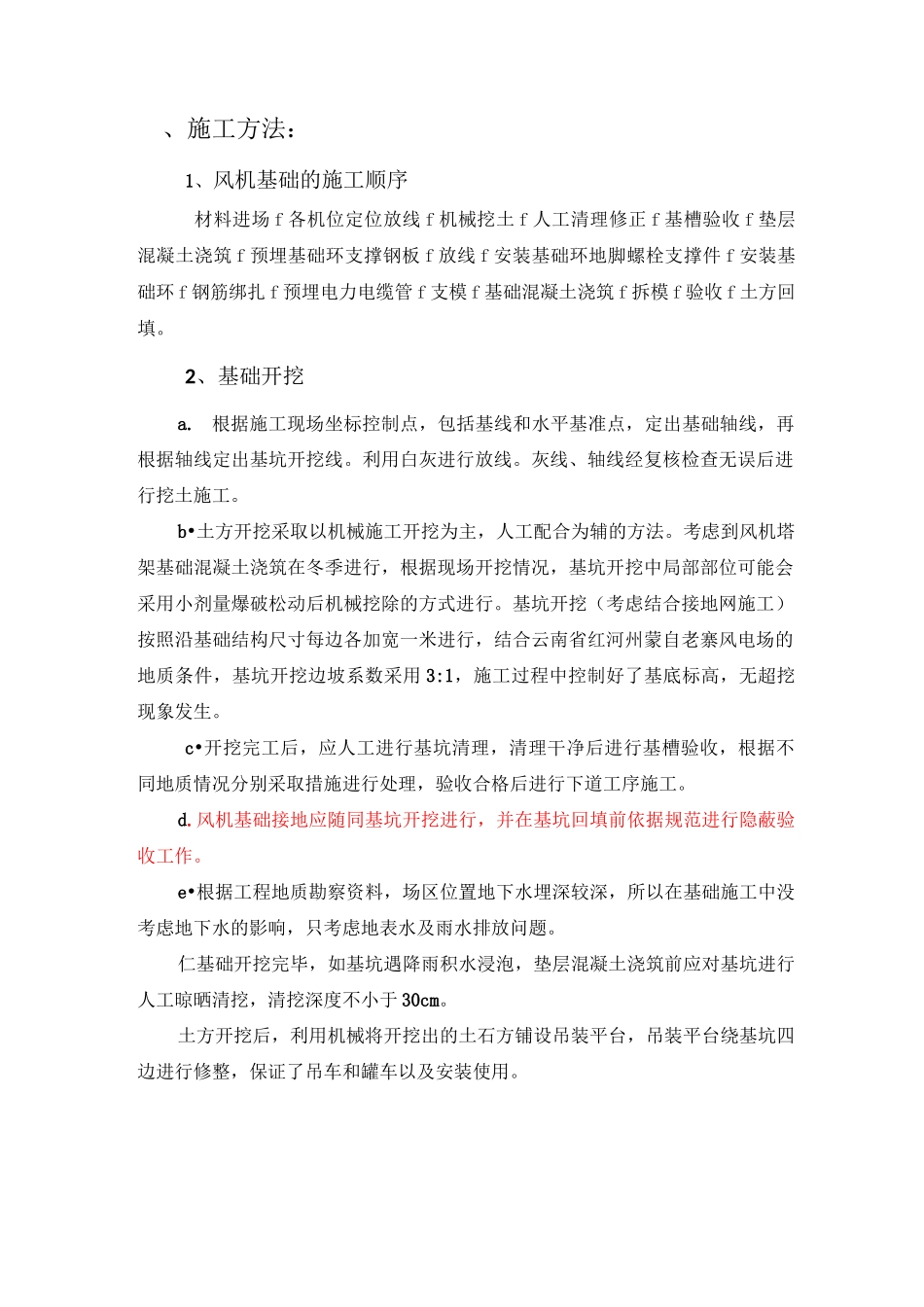

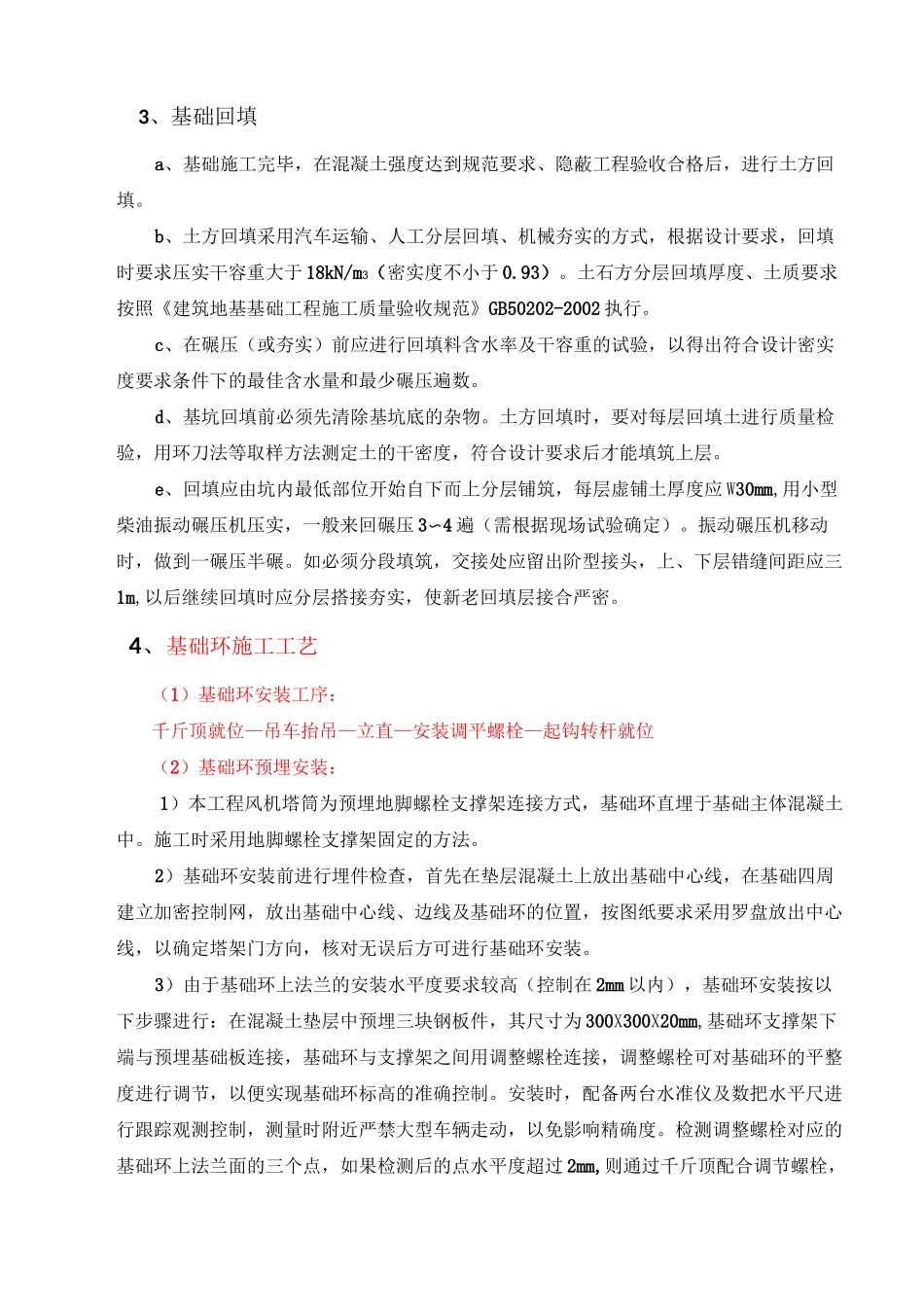

、施工方法：1、风机基础的施工顺序材料进场f各机位定位放线f机械挖土f人工清理修正f基槽验收f垫层混凝土浇筑f预埋基础环支撑钢板f放线f安装基础环地脚螺栓支撑件f安装基础环f钢筋绑扎f预埋电力电缆管f支模f基础混凝土浇筑f拆模f验收f土方回填。2、基础开挖a.根据施工现场坐标控制点，包括基线和水平基准点，定出基础轴线，再根据轴线定出基坑开挖线。利用白灰进行放线。灰线、轴线经复核检查无误后进行挖土施工。b•土方开挖采取以机械施工开挖为主，人工配合为辅的方法。考虑到风机塔架基础混凝土浇筑在冬季进行，根据现场开挖情况，基坑开挖中局部部位可能会采用小剂量爆破松动后机械挖除的方式进行。基坑开挖（考虑结合接地网施工）按照沿基础结构尺寸每边各加宽一米进行，结合云南省红河州蒙自老寨风电场的地质条件，基坑开挖边坡系数采用3:1，施工过程中控制好了基底标高，无超挖现象发生。c•开挖完工后，应人工进行基坑清理，清理干净后进行基槽验收，根据不同地质情况分别采取措施进行处理，验收合格后进行下道工序施工。d.风机基础接地应随同基坑开挖进行，并在基坑回填前依据规范进行隐蔽验收工作。e•根据工程地质勘察资料，场区位置地下水埋深较深，所以在基础施工中没考虑地下水的影响，只考虑地表水及雨水排放问题。仁基础开挖完毕，如基坑遇降雨积水浸泡，垫层混凝土浇筑前应对基坑进行人工晾晒清挖，清挖深度不小于30cm。土方开挖后，利用机械将开挖出的土石方铺设吊装平台，吊装平台绕基坑四边进行修整，保证了吊车和罐车以及安装使用。3、基础回填a、基础施工完毕，在混凝土强度达到规范要求、隐蔽工程验收合格后，进行土方回填。b、土方回填采用汽车运输、人工分层回填、机械夯实的方式，根据设计要求，回填时要求压实干容重大于18kN/m3（密实度不小于0.93）。土石方分层回填厚度、土质要求按照《建筑地基基础工程施工质量验收规范》GB50202-2002执行。c、在碾压（或夯实）前应进行回填料含水率及干容重的试验，以得出符合设计密实度要求条件下的最佳含水量和最少碾压遍数。d、基坑回填前必须先清除基坑底的杂物。土方回填时，要对每层回填土进行质量检验，用环刀法等取样方法测定土的干密度，符合设计要求后才能填筑上层。e、回填应由坑内最低部位开始自下而上分层铺筑，每层虚铺土厚度应W30mm,用小型柴油振动碾压机压实，一般来回碾压3〜4遍（需根据现场试验确定）。振动碾压机移动时，做到一碾压半碾。如必须分段填筑，交接处应留出阶型接头，上、下层错缝间距应三1m,以后继续回填时应分层搭接夯实，使新老回填层接合严密。4、基础环施工工艺（1）基础环安装工序：千斤顶就位—吊车抬吊—立直—安装调平螺栓—起钩转杆就位（2）基础环预埋安装：1）本工程风机塔筒为预埋地脚螺栓支撑架连接方式，基础环直埋于基础主体混凝土中。施工时采用地脚螺栓支撑架固定的方法。2）基础环安装前进行埋件检查，首先在垫层混凝土上放出基础中心线，在基础四周建立加密控制网，放出基础中心线、边线及基础环的位置，按图纸要求采用罗盘放出中心线，以确定塔架门方向，核对无误后方可进行基础环安装。3）由于基础环上法兰的安装水平度要求较高（控制在2mm以内），基础环安装按以下步骤进行：在混凝土垫层中预埋三块钢板件，其尺寸为300X300X20mm,基础环支撑架下端与预埋基础板连接，基础环与支撑架之间用调整螺栓连接，调整螺栓可对基础环的平整度进行调节，以便实现基础环标高的准确控制。安装时，配备两台水准仪及数把水平尺进行跟踪观测控制，测量时附近严禁大型车辆走动，以免影响精确度。检测调整螺栓对应的基础环上法兰面的三个点，如果检测后的点水平度超过2mm,则通过千斤顶配合调节螺栓，并且重新调整水准仪，对中、检测，使基础环水平度控制在规范之内。调整时吊车不松钩，待调整完毕加固后方可摘钩。4）基础环安装经验收合格后绑扎基础钢筋。螺栓支撑架与钢筋、模板、模板支撑系统及操作脚手架应互不相连，独成体系，防止混凝土浇筑时模板系统的振动及变形对螺栓的影响。5）地脚螺栓支撑架与基础环安装完毕后，做整体验收复核，包括控制轴线和基础中心线的验收。...
