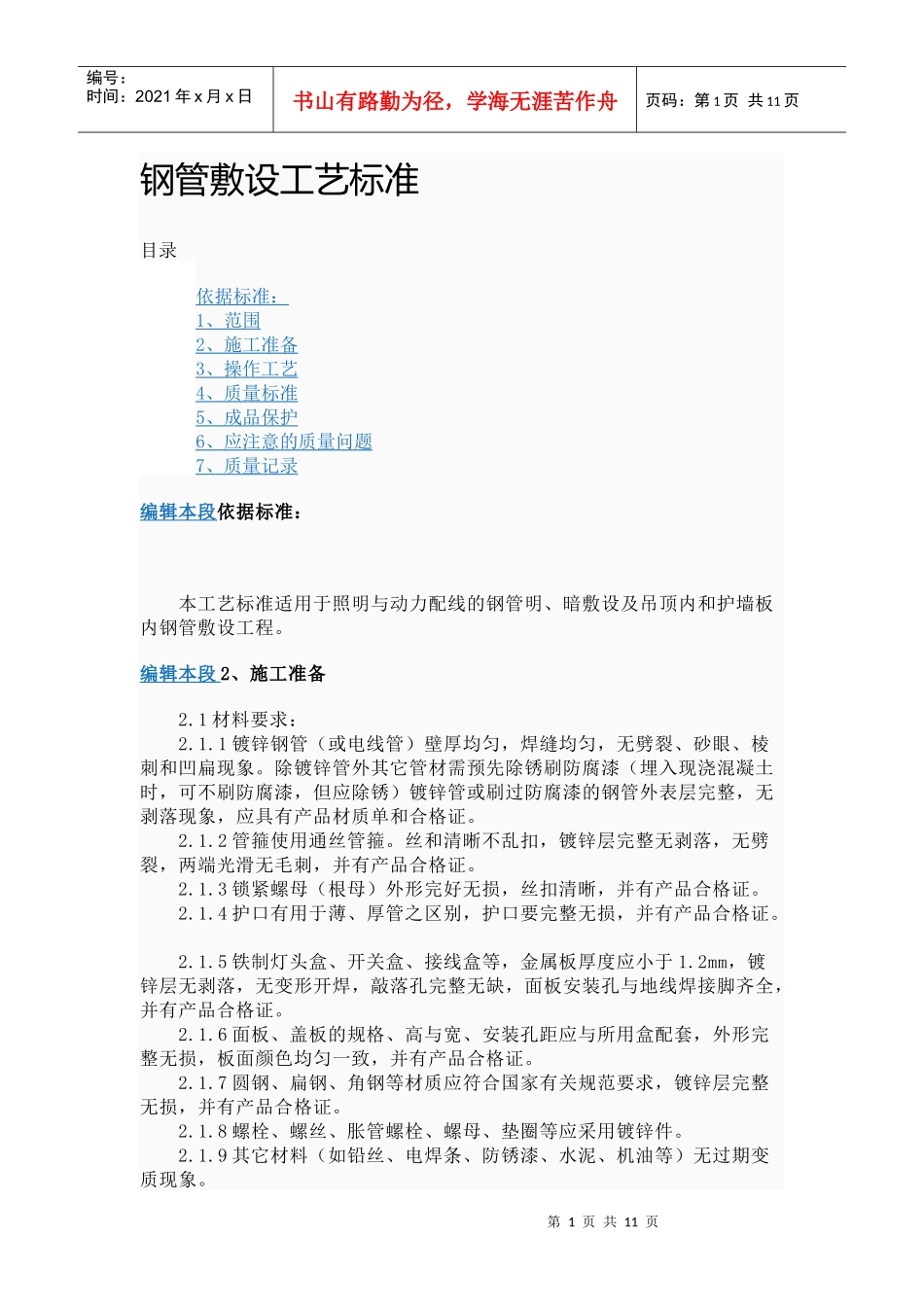

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页钢管敷设工艺标准目录依据标准：1、范围2、施工准备3、操作工艺4、质量标准5、成品保护6、应注意的质量问题7、质量记录编辑本段依据标准：本工艺标准适用于照明与动力配线的钢管明、暗敷设及吊顶内和护墙板内钢管敷设工程。编辑本段2、施工准备2.1材料要求：2.1.1镀锌钢管（或电线管）壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。除镀锌管外其它管材需预先除锈刷防腐漆（埋入现浇混凝土时，可不刷防腐漆，但应除锈）镀锌管或刷过防腐漆的钢管外表层完整，无剥落现象，应具有产品材质单和合格证。2.1.2管箍使用通丝管箍。丝和清晰不乱扣，镀锌层完整无剥落，无劈裂，两端光滑无毛刺，并有产品合格证。2.1.3锁紧螺母（根母）外形完好无损，丝扣清晰，并有产品合格证。2.1.4护口有用于薄、厚管之区别，护口要完整无损，并有产品合格证。2.1.5铁制灯头盒、开关盒、接线盒等，金属板厚度应小于1.2mm，镀锌层无剥落，无变形开焊，敲落孔完整无缺，面板安装孔与地线焊接脚齐全，并有产品合格证。2.1.6面板、盖板的规格、高与宽、安装孔距应与所用盒配套，外形完整无损，板面颜色均匀一致，并有产品合格证。2.1.7圆钢、扁钢、角钢等材质应符合国家有关规范要求，镀锌层完整无损，并有产品合格证。2.1.8螺栓、螺丝、胀管螺栓、螺母、垫圈等应采用镀锌件。2.1.9其它材料（如铅丝、电焊条、防锈漆、水泥、机油等）无过期变质现象。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页2.2主要机具：2.2.1煨管器、液压煨管器、液压开孔器、压力案子、套丝板、套管机。2.2.2手锤、錾子、钢锯、扁锉、半圆锉、圆锉、活扳子、鱼尾钳。2.2.3铅笔、皮尺、水平尺、线坠，灰铲、灰桶、水壶、油桶、油刷、粉线袋等。2.2.4手电钻、台钻、钻头、射钉枪、拉铆枪、绝缘手套、工具袋、工具箱、高凳等。2.3作业条件：编辑本段3、操作工艺3.4.4管子套丝：采用套丝板、套管机，根据管外径选择相应板牙。将管子用台虎钳或龙门压架钳紧牢固，再把绞板套在管端，均匀用力不得过猛，随套随浇冷却液，丝扣不乱不过长，消除渣屑，丝扣干净清晰。管径直20mm及其以下时，应分二极套成；管径在25mm及其以上时，应分三板套成。3.5测定盒、箱位置：根据设计图要求确定盒、箱轴线位置，以土建弹出的水平线为基准，挂线找平，线坠找正，标出盒、箱实际尺寸位置。3.7管路连接：3.7.1管路连接方法：3.7.1.1管箍丝扣连接。套丝不得有乱扣现象；管箍必须使用通丝管箍。上好管箍后，管口应对严。外露丝应不多于2扣。3.7.1.2套管连接宜用于暗配管，套管长度为连接管径的1.5～3倍；连接管口的对口处应在套管的中心，焊口应焊接牢固严密。3.7.1.3坡口（喇叭口）焊接。管径80mm以上钢管，先将管口除去毛刺，找平齐。用气焊加热管端，边加热边用手锤沿管周边，逐点均匀向外敲打出坡口，把两管坡口对平齐，周边焊严密。3.7.2管与管的连接管径20mm及其以下钢管以及各种管径电线管，必须用管箍连接。管口锉光滑平整，接头应牢固紧密。管径25mm及其以上钢管，可采用管箍连接或套管焊接。3.7.2.1管路超过下列长度，应加装接线盒，其位置应便于穿线。无弯时，45m；有一个弯时，30m；用二个弯时，20m；有三个子弯时，12m。3.7.2.2管路垂直敷设时，根据导线截面设置接线盒距离；50mm及以下为30m；70～95mm时，为20m；120～240mm时，为18m；3.7.2.3电线管路与其它管道最小距离见表3.7.2.3配线与管道间最小距离表3.7.2.3管道名称配线方式第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页穿管配线绝缘导线明配线最小距离（mm）蒸汽管平行1000（500）1000（500）交叉300300暖、热水管平行300（200）300（200）交叉100100通风、上下水压缩空气管平行100200交叉50100注：1.表内有括号者为在管道下边的数据。2.达不到表中距离时，应采取下列措施：a.蒸汽管——在管外包隔热层后，上下平行净距可减至200mm，交叉距离须考虑便于维修，但管线周围温度应经常在35...
