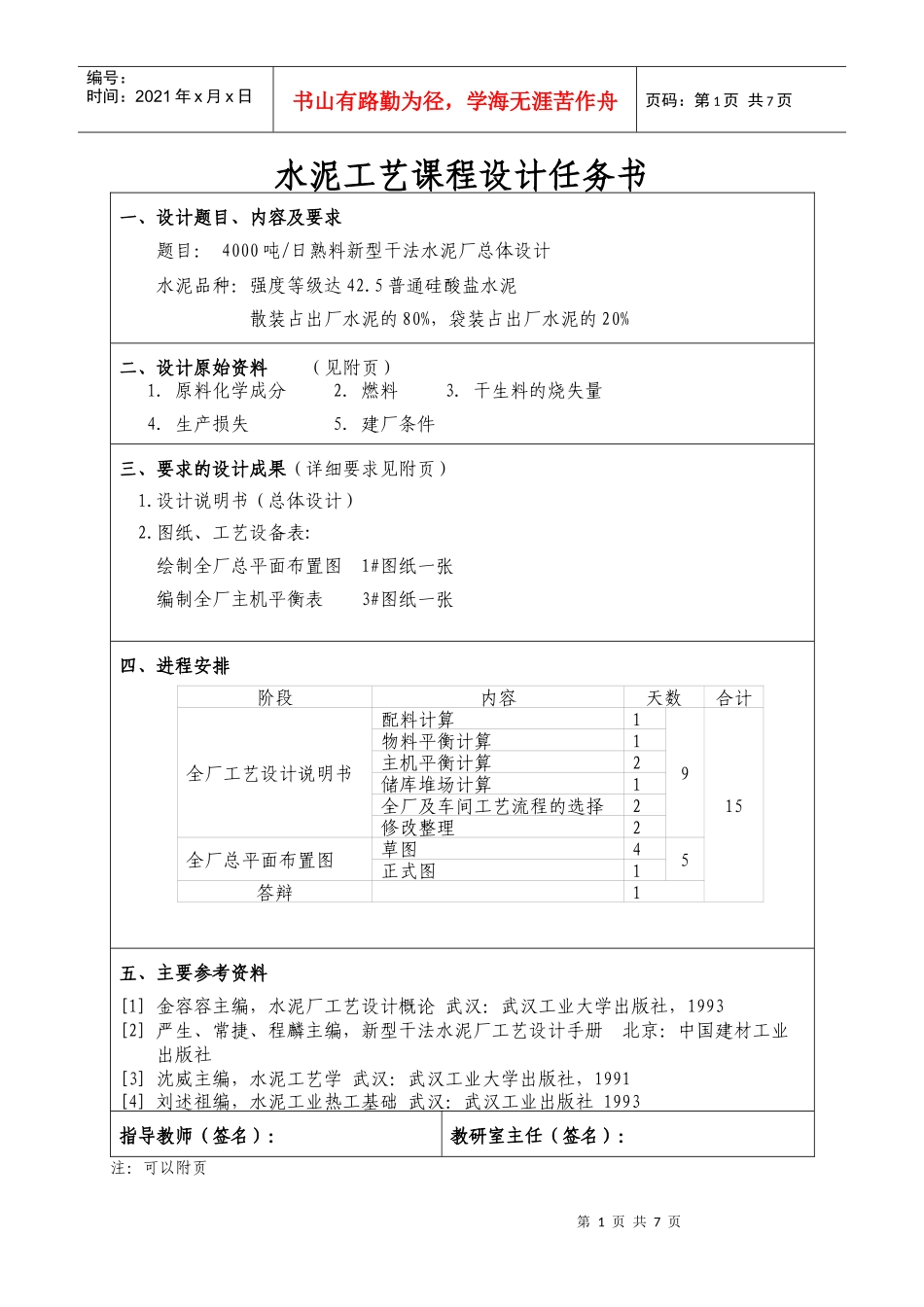

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页水泥工艺课程设计任务书一、设计题目、内容及要求题目：4000吨/日熟料新型干法水泥厂总体设计水泥品种：强度等级达42.5普通硅酸盐水泥散装占出厂水泥的80%，袋装占出厂水泥的20%二、设计原始资料（见附页）1.原料化学成分2．燃料3．干生料的烧失量4．生产损失5．建厂条件三、要求的设计成果（详细要求见附页）1.设计说明书（总体设计）2.图纸、工艺设备表:绘制全厂总平面布置图1#图纸一张编制全厂主机平衡表3#图纸一张四、进程安排阶段内容天数合计全厂工艺设计说明书配料计算1915物料平衡计算1主机平衡计算2储库堆场计算1全厂及车间工艺流程的选择2修改整理2全厂总平面布置图草图45正式图1答辩1五、主要参考资料[1]金容容主编，水泥厂工艺设计概论武汉：武汉工业大学出版社，1993[2]严生、常捷、程麟主编，新型干法水泥厂工艺设计手册北京：中国建材工业出版社[3]沈威主编，水泥工艺学武汉：武汉工业大学出版社，1991[4]刘述祖编，水泥工业热工基础武汉：武汉工业出版社1993指导教师（签名）：教研室主任（签名）：注：可以附页第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页课程设计成绩评定表出勤情况出勤天数缺勤天数成绩评定出勤情况及设计过程表现（20分）课设答辩（20分）设计成果（60分）总成绩（100分）提问（答辩）问题情况第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页综合评定指导教师签名：年月日水泥工艺课程设计任务书附页水泥工艺课程设计任务书（4）一、设计题目4000吨/日熟料新型干法水泥厂总体设计水泥品种：强度等级达42.5普通硅酸盐水泥散装占出厂水泥的80%，袋装占出厂水泥的20%二、原始资料及设计条件1.原料化学成分名称烧失量SiO2Al2O3Fe2O3CaOMgO总和石灰石39.834.350.300.7953.541.31100.12粘土5.3867.9614.215.942.011.2697.79砂页岩3.3388.032.842.091.140.9198.34粉煤灰3.9349.3531.844.4724.620.9595.11铁矿石2.8149.815.7032.533.071.7195.63第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页烟煤煤灰0.0049.8128.119.124.951.7793.76无烟煤煤灰0.0049.9231.858.143.712.0295.642．燃料煤的工业分析（%）Fc.arV.arA.arMarQnet.ar46.5723.3227.892.2222717(kJ/kg)煤的元素分析（%）矿渣烘干热耗4567（kJ/kgH2O）粘土烘干热耗5158（kJ/kgH2O）3．干生料的烧失量I=36.58%4．生产损失：名称石膏粉煤灰生料水泥生产损失/％33535．建厂条件：拟建厂区均南北长850米，东西长420米；地形平坦。在其北侧和东侧有大面积可开采石灰石矿山。该地区年主导风向为西北风。CarHarOarNarSarAarMar合计57.955.564.601.550.2327.892.22100.00应用基水分/%应用基低位热值/kJ/kg烧成用煤7.4622717烘干用煤5.4621568第5页共7页第4页共7页拟建厂区850m420m编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页三、设计内容第一部分设计说明书(一)、新型干法水泥生产简述简述新型干法水泥生产的特点和发展。(二)、配料方案的确定第6页共7页第5页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页1．熟料热耗的确定：说明影响熟料热耗的因素、目前国内外的水平、同类厂家的水平，确定熟料热耗。2．率值的确定：说明确定原则，对熟料性能和煅烧方面有何影响、参考全国同类型窑消耗的标定情况，确定热耗。3．确定几个参数(1)熟料的标号的确定说明影响熟料标号的因素、熟料标号对水泥性能、成本等的影响。论证、根据率值和煅烧条件，确定熟料标号。(2)混合材、石膏掺加量的确定根据水泥的品种、熟料的标号、矿渣、粉煤灰、石膏的品种、确定加入量。(三)、物料平衡计算进行配料计算、全厂物料平衡计算，列出物料平衡表。(四)、全厂工艺流程的确定<一>全厂工艺流程的选择1．原料的预均化系统论述原料预均化的意义，比较并确定是否采用预均化、采用何种型式；绘制流程图。2．原料、燃料的破碎系统...
