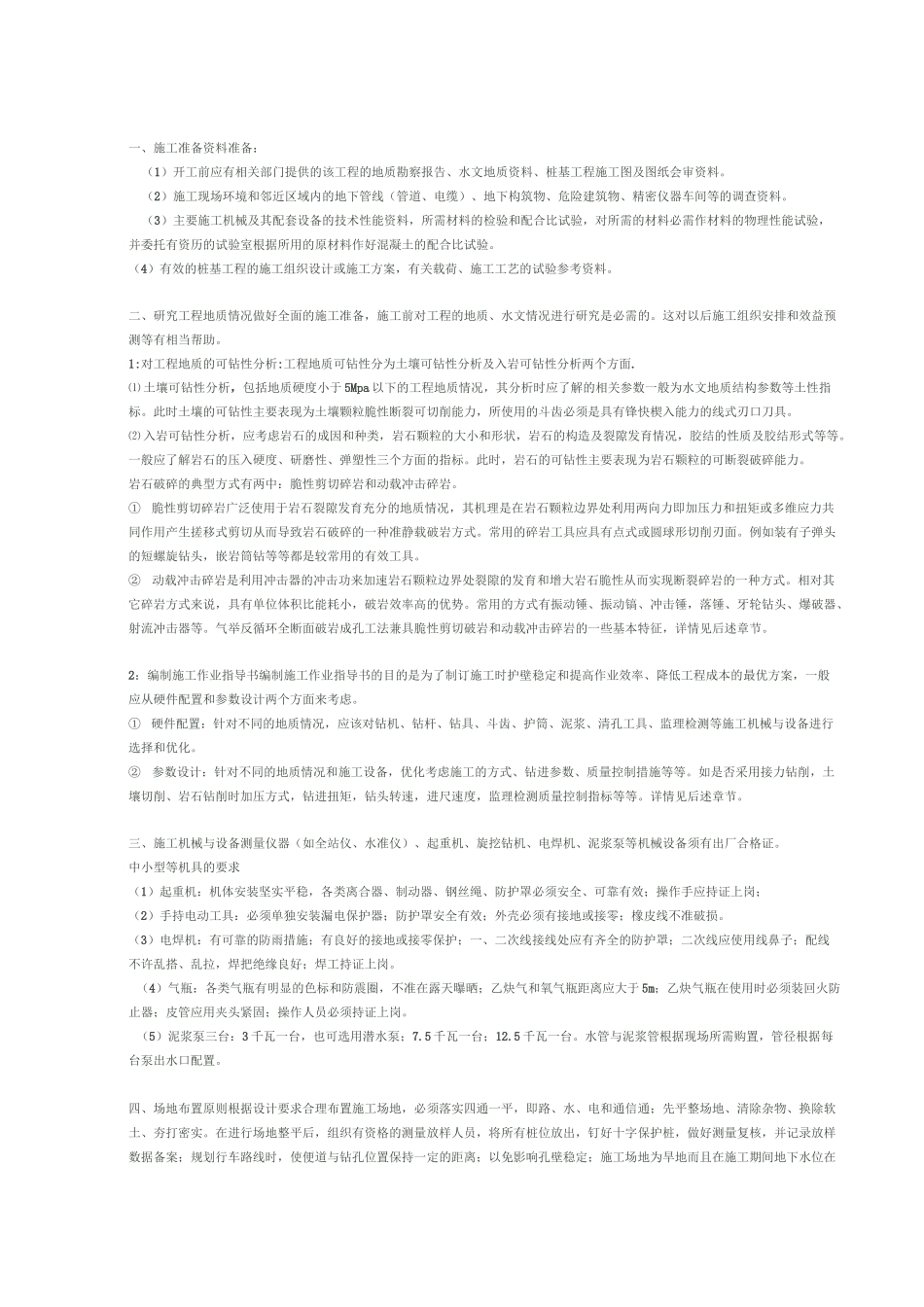

一、施工准备资料准备：（1）开工前应有相关部门提供的该工程的地质勘察报告、水文地质资料、桩基工程施工图及图纸会审资料。（2）施工现场环境和邻近区域内的地下管线（管道、电缆）、地下构筑物、危险建筑物、精密仪器车间等的调查资料。（3）主要施工机械及其配套设备的技术性能资料，所需材料的检验和配合比试验，对所需的材料必需作材料的物理性能试验，并委托有资历的试验室根据所用的原材料作好混凝土的配合比试验。（4）有效的桩基工程的施工组织设计或施工方案，有关载荷、施工工艺的试验参考资料。二、研究工程地质情况做好全面的施工准备，施工前对工程的地质、水文情况进行研究是必需的。这对以后施工组织安排和效益预测等有相当帮助。1:对工程地质的可钻性分析:工程地质可钻性分为土壤可钻性分析及入岩可钻性分析两个方面.⑴土壤可钻性分析，包括地质硬度小于5Mpa以下的工程地质情况，其分析时应了解的相关参数一般为水文地质结构参数等土性指标。此时土壤的可钻性主要表现为土壤颗粒脆性断裂可切削能力，所使用的斗齿必须是具有锋快楔入能力的线式刃口刀具。⑵入岩可钻性分析，应考虑岩石的成因和种类，岩石颗粒的大小和形状，岩石的构造及裂隙发育情况，胶结的性质及胶结形式等等。一般应了解岩石的压入硬度、研磨性、弹塑性三个方面的指标。此时，岩石的可钻性主要表现为岩石颗粒的可断裂破碎能力。岩石破碎的典型方式有两中：脆性剪切碎岩和动载冲击碎岩。①脆性剪切碎岩广泛使用于岩石裂隙发育充分的地质情况，其机理是在岩石颗粒边界处利用两向力即加压力和扭矩或多维应力共同作用产生搓移式剪切从而导致岩石破碎的一种准静载破岩方式。常用的碎岩工具应具有点式或圆球形切削刃面。例如装有子弹头的短螺旋钻头，嵌岩筒钻等等都是较常用的有效工具。②动载冲击碎岩是利用冲击器的冲击功来加速岩石颗粒边界处裂隙的发育和增大岩石脆性从而实现断裂碎岩的一种方式。相对其它碎岩方式来说，具有单位体积比能耗小，破岩效率高的优势。常用的方式有振动锤、振动镐、冲击锤，落锤、牙轮钻头、爆破器、射流冲击器等。气举反循环全断面破岩成孔工法兼具脆性剪切破岩和动载冲击碎岩的一些基本特征，详情见后述章节。2：编制施工作业指导书编制施工作业指导书的目的是为了制订施工时护壁稳定和提高作业效率、降低工程成本的最优方案，一般应从硬件配置和参数设计两个方面来考虑。①硬件配置：针对不同的地质情况，应该对钻机、钻杆、钻具、斗齿、护筒、泥浆、清孔工具、监理检测等施工机械与设备进行选择和优化。②参数设计：针对不同的地质情况和施工设备，优化考虑施工的方式、钻进参数、质量控制措施等等。如是否采用接力钻削，土壤切削、岩石钻削时加压方式，钻进扭矩，钻头转速，进尺速度，监理检测质量控制指标等等。详情见后述章节。三、施工机械与设备测量仪器（如全站仪、水准仪）、起重机、旋挖钻机、电焊机、泥浆泵等机械设备须有出厂合格证。中小型等机具的要求（1）起重机：机体安装坚实平稳，各类离合器、制动器、钢丝绳、防护罩必须安全、可靠有效；操作手应持证上岗；（2）手持电动工具：必须单独安装漏电保护器；防护罩安全有效；外壳必须有接地或接零；橡皮线不准破损。（3）电焊机：有可靠的防雨措施；有良好的接地或接零保护；一、二次线接线处应有齐全的防护罩；二次线应使用线鼻子；配线不许乱搭、乱拉，焊把绝缘良好；焊工持证上岗。（4）气瓶：各类气瓶有明显的色标和防震圈，不准在露天曝晒；乙炔气和氧气瓶距离应大于5m；乙炔气瓶在使用时必须装回火防止器；皮管应用夹头紧固；操作人员必须持证上岗。（5）泥浆泵三台：3千瓦一台，也可选用潜水泵；7.5千瓦一台；12.5千瓦一台。水管与泥浆管根据现场所需购置，管径根据每台泵出水口配置。四、场地布置原则根据设计要求合理布置施工场地，必须落实四通一平，即路、水、电和通信通；先平整场地、清除杂物、换除软土、夯打密实。在进行场地整平后，组织有资格的测量放样人员，将所有桩位放出，钉好十字保护桩，做好测量复核，并记录放样数据备案；规划行车路线时，使便道与钻孔位置保持一定的距离；...
