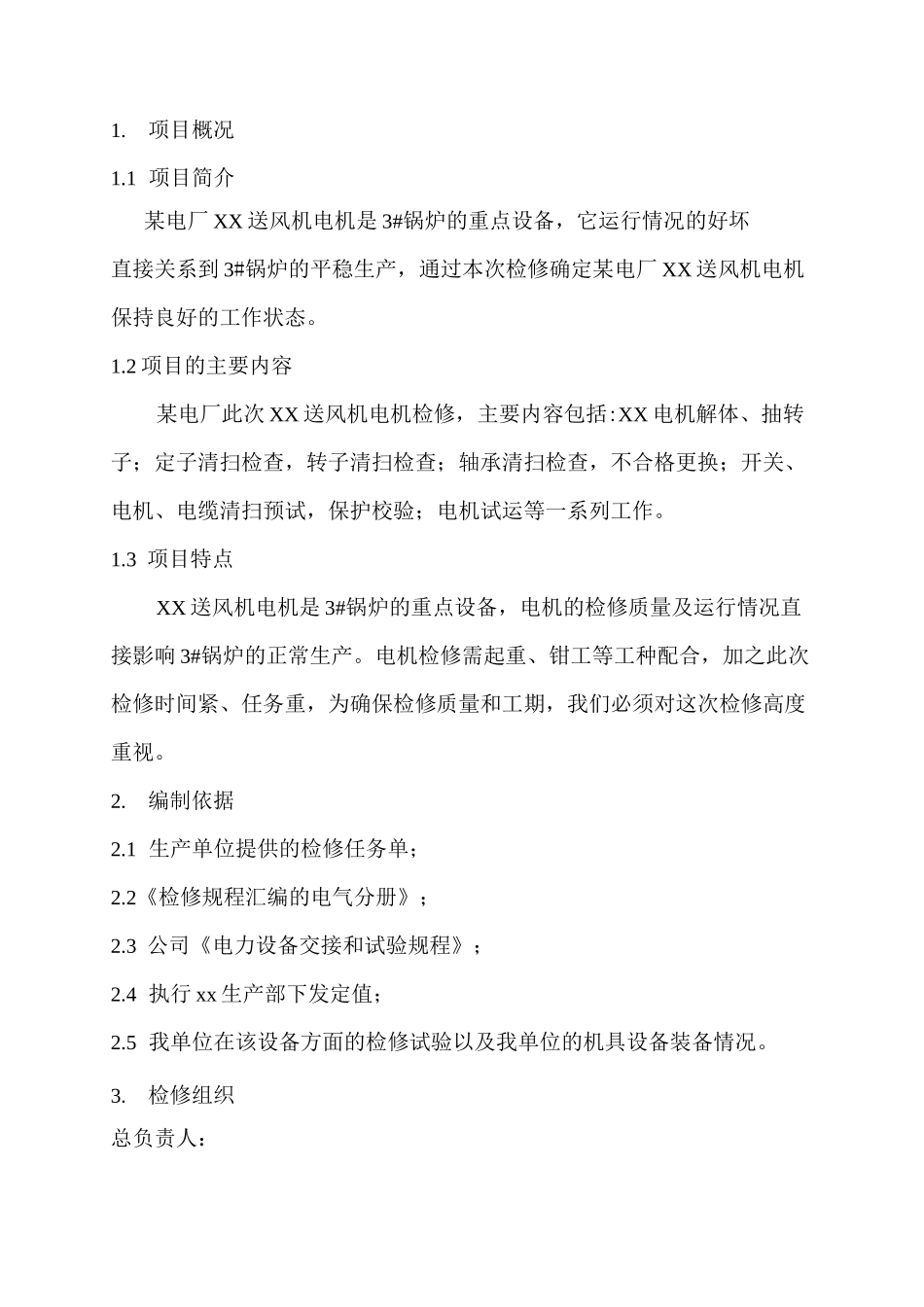

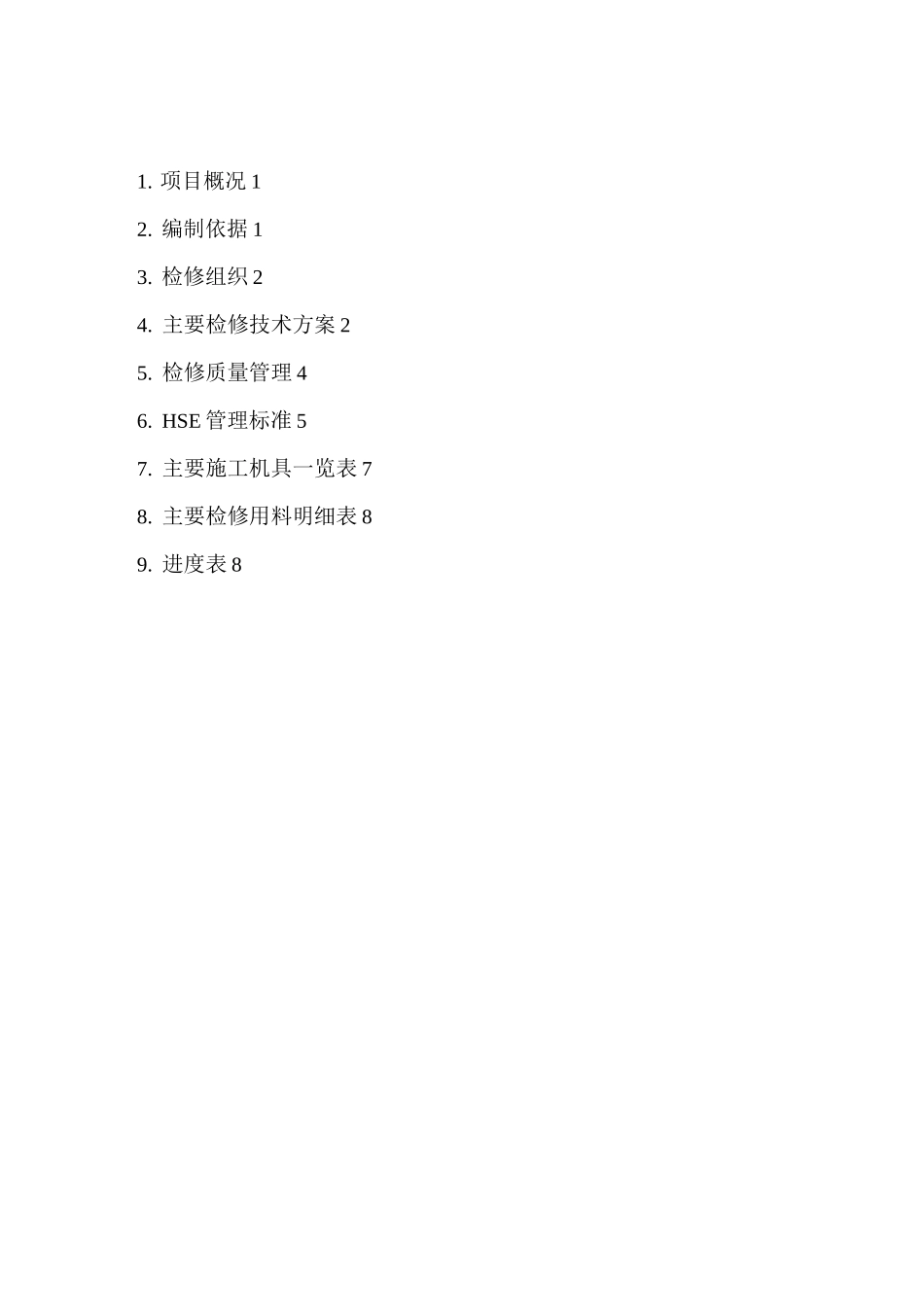

编制：审核:审批：6kV高压电动机大修施工技术方案编制单位：编制日期：年月日1.项目概况12.编制依据13.检修组织24.主要检修技术方案25.检修质量管理46.HSE管理标准57.主要施工机具一览表78.主要检修用料明细表89.进度表81.项目概况1.1项目简介某电厂XX送风机电机是3#锅炉的重点设备，它运行情况的好坏直接关系到3#锅炉的平稳生产，通过本次检修确定某电厂XX送风机电机保持良好的工作状态。1.2项目的主要内容某电厂此次XX送风机电机检修，主要内容包括:XX电机解体、抽转子；定子清扫检查，转子清扫检查；轴承清扫检查，不合格更换；开关、电机、电缆清扫预试，保护校验；电机试运等一系列工作。1.3项目特点XX送风机电机是3#锅炉的重点设备，电机的检修质量及运行情况直接影响3#锅炉的正常生产。电机检修需起重、钳工等工种配合，加之此次检修时间紧、任务重，为确保检修质量和工期，我们必须对这次检修高度重视。2.编制依据2.1生产单位提供的检修任务单；2.2《检修规程汇编的电气分册》；2.3公司《电力设备交接和试验规程》；2.4执行xx生产部下发定值；2.5我单位在该设备方面的检修试验以及我单位的机具设备装备情况。3.检修组织总负责人：技术负责人：质量负责人：安全负责人：资料负责人：施工负责人：4.主要检修技术方案4.1主要检修内容4.1.1电机解体，抽转子；4.1.2定子清扫检查；4.1.3转子清扫检查；4.1.4轴承清扫检查，不合格更换；4.1.5开关、电机、电缆清扫预试；保护校验。4.2检修工序流程及检修方法4.2.1检修前的准备和要求：4.2.1.1根据检修工作内容，提前办理所需票证。如工作票、临时用电票、动火票等；4.2.1.2对检修工作所需工、器具做好检查、准备工作；4.2.1.3对检修工作所需材料与生产单位进行核实。4.2.2电机检修程序4.2.2.1工作票办理后，认真检查安全措施；4.2.2.2拆除开关侧和电机侧电缆头；4.2.2.3拆除电机对轮连接螺栓及地脚螺栓；4.2.2.4由起重配合将电机由平台吊至检修位置；4.2.2.5由起重配合拆除电机对轮及两侧端盖，抽转子；4.2.2.6对定子线圈及转子进行清扫检查；4.2.2.7检查轴承情况，轴承间隙过大或过热时，需更换轴承；4.2.2.8按检修规程进行电机回装。4.2.3开关、电机、电缆清扫预试，保护校验4.2.3.1由高压试验班对开关、电机、电缆进行清扫预试工作；4.2.3.2由继电保护班进行保护校验、传动工作；4.2.4电机接线试运4.2.4.1安装开关侧和电机侧电缆头；4.4.4.2检查清理施工现场，做到“工完、料净、场地清”；4.2.4.3空试电机，检查电机声音、温度、振动情况；4.2.4.4空试正常后，由转机钳工进行找正及轴连接后，带负荷运行。4.3检修质量标准及控制点明细4.3.1XX送风机大修控制点明细表控制点受控阶段项目名称及受控内容受控标准及要求受控结果受控人备注1准备1.检修方案的制定、编制施工进度网络图2.票证办理3.工器具准备4.材料核实方案进度编制合理、符合票证管理要求、符合规程要求确保准备无误2电机检修1.检修安全措施2•电机拆线符合规程要求做好准备3•电机对轮、地脚螺栓拆线4•电机解体、抽转子5•定子、转子清扫检查6•轴承检查、更换7•电机回装按检修规程施工、合理摆放严格执行起重规程要求按检修规程施工按检修规程施工按检修规程施工3开关、电机、电缆清扫预试保护校验1.开关、电机、电缆清扫预试2.保护校验、传动按电气试验规程施工严格按定值进行保护校验4电机试运1.电机空试认真检查声音、温度、震动情况，符合规程要求4.3.2检修过程中施工标准及要求见xx《检修规程汇编》及公司《电力设备交接和试验汇编》4.3.3验收合格标准检修后电机运行性能指标完全满足规程要求5.检修质量管理在本次检修中，我们成立专门的质量保证机构，严格按照公司质量保证体系文件执行，并在检修中认真接受生产车间关于设备质量方面的意见，积极采纳各方面的合理化建议。5.1检修质量目标5.1.1电机检修性能指标符合标准5.1.2电机投运一次性成功5.2检修质量组织机构质量总负责人：质量检查员：施工负责人：5.3检修质量保证措施5.3.1为了确保本次检修顺利进行，检修前作业部技术人员主动找车间设备管理人员了解电机运转情况、故障原因以及本次检修的内容及...
