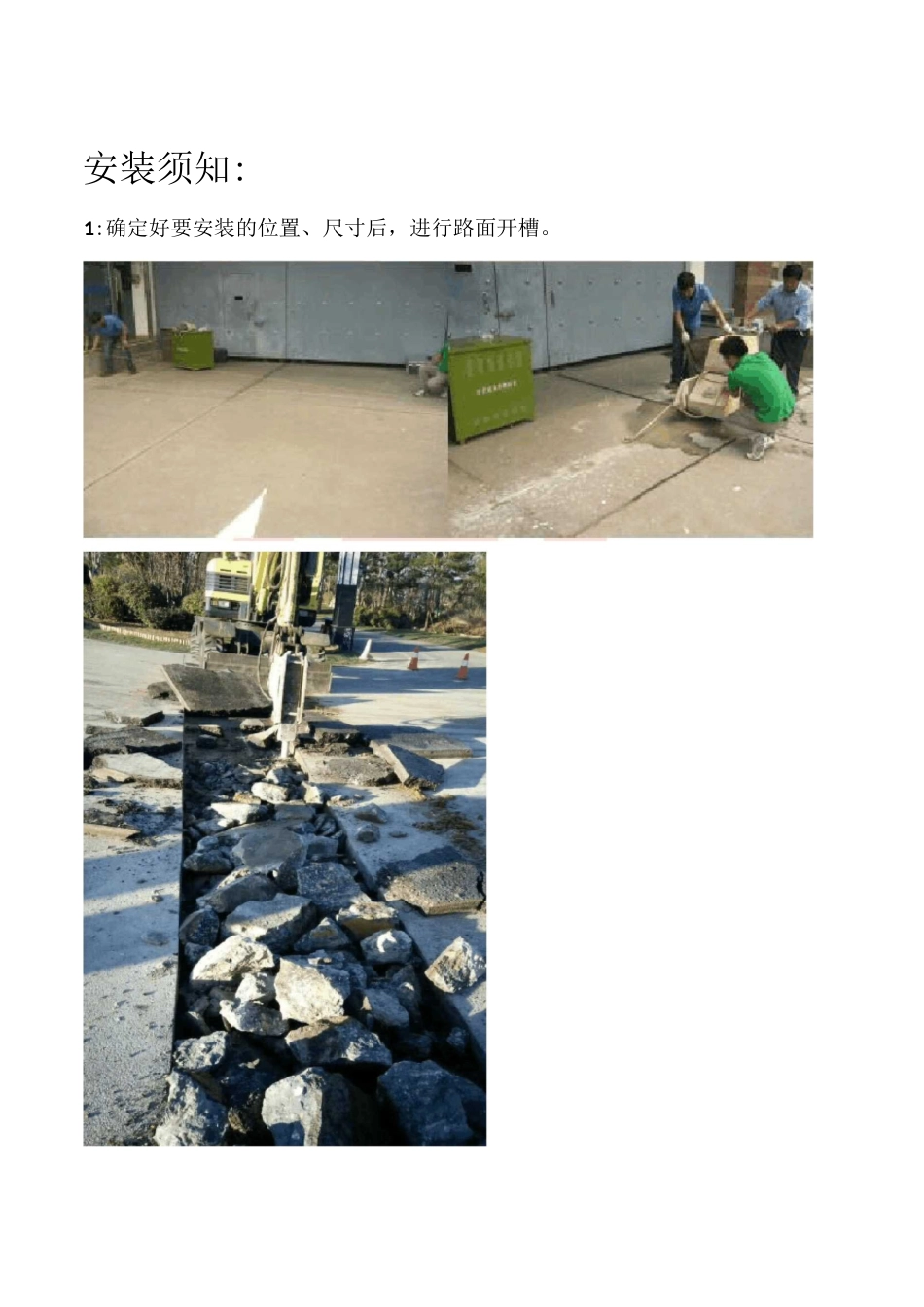

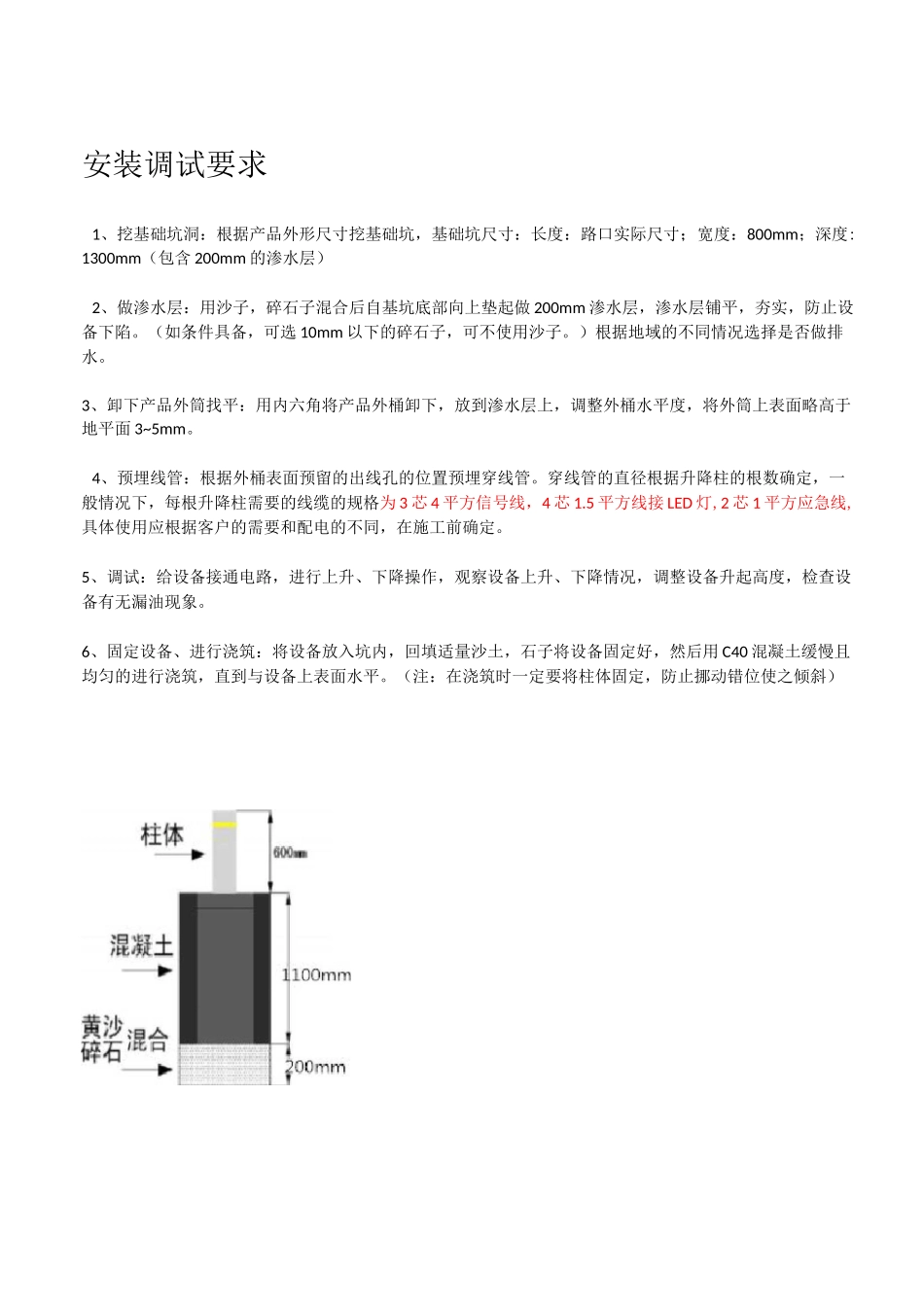

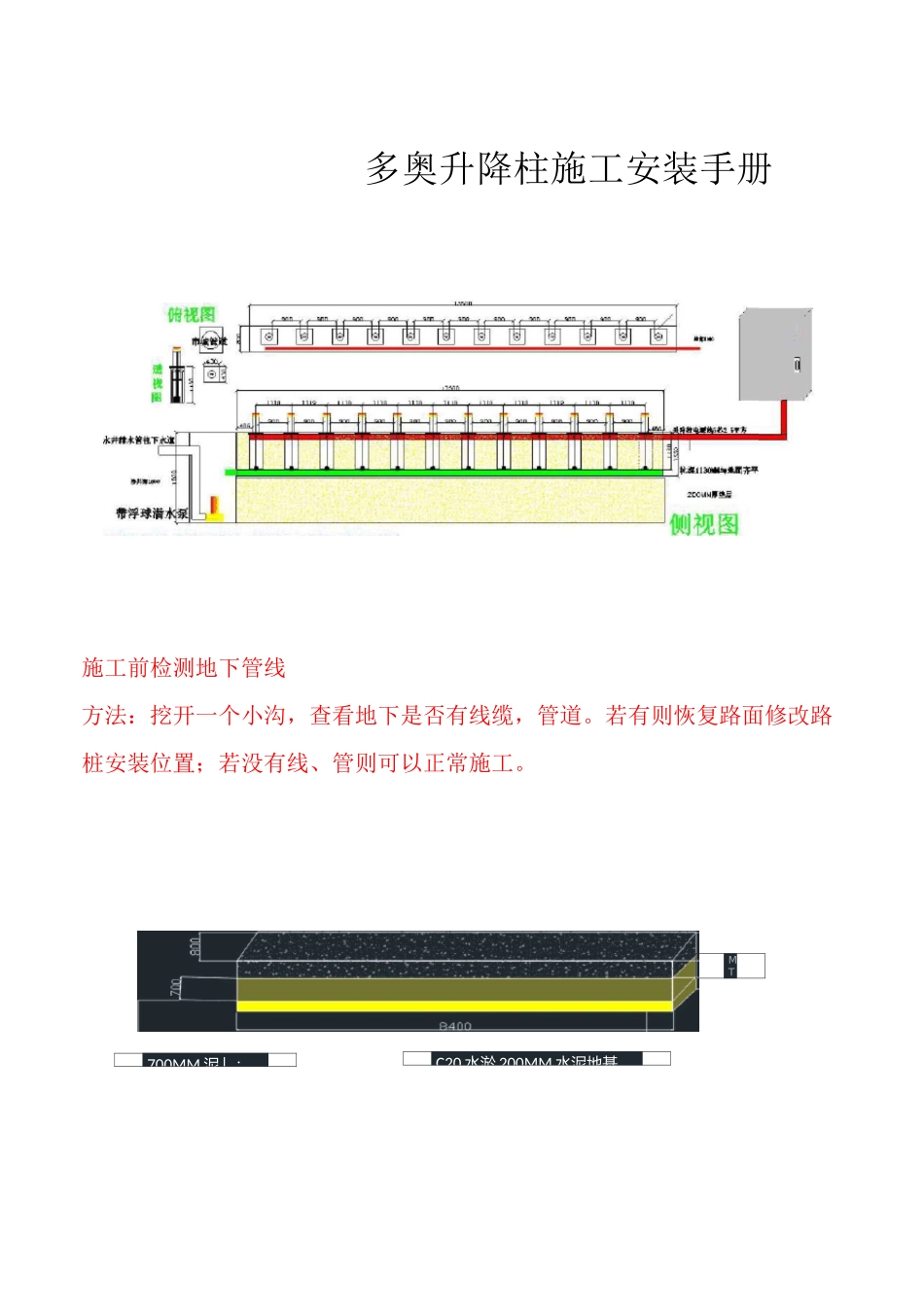

多奥升降柱施工安装手册施工前检测地下管线方法：挖开一个小沟，查看地下是否有线缆，管道。若有则恢复路面修改路桩安装位置；若没有线、管则可以正常施工。MT700MM泥」：C20水淤200MM水泥地基安装调试要求1、挖基础坑洞：根据产品外形尺寸挖基础坑，基础坑尺寸：长度：路口实际尺寸；宽度：800mm；深度:1300mm（包含200mm的渗水层）2、做渗水层：用沙子，碎石子混合后自基坑底部向上垫起做200mm渗水层，渗水层铺平，夯实，防止设备下陷。（如条件具备，可选10mm以下的碎石子，可不使用沙子。）根据地域的不同情况选择是否做排水。3、卸下产品外筒找平：用内六角将产品外桶卸下，放到渗水层上，调整外桶水平度，将外筒上表面略高于地平面3~5mm。4、预埋线管：根据外桶表面预留的出线孔的位置预埋穿线管。穿线管的直径根据升降柱的根数确定，一般情况下，每根升降柱需要的线缆的规格为3芯4平方信号线，4芯1.5平方线接LED灯,2芯1平方应急线,具体使用应根据客户的需要和配电的不同，在施工前确定。5、调试：给设备接通电路，进行上升、下降操作，观察设备上升、下降情况，调整设备升起高度，检查设备有无漏油现象。6、固定设备、进行浇筑：将设备放入坑内，回填适量沙土，石子将设备固定好，然后用C40混凝土缓慢且均匀的进行浇筑，直到与设备上表面水平。（注：在浇筑时一定要将柱体固定，防止挪动错位使之倾斜）安装须知:1:确定好要安装的位置、尺寸后，进行路面开槽。2：挖好深度1.3米后，做200mm底部混凝土垫层,一：底部垫层做法1：选择要放升降柱的位置做垫层2：可以做整块垫层3：设备的排水系统在柱子放到坑里以后、把柱子的间距调好后、用PVC管与柱子对接、做好排水注：建议做成整块垫层二:电源线规格1组:升降柱220V电源线为3芯4平方线。J.1JLED灯线为4芯1.5平方线应急线，停电的情况可以通平方线3组:2芯1注：L组，5开啓度冬6芯1.5平方线设备放入坑内、连接管线、用水平线拉直，让升降柱在一条直线上，升降柱面板高度与地面平齐。都在一条水平线柱子之间的距离都要一样的，实际根据安装现场定间距。排水管接法与操作电源线接好后连接PVC管内注意事项:电源线用PVC管接好后，在柱子与地面30至40公分高度时打混凝土，一定要打结实，升降柱的面板上要用物体把面板上盖住，不能让混凝土进入升降柱里面去，混凝土进入升降柱的桶子内，就会影响升降柱的卡柱,上升下降不到位或动不了，所以在施工中一定要让工人注意，不要把混凝土和沙子进入升降柱箱体中或有其它物体渗入里面。设备安装完成流程图地基开挖：宽度为700-800mm,深度为1300mm,长度根据现场情况而定I柱体到多奥升降柱控制柜线槽开挖：宽*深为0.2*0.3米地基底部铺设200mm碎石，铺平夯实。I将设备放于安装板上各方面，保证上法兰盘高出地面0.3-0.5CM，水平I将几套柱体全部放好，要整齐，水平整体浇注混凝土至桩体出线口!混凝土凝固后，固定穿线管，将线与控制柜连接。!连接好控制系统进行系统初步线路测试进行系统联调，进行综合系统测试!测试完成，系统正常运行后，进行上层混凝土浇注，与路面平齐。系统安装结束四、设备操作说明及注意事项1、无线遥控器控制柱体的升降：无线遥控器上有三个按键，分别是上升、下降、停止。使用无线遥控器使设备上升、下降，在动作没有完成期间可以用停止键来实现设备的动作停止。（根据客户的不同需要选装）1、配电箱按钮控制柱体的升降：箱体表面设有上升、下降、停止按钮。使用此按钮可以使设备上升下降,在动作没有完成期间可以用停止键来实现设备的动作停止。（根据客户的不同需要选装）升降柱与控制器的接线\CW（上升）%2、外接按钮盒控制柱体的升降：使用此按钮可以使设备上升下降，在动作没有完成期间可以用停止键来实现设备的动作停止。（根据客户的不同需要选装）备注：电源线3芯4平方线，2芯1平方应急线，LED灯线，接到控制器中注意事项1、切忌短时间内频繁升降,否则会造成电机发热,导致电机损坏。2、上升操作时注意行人,以免造成伤害。3、当柱体工作不正常时，上升下降完毕，按一次停止键,以避免电器元件损坏而不能停止,使电机烧毁。4、在使用的过程中如发现个别升降柱高出其他柱体...
