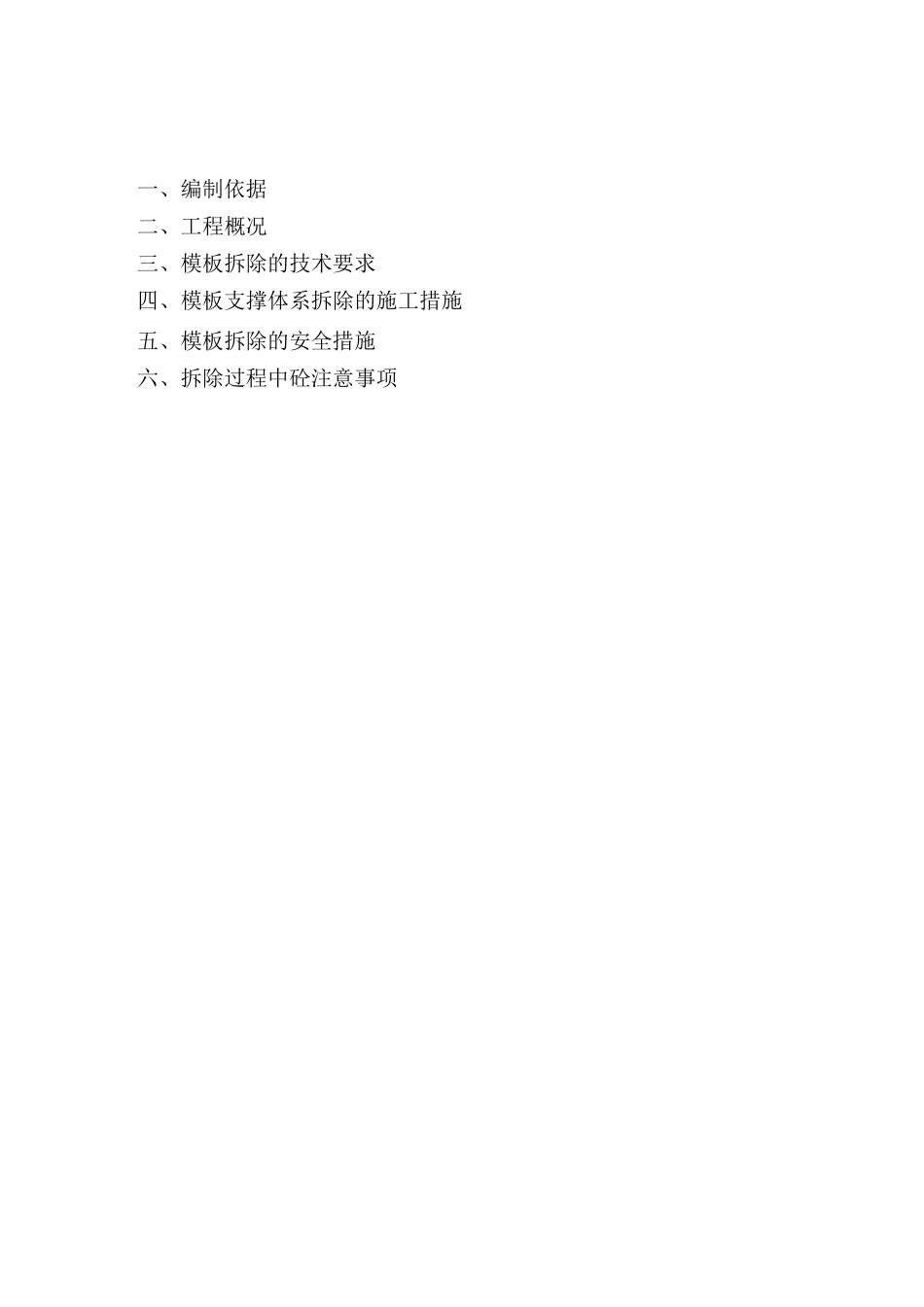

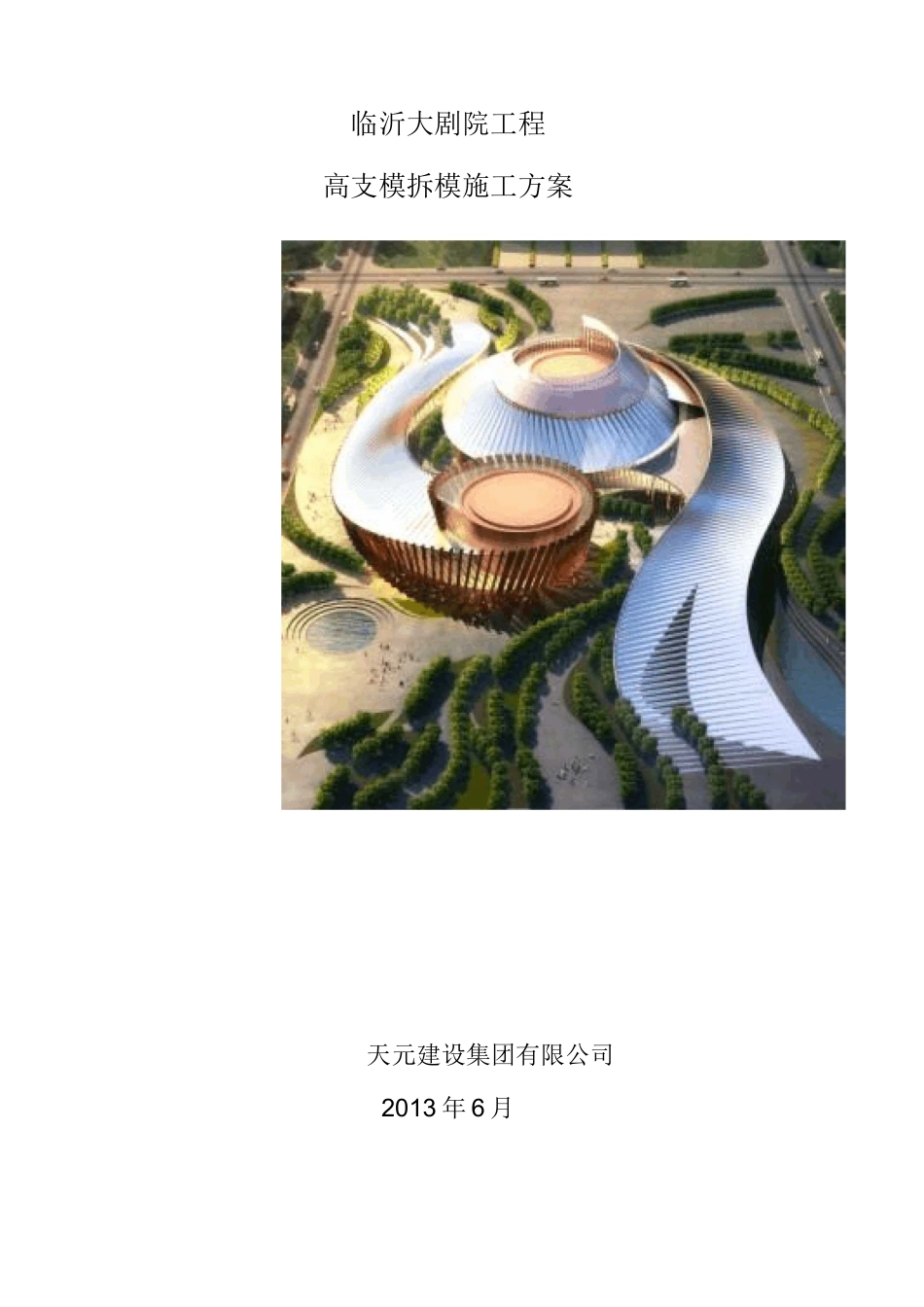

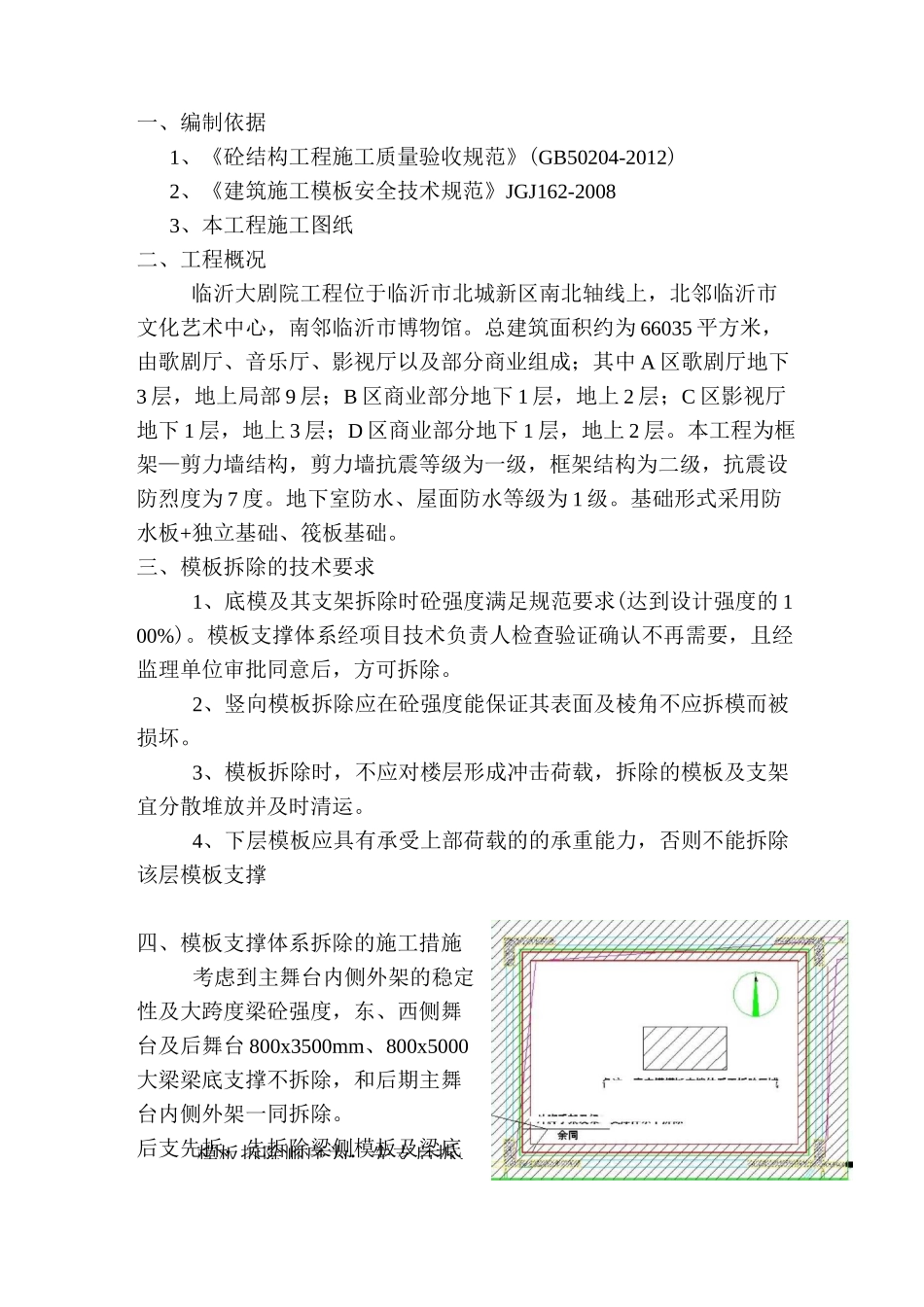

临沂大剧院工程高支模拆模施工方案天元建设集团有限公司2013年6月一、编制依据二、工程概况三、模板拆除的技术要求四、模板支撑体系拆除的施工措施五、模板拆除的安全措施六、拆除过程中砼注意事项备注：高支模模檢支撑体系不拆除区外脚手架模板拆除顺序为：先支后拆、一、编制依据1、《砼结构工程施工质量验收规范》(GB50204-2012)2、《建筑施工模板安全技术规范》JGJ162-20083、本工程施工图纸二、工程概况临沂大剧院工程位于临沂市北城新区南北轴线上，北邻临沂市文化艺术中心，南邻临沂市博物馆。总建筑面积约为66035平方米，由歌剧厅、音乐厅、影视厅以及部分商业组成；其中A区歌剧厅地下3层，地上局部9层；B区商业部分地下1层，地上2层；C区影视厅地下1层，地上3层；D区商业部分地下1层，地上2层。本工程为框架—剪力墙结构，剪力墙抗震等级为一级，框架结构为二级，抗震设防烈度为7度。地下室防水、屋面防水等级为1级。基础形式采用防水板+独立基础、筏板基础。三、模板拆除的技术要求1、底模及其支架拆除时砼强度满足规范要求(达到设计强度的100%)。模板支撑体系经项目技术负责人检查验证确认不再需要，且经监理单位审批同意后，方可拆除。2、竖向模板拆除应在砼强度能保证其表面及棱角不应拆模而被损坏。3、模板拆除时，不应对楼层形成冲击荷载，拆除的模板及支架宜分散堆放并及时清运。4、下层模板应具有承受上部荷载的的承重能力，否则不能拆除该层模板支撑四、模板支撑体系拆除的施工措施考虑到主舞台内侧外架的稳定性及大跨度梁砼强度，东、西侧舞台及后舞台800x3500mm、800x5000大梁梁底支撑不拆除，和后期主舞台内侧外架一同拆除。后支先拆，先拆除梁侧模板及梁底模板，再拆除现浇板模板。自上而下，先拆除侧向支撑、后拆除竖向支撑；拆除中应注意产品的保护。特别是梁柱棱角（阳角）及梁柱接头节点处，保证一次拆除干净。模板拆除过程中应严格遵循拆模顺序，轻撬慢卸，严禁生拉硬拽，以免损伤模板及砼的棱角和表面。模板拆除完毕后，及时检查砼成型质量，对其缺陷及时进行找补，方可拆除模板支撑体系，以免支撑体系拆除完毕后，无法进行砼缺陷的找补。具体操作如下：首先，为方便木工模板操作，先由专业架子工，将现浇板底1.5米范围内的纵横向水平杆拆除（最多两步杆）。拆除的周材就进原则从剪力墙洞口运出，严禁放置在支撑体系上。1、墙、柱模板拆除时，砼强度能保证其表面及棱角不因拆除而损坏时方可拆除。墙模板拆除时，首先拆下穿墙螺栓，横向架杆、竖向方木，然后使模板向后倾斜与墙体脱开。拆除过程中，拆下来的材料按就进原则从剪力墙洞口处往外运出。2、梁、现浇板模板拆除顺序为：从梁中部开始向两端支点降下梁底支撑可调支托，拆除梁两侧模板，拆除梁底模板，拆除楼板下支撑，拆现浇面板龙骨及模板，将拆除下来的模板分别就进原则从剪力墙洞口运出。3、待模板拆除完毕后，进行高支模模板支撑体系的拆除，支架的自由悬臂高度不得超过两步，当必须超过两步时，应加设临时拉结。要求从上往下一步一步拆除。通长水平杆和剪刀撑等，必须在支架拆卸到相关的立杆时方可拆除。五、模板拆除的安全措施拆除模板时，现场应设专职安全人员和技术人员，对现场拆除情况与安全情况进行指导、监督与监护。主要应注意：1、拆除人员上下层间交叉时相互照应，拆除人员是否按要求佩戴安全带、安全帽等2、拆卸下的材料不得直接从高空往下扔，应由上往下传递或设遛绳系下（11.3米以上即三层架杆拆除，按就近原则分别从三层剪力墙上洞口将架杆、扣件导出，拆除时，先在洞口拆除一块安全区域，然后由洞口向内逐一进行拆除），5.3~11.3米范围周材从二层类似于三层同一位置剪力墙洞口导出。5.3~0.2米范围周材从一层相应位置洞口导出，在到指定地点码放。六、拆除过程中砼注意事项拆除过程中，若发现砼构件有漏振、蜂窝、涨模等缺陷时应及时反映给现场技术人员，由其派专业砼修补人员视情况进行修补，方可继续拆除。避免找补不及时，支撑体系拆除过快，无法进行修补如发现砼出现漏振、蜂窝、麻面等擅自封堵处理者，将给予相应处罚，对于一般蜂窝麻面处理方法为：将蜂窝、麻面处的浮...
