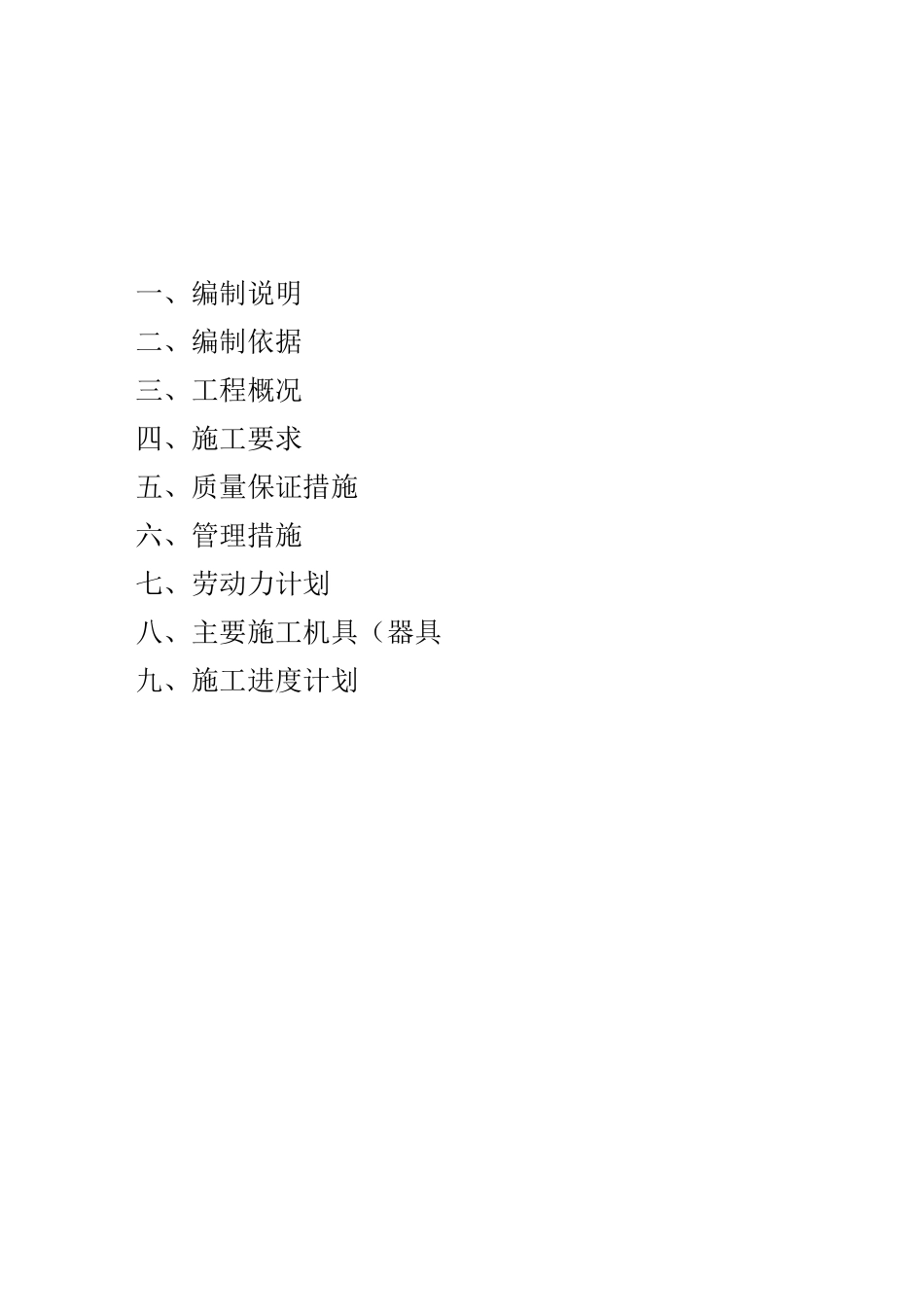

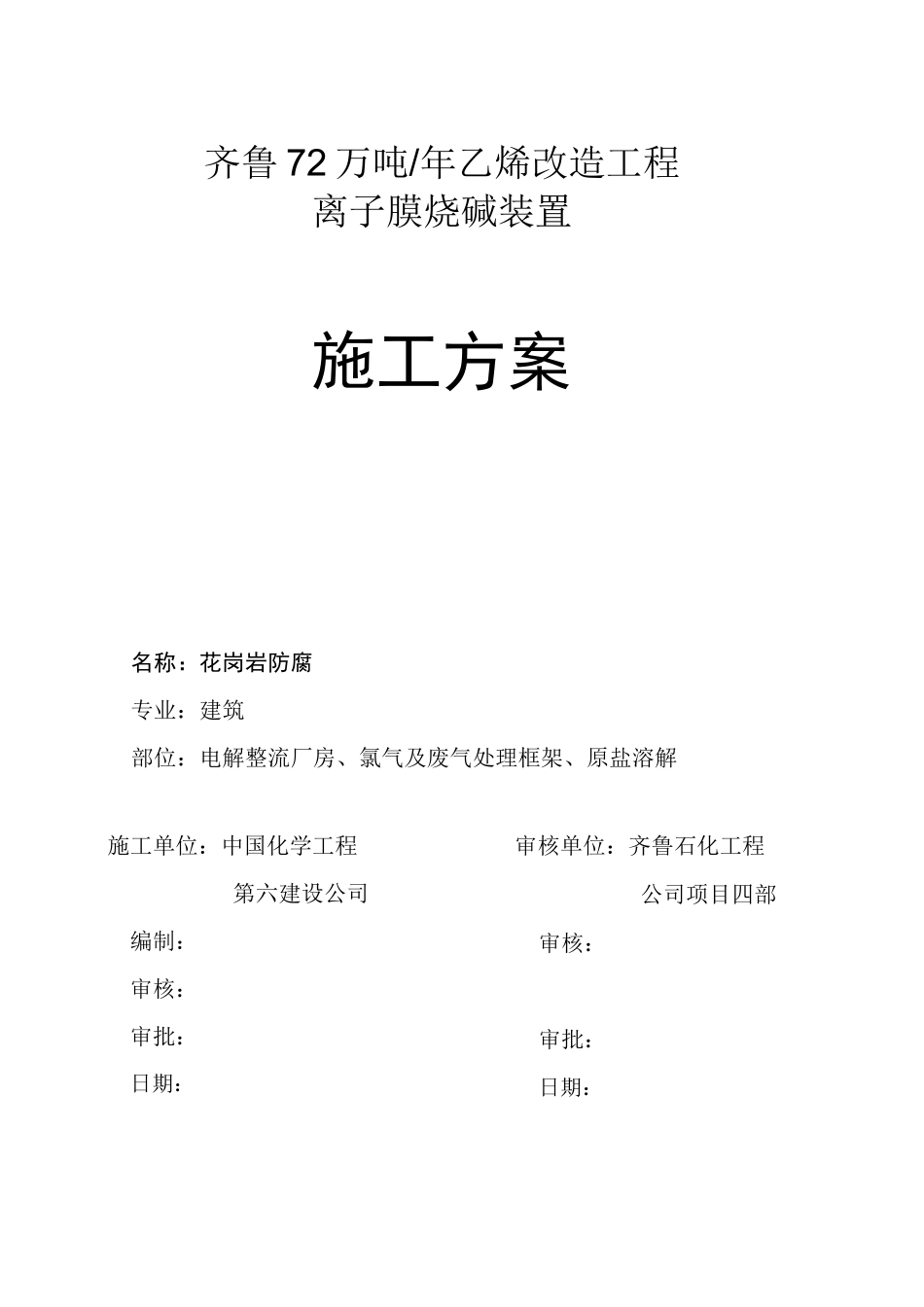

齐鲁72万吨/年乙烯改造工程离子膜烧碱装置施工方案名称:花岗岩防腐专业:建筑部位:电解整流厂房、氯气及废气处理框架、原盐溶解施工单位:中国化学工程第六建设公司编制:审核:审批:日期:审核单位:齐鲁石化工程公司项目四部审核:审批:日期:一、编制说明二、编制依据三、工程概况四、施工要求五、质量保证措施六、管理措施七、劳动力计划八、主要施工机具(器具九、施工进度计划一、编制说明防腐工程是离子膜烧碱装置工程中的重要环节,由于工艺流程所致,建(构)筑物和设备接触多种腐蚀介质。为保证建(构)筑物和设备等的使用质量,避免因腐蚀造成的损失;为确保工期,保证质量,特编制本方案指导施工。二、编制依据1、中国成达化学工程公司设计图纸2、《建筑防腐蚀施工及验收规范》GB50212—20023、《建筑防腐蚀工程质量检验评定标准》GB50224-954、《建筑防腐蚀构造图集》98J333(二)三、工程概况1、工程概况①电解整流厂房。一层地坪及室外防腐地坪采用XX厚花岗岩板,二层楼面采用XX厚花岗岩板,室内外地沟采用厚花岗岩板,踢脚线及封闭设备基础采用厚花岗岩板。粘接采用糠醇糠醛咲喃树脂胶料,具体做法为:环氧树脂底漆二道,糠醇糠醛呋喃玻璃钢隔离层(二底二布),糠醇糠醛咲喃砂浆结合层10〜15厚,花岗岩板用糠醇糠醛咲喃稀胶泥灌缝宽10、深60。②氯气及废气处理框架。一层地坪及室外防腐地坪采用XX厚花岗岩板,二层楼面采用XX厚花岗岩板,室内外地沟采用厚花岗岩板,封闭设备基础采用厚花岗岩板。粘接采用糠醇糠醛咲喃树脂胶料,具体做法为:环氧树脂底漆二道,糠醇糠醛呋喃玻璃钢隔离层(二底二布),糠醇糠醛呋喃砂浆结合层,花岗岩板用糠醇糠醛呋喃稀胶泥灌缝宽10、深60(楼面为稀胶泥挤缝宽4)。③原盐溶解。地槽壁和底采用XX厚花岗岩板,封闭设备基础采用厚花岗岩板。粘接采用糠醇糠醛咲喃树脂胶料,具体做法为:环氧树脂底漆二道,糠醇糠醛呋喃玻璃钢隔离层(二底二布),糠醇糠醛呋喃砂浆结合层10〜15厚,花岗岩板用糠醇糠醛呋喃稀胶泥灌缝宽10、深60。2、主要工程量工程、、工稈量名称'、m2池壁池底一层地面二层楼面设备基础小计原盐溶解480288/48816氯气及废气处理框架//8006281001528电解整流厂房’/21801160403380四、施工要求1、糠醇糠醛呋喃树脂防腐施工时,不得与其他工程交叉施工。铺砌块材面层,应在与面层有关的各项建筑安装工程施工完毕后进行。2、防腐施工前应对基层进行认真检查。基层必须洁净、坚固、密实,强度应符合设计要求,不得有起砂、脱壳、裂缝、蜂窝、麻面等现象。基层应平整,平整度以2m直尺检查,允许空隙不应大于4mm。基层应干燥,在深度为20mm的厚度层内含水率不应大于6%,表面也不得有渗水、积水和浮水。基层坡度应符合设计要求,允许偏差应为设计坡度的±0.2%,最大偏差值不得大于30mm。3、材料进入现场后,应提供产品合格证、产品说明书、检测报告,并及时向工程监理部门报验,审核批准后方可在施工中使用。4、施工时按设计要求,严格掌握材料的合理配合比,搅拌均匀。(1)、环氧树脂底漆:E44型环氧树脂与丙酮(稀释剂)、T31固化剂配合比应为1:0.4-0.6:0.2-0.3。(2)、糠醇糠醛咲喃树脂玻璃钢胶料:YJ—C2型咲喃树脂与咲喃玻璃钢粉料的配合比应为1:0.3-0.5。(3)、糠醇糠醛咲喃树脂砂浆:YJ—C2型咲喃树脂与咲喃砂浆粉料的配合比应为1:4.5—5.5。(4)、糠醇糠醛咲喃树脂胶泥:YJ—C2型咲喃树脂与咲喃胶泥粉料的配合比应为1:3-4。(5)、拌好的糠醇糠醛呋喃树脂材料必须在初凝前用完,当出现凝固、结块等现象时严禁使用。(6)、花岗岩块材应挑选组织均匀,结构致密,无风化。不得有裂缝或有不耐酸夹层,耐酸率不低于95%,含硅率不小于72%,浸酸安定性合格,吸水率不大于1%,抗压强度不小于100MPa。5、树脂、固化剂、稀释剂等材料应密闭储存在阴凉、干燥的通风处,并应防火。玻璃纤维布、粉料等材料均应防潮储存。6、块材使用前挑选并洗干净,干燥后备用。宜先试排,铺砌时,铺砌顺序由低往高,先地坑、地沟后地面、踢脚板或墙裙。阴角处立面块材应压住平面块材,阳角处平面块材应盖住立面块材,块材铺砌不应出现...
