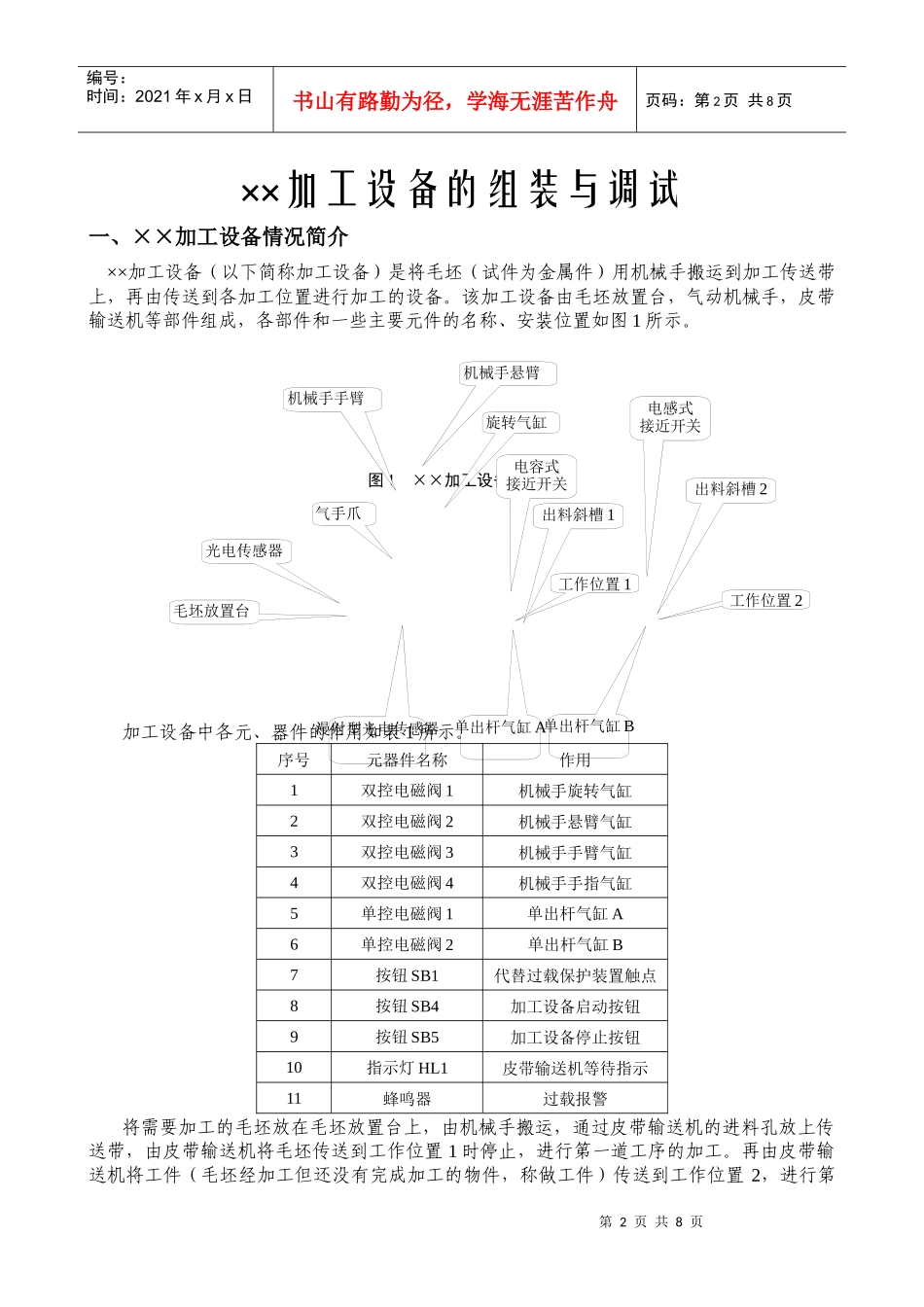

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料图1××加工设备示意图第2页共8页第1页共8页光电传感器毛坯放置台气手爪机械手手臂机械手悬臂旋转气缸漫射型光电传感器电容式接近开关电感式接近开关单出杆气缸B单出杆气缸A出料斜槽1出料斜槽2工作位置1工作位置2编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页××加工设备的组装与调试一、××加工设备情况简介××加工设备（以下简称加工设备）是将毛坯（试件为金属件）用机械手搬运到加工传送带上，再由传送到各加工位置进行加工的设备。该加工设备由毛坯放置台，气动机械手，皮带输送机等部件组成，各部件和一些主要元件的名称、安装位置如图1所示。加工设备中各元、器件的作用如表1所示。序号元器件名称作用1双控电磁阀1机械手旋转气缸2双控电磁阀2机械手悬臂气缸3双控电磁阀3机械手手臂气缸4双控电磁阀4机械手手指气缸5单控电磁阀1单出杆气缸A6单控电磁阀2单出杆气缸B7按钮SB1代替过载保护装置触点8按钮SB4加工设备启动按钮9按钮SB5加工设备停止按钮10指示灯HL1皮带输送机等待指示11蜂鸣器过载报警将需要加工的毛坯放在毛坯放置台上，由机械手搬运，通过皮带输送机的进料孔放上传送带，由皮带输送机将毛坯传送到工作位置1时停止，进行第一道工序的加工。再由皮带输送机将工件（毛坯经加工但还没有完成加工的物件，称做工件）传送到工作位置2，进行第第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页二道工序的加工。然后皮带输送机反向运转，将工件传送回位置1，进行第三道工序的加工。毛坯经三道工序加工，成为产品，由皮带输送机将其传送到位置2，由气缸B活塞杆伸出，将产品推入出料斜槽2。加工设备完成一个产品的加工后，紧接着完成下一个产品的加工。二、加工设备的动作和控制要求接通加工设备的电源前，应将动作过的保护元件的触点复位，并使机械手处于左极限位置和各气缸活塞杆处于缩回的位置。1.毛坯完好（试件为金属件）时，加工设备的动作接通电源后，若保护元件触点的状态、机械手和各气缸活塞杆的位置正确，按下SB4，指示灯HL1亮，设备开始工作。在毛坯放置台的光电传感器检测到有毛坯时，气动机械手悬臂伸出→手臂下降→气爪将工件夹紧。夹紧1s后，手臂上升→悬臂缩回→转动至右侧极限位置→然后悬臂伸出→手臂下降→气爪放松，通过进料孔将工件放到皮带输送机的传送带上。机械手放下夹持的工件1s后，手臂上升→悬臂缩回→转动至左侧极限位置停止。当皮带输送机进料孔位置的漫射型光电传感器检测到工件后，指示灯HL1熄灭，拖动皮带输送机的交流电动机以25Hz的频率起动，皮带输送机中速运转传送毛坯。当毛坯运行到工作位置1时，皮带输送机停止3s，进行第一道工序的加工。完成毛坯加工，拖动皮带输送机的交流电动机以15Hz的频率起动，皮带输送机低速运转传送被加工过的工件到工作位置2时，停止3s，进行第二道工序的加工。完成后，拖动皮带输送机的交流电动机以25Hz的频率起动，皮带输送机中速运转传送工件返回工作位置1，停止3s，进行第三道工序的加工，使工件变为成品。工件变为成品后，拖动皮带输送机的交流电动机以25Hz的频率起动，皮带输送机中速运转传送成品到工作位置2停止，由气缸B的活塞杆伸出→将成品推入出料斜槽2→气缸B的活塞杆缩回。气缸B的活塞杆缩回后，指示灯HL1亮，表示设备准备又一次进行将毛坯变为成品的加工。为了保证设备的工作，只允许一个工件在皮带输送机上传送与加工，因此必须保证只有在皮带输送机停机等待（指示灯HL...
