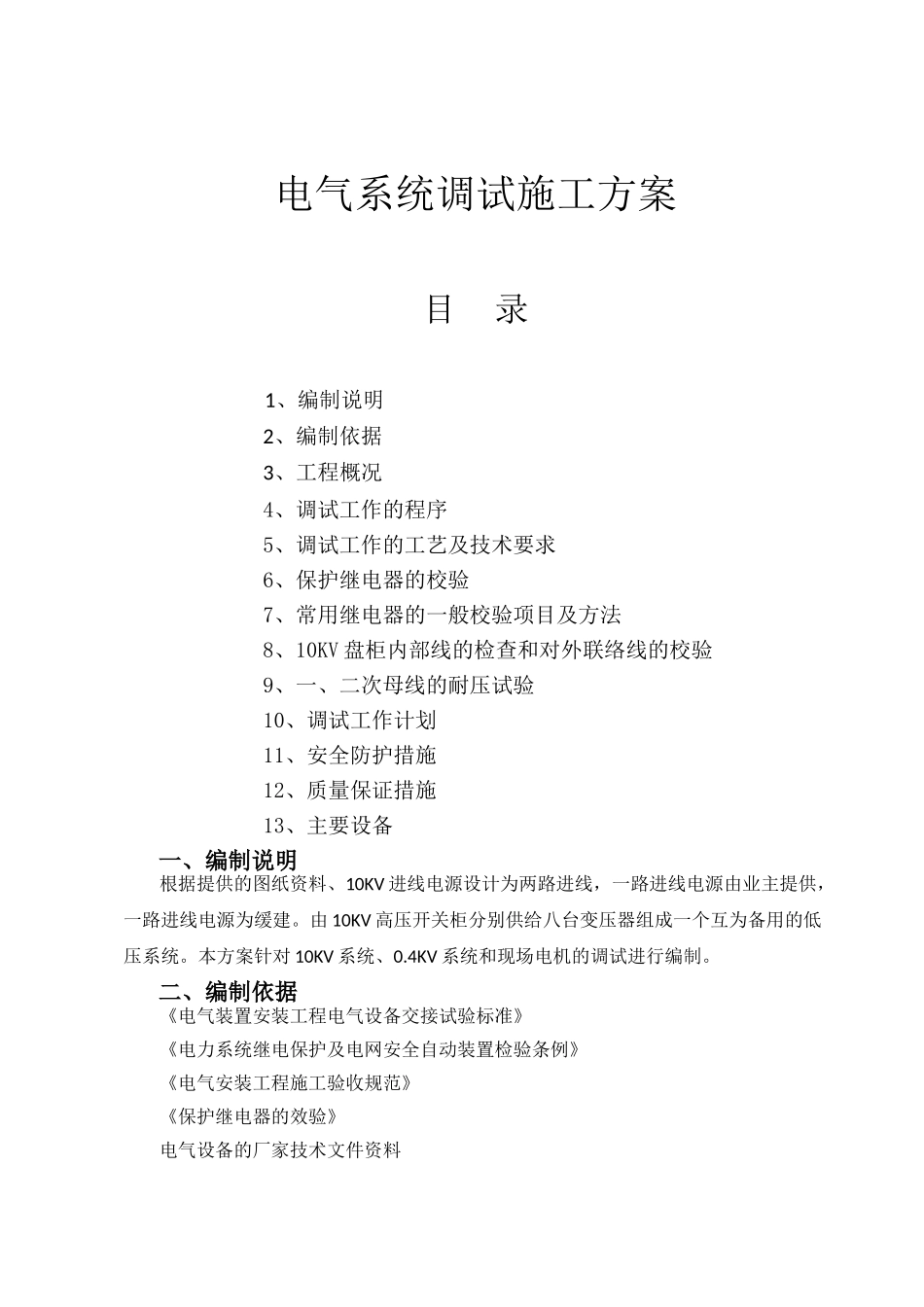

电气系统调试施工方案目 录1、编制说明2、编制依据3、工程概况4、调试工作的程序5、调试工作的工艺及技术要求6、保护继电器的校验7、常用继电器的一般校验项目及方法8、10KV 盘柜内部线的检查和对外联络线的校验9、一、二次母线的耐压试验10、调试工作计划11、安全防护措施12、质量保证措施13、主要设备一、编制说明根据提供的图纸资料、10KV 进线电源设计为两路进线，一路进线电源由业主提供，一路进线电源为缓建
由 10KV 高压开关柜分别供给八台变压器组成一个互为备用的低压系统
本方案针对 10KV 系统、0
4KV 系统和现场电机的调试进行编制

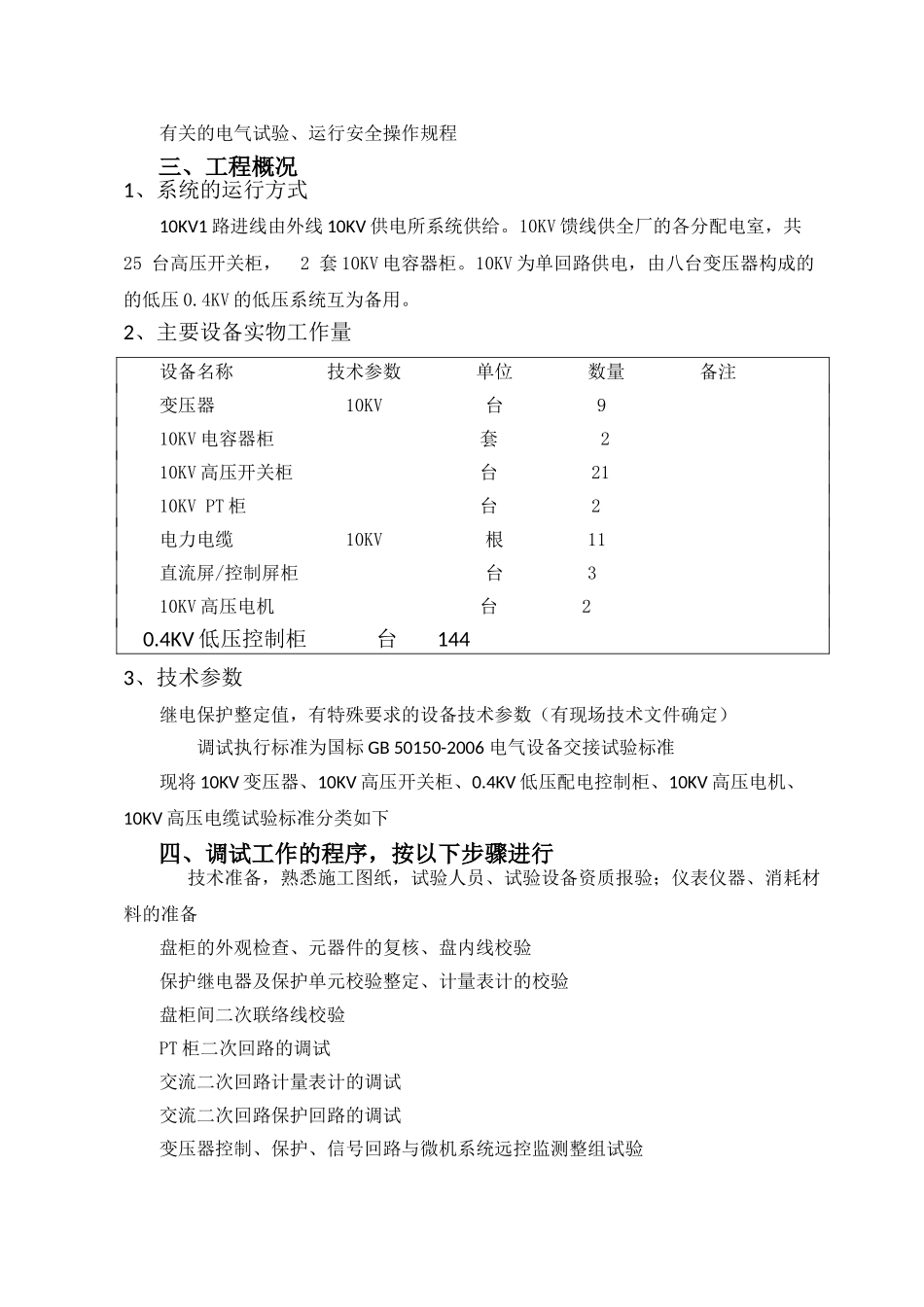

二、编制依据《电气装置安装工程电气设备交接试验标准》《电力系统继电保护及电网安全自动装置检验条例》《电气安装工程施工验收规范》《保护继电器的效验》电气设备的厂家技术文件资料有关的电气试验、运行安全操作规程三、工程概况1、系统的运行方式10KV1 路进线由外线 10KV 供电所系统供给
10KV 馈线供全厂的各分配电室，共 25 台高压开关柜， 2 套 10KV 电容器柜
10KV 为单回路供电，由八台变压器构成的的低压 0
4KV 的低压系统互为备用
2、主要设备实物工作量设备名称 技术参数 单位 数量 备注变压器 10KV 台 9 10KV 电容器柜 套 210KV 高压开关柜 台 2110KV PT 柜 台 2电力电缆 10KV 根 11直流屏/控制屏柜 台 310KV 高压电机 台 2 0
4KV 低压控制柜 台 1443、技术参数继电保护整定值，有特殊要求的设备技术参数（有现场技术文件确定）调试执行标准为国标 GB 50150-2006 电气设备交接试验标准现将 10KV 变压器、10KV 高压开关柜、0

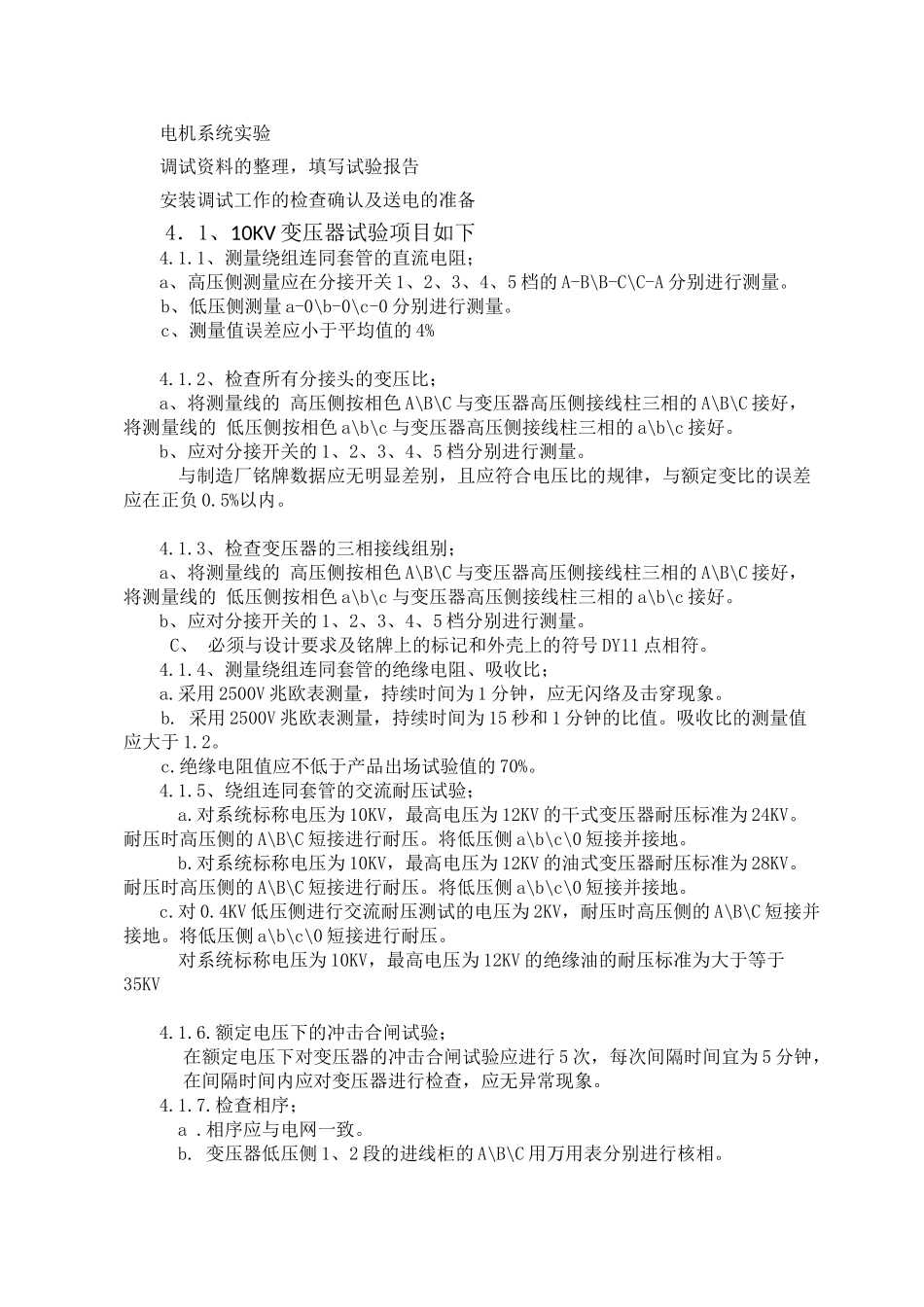

4KV 低压配电控制柜、10KV 高压电机、10KV 高压电缆试验标准分类如下四、调试工作的程序，按以下步骤进行技术准
