井架物料提升机施工方案VIP免费

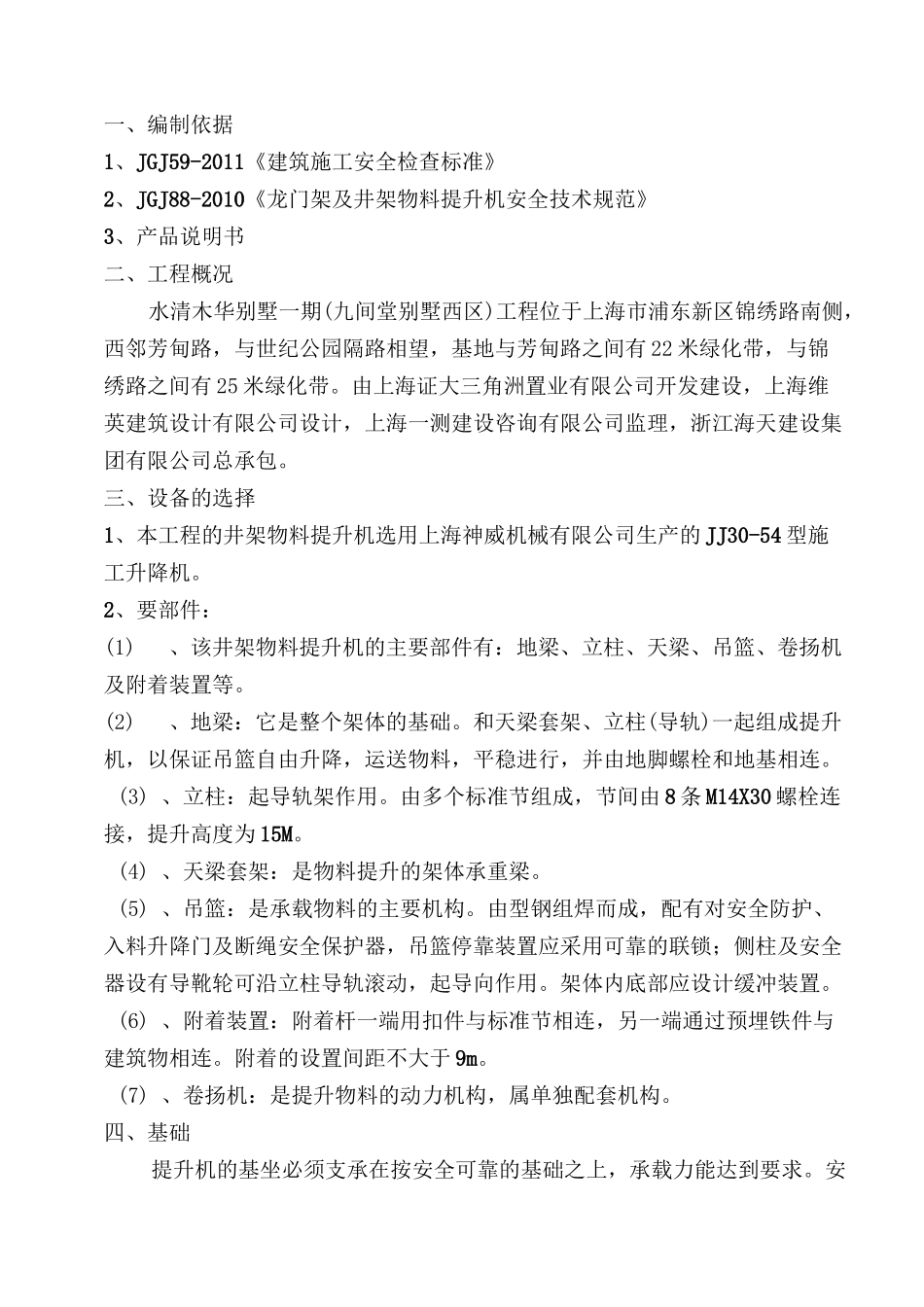

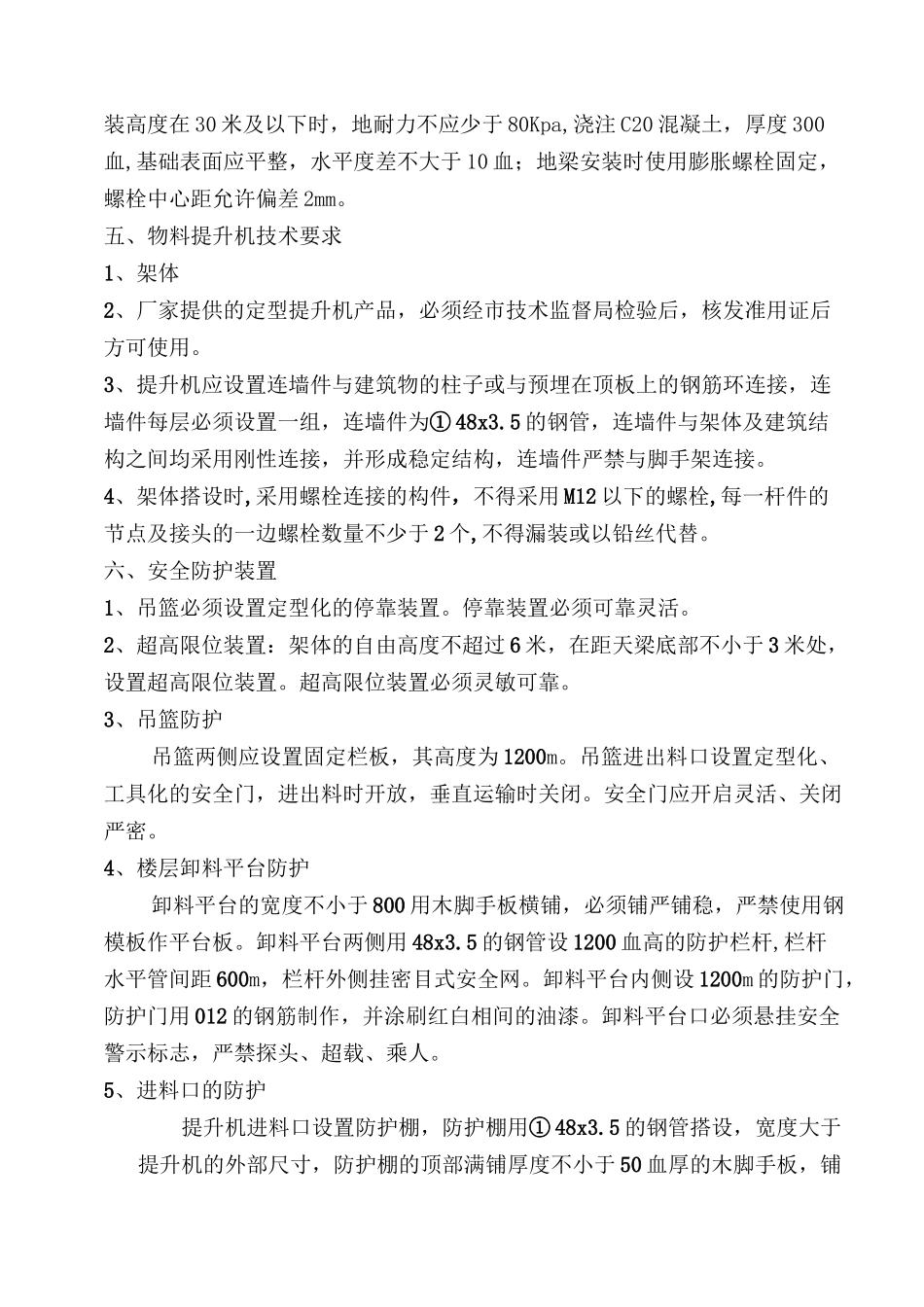

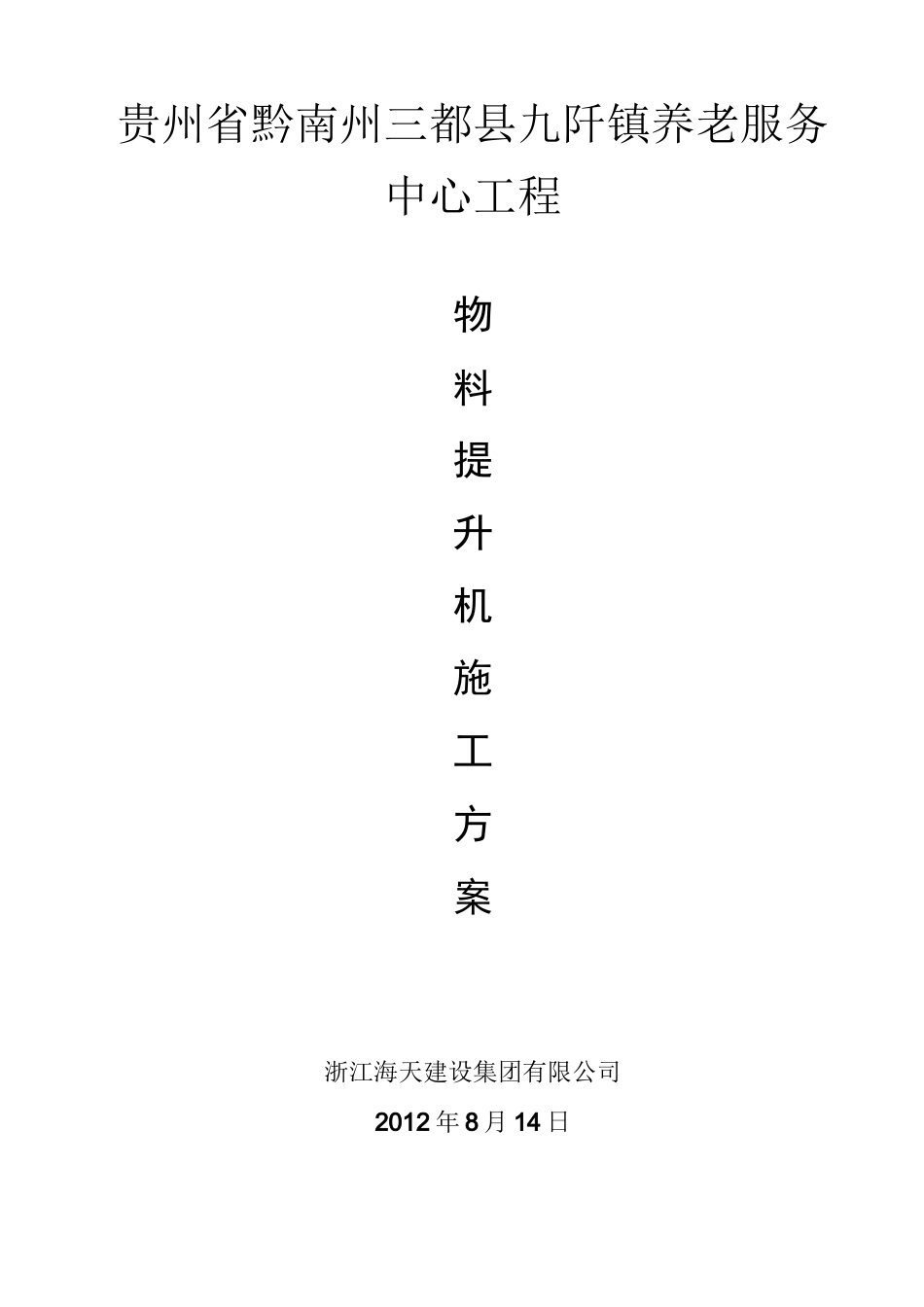

贵州省黔南州三都县九阡镇养老服务中心工程物料提升机施工方案浙江海天建设集团有限公司2012年8月14日一、编制依据1、JGJ59-2011《建筑施工安全检查标准》2、JGJ88-2010《龙门架及井架物料提升机安全技术规范》3、产品说明书二、工程概况水清木华别墅一期(九间堂别墅西区)工程位于上海市浦东新区锦绣路南侧，西邻芳甸路，与世纪公园隔路相望，基地与芳甸路之间有22米绿化带，与锦绣路之间有25米绿化带。由上海证大三角洲置业有限公司开发建设，上海维英建筑设计有限公司设计，上海一测建设咨询有限公司监理，浙江海天建设集团有限公司总承包。三、设备的选择1、本工程的井架物料提升机选用上海神威机械有限公司生产的JJ30-54型施工升降机。2、要部件：(1)、该井架物料提升机的主要部件有：地梁、立柱、天梁、吊篮、卷扬机及附着装置等。(2)、地梁：它是整个架体的基础。和天梁套架、立柱(导轨)一起组成提升机，以保证吊篮自由升降，运送物料，平稳进行，并由地脚螺栓和地基相连。(3)、立柱：起导轨架作用。由多个标准节组成，节间由8条M14X30螺栓连接，提升高度为15M。(4)、天梁套架：是物料提升的架体承重梁。(5)、吊篮：是承载物料的主要机构。由型钢组焊而成，配有对安全防护、入料升降门及断绳安全保护器，吊篮停靠装置应采用可靠的联锁；侧柱及安全器设有导靴轮可沿立柱导轨滚动，起导向作用。架体内底部应设计缓冲装置。(6)、附着装置：附着杆一端用扣件与标准节相连，另一端通过预埋铁件与建筑物相连。附着的设置间距不大于9m。(7)、卷扬机：是提升物料的动力机构，属单独配套机构。四、基础提升机的基坐必须支承在按安全可靠的基础之上，承载力能达到要求。安装高度在30米及以下时，地耐力不应少于80Kpa,浇注C20混凝土，厚度300血,基础表面应平整，水平度差不大于10血；地梁安装时使用膨胀螺栓固定，螺栓中心距允许偏差2mm。五、物料提升机技术要求1、架体2、厂家提供的定型提升机产品，必须经市技术监督局检验后，核发准用证后方可使用。3、提升机应设置连墙件与建筑物的柱子或与预埋在顶板上的钢筋环连接，连墙件每层必须设置一组，连墙件为①48x3.5的钢管，连墙件与架体及建筑结构之间均采用刚性连接，并形成稳定结构，连墙件严禁与脚手架连接。4、架体搭设时,采用螺栓连接的构件，不得采用M12以下的螺栓,每一杆件的节点及接头的一边螺栓数量不少于2个,不得漏装或以铅丝代替。六、安全防护装置1、吊篮必须设置定型化的停靠装置。停靠装置必须可靠灵活。2、超高限位装置：架体的自由高度不超过6米，在距天梁底部不小于3米处，设置超高限位装置。超高限位装置必须灵敏可靠。3、吊篮防护吊篮两侧应设置固定栏板，其高度为1200m。吊篮进出料口设置定型化、工具化的安全门，进出料时开放，垂直运输时关闭。安全门应开启灵活、关闭严密。4、楼层卸料平台防护卸料平台的宽度不小于800用木脚手板横铺，必须铺严铺稳，严禁使用钢模板作平台板。卸料平台两侧用48x3.5的钢管设1200血高的防护栏杆,栏杆水平管间距600m，栏杆外侧挂密目式安全网。卸料平台内侧设1200m的防护门，防护门用012的钢筋制作，并涂刷红白相间的油漆。卸料平台口必须悬挂安全警示标志，严禁探头、超载、乘人。5、进料口的防护提升机进料口设置防护棚，防护棚用①48x3.5的钢管搭设，宽度大于提升机的外部尺寸，防护棚的顶部满铺厚度不小于50血厚的木脚手板，铺满铺严。在进料口加设定型防护门，防护门在吊篮提升时，将进料口封闭，以防止进人，防护门在底层吊篮进料时开启。七、传动系统1、卷扬机卷扬机必须机械性能应良好，制动器灵敏、可靠；卷扬机的安装应按产品说明书要求安装在地脚螺栓上固定，必须埋设满足受力的地锚；并有金属制作的防护罩，周围要有围护措施。卷筒与钢丝绳直径比不小于30，必须设置防止钢丝绳脱出防护装置。卷扬机钢丝绳的第一个导向轮（地轮）与卷扬机距离不小于卷筒宽度的15倍，不小于7米（卷筒宽450mm，卷筒宽度的15倍为6.75米）。2、钢丝绳（1）、提升用钢丝绳安全系数K>7;（2）、钢丝绳应维护、保养良好，不得有严重的扭结、变形、断丝、锈蚀、缺油现象，严禁使用拆减、接长或报...
