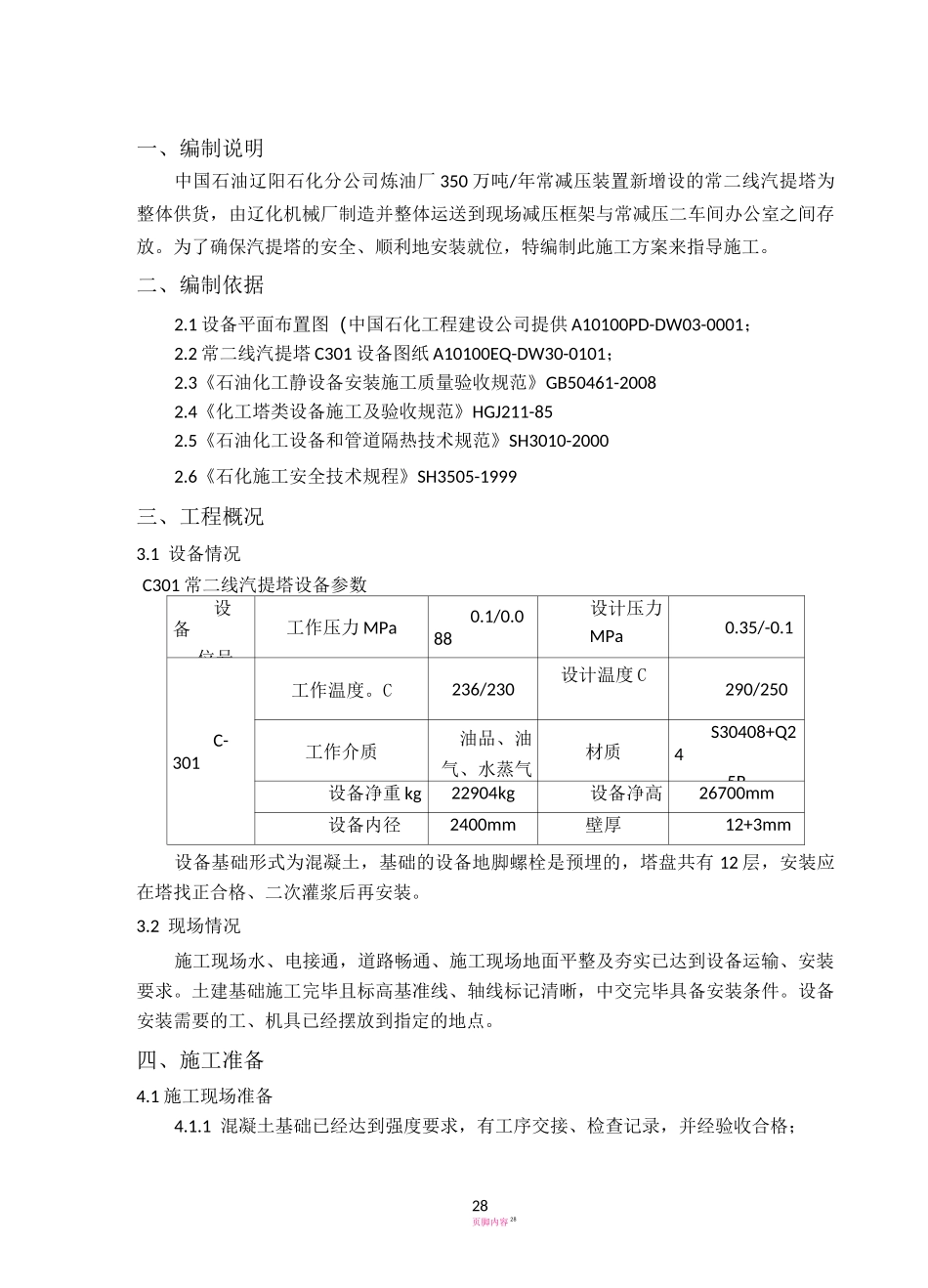

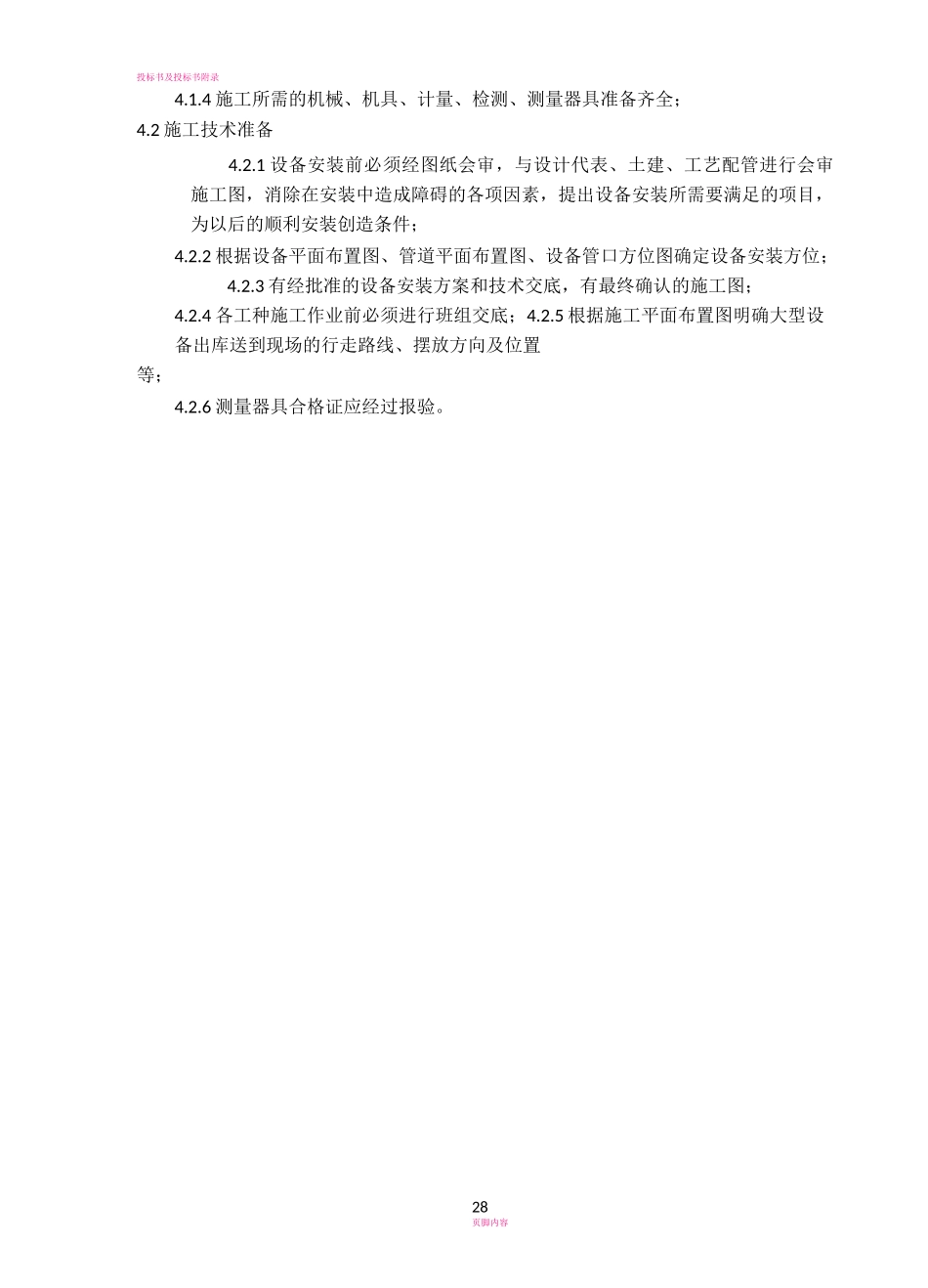

28页脚内容28一、编制说明中国石油辽阳石化分公司炼油厂350万吨/年常减压装置新增设的常二线汽提塔为整体供货，由辽化机械厂制造并整体运送到现场减压框架与常减压二车间办公室之间存放。为了确保汽提塔的安全、顺利地安装就位，特编制此施工方案来指导施工。二、编制依据2.1设备平面布置图（中国石化工程建设公司提供A10100PD-DW03-0001；2.2常二线汽提塔C301设备图纸A10100EQ-DW30-0101；2.3《石油化工静设备安装施工质量验收规范》GB50461-20082.4《化工塔类设备施工及验收规范》HGJ211-852.5《石油化工设备和管道隔热技术规范》SH3010-20002.6《石化施工安全技术规程》SH3505-1999三、工程概况3.1设备情况C301常二线汽提塔设备参数设备位号工作压力MPa0.1/0.088设计压力MPa0.35/-0.1C-301工作温度。C236/230设计温度C290/250工作介质油品、油气、水蒸气材质S30408+Q245R设备净重kg22904kg设备净高26700mm设备内径2400mm壁厚12+3mm设备基础形式为混凝土，基础的设备地脚螺栓是预埋的，塔盘共有12层，安装应在塔找正合格、二次灌浆后再安装。3.2现场情况施工现场水、电接通，道路畅通、施工现场地面平整及夯实已达到设备运输、安装要求。土建基础施工完毕且标高基准线、轴线标记清晰，中交完毕具备安装条件。设备安装需要的工、机具已经摆放到指定的地点。四、施工准备4.1施工现场准备4.1.1混凝土基础已经达到强度要求，有工序交接、检查记录，并经验收合格；投标书及投标书附录28页脚内容2828页脚内容投标书及投标书附录4.1.4施工所需的机械、机具、计量、检测、测量器具准备齐全；4.2施工技术准备4.2.1设备安装前必须经图纸会审，与设计代表、土建、工艺配管进行会审施工图，消除在安装中造成障碍的各项因素，提出设备安装所需要满足的项目，为以后的顺利安装创造条件；4.2.2根据设备平面布置图、管道平面布置图、设备管口方位图确定设备安装方位；4.2.3有经批准的设备安装方案和技术交底，有最终确认的施工图；4.2.4各工种施工作业前必须进行班组交底；4.2.5根据施工平面布置图明确大型设备出库送到现场的行走路线、摆放方向及位置等；4.2.6测量器具合格证应经过报验。28页脚内容28五、施工程序和方法5.1施工程序.5.2施工方法5.2.1基础验收设备安装前，建设单位组织有关人员进行基础交接验收。土建专业提交基础复测记录及工序交接记录等资料。对设备基础检查验收：应有交接资料，并按下列要求进行检查、复测，符合要求予以验收，基础施工单位应提交质量合格证书、测量记录及其它施工技术资料。投标书及投标书附录28页脚内容投标书及投标书附录5.2.1.1基础上应有画出的明显的标高基准线，纵横中心线，相应的建筑物上应标有坐标轴线；设计要求作沉降观测的设备基础应有沉降观测水准点；5.2.1.2基础外观不得有裂纹、蜂窝、空洞、疏松及露筋、油垢等缺陷；5.2.1.3基础混凝土强度应达到设计要求，周围土方应回填、夯实、整平，地脚螺栓的螺纹部分应无损坏及锈蚀；5.2.1.4基础各部尺寸及位置的偏差数值不得超过下表的规定；混凝土基础偏差---塔类28页脚内容28b)设备表面无变形、无机械损伤及锈蚀等缺陷；c)设备表面的油漆达到设计要求、无脱落现象；d)检查设备开孔接管的数量、方位、尺寸与设计图纸是否一致；e)立式设备底座应平整、无翘曲，无变形，螺栓孔的数量、几何尺寸与设计图纸应一致；f)检查设备接管法兰密封面是否有划痕，对于设备与设备连接为法兰连接形式，法兰的水平度是否符合设计图纸与相应规范的要求；号序名称规格单位-数量斜1垫铁200X808=16mm块:96平2垫铁180X1008块60投标书及投标书附录28页脚内容5.2.4垫铁布置5.2.4.1设备就位前，先将基础上放置垫铁处铲平，铲平范围至周边50mm,铲平部位水平度允许偏差为2mm/m，然后布置垫铁组。5.2.4.2对于本设备垫铁的布置应符合下列要求：a)垫铁的布置形式及垫铁尺寸应根据设备底座的形式及设备的高度、重量参照下图进行布置：b)垫铁组应尽量靠近地脚螺栓，每个地脚螺栓近旁至少应有一组垫铁；c)相邻两垫铁组的间距，视设备底座的刚性程度确定，不得大于500mm；d)有加强筋的设备底座，垫铁应垫在加强筋下；b)每组垫铁一般不...
