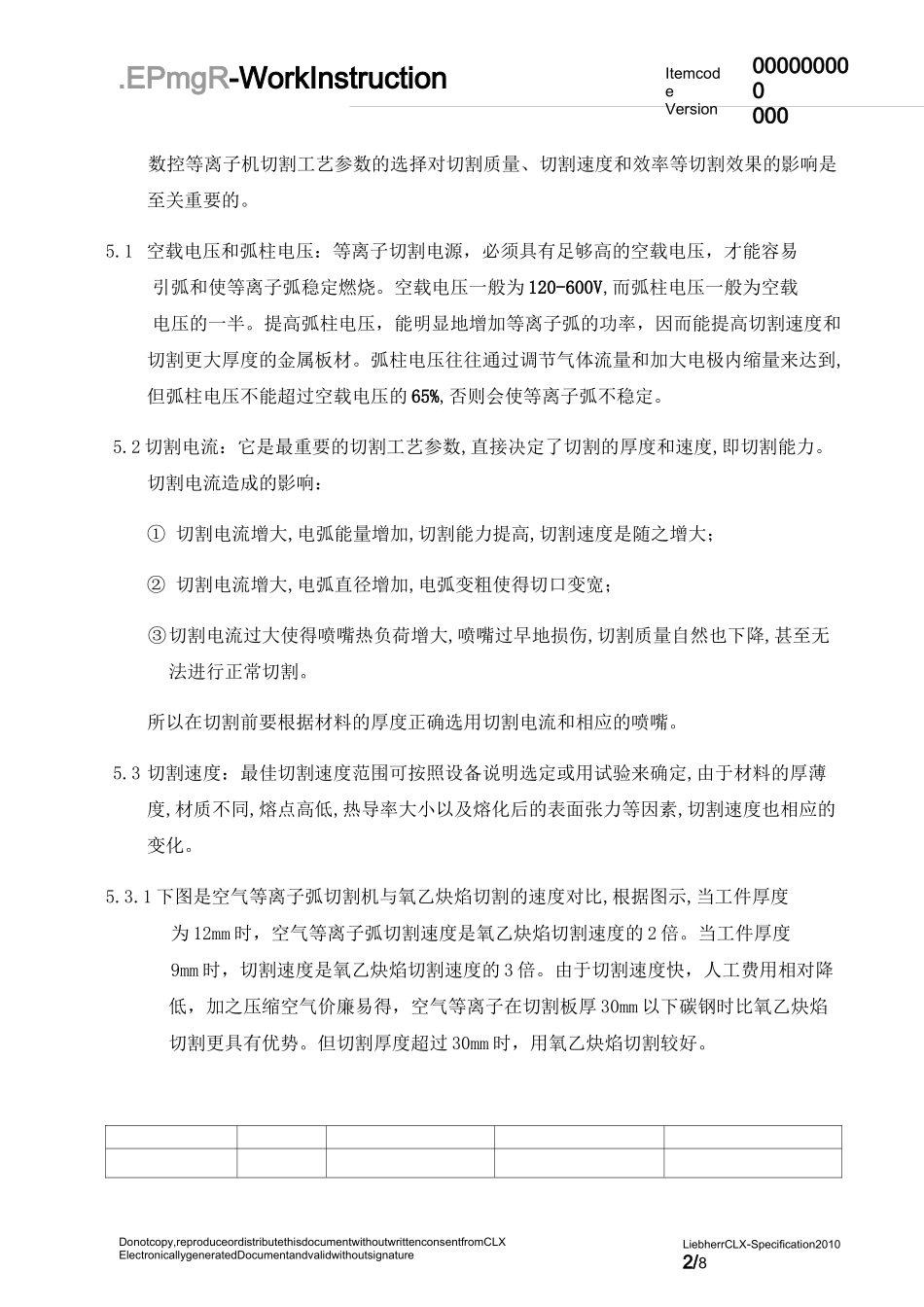

Itemcode000000000000Version000.EPmgR-WorkInstructionDonotcopy,reproduceordistributethisdocumentwithoutwrittenconsentfromCLXLiebherrCLX-SpecificationElectronicallygeneratedDocumentandvalidwithoutsignaturegultig.1/等离子切割工艺指导书1.主题内容与适用范围：本标准规定了等离子切割的一般技术要求及质量等级和尺寸偏差。本标准适用于常用钢材的下料切割。2．引用标准GB9448-1999焊接与切割安全JB/T10045.4-1999热切割等离子弧切割质量和尺寸偏差3.等离子切割的一般要求3.1从事等离子切割作业的人员必须经理论和技能培训，熟悉所用设备、工具的使用性能，掌握安全操作技术和事故应急处理方案，并经安全技术部门考试合格后，方可持证上岗操作。3.2设备使用过程中，应严格遵守操作规程和维护保养规则。4．切割前准备：4.1材料要求：4.1.1用于切割下料的钢板应经质量部门检查验收合格，其各项指标满足国家规范的相应规定。4.1.2钢板在下料前应检查钢板的牌号、厚度和表面质量，如钢材的表面出现蚀点深度超过国标钢板负偏差的部位不准用于产品。小面积的点蚀在不减薄设计厚度的情况下，可以采用焊补打磨直至合格。4.1.3在下料时必须核对钢板的牌号、规格和表面质量情况，在确认符合后才可下料4.2切割设备及工具：4.2.1切割下料设备主要包括数控等离子切割机。4.2.2在切割前，先检查整个切割系统的设备和工具全部运转正常，并确保安全的条件下才能运行，而且在切割过程中应注意保持。4.2.3检测及标识工具分别为：钢尺、卷尺、拐尺、石笔、记号笔等。07.16.2012CLXMr.ZhangLihuiMr.LiZixiangMr.Hamederdatecompanydraftedcheckedapproved5．切割工艺参数的选择000000000000.EPmgR-WorkInstructionItemcodeVersionDonotcopy,reproduceordistributethisdocumentwithoutwrittenconsentfromCLXElectronicallygeneratedDocumentandvalidwithoutsignatureLiebherrCLX-Specification20102/81/数控等离子机切割工艺参数的选择对切割质量、切割速度和效率等切割效果的影响是至关重要的。5.1空载电压和弧柱电压：等离子切割电源，必须具有足够高的空载电压，才能容易引弧和使等离子弧稳定燃烧。空载电压一般为120-600V,而弧柱电压一般为空载电压的一半。提高弧柱电压，能明显地增加等离子弧的功率，因而能提高切割速度和切割更大厚度的金属板材。弧柱电压往往通过调节气体流量和加大电极内缩量来达到,但弧柱电压不能超过空载电压的65%,否则会使等离子弧不稳定。5.2切割电流：它是最重要的切割工艺参数,直接决定了切割的厚度和速度,即切割能力。切割电流造成的影响：①切割电流增大,电弧能量增加,切割能力提高,切割速度是随之增大；②切割电流增大,电弧直径增加,电弧变粗使得切口变宽；③切割电流过大使得喷嘴热负荷增大,喷嘴过早地损伤,切割质量自然也下降,甚至无法进行正常切割。所以在切割前要根据材料的厚度正确选用切割电流和相应的喷嘴。5.3切割速度：最佳切割速度范围可按照设备说明选定或用试验来确定,由于材料的厚薄度,材质不同,熔点高低,热导率大小以及熔化后的表面张力等因素,切割速度也相应的变化。5.3.1下图是空气等离子弧切割机与氧乙炔焰切割的速度对比,根据图示,当工件厚度为12mm时，空气等离子弧切割速度是氧乙炔焰切割速度的2倍。当工件厚度9mm时，切割速度是氧乙炔焰切割速度的3倍。由于切割速度快，人工费用相对降低，加之压缩空气价廉易得，空气等离子在切割板厚30mm以下碳钢时比氧乙炔焰切割更具有优势。但切割厚度超过30mm时，用氧乙炔焰切割较好。Donotcopy,reproduceordistributethisdocumentwithoutwrittenconsentfromCLXLiebherrCLX-Specification2010ElectronicallygeneratedDocumentandvalidwithoutsignature3/8阳极斑点或阳极区必然要在离电弧最近的切缝附近找到传导电流地方，同时会向射流的径向传递更多的热量，因此使切口变宽，切口两侧熔融的材料在底缘聚集并凝固，形成不易清理的挂渣，而且切口上缘因加热熔化过多而形成圆角。③当速度极低时，由于切口过宽，电弧甚至会熄灭。由此可见，良好的切割质量与切割速度是分不开的。5.4电弧电压：一般认...
