电机使用说明书VIP免费

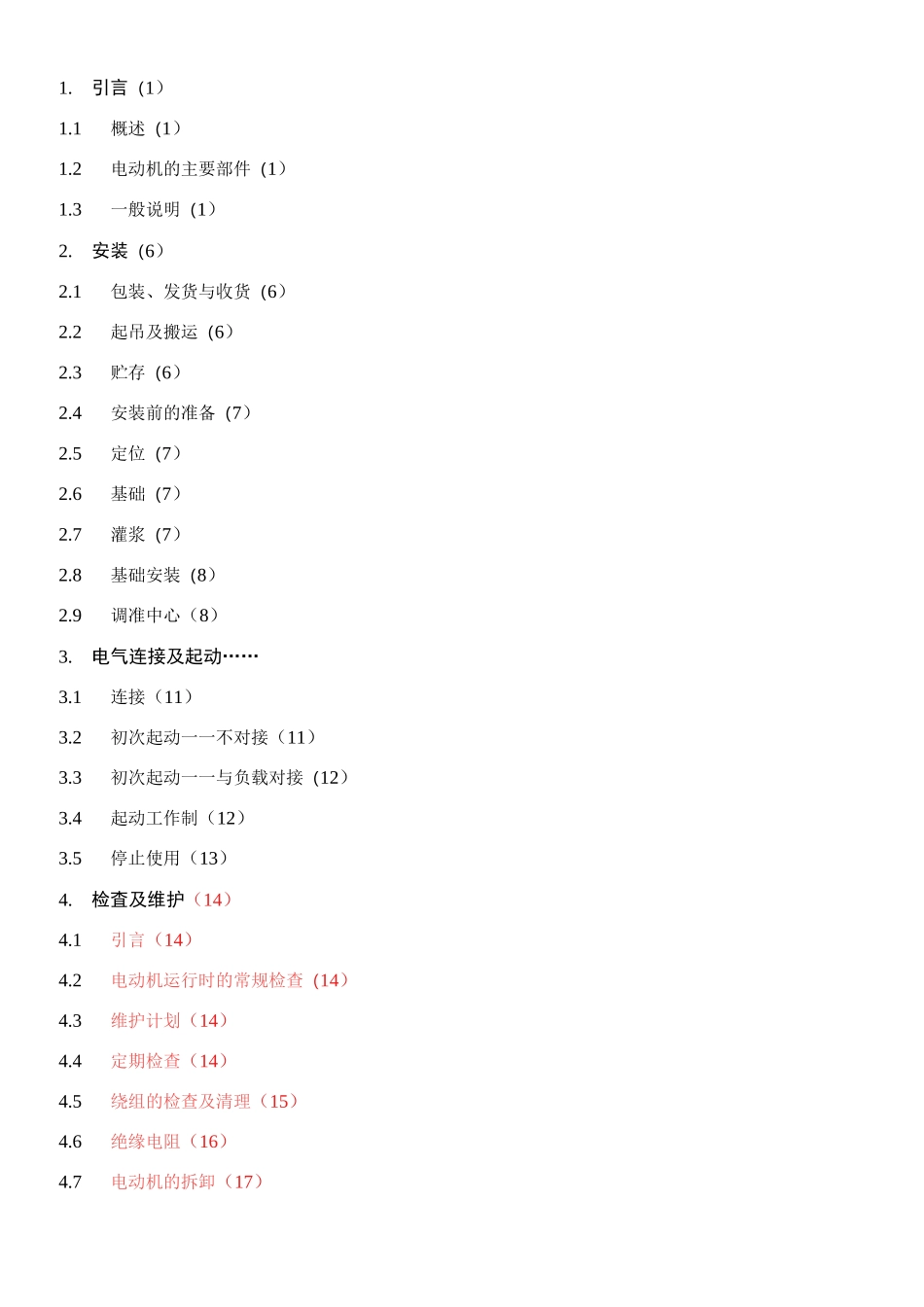

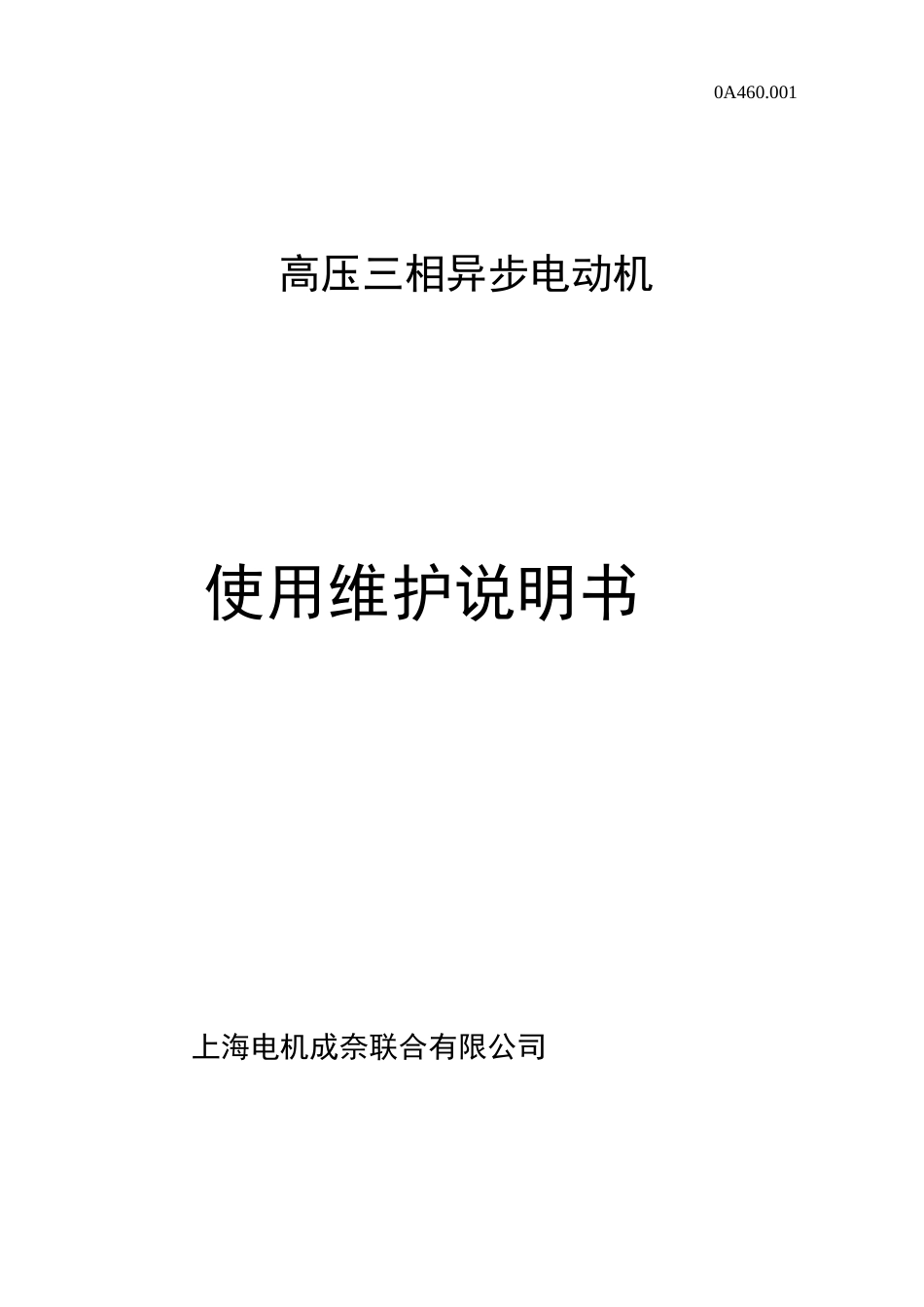

0A460.001高压三相异步电动机使用维护说明书上海电机成奈联合有限公司1.引言（1）1.1概述（1）1.2电动机的主要部件（1）1.3一般说明（1）2.安装（6）2.1包装、发货与收货（6）2.2起吊及搬运（6）2.3贮存（6）2.4安装前的准备（7）2.5定位（7）2.6基础（7）2.7灌浆（7）2.8基础安装（8）2.9调准中心（8）3.电气连接及起动……3.1连接（11）3.2初次起动一一不对接（11）3.3初次起动一一与负载对接（12）3.4起动工作制（12）3.5停止使用（13）4.检査及维护（14）4.1引言（14）4.2电动机运行时的常规检查（14）4.3维护计划（14）4.4定期检查（14）4.5绕组的检查及清理（15）4.6绝缘电阻（16）4.7电动机的拆卸（17）4.8电动机清理的一般说明（18）4.9电动机的重新装配（18）4.10轴承维护（18）4.11带固定电刷（常接触）的绕线转子异步电动机（22）5.附件（23）5.1扼流圈（23）6.故障排除（24）6.1电动机不能起动（24）6.2振动、噪声（25）6.3绝缘电阻低（25）6.4电动机过热（26）-1-IMB3721轴承两个端盖式轴承带座脚具有一个圆柱轴伸装在基础上两个零米具有一个1.引言1.1概述本说明书提供了有关异步电动机收货、贮存、操作、安装、运行及维护方面的说明、推荐及指导。有关运行及定额的具体情况见电动机铭牌及标牌。基础，主回路及辅助的电气连接以及与被驱动设备的接口信息可参见电动机外形图。仔细审阅电动机的所有警告提示及铭牌是很重要的。电动机只有在严格按照外形图及使用维护说明书来安装，制造厂的保用单才生效。本说明书不可能包括在安装、运行、维护方而所发生的一切事件的可能性，如果所发生的问题未包拾在本说明书或外形图中，请与上海电机成套联合有限公司联系。建议反复仔细地参考电动机随机提供的图纸及数字等，这将有助于了解及使用本说明书。1.2电动机的主要部件上海电机成套联合有限公司异步电动机通过基本及任选部件的组合来满足用户对电动机各种不同用途的要求。电动机的主要部件有：机座及定子装配端盖式轴承装配（或座式轴承装配）轴承转子装配通风顶罩出线盒滑环（仅对绕线转子而言）通风顶罩是可变部件。可以藉改变或更换顶罩来达到具体运行条件所需的各种防护等级或噪声控制1.3一般说明1.3.1符号解释如下。1.3.1.1上海电机成套联合有限公司三相异步电动机最常见的结构及安装方式是IME3及INI7211(见表1)(按IEC34-7/1972)13.1.2外壳电机具备的外壳型式取决于安装地点及使用条件，已设计多种标准形式的外壳以阻止灰尘、外物及水进入到绕组及其他带电部分，并保护人员以防意外地触及带电或转动部份。各种外壳形式的分类及标志见IEC34-5/1968o防护等级标志由字母及其后面的两位特征数字组成。表2列出了特征数字的含义表2基本标志IP防止人的意外触及和外物或水的进入第一位数字0到6防止人的触及和外物的侵入第二位数字0到8防止水的侵入带有特殊气候防护附加装置的电机用外壳防护标志“IPW”表示，此类电机适用于户外安装。上海电机成套联合有限公司的三相异步电动机一般采用以下的防护等级：IP22,IP23,IP44,IP54,IP55及IPW24o在表3及4中解释了这些标志。第一位特征数字的含义（见表3）。表3第一位特征数字简称定义2防护大于12mm固体物的电机防止手指触及外壳内带电或运动部件防止小（直径大于12111111）固体外物的进入4防护大于1mm固体物的电机防止厚度大于1mm的工具，导线或这类物体进入外壳而触及带电或运动部件。防止小（直径人于lnmi）固定外物的进入，不包拾通风n（外风路的进出口）及电机外壳的排水孔，此孔允许只有2级防护等级。5防护灰尘进入的电机完全防止触及外壳内的带电或运动部件，防止灰尘有害的沉积，虽然不能完全阻止灰尘的进入，但进入的灰尘量不足以影响电机的正常运行。-3-第二位特征数字的解释（见表4）表4第二位特征数字简称定义2防护与铅垂线成15度角范围内滴水的电机与铅垂线成15度角范围内的滴水将不会产生有害的影响。3防护淋水的电机与铅垂线成角小于或等于60度的淋水将不会产生有害的影响。4防护溅水的电机任何方向的溅水对电机应无有害的影响5防护喷水的电机用喷嘴从任何方向向电机喷水，应无有害的影响1.3.13冷却IEC34-6/1969中规定了...
