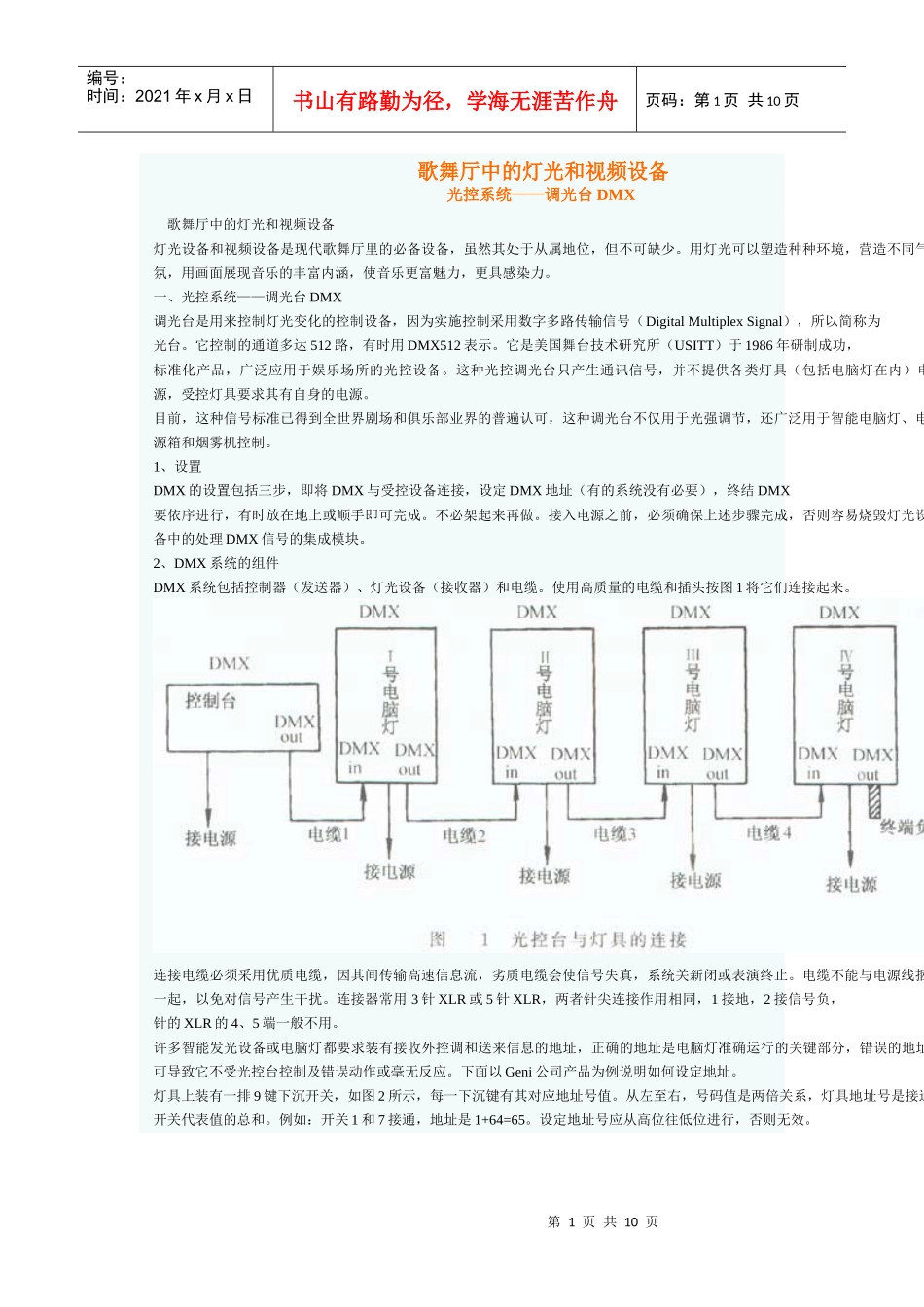

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页歌舞厅中的灯光和视频设备光控系统——调光台DMX歌舞厅中的灯光和视频设备灯光设备和视频设备是现代歌舞厅里的必备设备，虽然其处于从属地位，但不可缺少。用灯光可以塑造种种环境，营造不同气氛，用画面展现音乐的丰富内涵，使音乐更富魅力，更具感染力。一、光控系统——调光台DMX调光台是用来控制灯光变化的控制设备，因为实施控制采用数字多路传输信号（DigitalMultiplexSignal），所以简称为光台。它控制的通道多达512路，有时用DMX512表示。它是美国舞台技术研究所（USITT）于1986年研制成功，标准化产品，广泛应用于娱乐场所的光控设备。这种光控调光台只产生通讯信号，并不提供各类灯具（包括电脑灯在内）电源，受控灯具要求其有自身的电源。目前，这种信号标准已得到全世界剧场和俱乐部业界的普遍认可，这种调光台不仅用于光强调节，还广泛用于智能电脑灯、电源箱和烟雾机控制。1、设置DMX的设置包括三步，即将DMX与受控设备连接，设定DMX地址（有的系统没有必要），终结DMX要依序进行，有时放在地上或顺手即可完成。不必架起来再做。接入电源之前，必须确保上述步骤完成，否则容易烧毁灯光设备中的处理DMX信号的集成模块。2、DMX系统的组件DMX系统包括控制器（发送器）、灯光设备（接收器）和电缆。使用高质量的电缆和插头按图1将它们连接起来。连接电缆必须采用优质电缆，因其间传输高速信息流，劣质电缆会使信号失真，系统关新闭或表演终止。电缆不能与电源线捆一起，以免对信号产生干扰。连接器常用3针XLR或5针XLR，两者针尖连接作用相同，1接地，2接信号负，针的XLR的4、5端一般不用。许多智能发光设备或电脑灯都要求装有接收外控调和送来信息的地址，正确的地址是电脑灯准确运行的关键部分，错误的地址可导致它不受光控台控制及错误动作或毫无反应。下面以Geni公司产品为例说明如何设定地址。灯具上装有一排9键下沉开关，如图2所示，每一下沉键有其对应地址号值。从左至右，号码值是两倍关系，灯具地址号是接通开关代表值的总和。例如：开关1和7接通，地址是1+64=65。设定地址号应从高位往低位进行，否则无效。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页确定数字多通道地址的举例如下：设有四台Stratus-5X投光器、四台Nimbus-200投光器和四台Giga频闪（GigaStrobeDMX）。用标准DMX512先按各灯具拥有DMX通道数列出各品牌灯具，为简单起见，依照降序列出，先列出通道数多的（见表地址值，从第一个Stratus-5x开始，设地址值为1，由于第一个投光器（#1）占据着6个通道，所以第二个投光器（地址值往后6个，即地址值为7，第三个投光器（#3）地址值为13，依此类推，全部调节值如表2中间列所示，确定地址值之后，按表2最后一列调好下沉开关。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页有些控制器专门为某种电脑灯具配置的，例如：控制器Master-Mind96的6个步进信道主要是匹配Stratus来极为方便，用滑动键1做快门控制，滑动键2做色彩控制，滑动键3做图案1控制，滑动键4做图案2景控制，6为倾角控制，分别在摇杆上进行。当用于灯具Nimbus-200时，因此此灯具有四个信道，DMX和43上。在此情况下，快门和色彩滑动键没有用，图案1和图案2滑动键当作色彩轮和图案轮使用，其左右全景控制和倾角控制用摇杆实现。同样，控制频闪灯GigaStrobe，地址开关设在49，55，61和67上。闪光率和衰减信道在上用快门滑键和色彩滑键进行控制。所有光控系统均设有终端连接头，其目的是避免产生信号反射，导致信息现错。通常终湍连接头采用卡插头，其90~120Ω的1/4W的电阻。近期生产的许多灯具后盖装有终端开关，需要做终端连接时，将该开关接通（接入电阻）。电脑灯上除装有通讯地址下沉开关外，同时装有功能设定下沉开关，开关数多少与运行功能有关。下面以扫描电脑灯250为例，给予说明，如表3所示。第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10...
