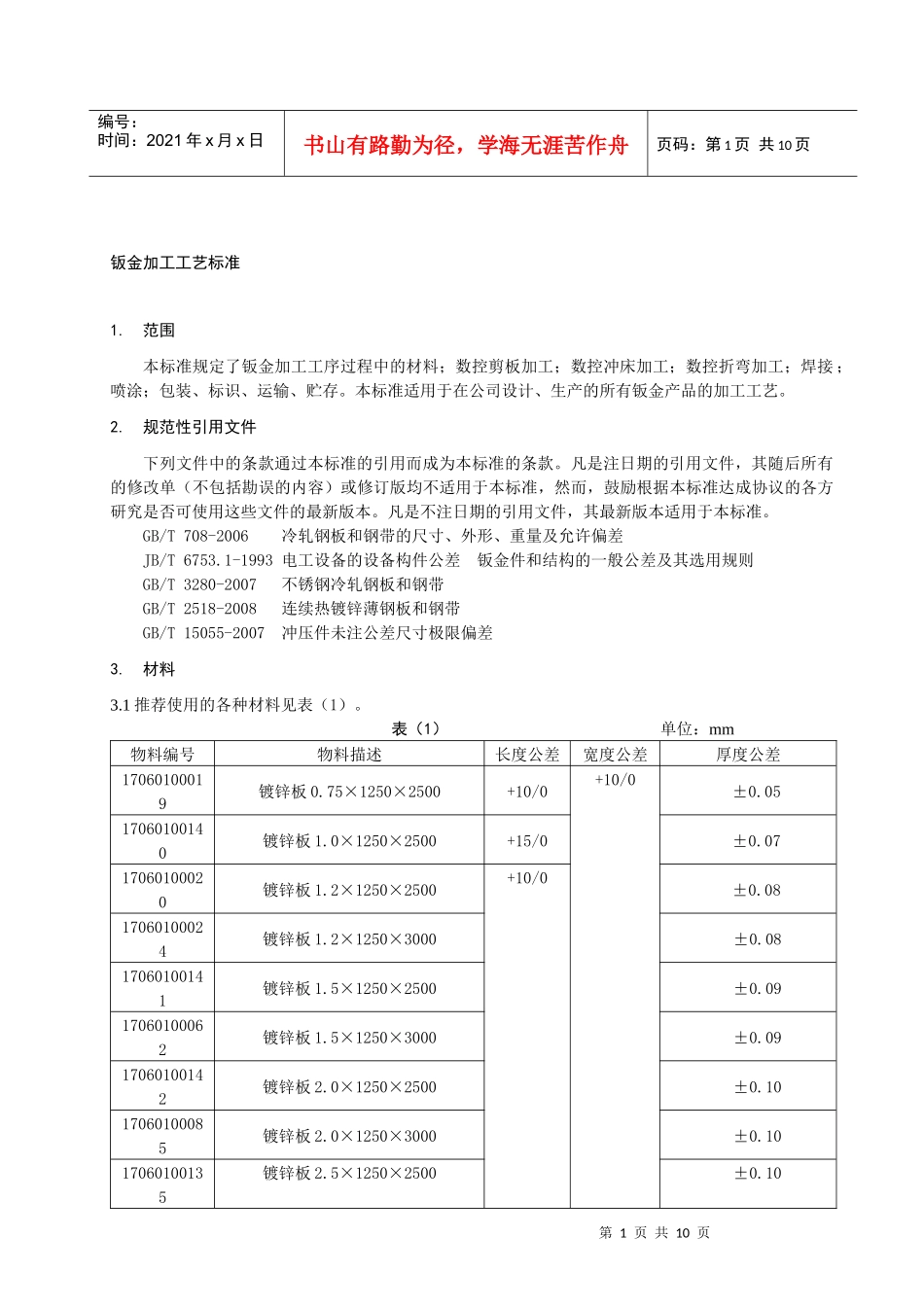

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页钣金加工工艺标准1.范围本标准规定了钣金加工工序过程中的材料；数控剪板加工；数控冲床加工；数控折弯加工；焊接；喷涂；包装、标识、运输、贮存。本标准适用于在公司设计、生产的所有钣金产品的加工工艺。2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T708-2006冷轧钢板和钢带的尺寸、外形、重量及允许偏差JB/T6753.1-1993电工设备的设备构件公差钣金件和结构的一般公差及其选用规则GB/T3280-2007不锈钢冷轧钢板和钢带GB/T2518-2008连续热镀锌薄钢板和钢带GB/T15055-2007冲压件未注公差尺寸极限偏差3.材料3.1推荐使用的各种材料见表（1）。表（1）单位：mm物料编号物料描述长度公差宽度公差厚度公差17060100019镀锌板0.75×1250×2500+10/0+10/0±0.0517060100140镀锌板1.0×1250×2500+15/0±0.0717060100020镀锌板1.2×1250×2500+10/0±0.0817060100024镀锌板1.2×1250×3000±0.0817060100141镀锌板1.5×1250×2500±0.0917060100062镀锌板1.5×1250×3000±0.0917060100142镀锌板2.0×1250×2500±0.1017060100085镀锌板2.0×1250×3000±0.1017060100135镀锌板2.5×1250×2500±0.10第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页17060100015冷轧板2.0×1250×2500×SC1+15/0±0.1517060100059冷轧板3.0×1250×3000±0.1917060100137不锈钢板1.0×1120×2440+10/0+10/0±0.0817060100116不锈钢板1.5×1220×2600+15/0+10/0±0.1390600000092黄铜板（H62）（1.2×600×1500）+10/0+6/0±0.083.2材料的机械性能、一般要求、工艺性能、检验试验方法等参照GB3280-2007不锈钢冷轧钢板和GB/T2518-2008连续热镀锌薄钢板和钢带及GB/T708-2006冷轧钢板和钢带的尺寸、外形、重量及允许偏差。钢板材料的包装应有防锈措施。3.3在用料前确定板材无生锈或锈斑，泛白，无镀锌不良现象。在500mm×500mm的范围内，镀锌板划伤程度如下：A级面（特别重要面类）一般面黑点Φ≤2mm，≤2个；2mm<Φ≤3mm，≤1个不影响防护性能细划伤（0.4×200）mm，≤1个；（0.2×250）mm，≤1个；（0.2×50）mm，≤10个，划伤深度均不超多8um，即不能完全超过镀锌层厚度。宽度为0.1mm以下且深度为4um以下的划伤数量可不计。非喷涂钣金件按以上标准为最终评判标准，在剪板、数冲（冷冲）、折弯、钳工各工序中员工通过此标准进行互检，对不符合上述标准的零部件判定为不合格。备注：在印有标志的凸面及其周边3cm范围内不得有划伤或划伤较轻，即在宽度为0.1mm以下且深度为4um以下。4.板材剪切4.1设备调试：用塞规尺检查和调整剪切间隙。4.2材料厚度及对应剪切间隙由机床确定，公司现有的数控剪板机能够根据板材的厚度自动设定并调整剪切间隙。注：剪切间隙按板料厚度的8%—12%取值。4.3剪切尺寸要求4.3.1剪切口毛刺高度≤0.15、不得有凸凹不平、拉断、变形现象。4.3.2长、宽、对角尺寸在图纸或JB/T6753.1-1993规定公差范围内。(以图纸为准，图纸未标注的尺寸公差以表（2）为准)第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页表（3）单位：mm项目长宽公差（对角线公差）0.35<δ≤11<δ≤3剪裁长度0
