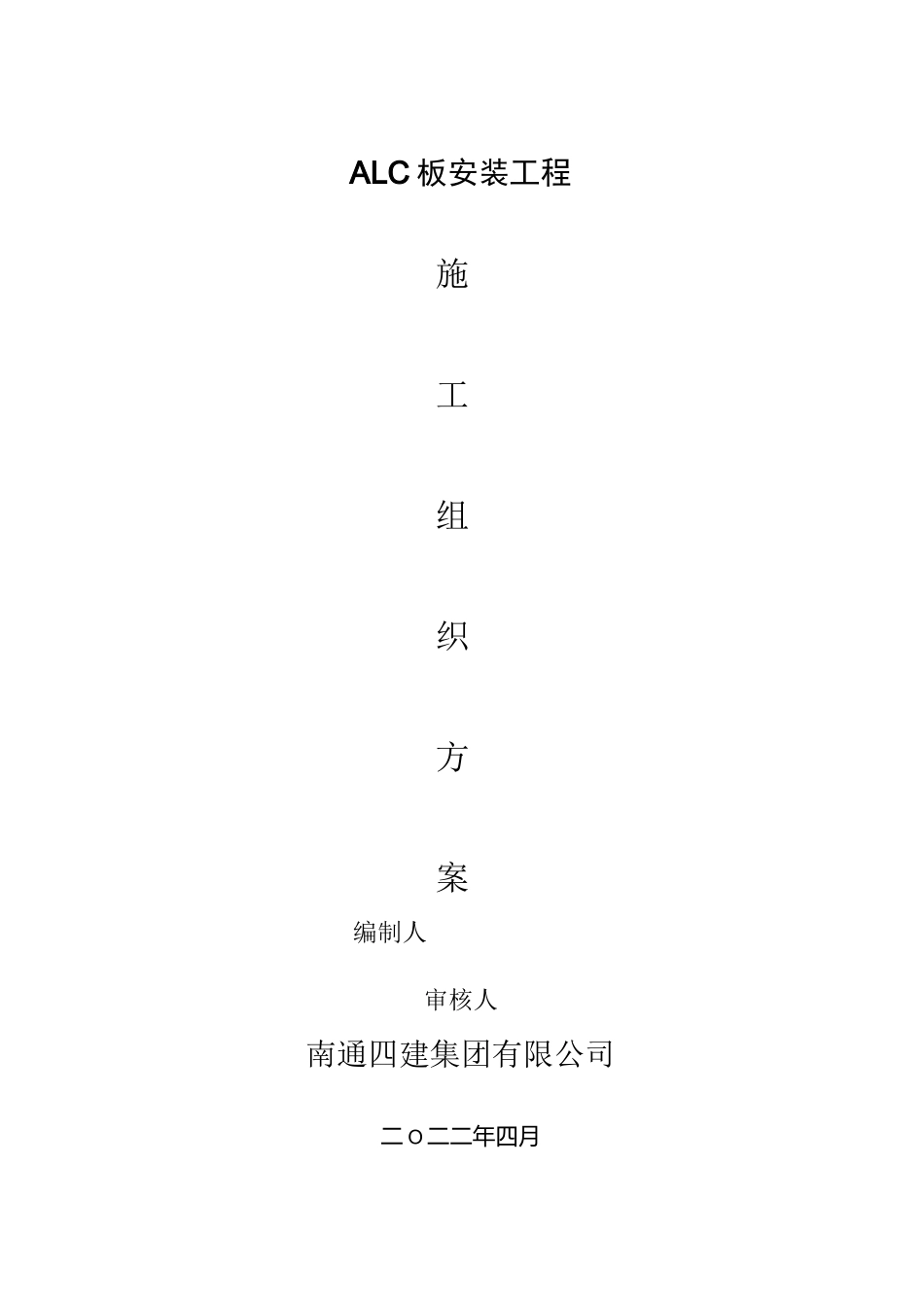

ALC板安装工程施工组织方案编制人审核人南通四建集团有限公司二O二二年四月一、工程概况昆山启发供应链仓库工程主体为混凝土结构框架、及钢结构，防火墙根据设计要求防火墙采用100mm厚轻质砂加气混凝土板填充。二、施工技术方案（1）根据设计节点此项目防火墙安装节点采用钩头螺栓或管卡与上、下混凝土梁或梁上角钢固定连接。（详见节点图）（2）施工工艺：弹线放样设定水平控制线和垂直度控制线混凝土上角钢膨胀螺丝固定板材进场检查和验收板材板材卸货吊装板材校正平面与垂直度配件的固定门窗洞口加固型钢的焊接安装焊缝的检查防锈漆的涂刷板面和板缝破损修补修缝（3）施工方法1）根据图纸要求在梁和框柱上弹出板材的安装平面线、每块墙板安装位置分隔线水平控制线用以控制整个墙面的垂直度、平整度以及门窗洞口的标高。2）根据施工图及排版图的尺寸要求，以安装墙板平面线和水平控制线为依据，在混凝土结构上安装角钢，角钢用膨胀螺丝与混凝土结构固定，角钢的安装位置一定要根据板材墙面的安装平面位置来安装才能保证板材安装时的平面平整。3）到场板材的质量验收按照中国国家砂加气混凝土板材验收标准《GB15762-2008》的规定。对于在运输中造成的板材边角破损，根据要求使用专用修补材进行缺角的修补，原则上在安装前先检查板材的破损位置和破损程度，对影响板材结构耐力的破损做报废处理，修补时应进行板材破损部位基层清扫，每次修补厚度不宜〉7mm，修补完成后等修补材料强度达到后用钢齿磨板和磨砂板进行外观尺寸的修正。板材安装过程中的边角破损，顺序上可以等安装完成后进行修补，修补时注意不要污染周围的墙面。板材的修补允许范围如下表所示：破损位置尺寸限制板侧破损屋面梅楼板内外墙板破损在长度方向：aW300mmbW80mm破损在宽度方向：aWlOOmm且Wl/3h,bW80mm破损在长度方向：aW300mmbW80mm破损在宽度方向：aW150mmbW80mm长度W3m的板不多于2处，＞3m的板不多于3处；每处长aW300mm，深cW50mm4）板材进入场内检查验收后用叉车按照各墙面所需要的板材规格分别进行卸货,卸货时应用吊带固定和捆绑好板材后进行卸货，吊运过程中注意保护板材，避免造成板材卸货时的破损，同时在卸货工程中叉车周围严禁站人。5）每块板材用吊带吊装上导墙后根据墙体平面位置控制线和分隔线进行板材安装位置的调整，调整好垂直度和安装位置后用木榫在下端与导墙之间临时塞紧固定板材。当板材长度±5m时，板材上端紧贴角钢后在角钢的边缘位置的板材宽度中间位置钻孔安装钩头螺栓，通过钩头螺栓把墙板固定与螺栓连接的角钢平面上，依次进行安装，板材下端用管卡固定；当板材长度V5m时，板材上下两端采用管卡固定。每块板材除了需要调整板材的垂直度和平面位置外还必需控制好板材上下口的水平高度，保证下面的板端高度在一个水平位置从而保证此处的板缝宽度一致和板缝成一直线。6）安装时由于板材宽度有土2mm的生产误差，为了避免在墙体安装中由于每块板材宽度误差造成墙板的竖缝位置出现积累误差（造成整片墙体长度缩短或变长），因此要求在依次进行安装时及时的检查分隔位置控制线和长度的误差通过在安装中及时调整每块板材的竖缝空隙来做到四周墙板阳角对齐。7）根据设计要求墙面上有门窗洞口需要用型钢进行洞口的加固，洞口加固型钢位置应根据图纸洞口的轴线位置和水平高度控制线来进行，安装位置和焊接质量应该符合设计要求，型钢与主结构固定焊接，型钢加固焊接时焊缝应饱满均匀无气孔、裂缝等焊接缺陷。焊接质量达到要求并清除焊渣后刷防锈漆二度。8)安装的墙板在运输时应做好相应的安全保护措施，利用电动葫芦或小型卷扬机等起重设备进行每片墙板的吊装，吊装时用尼龙吊带固定墙板。安装板片时应注意保护墙板的边角，不要损坏。9)用2m靠尺检验板的平整度，根据垂直线和水平线校正垂直度和水平度，使板的安装误差控制在允许偏差范围内。10)每一皮板材校正合格后，才可固定板材，每块墙板上下两个节点与主结构固定11)整个墙面板安装完成后，应检查墙面安装质量。对超过允许偏差的墙面用钢齿磨板或磨砂板修正。对缺棱掉角的墙板用专用修补料进行修补。12)打密封胶之前先要进行对板缝的修正和...
