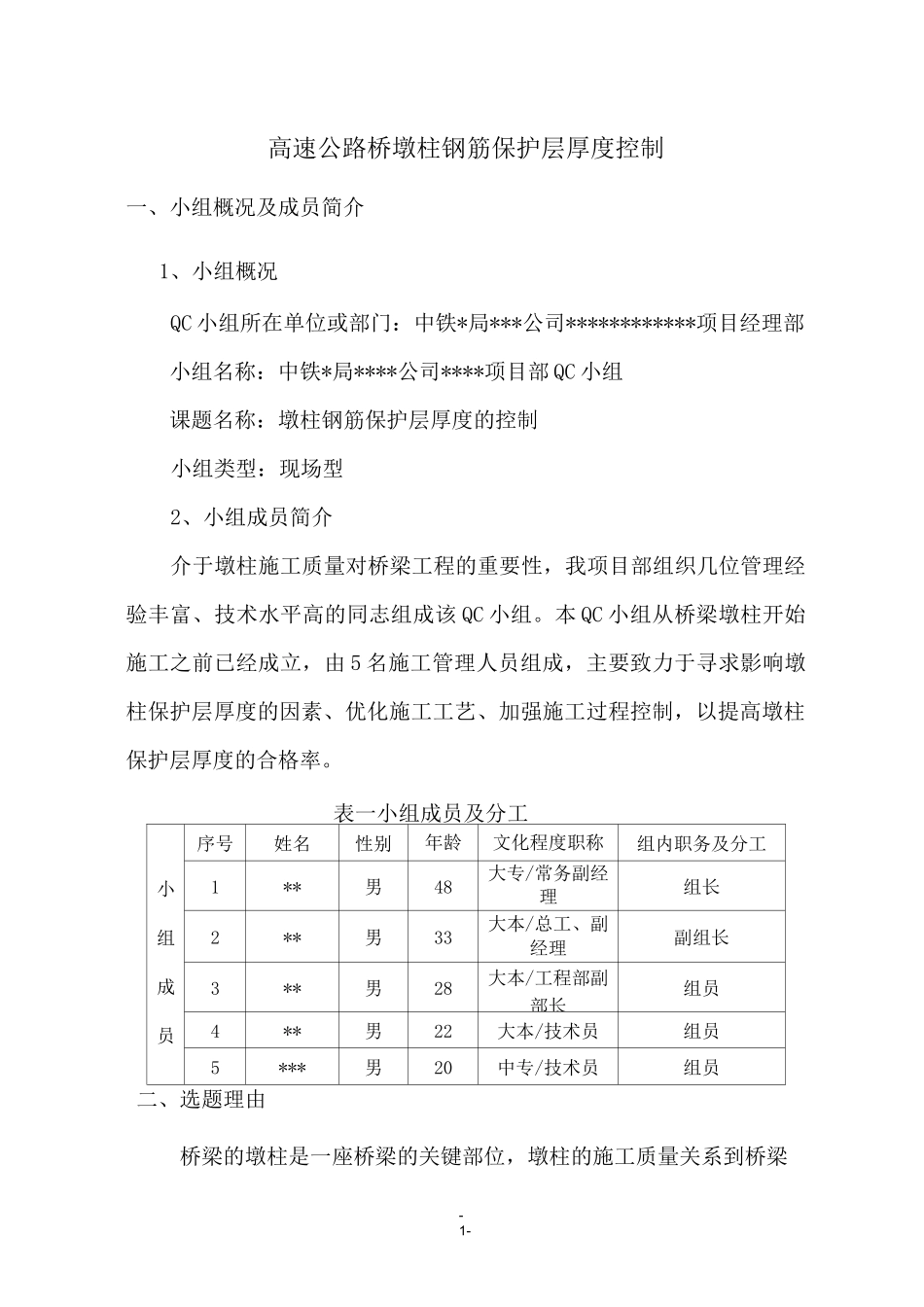

-1-高速公路桥墩柱钢筋保护层厚度控制一、小组概况及成员简介1、小组概况QC小组所在单位或部门:中铁*局***公司************项目经理部小组名称:中铁*局****公司****项目部QC小组课题名称:墩柱钢筋保护层厚度的控制小组类型:现场型2、小组成员简介介于墩柱施工质量对桥梁工程的重要性,我项目部组织几位管理经验丰富、技术水平高的同志组成该QC小组。本QC小组从桥梁墩柱开始施工之前已经成立,由5名施工管理人员组成,主要致力于寻求影响墩柱保护层厚度的因素、优化施工工艺、加强施工过程控制,以提高墩柱保护层厚度的合格率。表一小组成员及分工小组成员序号姓名性别年龄文化程度职称组内职务及分工1**男48大专/常务副经理组长2**男33大本/总工、副经理副组长3**男28大本/工程部副部长组员4**男22大本/技术员组员5***男20中专/技术员组员二、选题理由桥梁的墩柱是一座桥梁的关键部位,墩柱的施工质量关系到桥梁-2-的使用寿命以及人民的生命财产安全。墩柱的施工质量主要反映在三方面:保护层厚度、砼强度、外观,而保护层厚度关系到墩柱钢筋的使用寿命以及墩柱的强度,是影响墩柱质量的一个重要方面。****线高速公路******同段有*****架桥、****桥、*****桥三座桥梁,直径1.4m墩柱数量57根。本QC小组主要致力于墩柱保护层厚度的控制,按业主和总监办的要求保护层厚度与设计值偏差在+10mm至-7mm范围内为合格。该课题意义是,寻找影响墩柱保护层厚度的相关因素,合理有效的采取相应措施以提高墩柱保护层厚度的合格率,确保工程质量优良并为今后类似施工提供可靠借鉴经验。三、课题可行性分析不利因素:1、总监办对墩柱保护层厚度合格界限要求严格。有利因素:1、业主、总监办高度重视墩柱施工质量。2、项目部计划将桥梁工程打造成为我标段亮点工程。3、施工管理和技术人员责任感强烈,工作经验丰富。四、开展QC活动1、现状调查、分析,计划(P)阶段(1)、外出调查、分析现状我标段*********墩柱施工开始后,我QC小组便对墩柱施工工程进行全程跟踪,检查技术交底的落实情况,发现施工过程中存在的缺-3-陷。(2)、实测实量、找出主要问题在施工过程中我QC小组对*****桥3~5#墩15根墩柱钢筋保护层厚度进行检测,检测结果见表二。表二钢筋保护层厚度检查表(一)墩柱编号检测日期设计厚度(mm)取大厚度(mm)最小厚度(mm)平均厚度(mm)合格点数总数点数合格率(%)*********左卄幅3—1墩攵柱王2011.6.1560735366243666.7*********左卄幅3—0墩攵柱王2011.6.1560754958263281.2*********右卄幅3—0J墩柱王2011.6.1560774558202967*********右卄幅3—1墩攵柱王2011.6.1560735360131681.3*********右卄幅3—2J墩柱王2011.6.1560695057121675*********右卄幅4—0墩攵柱王2011.6.1560624753131776.5*********右卄幅4—1墩攵柱王2011.6.1560694858111764.7*********右卄幅4—2墩攵柱王2011.6.1560595055141687.5*********左卄幅4—0墩攵柱王2011.6.1560784762121770.6*********左卄幅4—1墩攵柱王2011.6.1560585055152075*********右卄幅5—0J墩柱王2011.6.1560755769121485.7*********右卄幅5—1墩攵柱王2011.6.1560764763172277.3*********右卄幅5—2J墩柱王2011.6.1560754864142070*********左卄幅5—0墩攵柱王2011.6.1560735365131776.5*********左卄幅5—1墩攵柱王2011.6.1560654659121675从*********3~5#墩墩柱钢筋保护层厚度的检查结果可以看出,我标段前期施工的墩柱钢筋保护层厚度普遍偏低,而且个别点保护层厚度与设计值相差较大,不能满足总监办对墩柱钢筋保护层厚度偏差在+10mm至-7mm的要求。通过对施工过程及检测数据进行分析,我QC小组总结得出影响墩柱钢筋保护层厚度的因素,并进行了统计分析,具体见表三。-4-表三质量缺陷项目统计表序号检查项目质量缺陷项目次数质量缺陷项目发生频率(%)累计频率(%)1钢筋笼尺寸1025252钢筋笼中心偏差1537.562.53钢筋笼垂直度61577.54钢筋保护层砼垫块922.5100根据表三“质量缺陷项目统计表”绘制出图一“质量缺陷项目排列图”,以便更直观的看出影响墩柱钢筋保护层厚度的因素对保护层厚度影响的大小。图一质量缺陷项目排列图从表三“质量缺陷...
