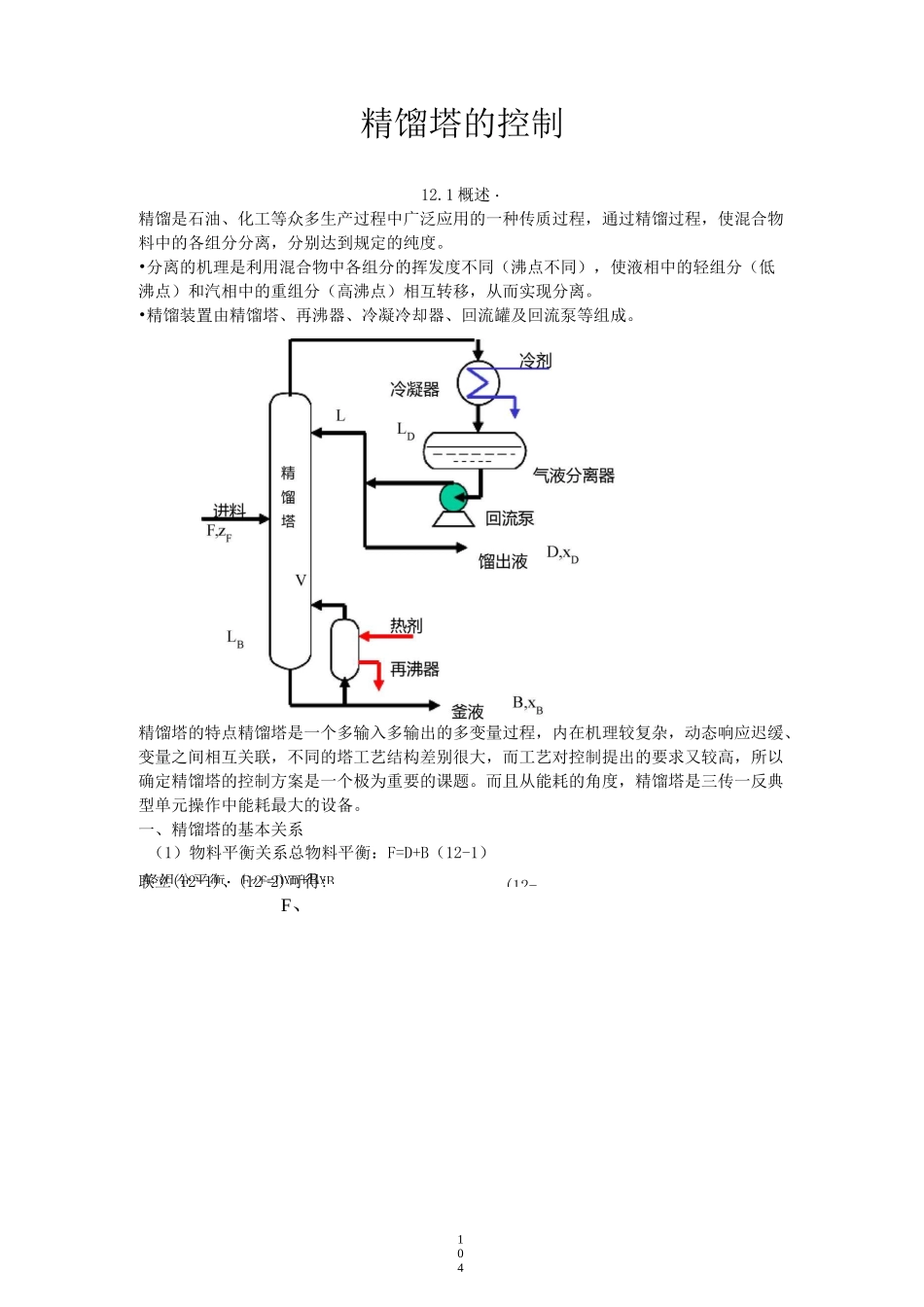

104轻组分平衡：Fzf=DXD+BXB(12-精馏塔的控制12.1概述・精馏是石油、化工等众多生产过程中广泛应用的一种传质过程，通过精馏过程，使混合物料中的各组分分离，分别达到规定的纯度。•分离的机理是利用混合物中各组分的挥发度不同（沸点不同），使液相中的轻组分（低沸点）和汽相中的重组分（高沸点）相互转移，从而实现分离。•精馏装置由精馏塔、再沸器、冷凝冷却器、回流罐及回流泵等组成。精馏塔的特点精馏塔是一个多输入多输出的多变量过程，内在机理较复杂，动态响应迟缓、变量之间相互关联，不同的塔工艺结构差别很大，而工艺对控制提出的要求又较高，所以确定精馏塔的控制方案是一个极为重要的课题。而且从能耗的角度，精馏塔是三传一反典型单元操作中能耗最大的设备。一、精馏塔的基本关系（1）物料平衡关系总物料平衡：F=D+B（12-1）联立(12-1)、(12-2)可得:F、
