集电线路封网跨越电力线路施工方案0513VIP免费

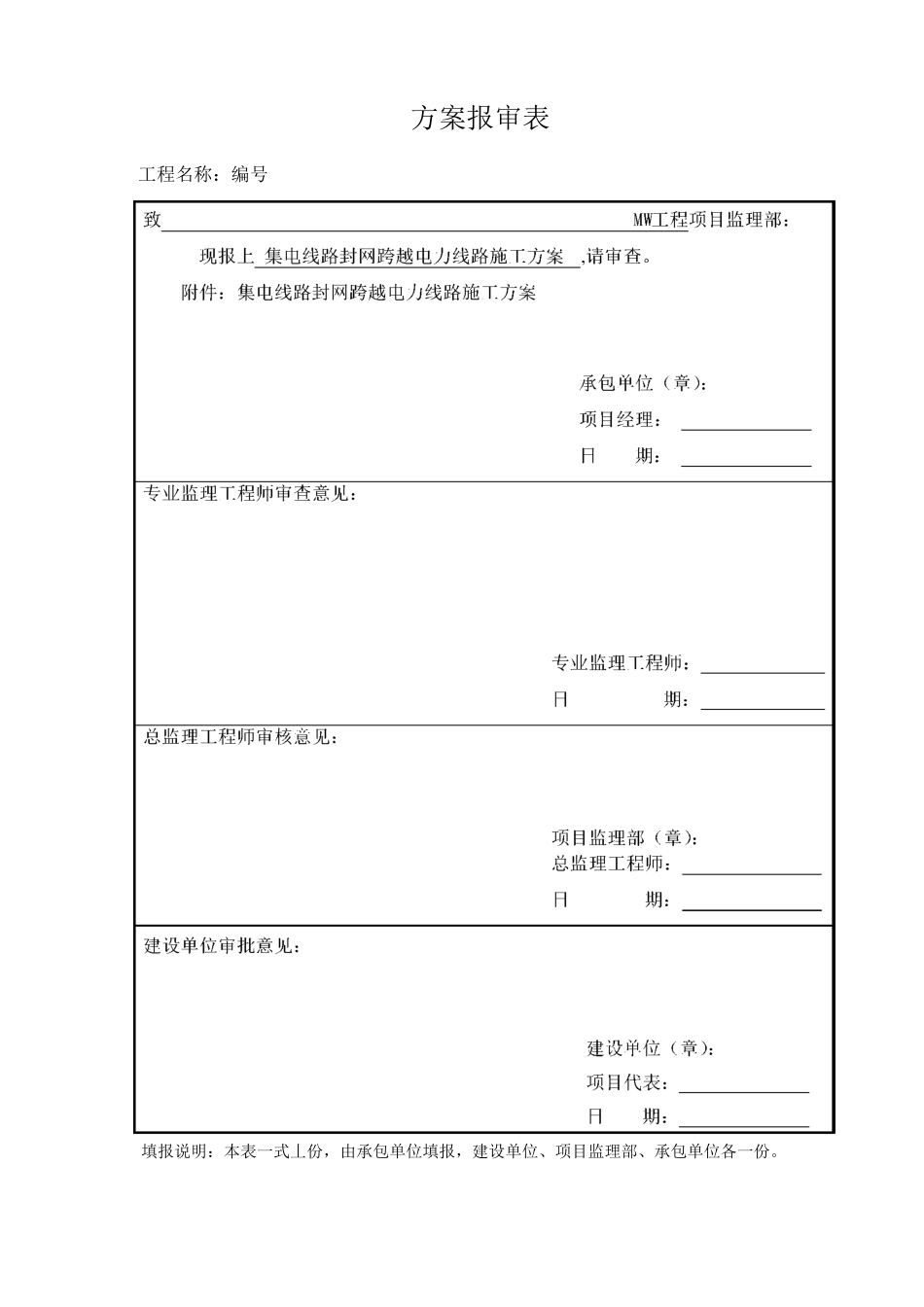

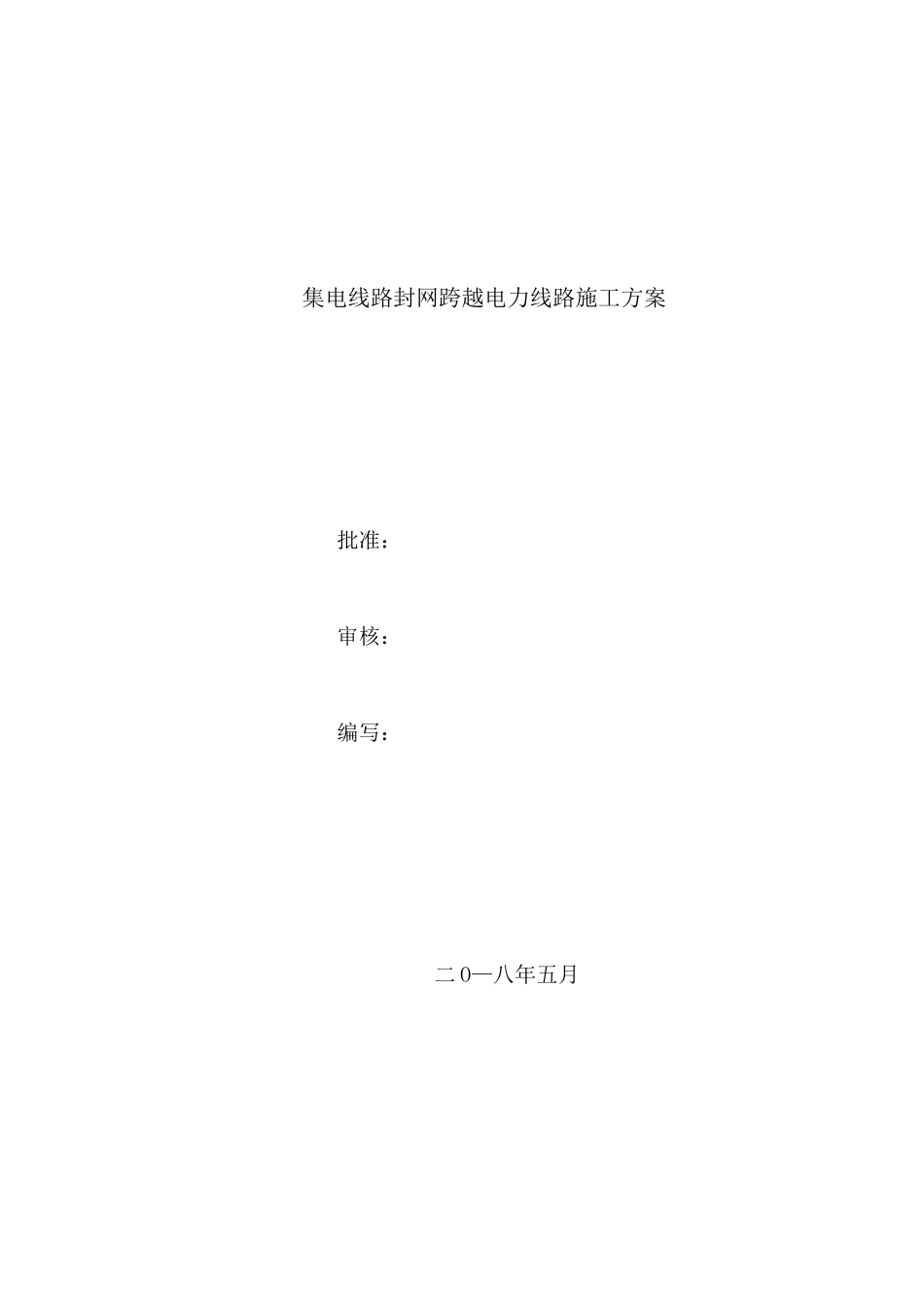

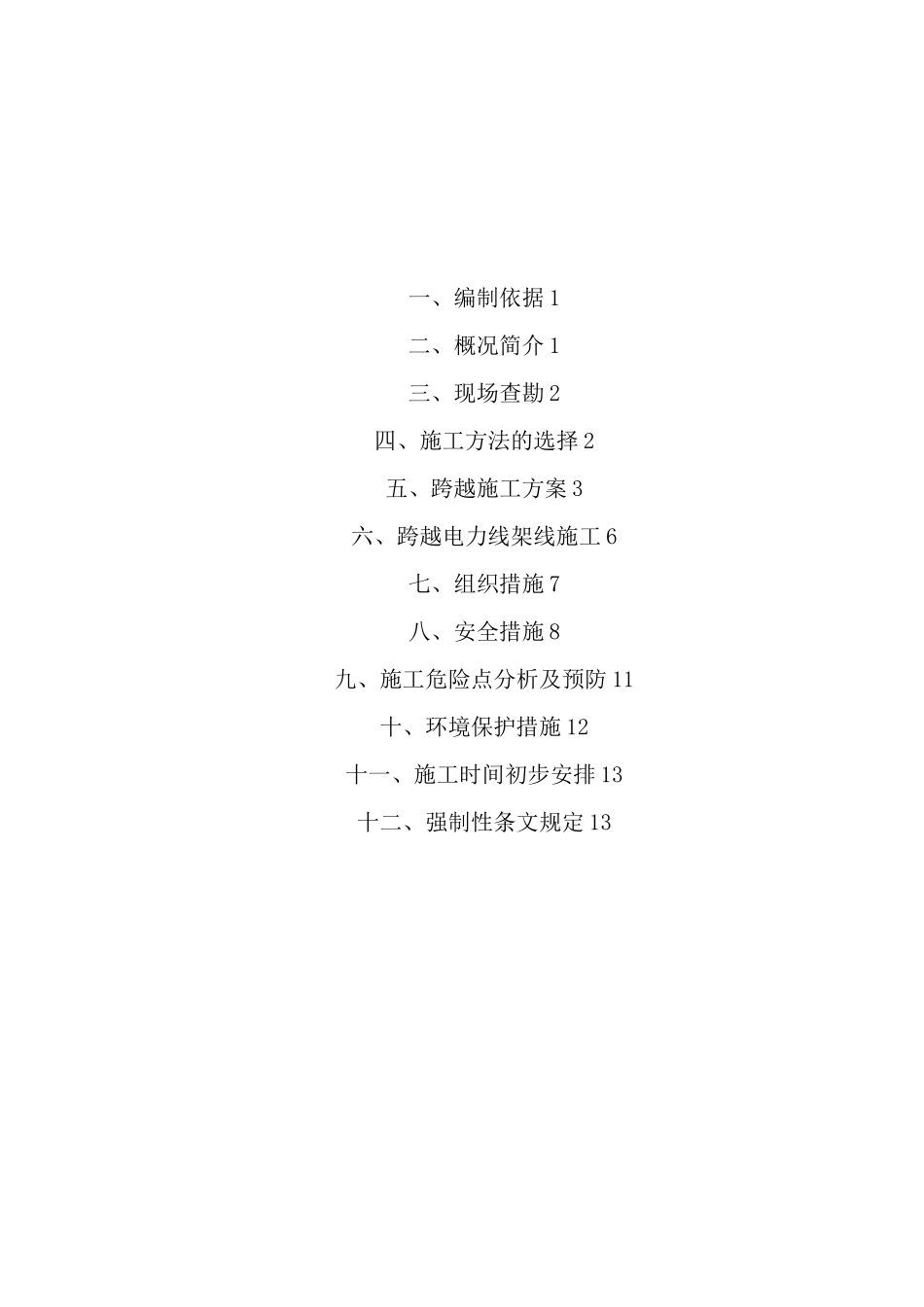

方案报审表工程名称：编号填报说明：本表一式丄份，由承包单位填报，建设单位、项目监理部、承包单位各一份。集电线路封网跨越电力线路施工方案批准：审核：编写：二O—八年五月一、编制依据1二、概况简介1三、现场查勘2四、施工方法的选择2五、跨越施工方案3六、跨越电力线架线施工6七、组织措施7八、安全措施8九、施工危险点分析及预防11十、环境保护措施12十一、施工时间初步安排13十二、强制性条文规定13第1页共14页一、编制依据1.1电气装置安装工程66kV及以下架空电力线路施工及验收规范GB50173-2014;1.2《国家电网公司输变电工程安全文明施工标准化工作规定》(155083.1300-2006);1.3《国家电网公司安全工器具管理规定》(155083.1282-2006);1.4《国家电网公司安全生产规程规定》(Q/GDW1799.2-2013);1.5《防止电力生产人身安全事故六项重点安全措施》(155083.1362-2006)；1.6《电力建设安全工作规程第2部分：架空电力线路》(DL5009.2-2014)；1.7《国家电网公司电力建设安全健康与环境管理工作规定》(155083.1162-2005)；1.8《国家电网公司输变电工程施工危险点辨识及预控措施》(155083.1304-2005)；1.9《中华人民共和国工程建设标准强制性条文电力工程部分》(2011年版)；1.10《国家电网公司电力安全工作规程(线路部分)》(国家电网安监[2013]664号)。二、概况简介1、4、跨越点导线均按单回线路设计(导线标称截面1JL/G1A240/30型钢芯铝绞线；；地线一根采用为0PGW-24Bl-48(24芯)复合光缆。导地线均不允许接头。三、现场查勘根据项目部相关人员现场实地查勘：1、集线路，跨越点位置位于山坡上，跨越档距与设计相符。且被跨越线路第2页共14页距离新建线路B3约108米，跨越点相对B2中心桩对地距离约24米；跨越夹角约为75~80°。四、施工方法的选择根据现场查勘及跨越点施工条件，三条线路跨越点对地距离高，且跨越点果园苗圃居多，不利于跨越架的搭设，不利于跨越架的搭设。对该跨越点跨越施工采用跨越封网方案的方法进行跨越施工。此方法的优点在于不搭设跨越架，仅采用跨越横梁，可在两跨越塔的挂线点下方利用塔身吊一500伽X500伽X33m（28m）的横梁，横梁两边需大于横担最大宽度各1.5m。用新建铁塔塔身绑扎钢架一或不封网一架线期间不的施工方法（本次跨越采用的方式）。封网主承力绳可利用迪尼玛绳和钢丝绳连接作为主承力绳，但跨越电力线上方必须为迪尼玛绳。五、跨越施工方案1、施工准备1.1跨越网搭设前应进行施工准备，包括对跨越物的测量，了解跨越架导电体对带电导线的距离以及封顶绝缘材料的特性等。1.2跨越架的宽度应满足需保护的架空线在风偏后（V=10m/小时）跨越处二边各有1.5m的保护范围。1.3绵纶绝缘绳、迪尼玛绳技术特性规格绵纶绳迪尼玛绳©8①10①16①18①10①12①16①18破断力（kN）10.617.641.256.892.5137211296单位重量0.050.0750.2150.2800.0770.1130.1770.247第3页共14页(kg/m)41.4跨越封网绳索的承载力：封网承托绳©14迪尼玛绳，单位重量0.150kg/m(1.5N/m),破断力18t(180000N)封网承托绳©15钢丝绳，单位重量1.76kg/m(17.6N/m)，破断力13.8t(138000N)封网承托绳©16迪尼玛绳，单位重量0.177kg/m(1.77N/m)，破断力21.1t(211000N)封网承托绳©18迪尼玛绳，单位重量0.2473kg/m(2.473N/m)，破断力29.6t(296000N)2、跨越网施工：1)转角塔在下横担5米-6米处绑扎500X500断面钢架，直线塔在下横担8米-9米处水平绑扎500X500断面钢架，钢架连接孔应全部用螺栓填满并紧固，钢架的水平位置应与距三轮放线滑车底部垂距为1.5-1.8米。2)用①15X3m规格钢丝绳将钢架与塔身固定，两外侧固定在铁塔主材上,中间部分间距应均匀。①15钢丝绳绑扎时应收紧，尾端用5tU型环封死。3)用①15钢丝套在左、右两侧四处钢架挂封网滑车位置与塔身主材连接,并用5tU型环封死，连接时用5t葫芦或5t双钩收紧，使①15钢丝套处紧固状态。4)用①15钢丝绳在四个挂封网滑车处与塔身后侧主材作反向水平拉线，拉线制作时用6t葫芦或5t双钩收紧钢丝绳，尾端用5tU型环封死。5)为防止钢架在封网后向内弯曲，在左、右两侧封网滑车处用①15钢丝绳对铁塔顺线路对地打反向拉线，拉线应对地夹角拉线应对地夹角拉线...
