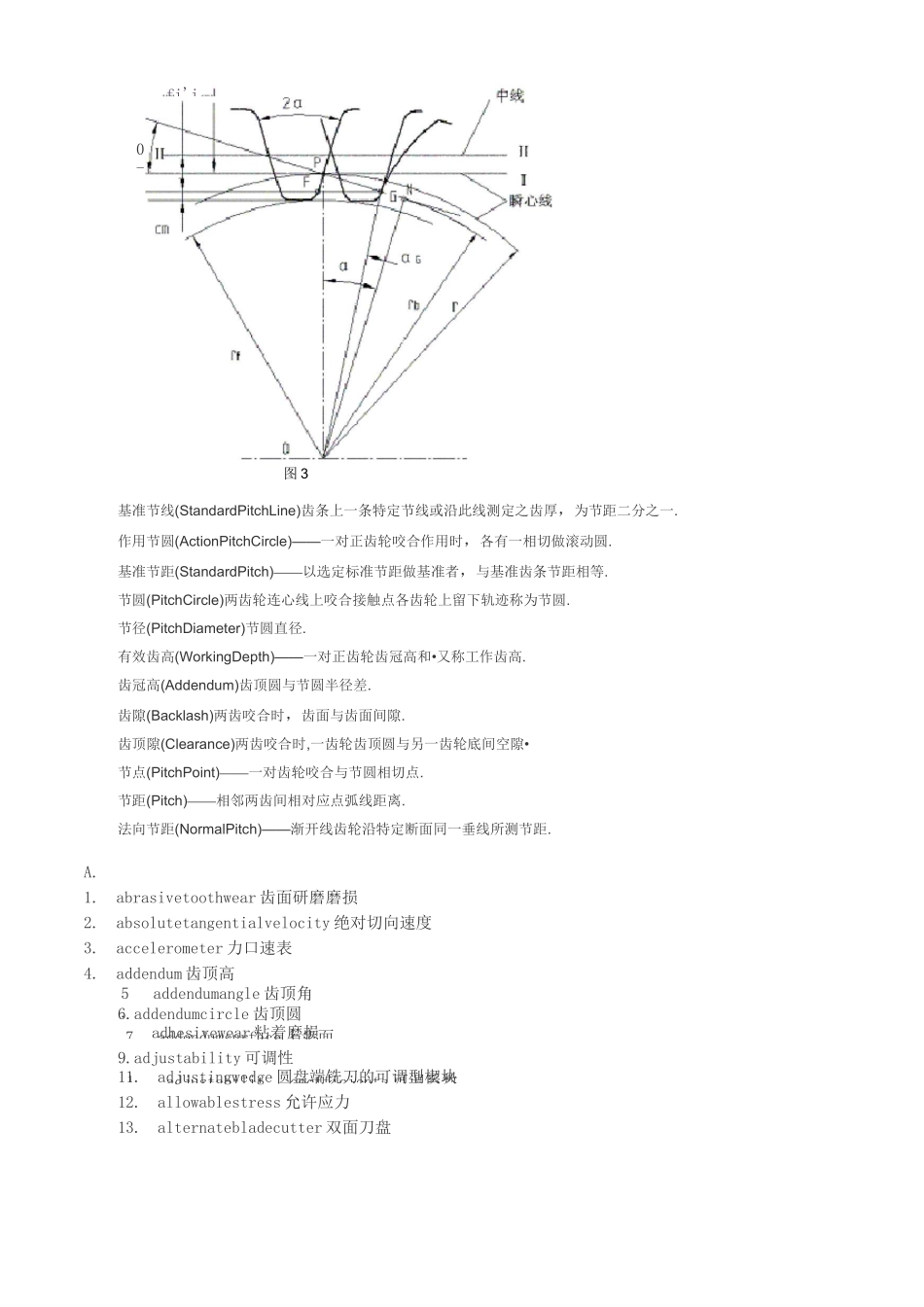

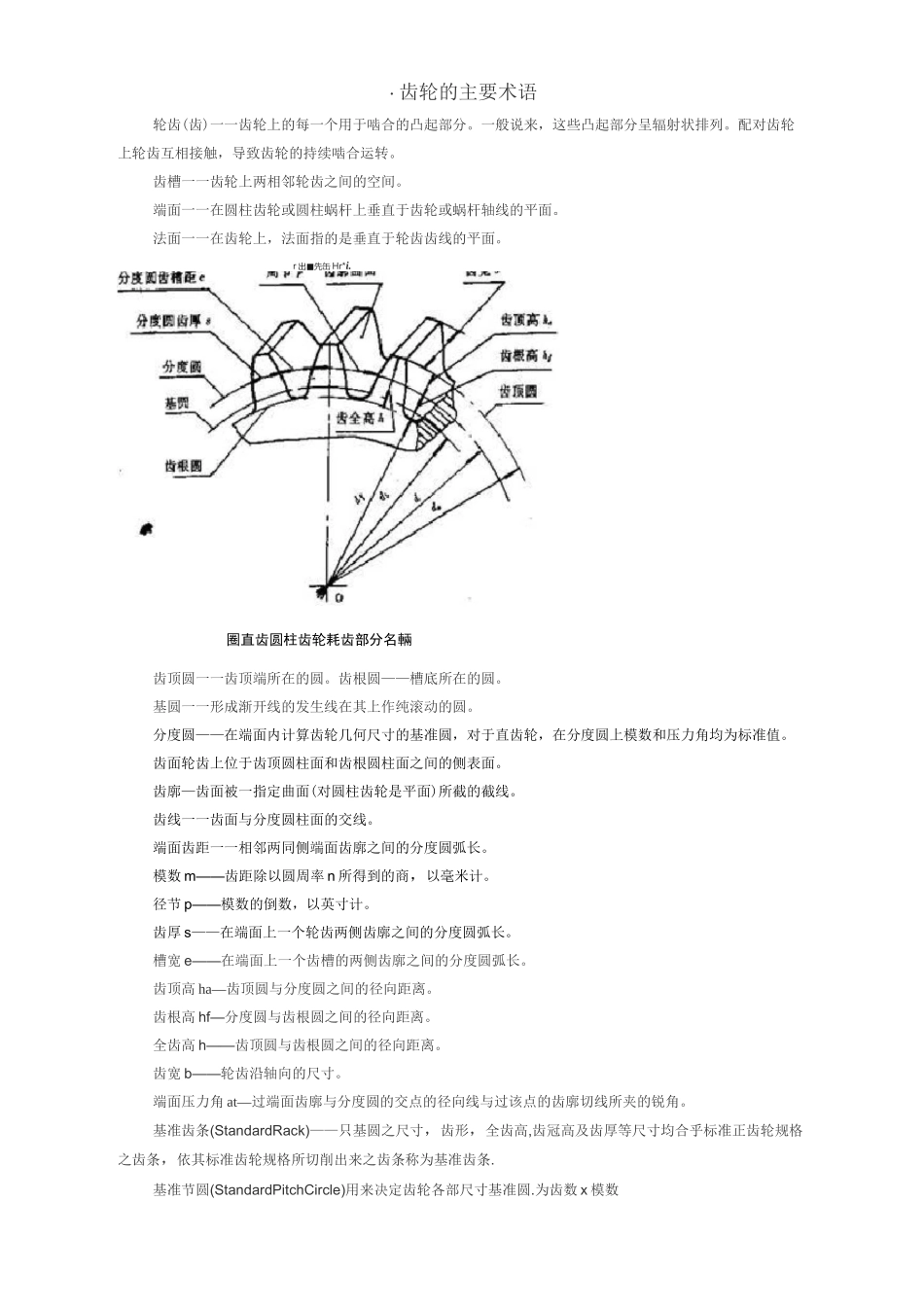

・齿轮的主要术语轮齿(齿)一一齿轮上的每一个用于啮合的凸起部分。一般说来，这些凸起部分呈辐射状排列。配对齿轮上轮齿互相接触，导致齿轮的持续啮合运转。齿槽一一齿轮上两相邻轮齿之间的空间。端面一一在圆柱齿轮或圆柱蜗杆上垂直于齿轮或蜗杆轴线的平面。法面一一在齿轮上，法面指的是垂直于轮齿齿线的平面。r出■先缶Hr*i.圈直齿圆柱齿轮耗齿部分名輛齿顶圆一一齿顶端所在的圆。齿根圆——槽底所在的圆。基圆一一形成渐开线的发生线在其上作纯滚动的圆。分度圆——在端面内计算齿轮几何尺寸的基准圆，对于直齿轮，在分度圆上模数和压力角均为标准值。齿面轮齿上位于齿顶圆柱面和齿根圆柱面之间的侧表面。齿廓—齿面被一指定曲面(对圆柱齿轮是平面)所截的截线。齿线一一齿面与分度圆柱面的交线。端面齿距一一相邻两同侧端面齿廓之间的分度圆弧长。模数m——齿距除以圆周率n所得到的商，以毫米计。径节p——模数的倒数，以英寸计。齿厚s——在端面上一个轮齿两侧齿廓之间的分度圆弧长。槽宽e——在端面上一个齿槽的两侧齿廓之间的分度圆弧长。齿顶高ha—齿顶圆与分度圆之间的径向距离。齿根高hf—分度圆与齿根圆之间的径向距离。全齿高h——齿顶圆与齿根圆之间的径向距离。齿宽b——轮齿沿轴向的尺寸。端面压力角at—过端面齿廓与分度圆的交点的径向线与过该点的齿廓切线所夹的锐角。基准齿条(StandardRack)——只基圆之尺寸，齿形，全齿高,齿冠高及齿厚等尺寸均合乎标准正齿轮规格之齿条，依其标准齿轮规格所切削出来之齿条称为基准齿条.基准节圆(StandardPitchCircle)用来决定齿轮各部尺寸基准圆.为齿数x模数7addendumsurface上齿面1adjustabilitcoefficients可调系数图3基准节线(StandardPitchLine)齿条上一条特定节线或沿此线测定之齿厚，为节距二分之一.作用节圆(ActionPitchCircle)——一对正齿轮咬合作用时，各有一相切做滚动圆.基准节距(StandardPitch)——以选定标准节距做基准者，与基准齿条节距相等.节圆(PitchCircle)两齿轮连心线上咬合接触点各齿轮上留下轨迹称为节圆.节径(PitchDiameter)节圆直径.有效齿高(WorkingDepth)——一对正齿轮齿冠高和•又称工作齿高.齿冠高(Addendum)齿顶圆与节圆半径差.齿隙(Backlash)两齿咬合时，齿面与齿面间隙.齿顶隙(Clearance)两齿咬合时,一齿轮齿顶圆与另一齿轮底间空隙•节点(PitchPoint)——一对齿轮咬合与节圆相切点.节距(Pitch)——相邻两齿间相对应点弧线距离.法向节距(NormalPitch)——渐开线齿轮沿特定断面同一垂线所测节距.A.1.abrasivetoothwear齿面研磨磨损2.absolutetangentialvelocity绝对切向速度3.accelerometer力口速表4.addendum齿顶高6.addendumcircle齿顶圆adhesivewear粘着磨损9.adjustability可调性11.adjustingwedge圆盘端铣刀的可调型楔块12.allowablestress允许应力13.alternatebladecutter双面刀盘fi'i0-5.addendumangle齿顶角angularbacklash角侧隙angularbevelgears斜交锥齿轮angulardisplacement角移位angularpitch齿端距angulartestingmachine可调角度试验机approachaction啮入arbor心轴arbordistance心轴距arcofapproach啮入弧arcofrecess啮出弧attraction收紧averagecutterdiameter平均刀尖直径axialdisplacement轴向位移axialfactor轴向系数axiallocatingsurface轴向定位面axialpitch轴向齿距axialplane轴向平面axialrakeangle轴向前角axialthrust轴向推力axletestingmachine传动桥试验机backangle背锥角Backangledistance背角距（在背锥母线方向）Backcone背锥Backconedistance背锥距Backconeelement背锥母线Backlash侧隙Backlashtolerance侧隙公差Backlashvariation侧隙变量Backlashvariationtolerance侧隙变量公差Bandwidth频带宽Basecircle基圆Basediameter基圆直径Basepitch基节Baseradius基圆半径Basespiralangle基圆螺旋角Basicrack基本齿条Bearing轴承Bearingpreload轴承预负荷Bearingspacing／spread轴承间距Bendingfatigue弯曲疲劳Bendingstress弯曲应力Bevelgears锥齿轮14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.B.1．2．3．4．5．6．7．8．9．1011121314151617...
