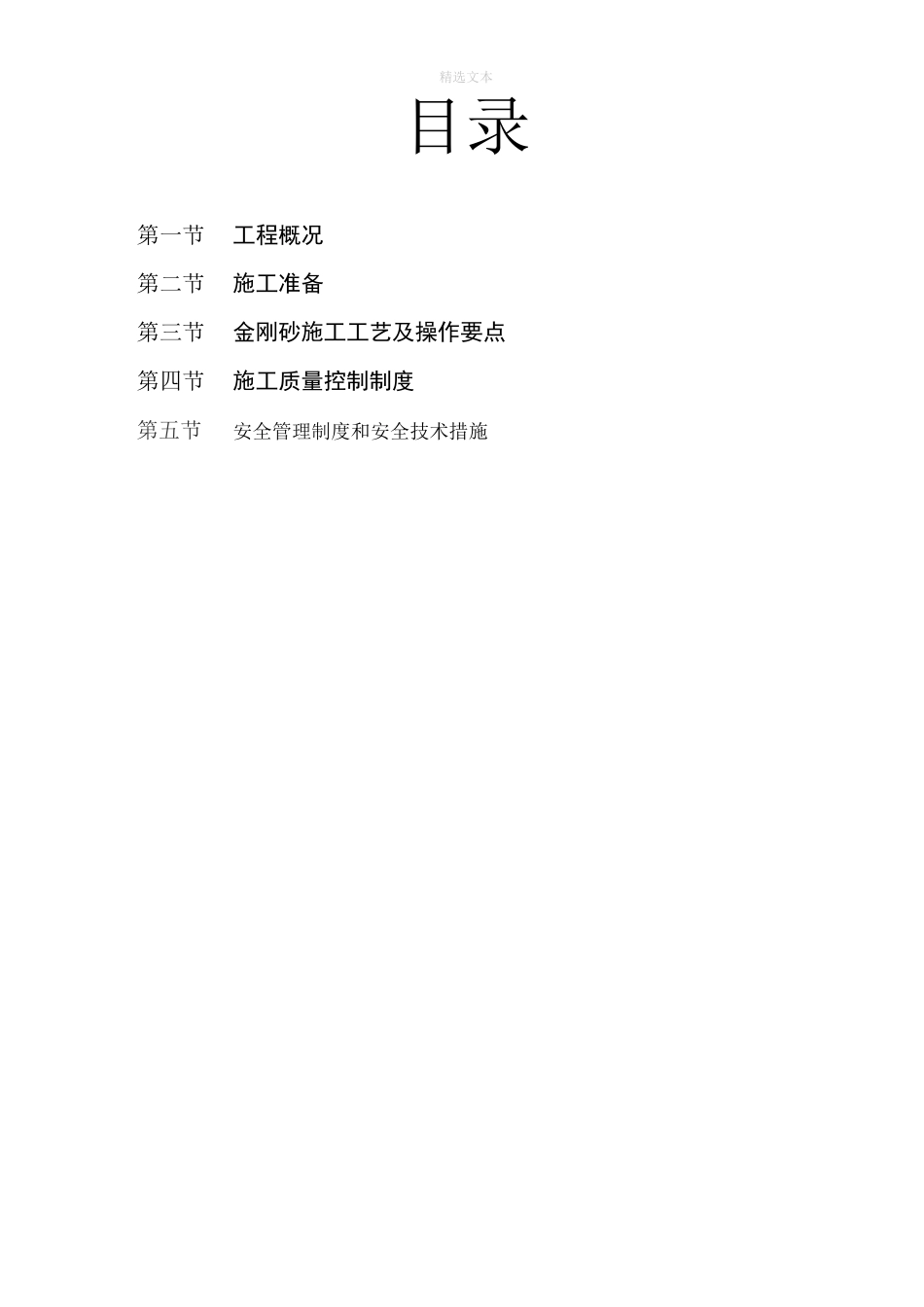

精选文本目录第一节工程概况第二节施工准备第三节金刚砂施工工艺及操作要点第四节施工质量控制制度第五节安全管理制度和安全技术措施精选文本精选文本精选文本压力载荷:380KN最大弯度：1550NAIV:PSV:PolishedSroneVal骨料抛光值精选文本6、根据工作质量安排进场人员，原则上每天的工作量为5000M2左右，实际可加量或减量，如果加量过多应提前两天通知我方；7、我施工队请求工程方各派出1-2名工程主管，每天保证施工员到位，共同监督工作、质量，掌握进度，解决工作问题（如灌倒混凝土、管理自方工作人员、协调作业配合、解决水、电及其它生产配备问题）。六.金刚砂地坪技术性能参数:密度:2800kg/m2抗压强度:77MPa折断模数：11N/mm2七．金刚砂骨料性能参数:MOHS:8AAV:1.78说明:MOHS:MOHSScaleofHardeness莫氏硬度值第四节施工质量控制制度1、需要时进行混凝土凝结时间试验，选择适宜的混凝土配合比及水泥外加剂。混凝土凝结过快使金刚砂面层无法施工，混凝土凝结过慢金刚砂施工时大量精选文本水泥浆向上挤冒而影响表面质量。2、制定合理的混凝土施主工艺，确保连续浇筑及与面层施工速度的配合。3、打磨机操作人员在打磨时要注意控制好力度，以防使得混凝土地面的找平层收到破损，要沿着一定得顺序从左到右或从右到左进行打磨，特别是到墙的边角，要掌握好打磨机，以防撞到墙，同样的，手工磨刀的操作人员在磨光时要从里到外，方可使得被脚踩踏的地坪可以一次性将它磨光，使得地坪光亮且光滑。4、在施工时要分成几个区域来施工，这也是本次施工的重点和控制方向，太大的面积在施工时不仅困难，而且较易出现不平整等施工通病，所以，要控制好以上施工力度，才能使得本次施工的一次性完工。5、裂缝控制在混凝土金刚砂地面施工时可能发生裂缝的主要原因为：基层混凝土强度等级高，产生的水化热高；施工过程中混凝土内与环境气温温差大；养护不到位或养护不当，混凝土温度较高时突然浇冷水养护，也会导致混凝土产生无规则的多条微裂缝。要防止裂缝必须从设计上设置伸缩缝和后浇带，并在金刚砂地面完成后割缝，施工中改善施工工艺降低混凝土温度应力和提高混凝土自身抵抗性能方面综合考虑。本工程中金刚砂地面施工完毕，四号库地面个别地方出现微裂，就我个人而言出现微裂的原因可能是：在四号库地面施工完毕之后，混凝土内温度高，而室外下着小雨，相对混凝土内部，温差较大；养护不够，在养护过程中由于一些原因对养护用的薄膜等进行撤除，养护基本停止，除此之外可能还有其他方面精选文本的原因，最终导致地面出现微裂。精选文本精选文本精选文本精选文本g)严禁乱拉、乱搭电线、电缆。h)严禁电线、电缆浸泡于泥水中。i)严禁使用绝缘性不好的电缆。2、安全用电技术措施a)施工现场的全部线路必须架空设置，严禁随意在地上拉设。b)在同一横杆上的电线排列从左侧起依次为：L1、L2、L3、D、E(TNS系统)，即三相五线制，各线要求架设清晰,垂直度一致。c)保护零线必须使用统一标志为绿、黄双色多股铜芯线。主线路不少于三处重复接地。d)固定安装的用电设备线路必须用绝缘套管设过路保护，电源线不得被重物压或车辗。e)开关箱距离机具在3m内，做到一机一闸一漏电保护，接零保护线跟踪每一个电箱及机具。f)各级配电箱、闸刀、漏电保护开关必须标明送电目标或所控制的范围。g)各级配电箱用电源必须设置漏电保护开关，执行安全三级保护联网设置原则。h)所有配电箱，开关箱在使用过程中的操作顺序送电操作：总配电箱一分配电箱一开关箱一用电设备。停电操作与送电操作相反。i)各级配电箱用的电器应安装在绝缘电器安装板上，电器及熔丝的精选文本规格必须与电流一致。j)各级配电箱必须固定设置，箱底离地面不少于1.2m，电箱底部出线和入线，并用绝缘管保护。k)各用电设备的金属外壳必须单独接地、保护接零。l)应按《施工现场临时用电安全技术规范》执行，做好工地现场安全用电。m)打磨机作业照明，采用带罩灯泡，并用24V低压电源。n)电机设备必须经常检查维修，发现故障必须及时排除，所有电器设备禁止带病运转。精选文本精选文本
