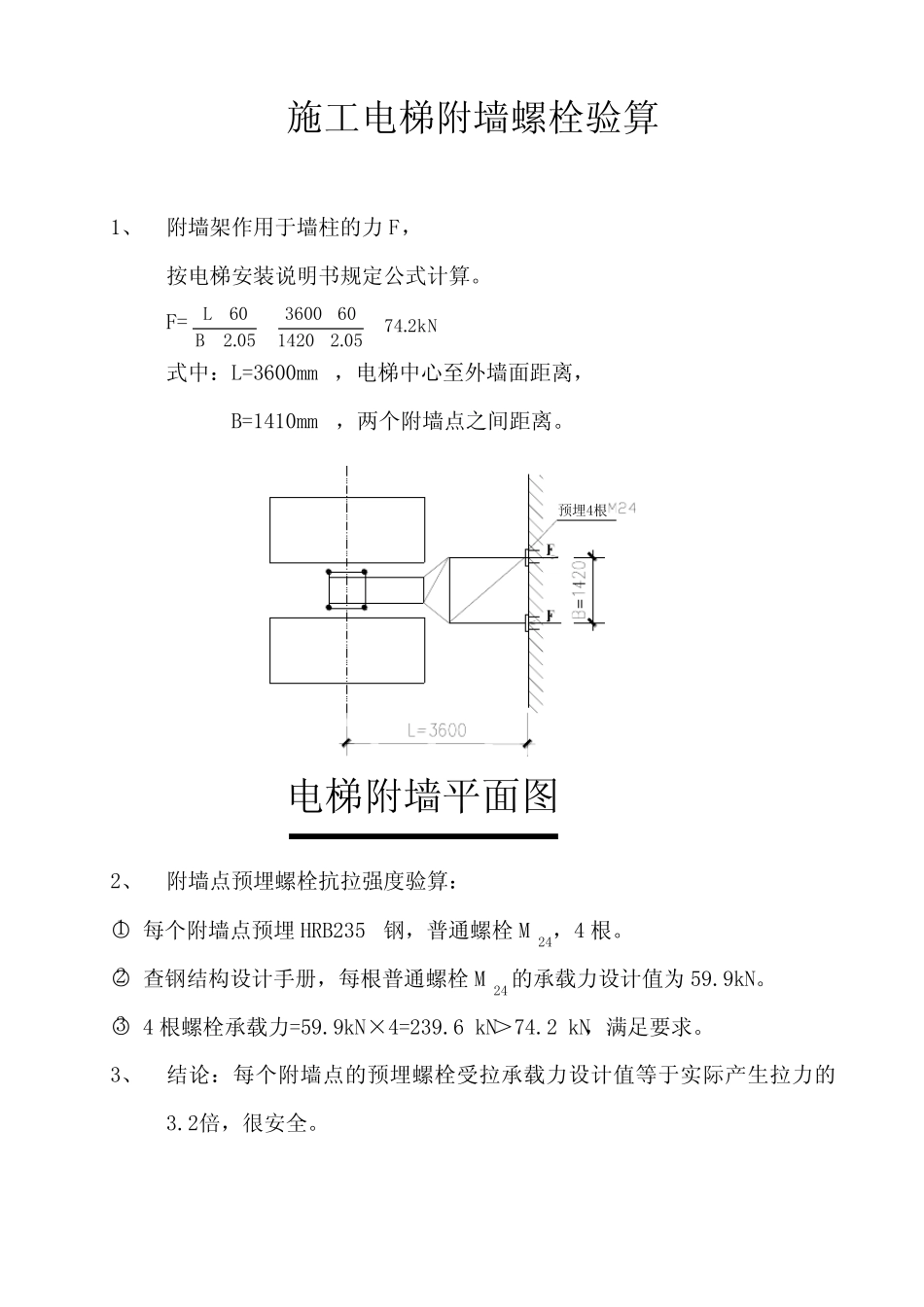

施工电梯附墙螺栓验算 VIP免费

施工电梯附墙螺栓验算1、附墙架作用于墙柱的力F，按电梯安装说明书规定公式计算。F=kNBL2.7405.2142060360005.260式中：L=3600mm，电梯中心至外墙面距离，B=1410mm，两个附墙点之间距离。电梯附墙平面图预埋4根2、附墙点预埋螺栓抗拉强度验算：○1每个附墙点预埋HRB235钢，普通螺栓M24，4根。○2查钢结构设计手册，每根普通螺栓M24的承载力设计值为59.9kN。○34根螺栓承载力=59.9kN×4=239.6kN＞74.2kN，满足要求。3、结论：每个附墙点的预埋螺栓受拉承载力设计值等于实际产生拉力的3.2倍，很安全。
