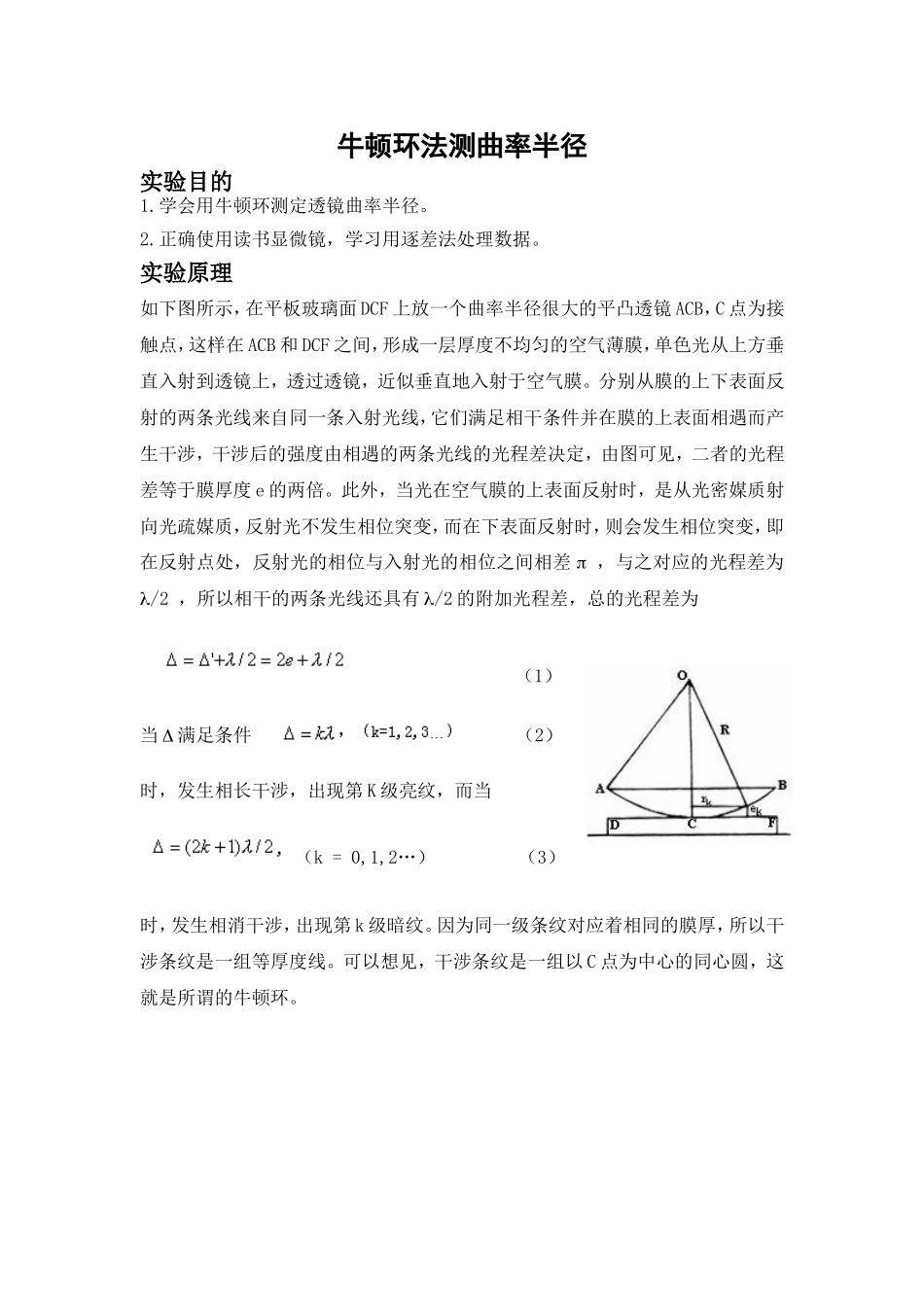

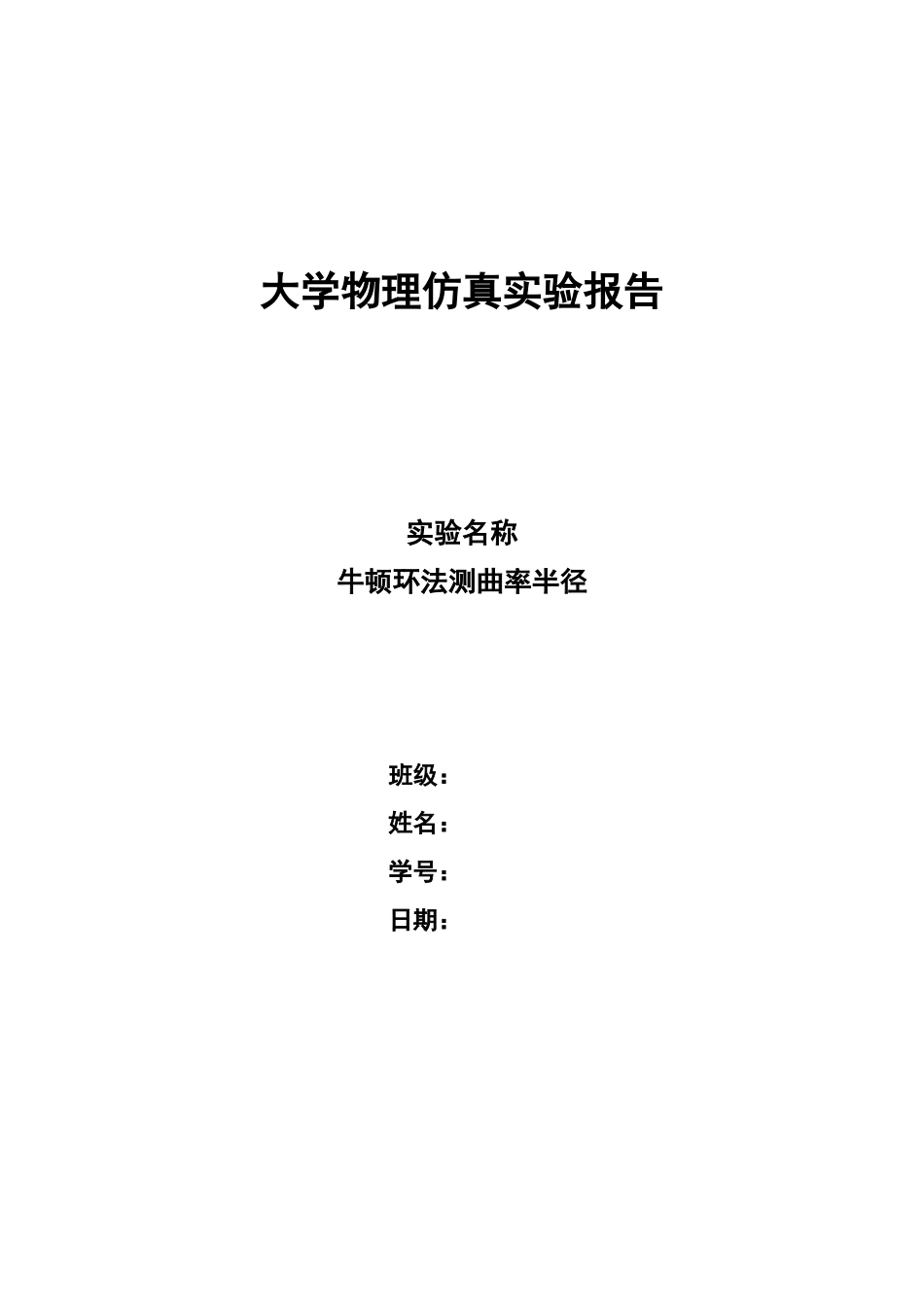

大学物理仿真实验报告实验名称牛顿环法测曲率半径班级：姓名：学号：日期：牛顿环法测曲率半径实验目的1.学会用牛顿环测定透镜曲率半径。2.正确使用读书显微镜，学习用逐差法处理数据。实验原理如下图所示，在平板玻璃面DCF上放一个曲率半径很大的平凸透镜ACB，C点为接触点，这样在ACB和DCF之间，形成一层厚度不均匀的空气薄膜，单色光从上方垂直入射到透镜上，透过透镜，近似垂直地入射于空气膜。分别从膜的上下表面反射的两条光线来自同一条入射光线，它们满足相干条件并在膜的上表面相遇而产生干涉，干涉后的强度由相遇的两条光线的光程差决定，由图可见，二者的光程差等于膜厚度e的两倍。此外，当光在空气膜的上表面反射时，是从光密媒质射向光疏媒质，反射光不发生相位突变，而在下表面反射时，则会发生相位突变，即在反射点处，反射光的相位与入射光的相位之间相差p，与之对应的光程差为l/2，所以相干的两条光线还具有l/2的附加光程差，总的光程差为（1）当D满足条件（2）时，发生相长干涉，出现第K级亮纹，而当（k=0,1,2…）（3）时，发生相消干涉，出现第k级暗纹。因为同一级条纹对应着相同的膜厚，所以干涉条纹是一组等厚度线。可以想见，干涉条纹是一组以C点为中心的同心圆，这就是所谓的牛顿环。如图所示，设第k级条纹的半径为，对应的膜厚度为，则（4）在实验中，R的大小为几米到十几米，而的数量级为毫米，所以R>>ek，ek2相对于2Rek是一个小量，可以忽略，所以上式可以简化为（5）如果rk是第k级暗条纹的半径，由式（1）和（3）可得（6）代入式（5）得透镜曲率半径的计算公式（7）对给定的装置，R为常数，暗纹半径（8）和级数k的平方根成正比，即随着k的增大，条纹越来越细。同理，如果rk是第k级明纹，则由式（1）和（2）得（9）代入式（5），可以算出（10）由式（8）和（10）可见，只要测出暗纹半径（或明纹半径），数出对应的级数k，即可算出R。在实验中，暗纹位置更容易确定，所以我们选用式（8）来进行计算。在实际问题中，由于玻璃的弹性形变及接触处不干净等因素，透镜和玻璃板之间不可能是一个理想的点接触。这样一来，干涉环的圆心就很难确定，rk就很难测准，而且在接触处，到底包含了几级条纹也难以知道，这样级数k也无法确定，所以公式（8）不能直接用于实验测量。在实验中，我们选择两个离中心较远的暗环，假定他们的级数为m和n，测出它们的直径dm=2rm，dn=2rn，则由式（8）有由此得出（11）从这个公式可以看出，只要我们准确地测出某两条暗纹的直径，准确地数出级数m和n之差（m-n）（不必确定圆心也不必确定具体级数m和n），即可求得曲率半径R。实验仪器牛顿环装置，读数显微镜，钠光灯。实验内容本实验的主要内容为利用干涉法测量平凸透镜的曲率。1.观察牛顿环将牛顿环按图2所示放置在读数显微镜镜筒和入射光调节架下方，调节玻璃片的角度，使通过显微镜目镜观察时视场最亮。调节目镜，看清目镜视场的十字叉丝后，使显微镜镜筒下降到接近牛顿环仪然后缓慢上升，直到观察到干涉条纹，再微调玻璃片角度和显微镜，使条纹清晰。2．测牛顿环半径使显微镜十字叉丝交点和牛顿环中心重合，并使水平方向的叉丝和标尺平行（）与显微镜移动方向平行）。记录标尺读数。转动显微镜微调鼓轮，使显微镜沿一个方向移动，同时数出十字叉丝竖丝移过的暗环数，直到竖丝与第N环相切为止（N根据实验要求决定）。记录标尺读数。3．重复步骤2测得一组牛顿环半径值，利用逐差法处理得到的数据，得到牛顿环半径R和R的标准差。数据记录及处理总结(包括结论、误差分析、建议等)结论：实验测得平凹透镜的曲率半径R=1.549m。建议：在观察前先清洁牛顿环的表面，使观察时视野清晰。误差分析：在观察牛顿环时，暗条纹有一定的宽度，人为控制十字叉丝在暗条纹中间时会带来误差；仪器本身误差和读数估读误差。思考题1．牛顿环产生的干涉属于薄膜干涉，在牛顿环中薄膜在什么位置？答：透镜和玻璃板之间夹成的空气薄膜。2．为什么牛顿环产生的干涉条纹是一组同心圆环？答：等厚度的集合是圆，跟着半径方向明暗相间就是环了3.牛顿环产生的干涉条纹在什么位置上？相干的两束光线是哪两束？答：...
