井架物料提升机施工方案模板VIP免费

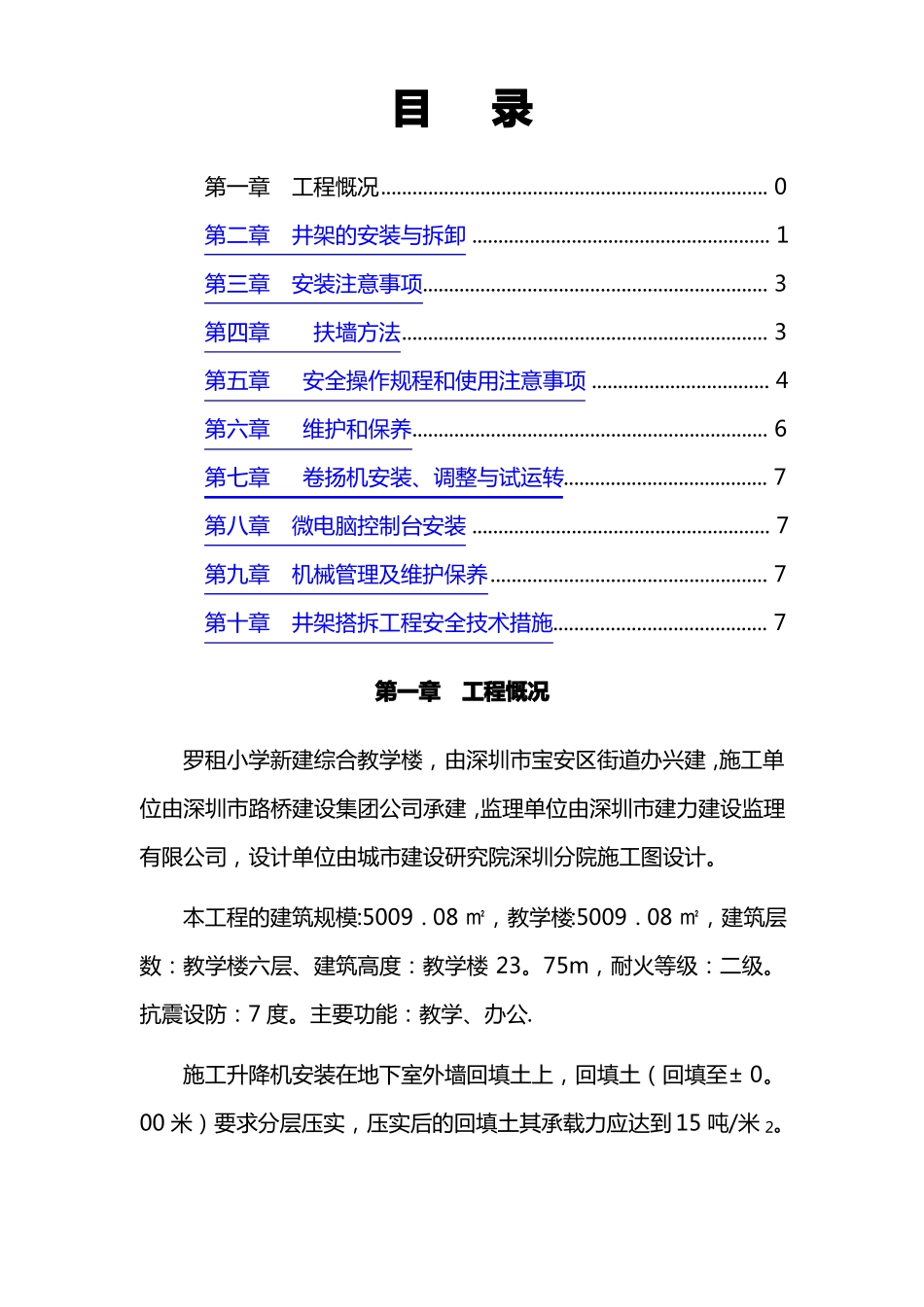

井架物料提升机施工方案模板_第1页
1/11

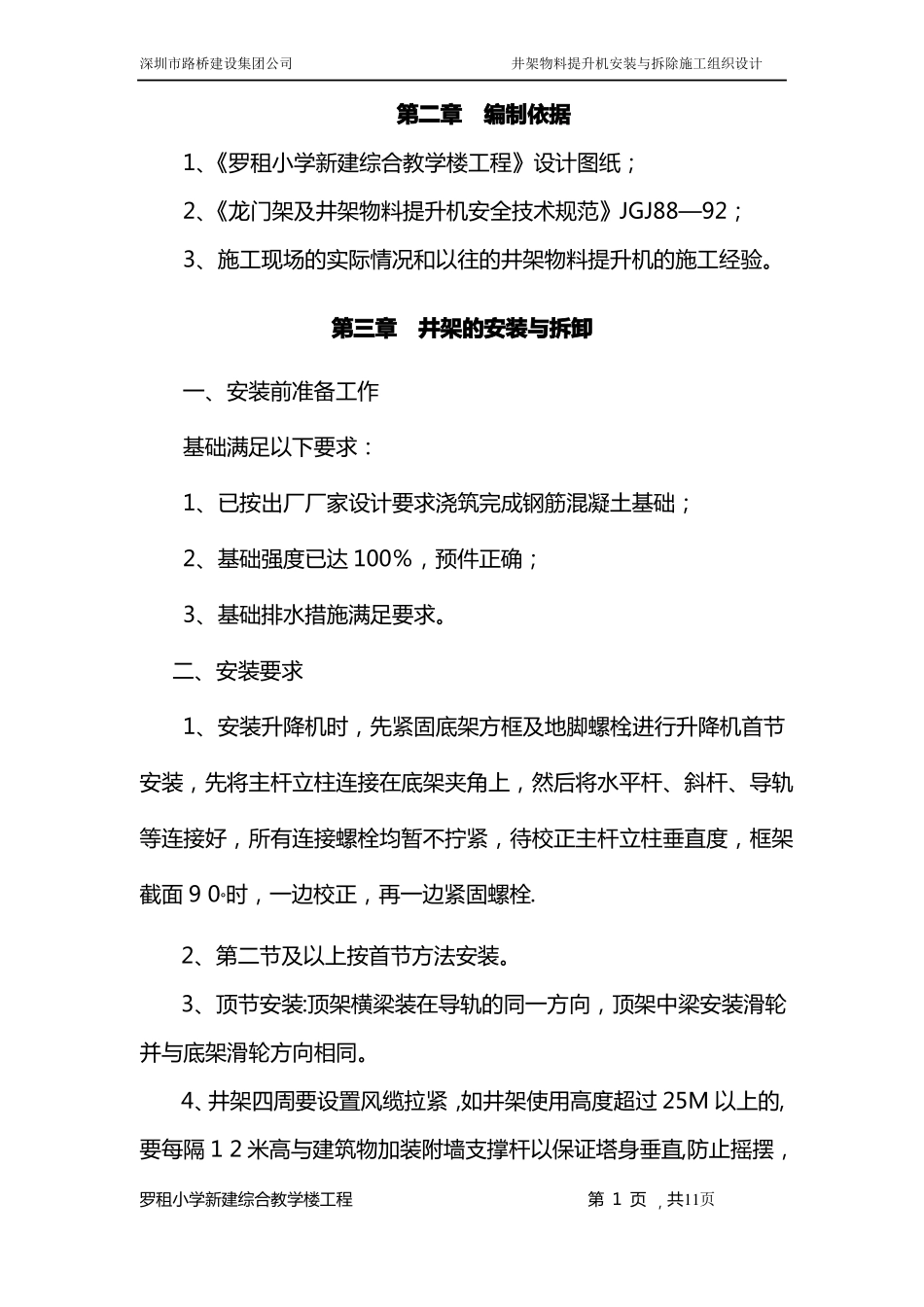

井架物料提升机施工方案模板_第2页
2/11

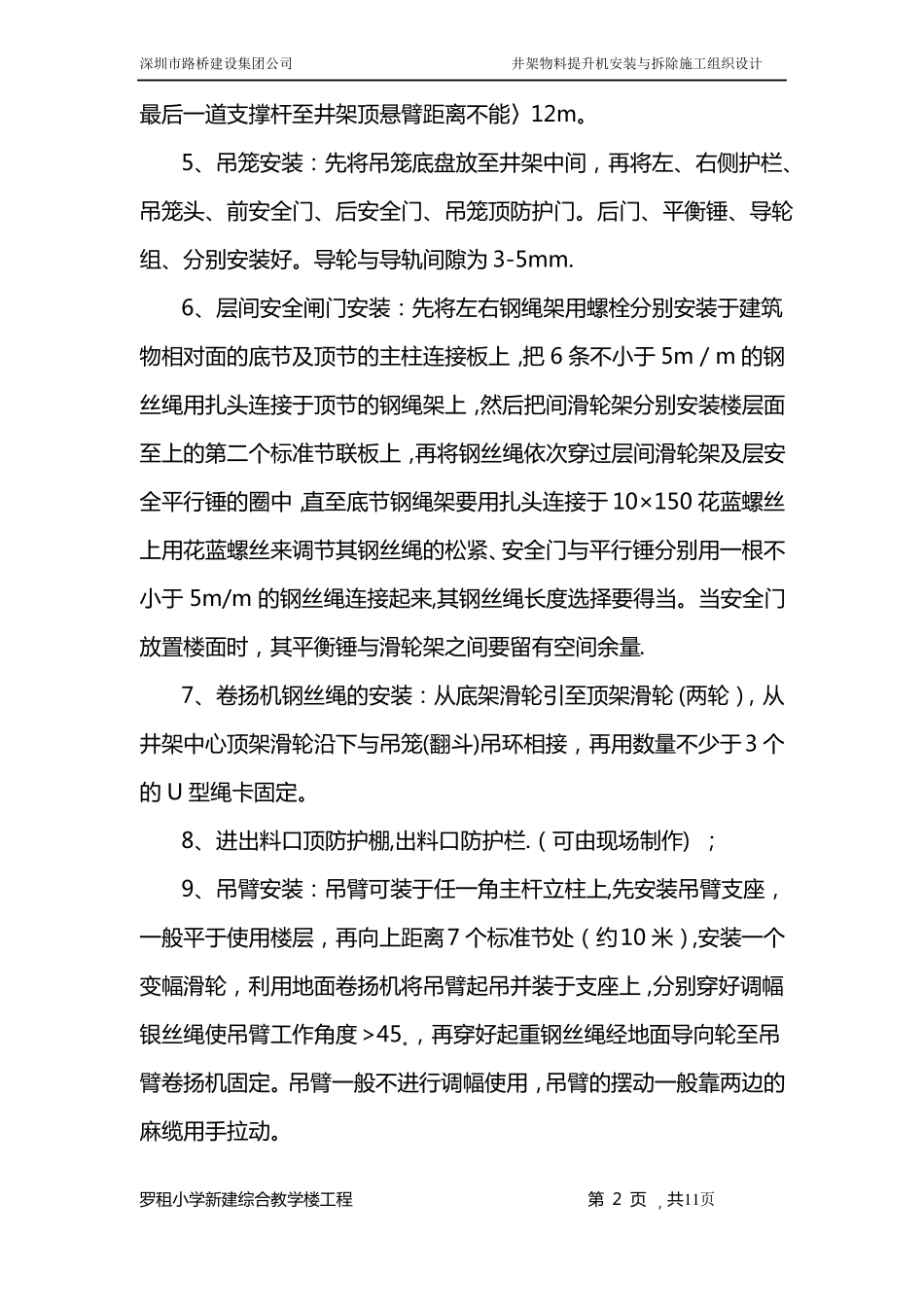

井架物料提升机施工方案模板_第3页
3/11
目录第一章工程慨况..........................................................................0第二章井架的安装与拆卸.........................................................1第三章安装注意事项..................................................................3第四章扶墙方法......................................................................3第五章安全操作规程和使用注意事项..................................4第六章维护和保养....................................................................6第七章卷扬机安装、调整与试运转.......................................7第八章微电脑控制台安装.........................................................7第九章机械管理及维护保养.....................................................7第十章井架搭拆工程安全技术措施.........................................7第一章工程慨况罗租小学新建综合教学楼,由深圳市宝安区街道办兴建,施工单位由深圳市路桥建设集团公司承建,监理单位由深圳市建力建设监理有限公司,设计单位由城市建设研究院深圳分院施工图设计。本工程的建筑规模:5009.08㎡,教学楼:5009.08㎡,建筑层数:教学楼六层、建筑高度:教学楼23。75m,耐火等级:二级。抗震设防:7度。主要功能:教学、办公.施工升降机安装在地下室外墙回填土上,回填土(回填至±0。00米)要求分层压实,压实后的回填土其承载力应达到15吨/米2。深圳市路桥建设集团公司井架物料提升机安装与拆除施工组织设计第二章编制依据1、《罗租小学新建综合教学楼工程》设计图纸;2、《龙门架及井架物料提升机安全技术规范》JGJ88—92;3、施工现场的实际情况和以往的井架物料提升机的施工经验。第三章井架的安装与拆卸一、安装前准备工作基础满足以下要求:1、已按出厂厂家设计要求浇筑完成钢筋混凝土基础;2、基础强度已达100%,预件正确;3、基础排水措施满足要求。二、安装要求1、安装升降机时,先紧固底架方框及地脚螺栓,进行升降机首节安装,先将主杆立柱连接在底架夹角上,然后将水平杆、斜杆、导轨等连接好,所有连接螺栓均暂不拧紧,待校正主杆立柱垂直度,框架截面90°时,一边校正,再一边紧固螺栓.2、第二节及以上按首节方法安装。3、顶节安装:顶架横梁装在导轨的同一方向,顶架中梁安装滑轮并与底架滑轮方向相同。4、井架四周要设置风缆拉紧,如井架使用高度超过25M以上的,要每隔12米高与建筑物加装附墙支撑杆以保证塔身垂直,防止摇摆,罗租小学新建综合教学楼工程第1页,共11页深圳市路桥建设集团公司井架物料提升机安装与拆除施工组织设计最后一道支撑杆至井架顶悬臂距离不能〉12m。5、吊笼安装:先将吊笼底盘放至井架中间,再将左、右侧护栏、吊笼头、前安全门、后安全门、吊笼顶防护门。后门、平衡锤、导轮组、分别安装好。导轮与导轨间隙为3-5mm.6、层间安全闸门安装:先将左右钢绳架用螺栓分别安装于建筑物相对面的底节及顶节的主柱连接板上,把6条不小于5m/m的钢丝绳用扎头连接于顶节的钢绳架上,然后把间滑轮架分别安装楼层面至上的第二个标准节联板上,再将钢丝绳依次穿过层间滑轮架及层安全平行锤的圈中,直至底节钢绳架要用扎头连接于10×150花蓝螺丝上用花蓝螺丝来调节其钢丝绳的松紧、安全门与平行锤分别用一根不小于5m/m的钢丝绳连接起来,其钢丝绳长度选择要得当。当安全门放置楼面时,其平衡锤与滑轮架之间要留有空间余量.7、卷扬机钢丝绳的安装:从底架滑轮引至顶架滑轮(两轮),从井架中心顶架滑轮沿下与吊笼(翻斗)吊环相接,再用数量不少于3个的U型绳卡固定。8、进出料口顶防护棚,出料口防护栏.(可由现场制作);9、吊臂安装:吊臂可装于任一角主杆立柱上,先安装吊臂支座,一般平于使用楼层,再向上距离7个标准节处(约10米),安装一个变幅滑轮,利用地面卷扬机将吊臂起吊并装于支座上,分别穿好调幅银丝绳使吊臂工作角度>45。,再穿好起重钢丝绳经地面导向轮至吊臂卷扬机固定。吊臂一般不进行调幅使用,吊臂的摆动一般靠两边的麻缆用手拉动。罗租小学新建综合教学楼工程...
